Депозитна система

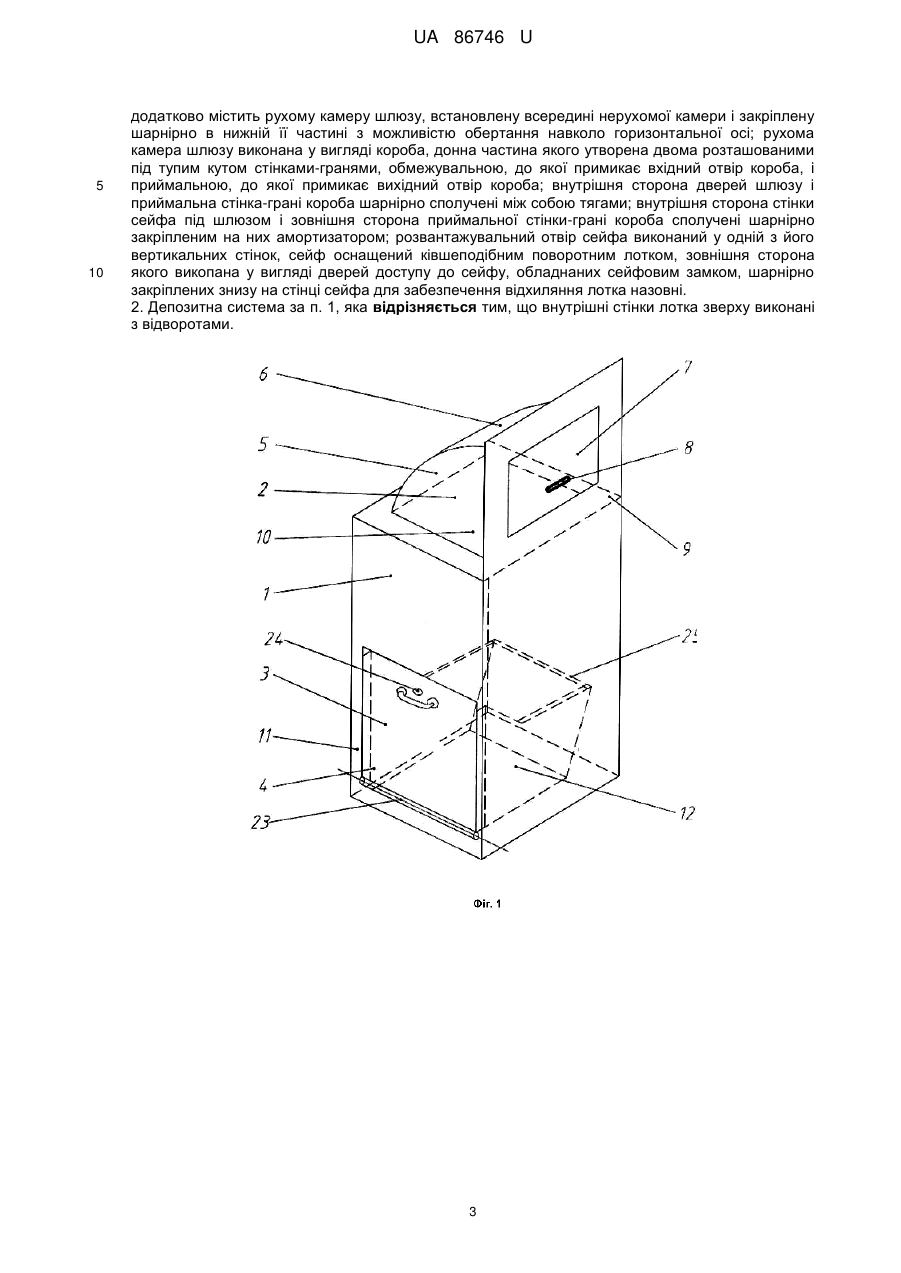

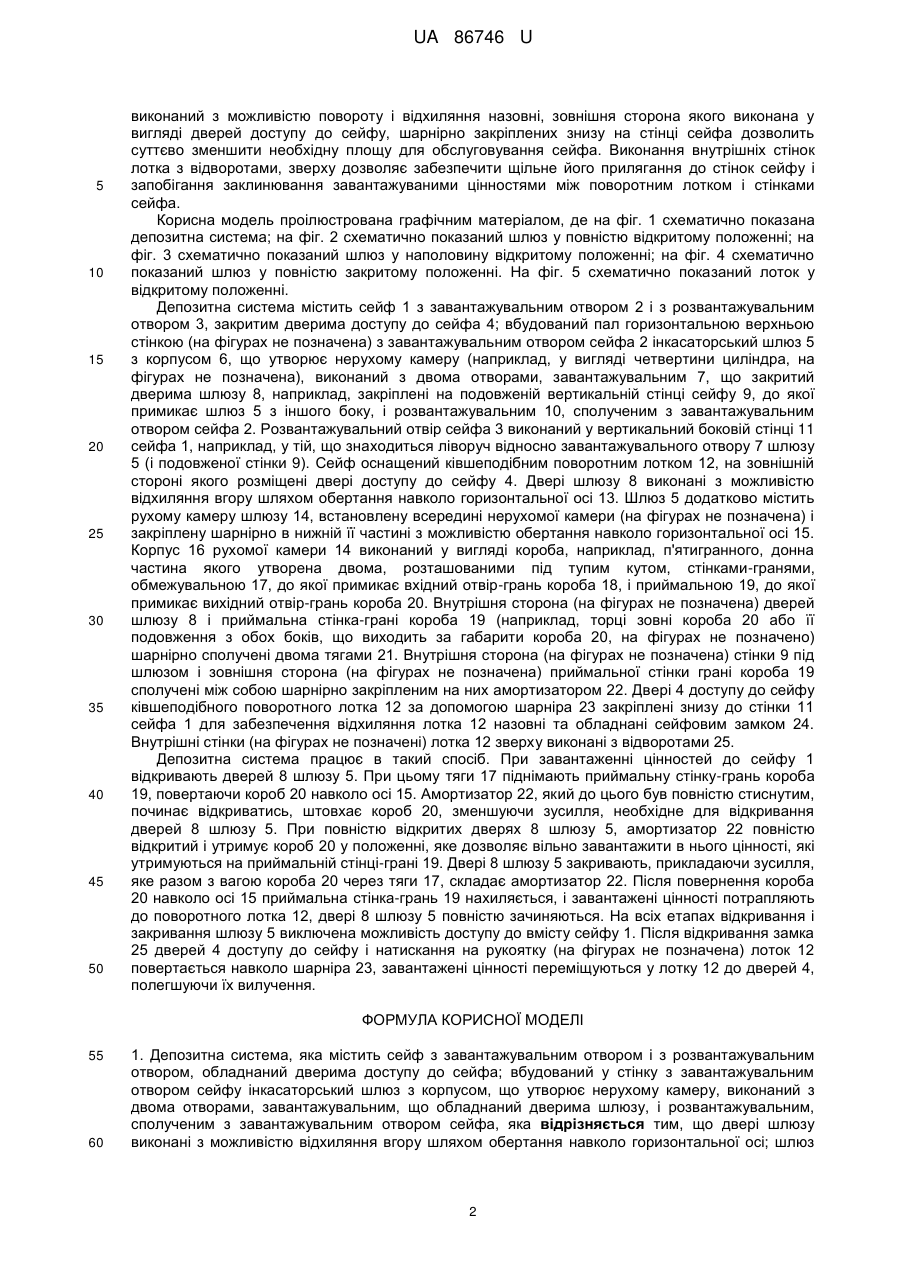

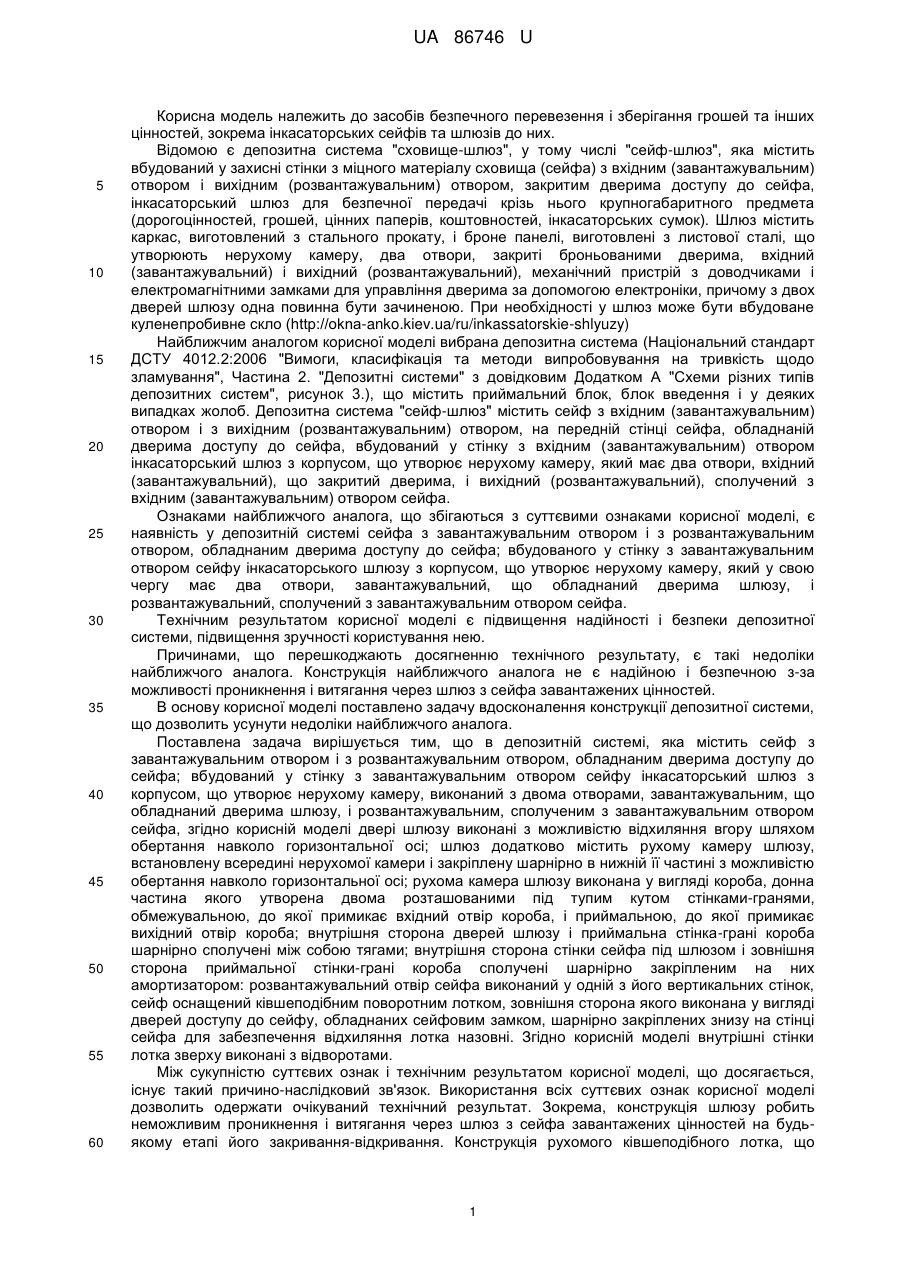

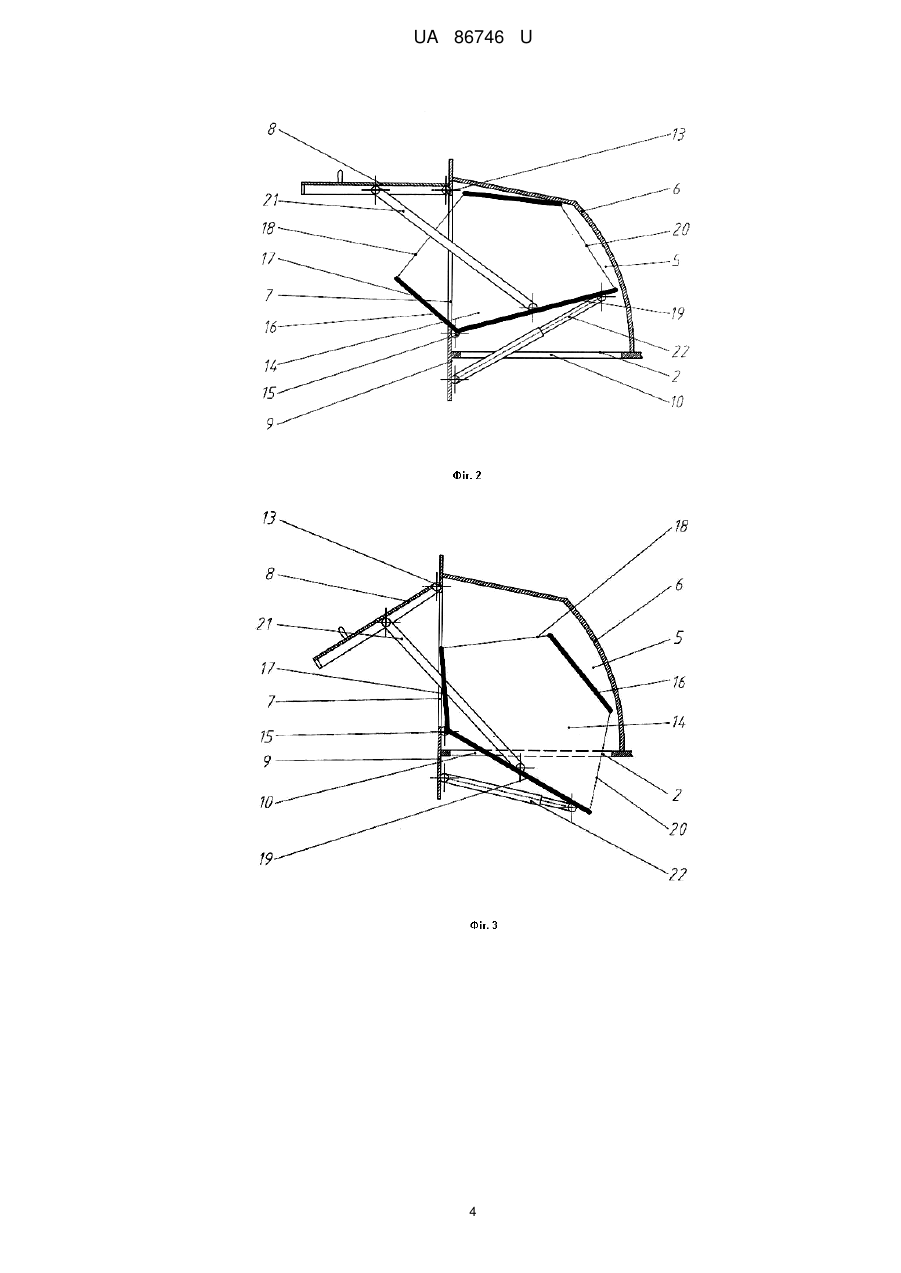

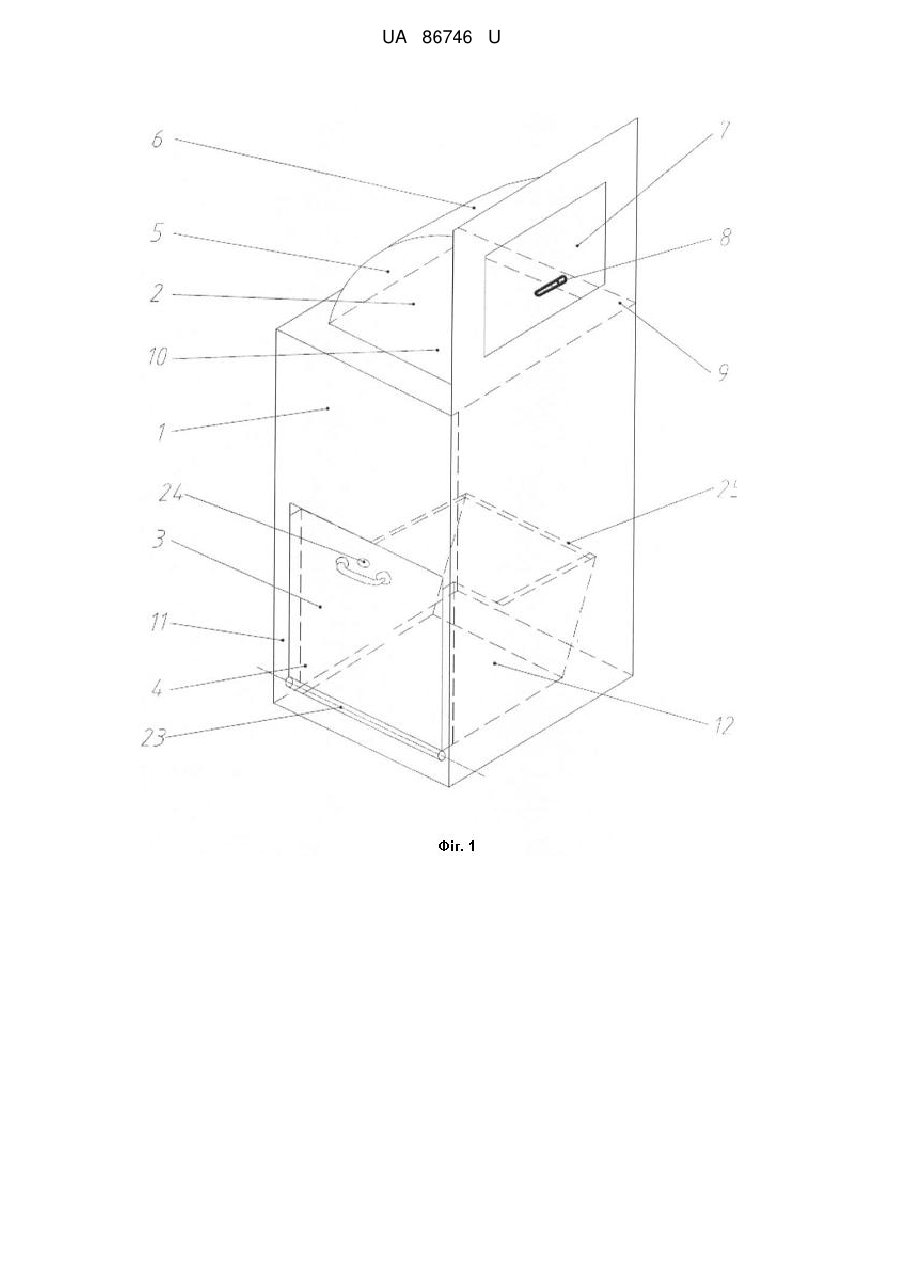

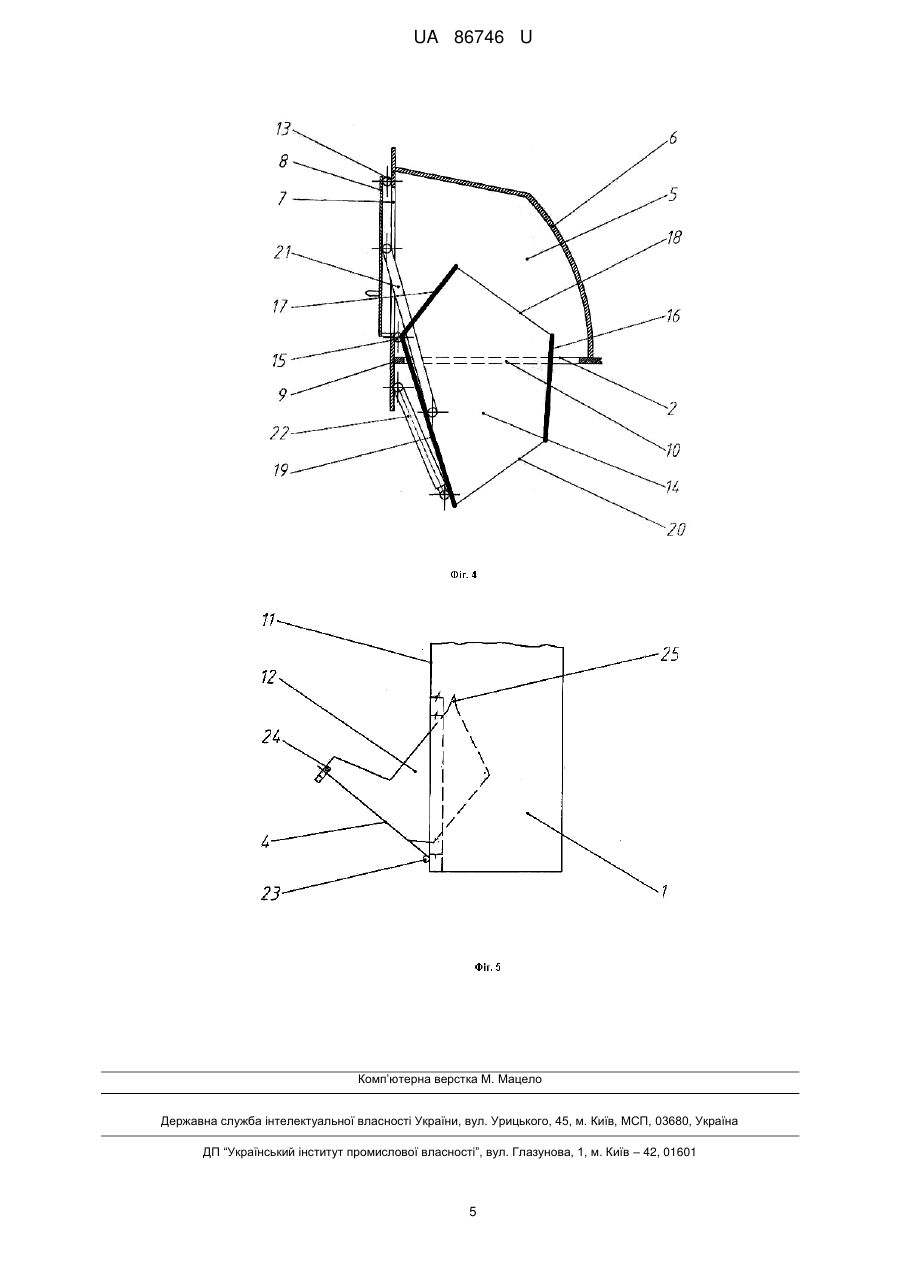

Реферат: Депозитна система містить сейф, завантажувальний отвір, розвантажувальний отвір, двері доступу до сейфа, інкасаторський шлюз, корпус, нерухому камеру, рухому камеру шлюзу, амортизатор, ківшеподібний поворотний лоток, сейфів замок. Двері шлюзу виконані з можливістю відхиляння вгору шляхом обертання навколо горизонтальної осі. Шлюз додатково містить рухому камеру шлюзу, встановлену всередині нерухомої камери і закріплену шарнірно в нижній її частині з можливістю обертання навколо горизонтальної осі. Рухома камера шлюзу виконана у вигляді короба, донна частина якого утворена двома розташованими під тупим кутом стінками-гранями, обмежувальною, до якої примикає вхідний отвір короба, і приймальною, до якої примикає вихідний отвір короба; внутрішня сторона дверей шлюзу і приймальна стінка-грані короба шарнірно сполучені між собою тягами. Внутрішня сторона стінки сейфа під шлюзом і зовнішня сторона приймальної стінки-грані короба сполучені шарнірно закріпленим на них амортизатором. Розвантажувальний отвір сейфа виконаний у одній з його вертикальних стінок. Сейф оснащений ківшеподібним поворотним лотком, зовнішня сторона якого викопана у вигляді дверей доступу до сейфу, обладнаних сейфовим замком, шарнірно закріплених знизу на стінці сейфа для забезпечення відхиляння лотка назовні. UA 86746 U (12) UA 86746 U UA 86746 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів безпечного перевезення і зберігання грошей та інших цінностей, зокрема інкасаторських сейфів та шлюзів до них. Відомою є депозитна система "сховище-шлюз", у тому числі "сейф-шлюз", яка містить вбудований у захисні стінки з міцного матеріалу сховища (сейфа) з вхідним (завантажувальним) отвором і вихідним (розвантажувальним) отвором, закритим дверима доступу до сейфа, інкасаторський шлюз для безпечної передачі крізь нього крупногабаритного предмета (дорогоцінностей, грошей, цінних паперів, коштовностей, інкасаторських сумок). Шлюз містить каркас, виготовлений з стального прокату, і броне панелі, виготовлені з листової сталі, що утворюють нерухому камеру, два отвори, закриті броньованими дверима, вхідний (завантажувальний) і вихідний (розвантажувальний), механічний пристрій з доводчиками і електромагнітними замками для управління дверима за допомогою електроніки, причому з двох дверей шлюзу одна повинна бути зачиненою. При необхідності у шлюз може бути вбудоване куленепробивне скло (http://okna-anko.kiev.ua/ru/inkassatorskie-shlyuzy) Найближчим аналогом корисної моделі вибрана депозитна система (Національний стандарт ДСТУ 4012.2:2006 "Вимоги, класифікація та методи випробовування на тривкість щодо зламування", Частина 2. "Депозитні системи" з довідковим Додатком А "Схеми різних типів депозитних систем", рисунок 3.), що містить приймальний блок, блок введення і у деяких випадках жолоб. Депозитна система "сейф-шлюз" містить сейф з вхідним (завантажувальним) отвором і з вихідним (розвантажувальним) отвором, на передній стінці сейфа, обладнаній дверима доступу до сейфа, вбудований у стінку з вхідним (завантажувальним) отвором інкасаторський шлюз з корпусом, що утворює нерухому камеру, який має два отвори, вхідний (завантажувальний), що закритий дверима, і вихідний (розвантажувальний), сполучений з вхідним (завантажувальним) отвором сейфа. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у депозитній системі сейфа з завантажувальним отвором і з розвантажувальним отвором, обладнаним дверима доступу до сейфа; вбудованого у стінку з завантажувальним отвором сейфу інкасаторського шлюзу з корпусом, що утворює нерухому камеру, який у свою чергу має два отвори, завантажувальний, що обладнаний дверима шлюзу, і розвантажувальний, сполучений з завантажувальним отвором сейфа. Технічним результатом корисної моделі є підвищення надійності і безпеки депозитної системи, підвищення зручності користування нею. Причинами, що перешкоджають досягненню технічного результату, є такі недоліки найближчого аналога. Конструкція найближчого аналога не є надійною і безпечною з-за можливості проникнення і витягання через шлюз з сейфа завантажених цінностей. В основу корисної моделі поставлено задачу вдосконалення конструкції депозитної системи, що дозволить усунути недоліки найближчого аналога. Поставлена задача вирішується тим, що в депозитній системі, яка містить сейф з завантажувальним отвором і з розвантажувальним отвором, обладнаним дверима доступу до сейфа; вбудований у стінку з завантажувальним отвором сейфу інкасаторський шлюз з корпусом, що утворює нерухому камеру, виконаний з двома отворами, завантажувальним, що обладнаний дверима шлюзу, і розвантажувальним, сполученим з завантажувальним отвором сейфа, згідно корисній моделі двері шлюзу виконані з можливістю відхиляння вгору шляхом обертання навколо горизонтальної осі; шлюз додатково містить рухому камеру шлюзу, встановлену всередині нерухомої камери і закріплену шарнірно в нижній її частині з можливістю обертання навколо горизонтальної осі; рухома камера шлюзу виконана у вигляді короба, донна частина якого утворена двома розташованими під тупим кутом стінками-гранями, обмежувальною, до якої примикає вхідний отвір короба, і приймальною, до якої примикає вихідний отвір короба; внутрішня сторона дверей шлюзу і приймальна стінка-грані короба шарнірно сполучені між собою тягами; внутрішня сторона стінки сейфа під шлюзом і зовнішня сторона приймальної стінки-грані короба сполучені шарнірно закріпленим на них амортизатором: розвантажувальний отвір сейфа виконаний у одній з його вертикальних стінок, сейф оснащений ківшеподібним поворотним лотком, зовнішня сторона якого виконана у вигляді дверей доступу до сейфу, обладнаних сейфовим замком, шарнірно закріплених знизу на стінці сейфа для забезпечення відхиляння лотка назовні. Згідно корисній моделі внутрішні стінки лотка зверху виконані з відворотами. Між сукупністю суттєвих ознак і технічним результатом корисної моделі, що досягається, існує такий причино-наслідковий зв'язок. Використання всіх суттєвих ознак корисної моделі дозволить одержати очікуваний технічний результат. Зокрема, конструкція шлюзу робить неможливим проникнення і витягання через шлюз з сейфа завантажених цінностей на будьякому етапі його закривання-відкривання. Конструкція рухомого ківшеподібного лотка, що 1 UA 86746 U 5 10 15 20 25 30 35 40 45 50 виконаний з можливістю повороту і відхиляння назовні, зовнішня сторона якого виконана у вигляді дверей доступу до сейфу, шарнірно закріплених знизу на стінці сейфа дозволить суттєво зменшити необхідну площу для обслуговування сейфа. Виконання внутрішніх стінок лотка з відворотами, зверху дозволяє забезпечити щільне його прилягання до стінок сейфу і запобігання заклинювання завантажуваними цінностями між поворотним лотком і стінками сейфа. Корисна модель проілюстрована графічним матеріалом, де на фіг. 1 схематично показана депозитна система; на фіг. 2 схематично показаний шлюз у повністю відкритому положенні; на фіг. 3 схематично показаний шлюз у наполовину відкритому положенні; на фіг. 4 схематично показаний шлюз у повністю закритому положенні. На фіг. 5 схематично показаний лоток у відкритому положенні. Депозитна система містить сейф 1 з завантажувальним отвором 2 і з розвантажувальним отвором 3, закритим дверима доступу до сейфа 4; вбудований пал горизонтальною верхньою стінкою (на фігурах не позначена) з завантажувальним отвором сейфа 2 інкасаторський шлюз 5 з корпусом 6, що утворює нерухому камеру (наприклад, у вигляді четвертини циліндра, на фігурах не позначена), виконаний з двома отворами, завантажувальним 7, що закритий дверима шлюзу 8, наприклад, закріплені на подовженій вертикальній стінці сейфу 9, до якої примикає шлюз 5 з іншого боку, і розвантажувальним 10, сполученим з завантажувальним отвором сейфа 2. Розвантажувальний отвір сейфа 3 виконаний у вертикальний боковій стінці 11 сейфа 1, наприклад, у тій, що знаходиться ліворуч відносно завантажувального отвору 7 шлюзу 5 (і подовженої стінки 9). Сейф оснащений ківшеподібним поворотним лотком 12, на зовнішній стороні якого розміщені двері доступу до сейфу 4. Двері шлюзу 8 виконані з можливістю відхиляння вгору шляхом обертання навколо горизонтальної осі 13. Шлюз 5 додатково містить рухому камеру шлюзу 14, встановлену всередині нерухомої камери (на фігурах не позначена) і закріплену шарнірно в нижній її частині з можливістю обертання навколо горизонтальної осі 15. Корпус 16 рухомої камери 14 виконаний у вигляді короба, наприклад, п'ятигранного, донна частина якого утворена двома, розташованими під тупим кутом, стінками-гранями, обмежувальною 17, до якої примикає вхідний отвір-грань короба 18, і приймальною 19, до якої примикає вихідний отвір-грань короба 20. Внутрішня сторона (на фігурах не позначена) дверей шлюзу 8 і приймальна стінка-грані короба 19 (наприклад, торці зовні короба 20 або її подовження з обох боків, що виходить за габарити короба 20, на фігурах не позначено) шарнірно сполучені двома тягами 21. Внутрішня сторона (на фігурах не позначена) стінки 9 під шлюзом і зовнішня сторона (на фігурах не позначена) приймальної стінки грані короба 19 сполучені між собою шарнірно закріпленим на них амортизатором 22. Двері 4 доступу до сейфу ківшеподібного поворотного лотка 12 за допомогою шарніра 23 закріплені знизу до стінки 11 сейфа 1 для забезпечення відхиляння лотка 12 назовні та обладнані сейфовим замком 24. Внутрішні стінки (на фігурах не позначені) лотка 12 зверху виконані з відворотами 25. Депозитна система працює в такий спосіб. При завантаженні цінностей до сейфу 1 відкривають дверей 8 шлюзу 5. При цьому тяги 17 піднімають приймальну стінку-грань короба 19, повертаючи короб 20 навколо осі 15. Амортизатор 22, який до цього був повністю стиснутим, починає відкриватись, штовхає короб 20, зменшуючи зусилля, необхідне для відкривання дверей 8 шлюзу 5. При повністю відкритих дверях 8 шлюзу 5, амортизатор 22 повністю відкритий і утримує короб 20 у положенні, яке дозволяє вільно завантажити в нього цінності, які утримуються на приймальній стінці-грані 19. Двері 8 шлюзу 5 закривають, прикладаючи зусилля, яке разом з вагою короба 20 через тяги 17, складає амортизатор 22. Після повернення короба 20 навколо осі 15 приймальна стінка-грань 19 нахиляється, і завантажені цінності потрапляють до поворотного лотка 12, двері 8 шлюзу 5 повністю зачиняються. На всіх етапах відкривання і закривання шлюзу 5 виключена можливість доступу до вмісту сейфу 1. Після відкривання замка 25 дверей 4 доступу до сейфу і натискання на рукоятку (на фігурах не позначена) лоток 12 повертається навколо шарніра 23, завантажені цінності переміщуються у лотку 12 до дверей 4, полегшуючи їх вилучення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Депозитна система, яка містить сейф з завантажувальним отвором і з розвантажувальним отвором, обладнаний дверима доступу до сейфа; вбудований у стінку з завантажувальним отвором сейфу інкасаторський шлюз з корпусом, що утворює нерухому камеру, виконаний з двома отворами, завантажувальним, що обладнаний дверима шлюзу, і розвантажувальним, сполученим з завантажувальним отвором сейфа, яка відрізняється тим, що двері шлюзу виконані з можливістю відхиляння вгору шляхом обертання навколо горизонтальної осі; шлюз 2 UA 86746 U 5 10 додатково містить рухому камеру шлюзу, встановлену всередині нерухомої камери і закріплену шарнірно в нижній її частині з можливістю обертання навколо горизонтальної осі; рухома камера шлюзу виконана у вигляді короба, донна частина якого утворена двома розташованими під тупим кутом стінками-гранями, обмежувальною, до якої примикає вхідний отвір короба, і приймальною, до якої примикає вихідний отвір короба; внутрішня сторона дверей шлюзу і приймальна стінка-грані короба шарнірно сполучені між собою тягами; внутрішня сторона стінки сейфа під шлюзом і зовнішня сторона приймальної стінки-грані короба сполучені шарнірно закріпленим на них амортизатором; розвантажувальний отвір сейфа виконаний у одній з його вертикальних стінок, сейф оснащений ківшеподібним поворотним лотком, зовнішня сторона якого викопана у вигляді дверей доступу до сейфу, обладнаних сейфовим замком, шарнірно закріплених знизу на стінці сейфа для забезпечення відхиляння лотка назовні. 2. Депозитна система за п. 1, яка відрізняється тим, що внутрішні стінки лотка зверху виконані з відворотами. 3 UA 86746 U 4 UA 86746 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
