Шестеренна гідромашина

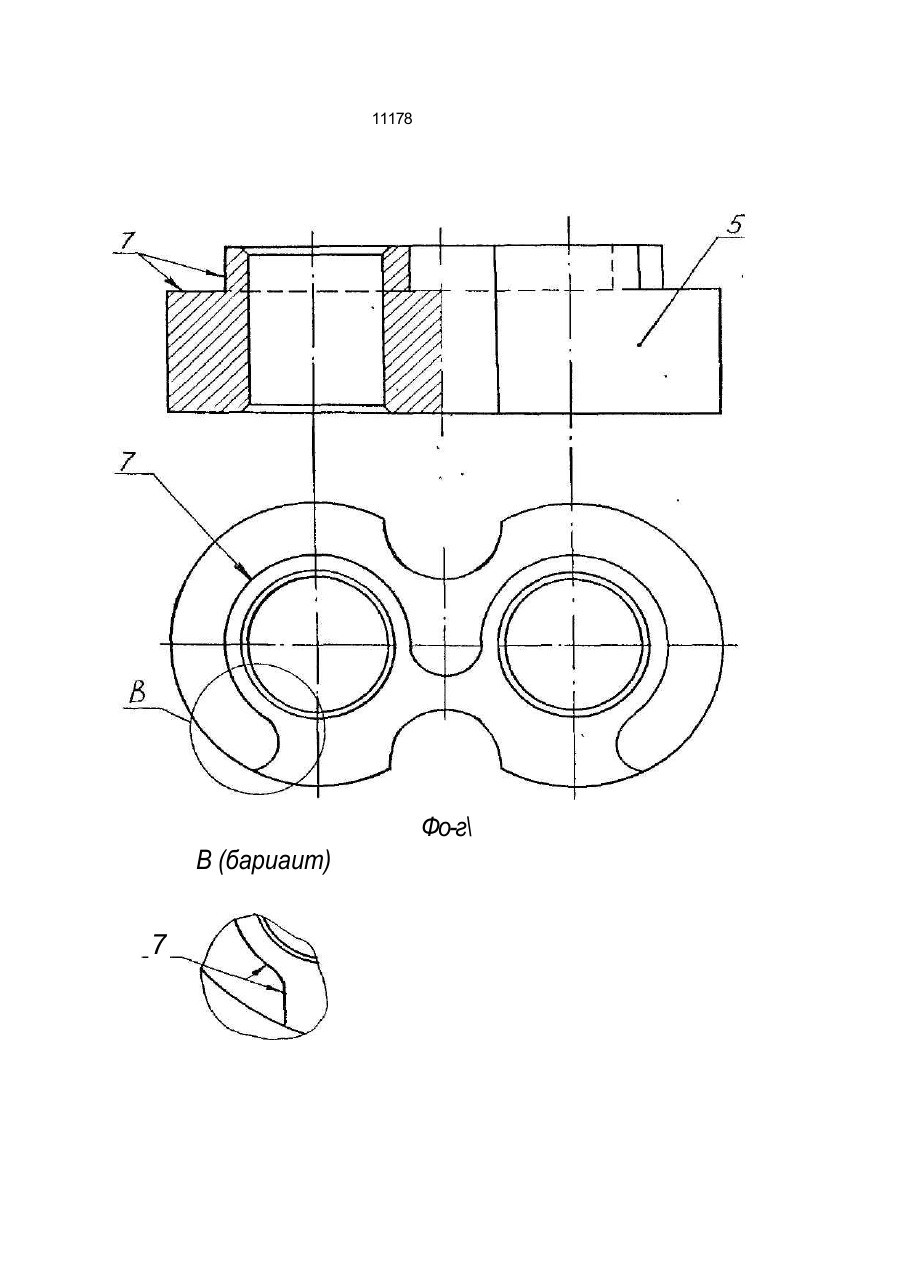

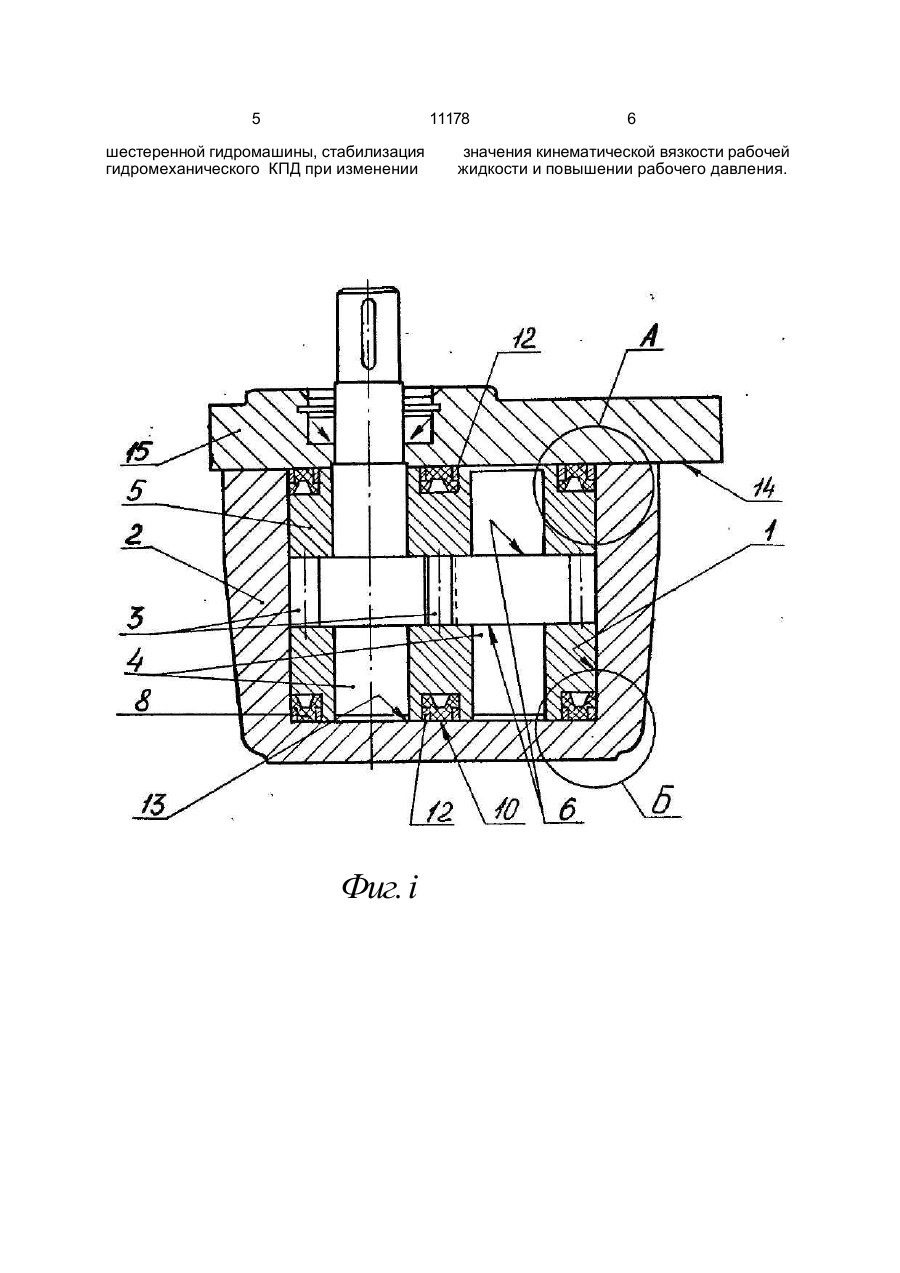

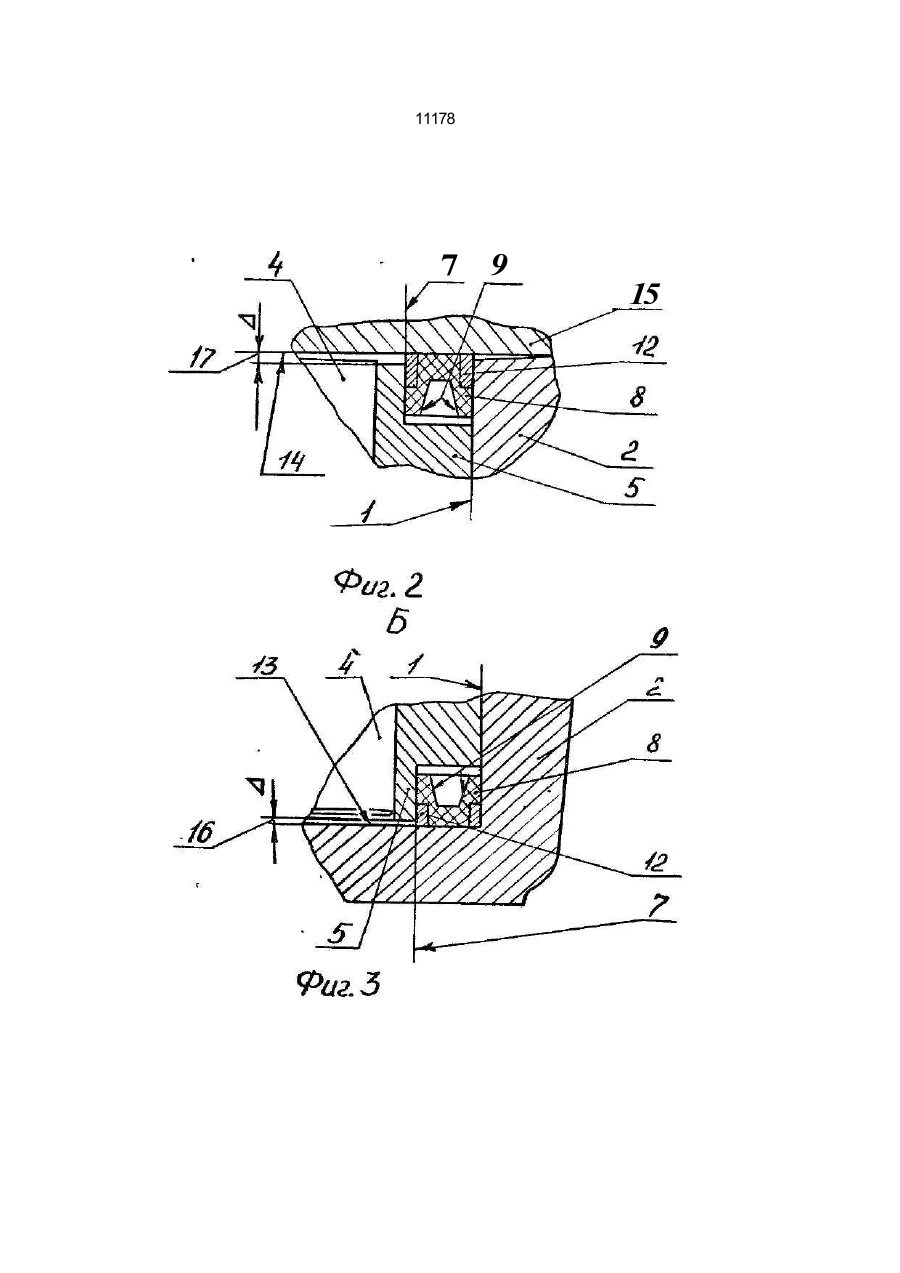

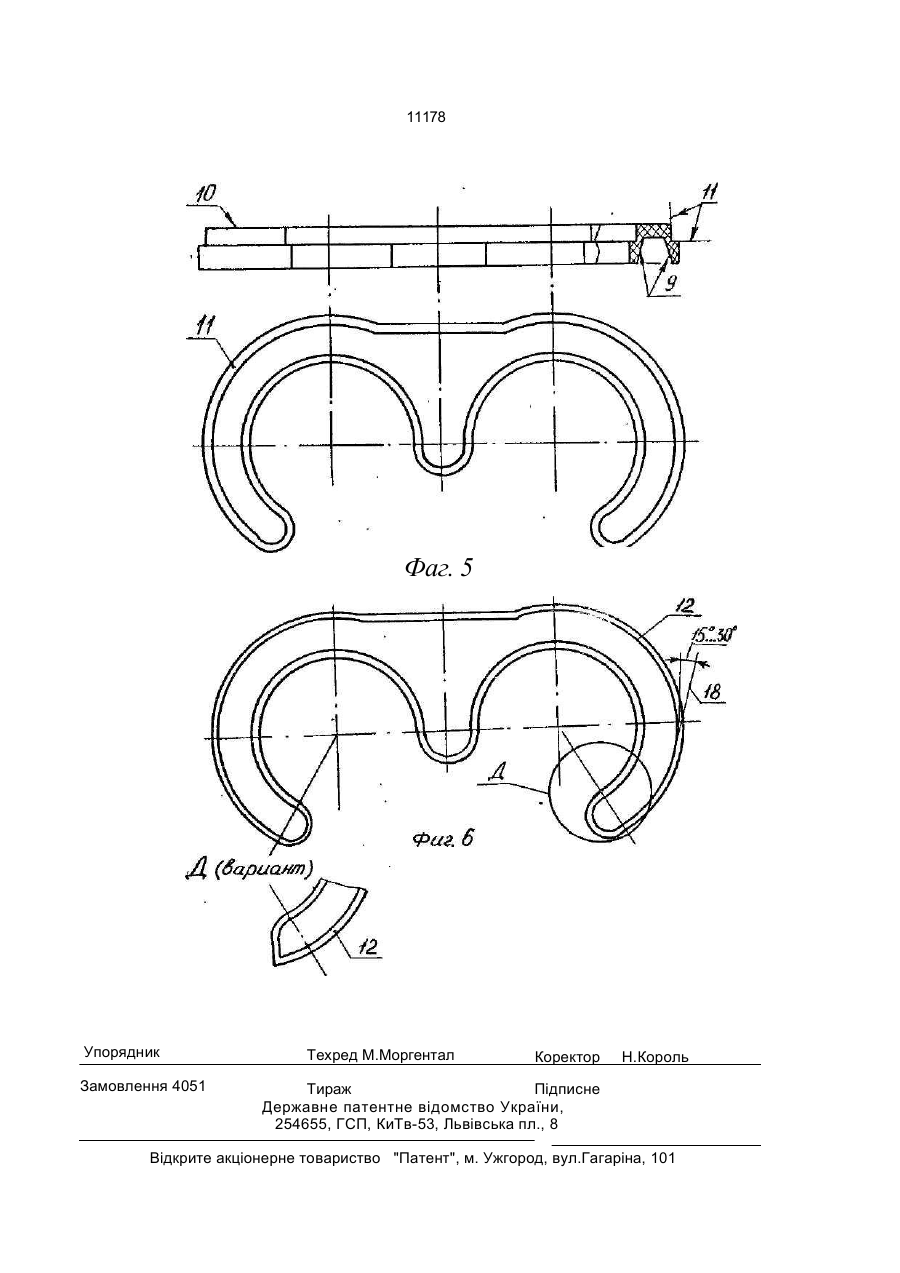

1. Шестеренная гидромашина внешнего зацепления, содержащая корпус с крышкой и отверстиями подвода и отвода рабочей жидкости, размещенные в цилиндрических расточках корпуса шестерни с цапфами, ус тановленными в подшипниках скольжения, и эластичные манжеты с защитным элементом в виде замкнутой полосы, о т л и ч а ю щ а я с я тем, что эластичные манжеты установлены в выборках подшипников скольжения и прилегают к торцовым поверхностям расточек корпуса и к привалочной плоскости крышки, а защитная полоса расположена по всему периметру, прилегающему к выборкам в подшипниках скольжения, выполненных 8-образной формы. 2. Шестеренная гидромашина по п. 1, о т л и ч а ю щ а я с я тем, что защитная пластина выполнена в виде замкнутой поло сы прямоугольного сечения по всему пери метру манжеты. 3. Шестеренная гидромашина по пп. 1 и 2, о т л и ч а ю щ а я с я тем, что защитная полоса имеет замкнутый контур по своему периметру манжеты со стыком двух концов под углом 15°...30°. Изобретение относится к области машиностроения и может быть использовано в системах гидроприводов в качестве насоса или гидромотора, обладающего повышенной надежностью, долговечностью и гидромеханическим КПД. Известно устройство шестеренной гидромашины, содержащей размещенные в цилиндрических расточках корпуса шестерни внешнего зацепления с цапфами, установленными в подшипниках скольжения, сопряженные с боковыми поверхностями шестерен, компенсаторы торцевых зазоров с эластичными манжетами, размещенными в выборках с перегородками, причем выступы компенсаторов торцовых зазоров сопря жены с выборками на торцевых поверхностях подшипников скольжения по посадкам с зазором с обеспечением'постоянного зазора (1). Известно также устройство шесгеренной гидромашины, содержащей размещенные в цилиндрических расточках корпуса с крышкой и отверстиями подвода и отвода работой жидкости шестерни с цапфами, установленными в подшипниках скольжения, сопряженные с торцами шестерен, компенсаторы торцевых зазоров, размещенные в пазах, выполненных на нерабочих поверхностях компенсаторов, эластичные манжеты 3-образной формы с защитными элементами, установленными со стороны подшипни С 41 00 з 11178 ков скольжения, причем защитные элементы выполнении в виде замкнутой полосы с треугольным сечением поперечного профиля, установленной по краям эластичной манжеты, на которой выполнены гофриро- 5 ванные участки, и при этом в районе гофрированных участков поперечный профиль замкнутой полосы выполнен в виде трапеции (2). Недостатком известной шестеренной 10 гидромашины является сложность конструкции замкнутой полосы из-за ее различного профиля на гофрированном участке и по всему ее периметру, вследствие чего усложняется и конструкция самой эластичной 15 манжеты, причем под воздействием высокого давления рабочей жидкости эластичная манжета имеет возможность залавливаться в конструкционные зазоры между гофрами замкнутой полосы и расточками колодцев 20 корпуса с одной стороны и выборками в компенсаторах с другой стороны и при этом вследствие деформирования замкнутой полосы на указанном участке возникает вероятность разрушения как замкнутой 25 защитной полосы, так и эластичной манжеты, что снижает надежность и долговечность машины. Целью настоящего изобретения является упрощение конструкции, повышение на- 30 дежности и долговечности гидромашины. Указанная цель достигается тем, что в шестеренной гидромашине внешнего зацепления, содержащей корпус с крышкой и отверстиями подвода и отвода рабочей жид- 35 кости, размещенные в цилиндрических расточках корпуса шестерни с цапфами, установленные в подшипниках скольжения, и эластичные манжеты с защитным элементом в виде замкнутой полосы, эластичные 40 манжеты установлены в выборках подшипников скольжения и прилегают к торцовым поверхностям расточек корпуса и к привалочной плоскости крышки, а защитная полоса расположена по всему периметру, 45 прилегающему к выборкам в подшипникам скольжения, имеющих 8-образную форму, и выполнена в виде замкнутого контура прямоугольного сечения по всему периметру манжеты со стыком двух концов под углом 50 15...30° на участке, не попадающем на отверстия для подвода и отвода рабочей жидкости в корпусе гидромашины. Сущность изобретения поясняется следующими чертежами: фиг. 1 - продольный 55 разрез гидромашины; на фиг. 2 и 3 - выносные элементы А и Б на фиг. 1; фиг. 4 - подшипник скольжения в проекционной связи и вариант В исполнения на концах 3-образ-ных манжет: на фиг.5 - эластичная манжета в проекционной связи; на фиг. 6 - защитная полоса манжеты с вариантом исполнения по фиг. 5. Шестеренная гидромашина внешнего зацепления содержит размещенные в цилиндрических расточках 1 корпуса 2 шестерни 3 с цапфами 4, установленными в 8образных подшипниках скольжения 5, сопряженных одной торцовой поверхностью с шестернями 3, и выполненными на противоположных торцах 6 выборками 7 под установку эластичных манжет 8, лепестки 9 которых обращены вовнутрь выборок 7 в подшипниках 5. На основании Ю эластичной манжеты 8 имеется выемка 11 прямоугольной формы под установку защитной полосы 12, которая прилегает к поверхностям 13 днища и расточек колодцев 1 в корпусе 2, или к привэлочной плоскости 14 крышки 15, охватывая внутренним периметром часть эластичной манжеты 8,расположенной в выборках 7 подшипников 5 (фиг. 1-5). Таким образом, технологические зазоры 16, 17 между нерабочими торцами подшипников 5 и поверхностями 13 расточек 1 корпуса 2. а также привэлочной плоскости 14 крышки 15 перекрываются защитными полосами 12 из более прочного и термостойкого материала, например, полимерных материалов или металлической ленты. Защитная полоса 12 в плоскости, примыкающей к расточкам 1 колодцев корпуса 2, имеет косой разрез 18 под углом 15°...30°, служащий для компенсации допусков и удобства установки. Шестеренная гидромашина в режиме гидронасоса работает следующим образом. При вращении шестерен 3 рабочая жидкость в межзубовых впадинах переносится из полости всасывания в полость нагнетания, откуда часть жидкости под давлением попадает в полости эластичных манжет 8, прижимая лепестки 9 к поверхностям выборок 7 в подшипниках 5 с одной стороны и к расточкам 1 колодцев корпуса - с другой. Под действием давления жидкости подшипники 5 прижимаются к торцам шестерен 3, образуя в осевом направлении зазоры 16 и 17 между нерабочими торцами подшипни ков 5 и поверхностями 13 в расточках 1 кор пуса 2 и привалочной плоскости 14 крышки 15. Наличие защитных полос 12, установленных на эластичные манжеты 8 обеспечивает перекрытие возникающих зазоров 16, 17, предотвращая тем самым выдавливание манжет в указанные зазоры, преждевременное их разрушение. При этом обеспечивается повышение надежности и долговечности 5 11178 шестеренной гидромашины, стабилизация гидромеханического КПД при изменении Фиг. і 6 значения кинематической вязкости рабочей жидкости и повышении рабочего давления. 11178 7 9 15 11178 Фо-г\ В (бариаит) 7 11178 Фаг. 5 Упорядник Замовлення 4051 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
