Опорна рама з решіткою для стелажів

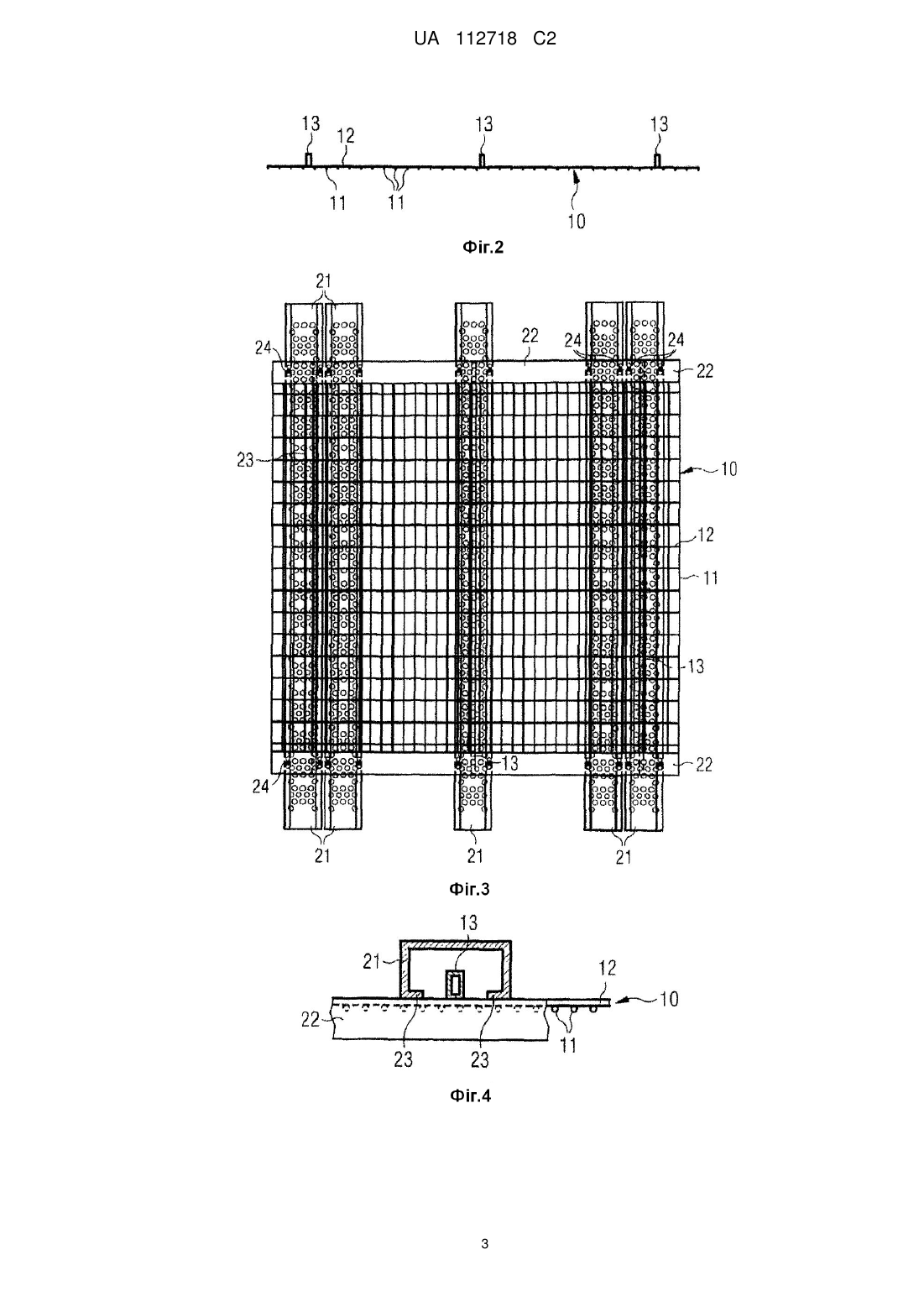

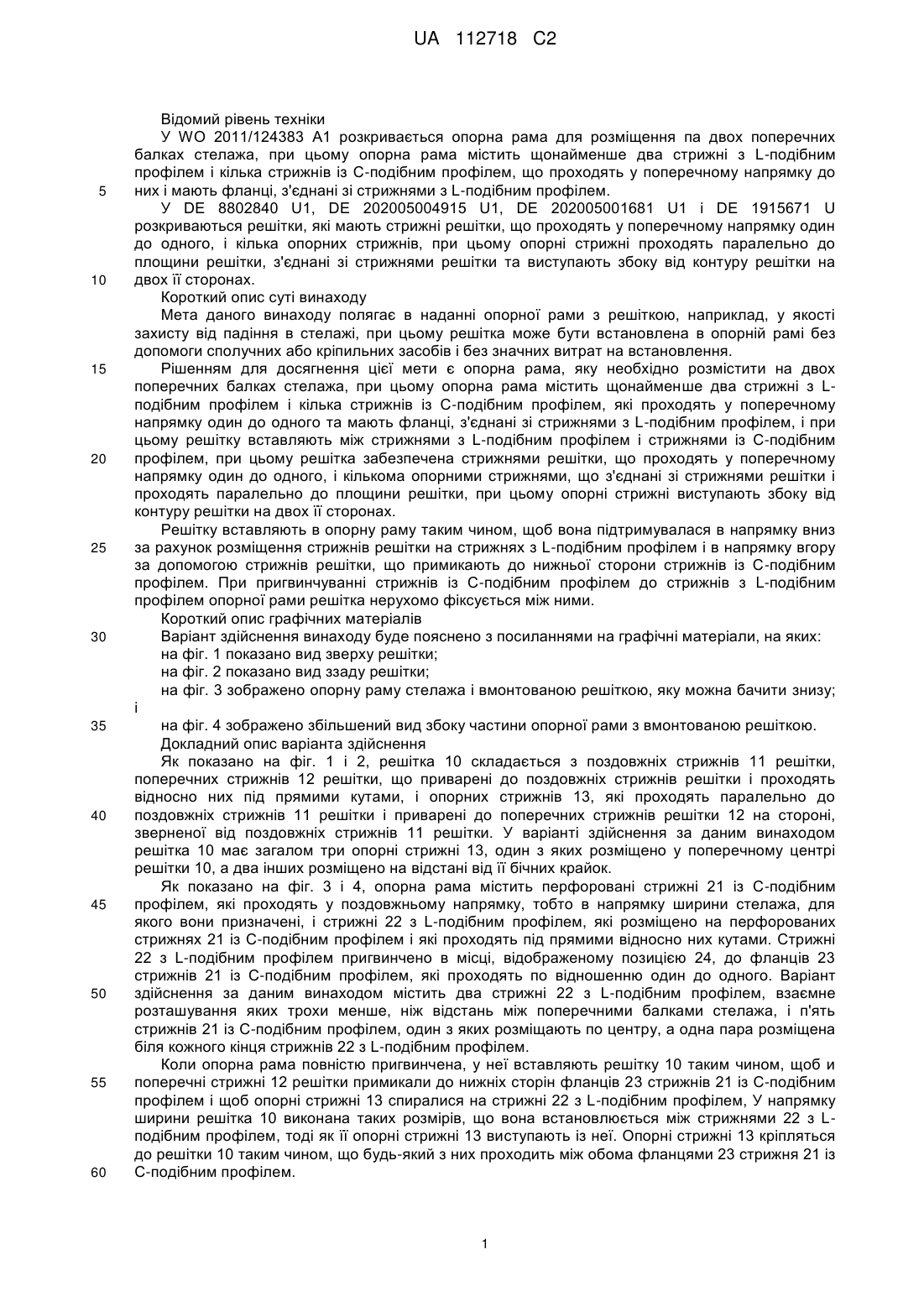

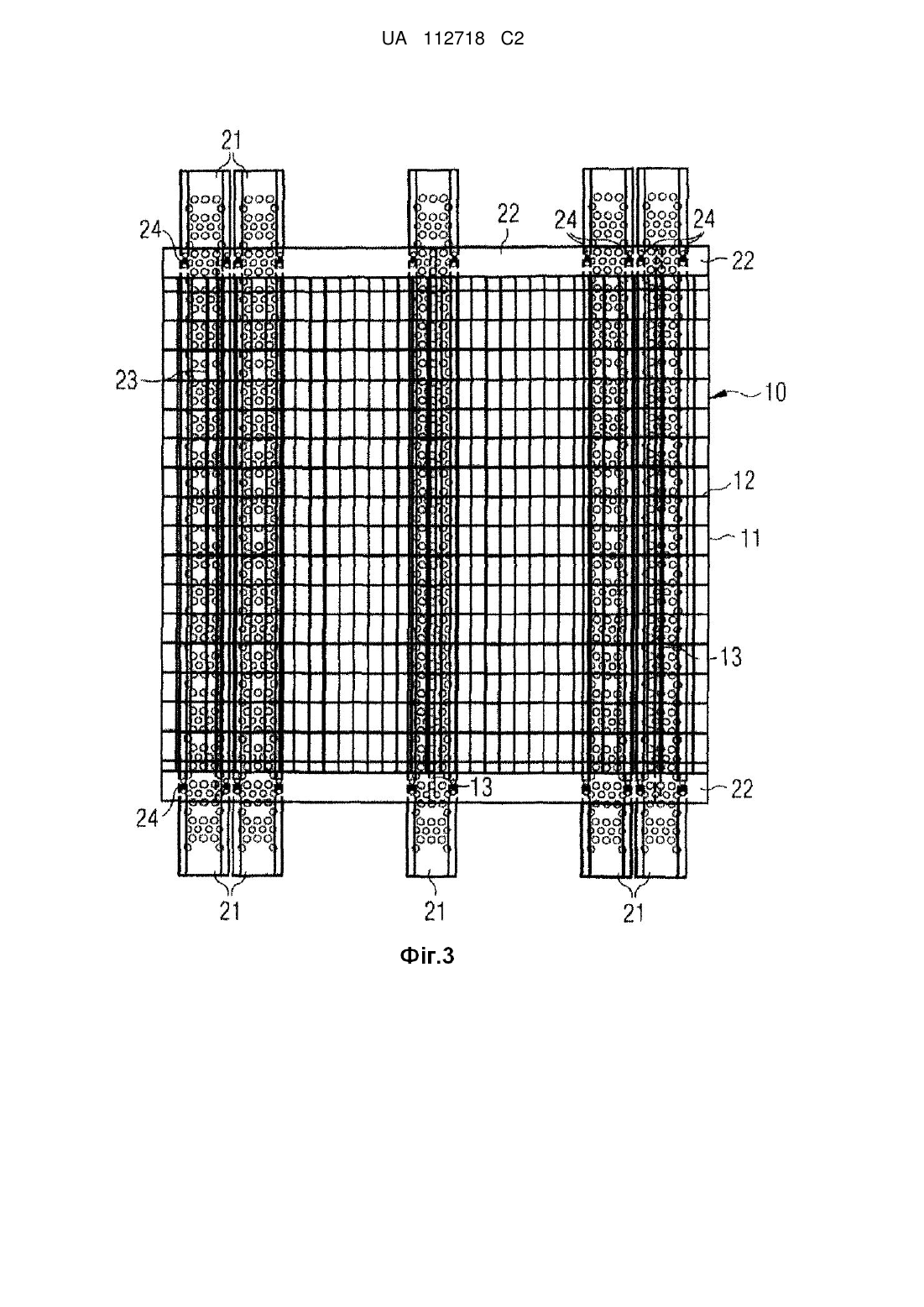

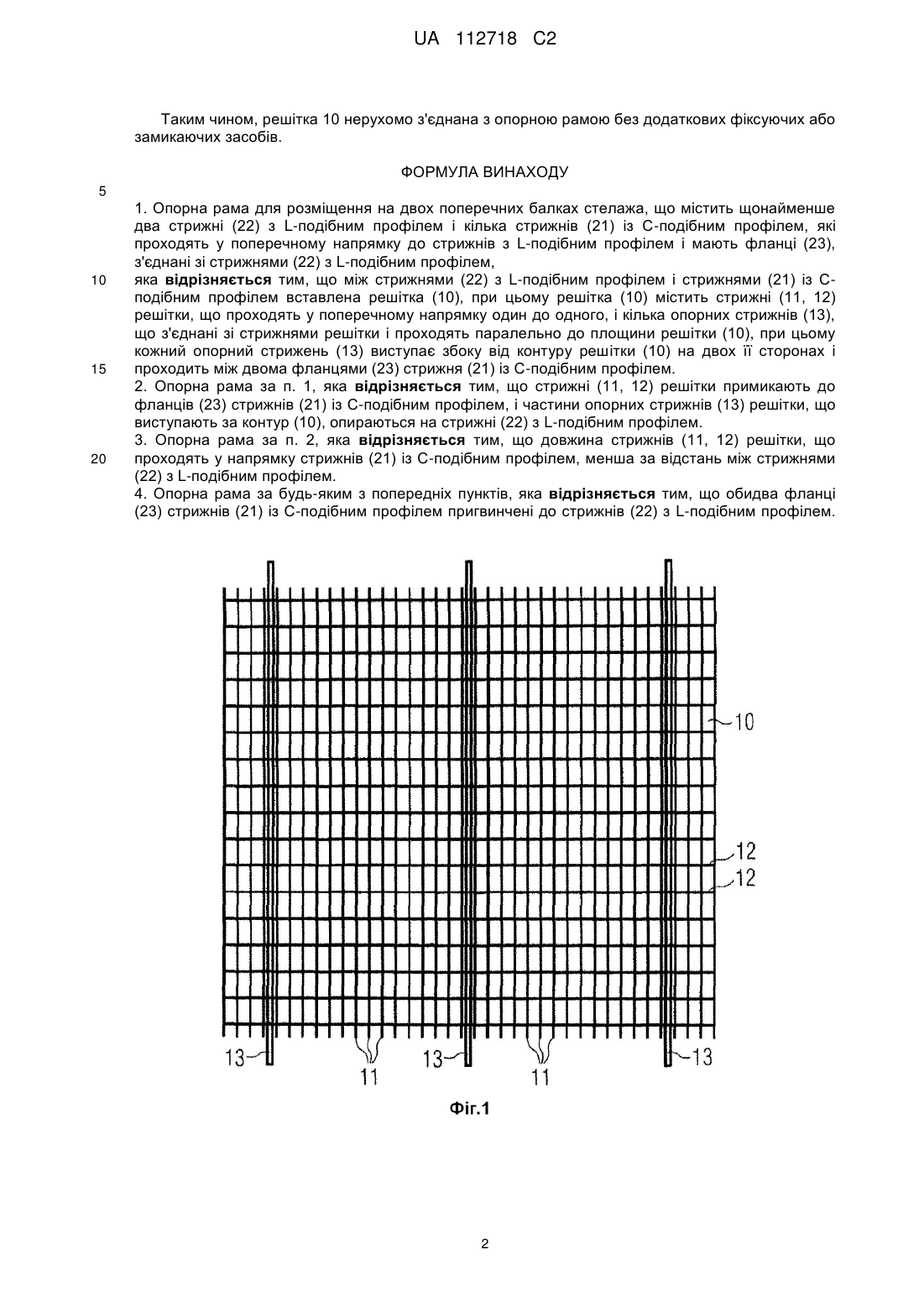

Реферат: Винахід належить до галузі стелажів, зокрема охарактеризована опорна рама для розміщення на двох поперечних балках стелажа, що містить щонайменше два стрижні (22) з L-подібним профілем і кілька стрижнів (21) із С-подібним профілем, які проходять у поперечному напрямку до стрижнів з L-подібним профілем і мають фланці (23), з'єднані зі стрижнями (22) з L-подібним профілем. При цьому, між стрижнями (22) з L-подібним профілем і стрижнями (21) із С-подібним профілем вставлена решітка (10). Решітка (10) містить стрижні (11, 12) решітки, що проходять у поперечному напрямку один до одного, і кілька опорних стрижнів (13), що з'єднані зі стрижнями решітки і проходять паралельно до площини решітки (10). Кожний опорний стрижень (13) виступає збоку від контуру решітки (10) на двох її сторонах і проходить між двома фланцями (23) стрижня (21) із С-подібним профілем. UA 112718 C2 (12) UA 112718 C2 UA 112718 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відомий рівень техніки У WO 2011/124383 A1 розкривається опорна рама для розміщення па двох поперечних балках стелажа, при цьому опорна рама містить щонайменше два стрижні з L-подібним профілем і кілька стрижнів із С-подібним профілем, що проходять у поперечному напрямку до них і мають фланці, з'єднані зі стрижнями з L-подібним профілем. У DE 8802840 U1, DE 202005004915 U1, DE 202005001681 U1 і DE 1915671 U розкриваються решітки, які мають стрижні решітки, що проходять у поперечному напрямку один до одного, і кілька опорних стрижнів, при цьому опорні стрижні проходять паралельно до площини решітки, з'єднані зі стрижнями решітки та виступають збоку від контуру решітки на двох її сторонах. Короткий опис суті винаходу Мета даного винаходу полягає в наданні опорної рами з решіткою, наприклад, у якості захисту від падіння в стелажі, при цьому решітка може бути встановлена в опорній рамі без допомоги сполучних або кріпильних засобів і без значних витрат на встановлення. Рішенням для досягнення цієї мети є опорна рама, яку необхідно розмістити на двох поперечних балках стелажа, при цьому опорна рама містить щонайменше два стрижні з Lподібним профілем і кілька стрижнів із С-подібним профілем, які проходять у поперечному напрямку один до одного та мають фланці, з'єднані зі стрижнями з L-подібним профілем, і при цьому решітку вставляють між стрижнями з L-подібним профілем і стрижнями із С-подібним профілем, при цьому решітка забезпечена стрижнями решітки, що проходять у поперечному напрямку один до одного, і кількома опорними стрижнями, що з'єднані зі стрижнями решітки і проходять паралельно до площини решітки, при цьому опорні стрижні виступають збоку від контуру решітки на двох її сторонах. Решітку вставляють в опорну раму таким чином, щоб вона підтримувалася в напрямку вниз за рахунок розміщення стрижнів решітки на стрижнях з L-подібним профілем і в напрямку вгору за допомогою стрижнів решітки, що примикають до нижньої сторони стрижнів із С-подібним профілем. При пригвинчуванні стрижнів із С-подібним профілем до стрижнів з L-подібним профілем опорної рами решітка нерухомо фіксується між ними. Короткий опис графічних матеріалів Варіант здійснення винаходу буде пояснено з посиланнями на графічні матеріали, на яких: на фіг. 1 показано вид зверху решітки; на фіг. 2 показано вид ззаду решітки; на фіг. 3 зображено опорну раму стелажа і вмонтованою решіткою, яку можна бачити знизу; і на фіг. 4 зображено збільшений вид збоку частини опорної рами з вмонтованою решіткою. Докладний опис варіанта здійснення Як показано на фіг. 1 і 2, решітка 10 складається з поздовжніх стрижнів 11 решітки, поперечних стрижнів 12 решітки, що приварені до поздовжніх стрижнів решітки і проходять відносно них під прямими кутами, і опорних стрижнів 13, які проходять паралельно до поздовжніх стрижнів 11 решітки і приварені до поперечних стрижнів решітки 12 на стороні, зверненої від поздовжніх стрижнів 11 решітки. У варіанті здійснення за даним винаходом решітка 10 має загалом три опорні стрижні 13, один з яких розміщено у поперечному центрі решітки 10, а два інших розміщено на відстані від її бічних крайок. Як показано на фіг. 3 і 4, опорна рама містить перфоровані стрижні 21 із C-подібним профілем, які проходять у поздовжньому напрямку, тобто в напрямку ширини стелажа, для якого вони призначені, і стрижні 22 з L-подібним профілем, які розміщено на перфорованих стрижнях 21 із С-подібним профілем і які проходять під прямими відносно них кутами. Стрижні 22 з L-подібним профілем пригвинчено в місці, відображеному позицією 24, до фланців 23 стрижнів 21 із С-подібним профілем, які проходять по відношенню один до одного. Варіант здійснення за даним винаходом містить два стрижні 22 з L-подібним профілем, взаємне розташування яких трохи менше, ніж відстань між поперечними балками стелажа, і п'ять стрижнів 21 із С-подібним профілем, один з яких розміщають по центру, а одна пара розміщена біля кожного кінця стрижнів 22 з L-подібним профілем. Коли опорна рама повністю пригвинчена, у неї вставляють решітку 10 таким чином, щоб и поперечні стрижні 12 решітки примикали до нижніх сторін фланців 23 стрижнів 21 із С-подібним профілем і щоб опорні стрижні 13 спиралися на стрижні 22 з L-подібним профілем, У напрямку ширини решітка 10 виконана таких розмірів, що вона встановлюється між стрижнями 22 з Lподібним профілем, тоді як її опорні стрижні 13 виступають із неї. Опорні стрижні 13 кріпляться до решітки 10 таким чином, що будь-який з них проходить між обома фланцями 23 стрижня 21 із С-подібним профілем. 1 UA 112718 C2 Таким чином, решітка 10 нерухомо з'єднана з опорною рамою без додаткових фіксуючих або замикаючих засобів. ФОРМУЛА ВИНАХОДУ 5 10 15 20 1. Опорна рама для розміщення на двох поперечних балках стелажа, що містить щонайменше два стрижні (22) з L-подібним профілем і кілька стрижнів (21) із С-подібним профілем, які проходять у поперечному напрямку до стрижнів з L-подібним профілем і мають фланці (23), з'єднані зі стрижнями (22) з L-подібним профілем, яка відрізняється тим, що між стрижнями (22) з L-подібним профілем і стрижнями (21) із Сподібним профілем вставлена решітка (10), при цьому решітка (10) містить стрижні (11, 12) решітки, що проходять у поперечному напрямку один до одного, і кілька опорних стрижнів (13), що з'єднані зі стрижнями решітки і проходять паралельно до площини решітки (10), при цьому кожний опорний стрижень (13) виступає збоку від контуру решітки (10) на двох її сторонах і проходить між двома фланцями (23) стрижня (21) із С-подібним профілем. 2. Опорна рама за п. 1, яка відрізняється тим, що стрижні (11, 12) решітки примикають до фланців (23) стрижнів (21) із С-подібним профілем, і частини опорних стрижнів (13) решітки, що виступають за контур (10), опираються на стрижні (22) з L-подібним профілем. 3. Опорна рама за п. 2, яка відрізняється тим, що довжина стрижнів (11, 12) решітки, що проходять у напрямку стрижнів (21) із С-подібним профілем, менша за відстань між стрижнями (22) з L-подібним профілем. 4. Опорна рама за будь-яким з попередніх пунктів, яка відрізняється тим, що обидва фланці (23) стрижнів (21) із С-подібним профілем пригвинчені до стрижнів (22) з L-подібним профілем. 2 UA 112718 C2 3 UA 112718 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
