Опорна рама робочого обладнання фронтального навантажувача на базі колісного трактора

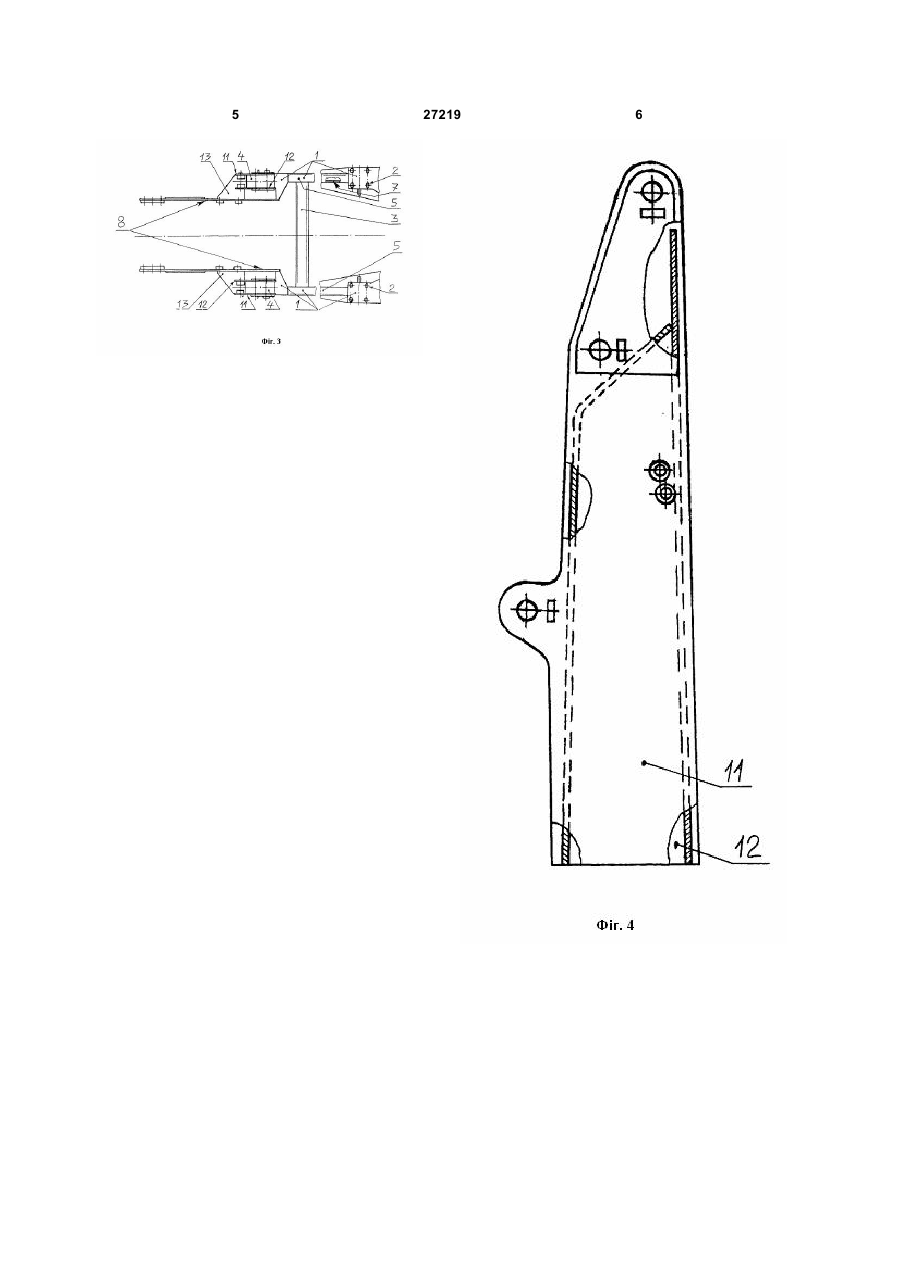

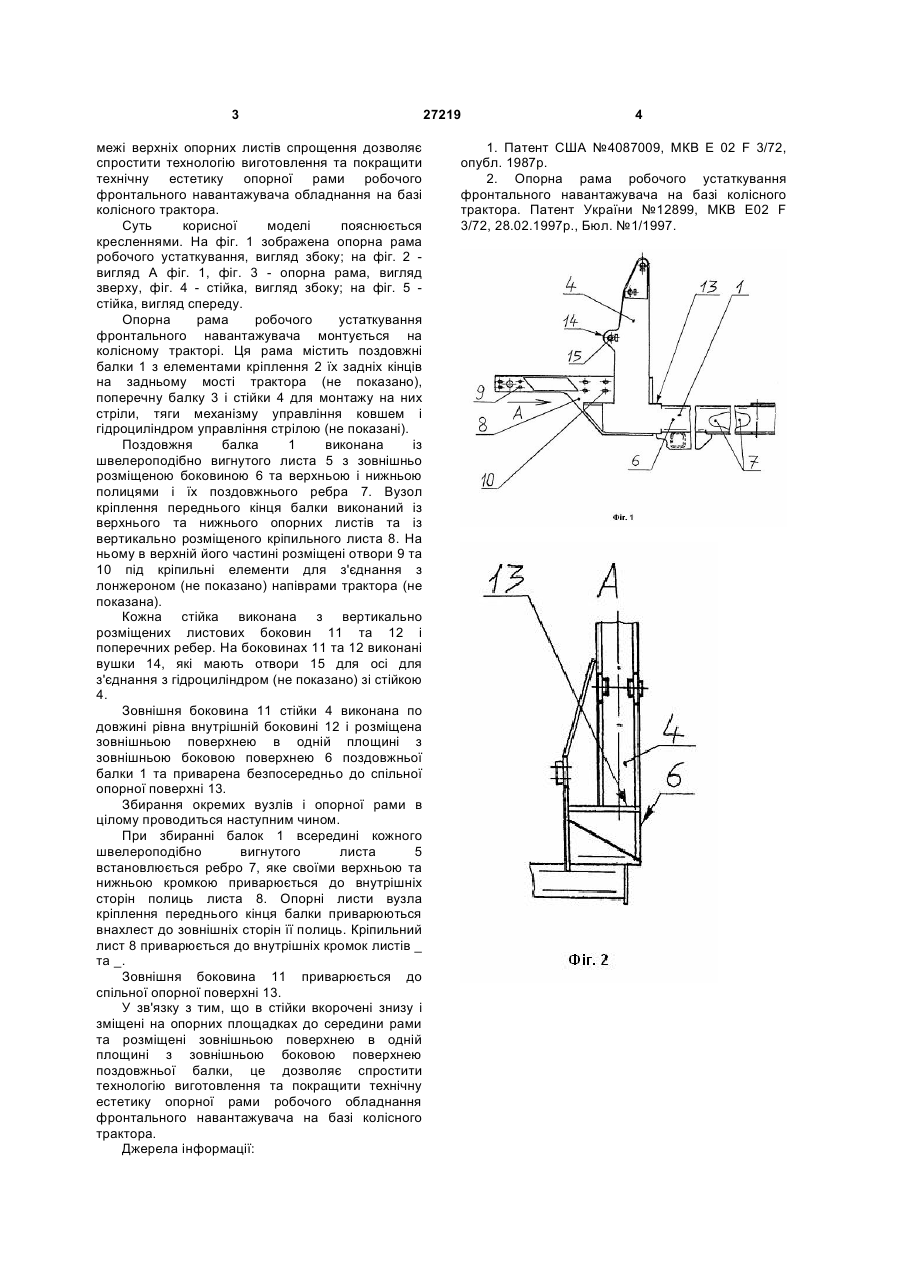

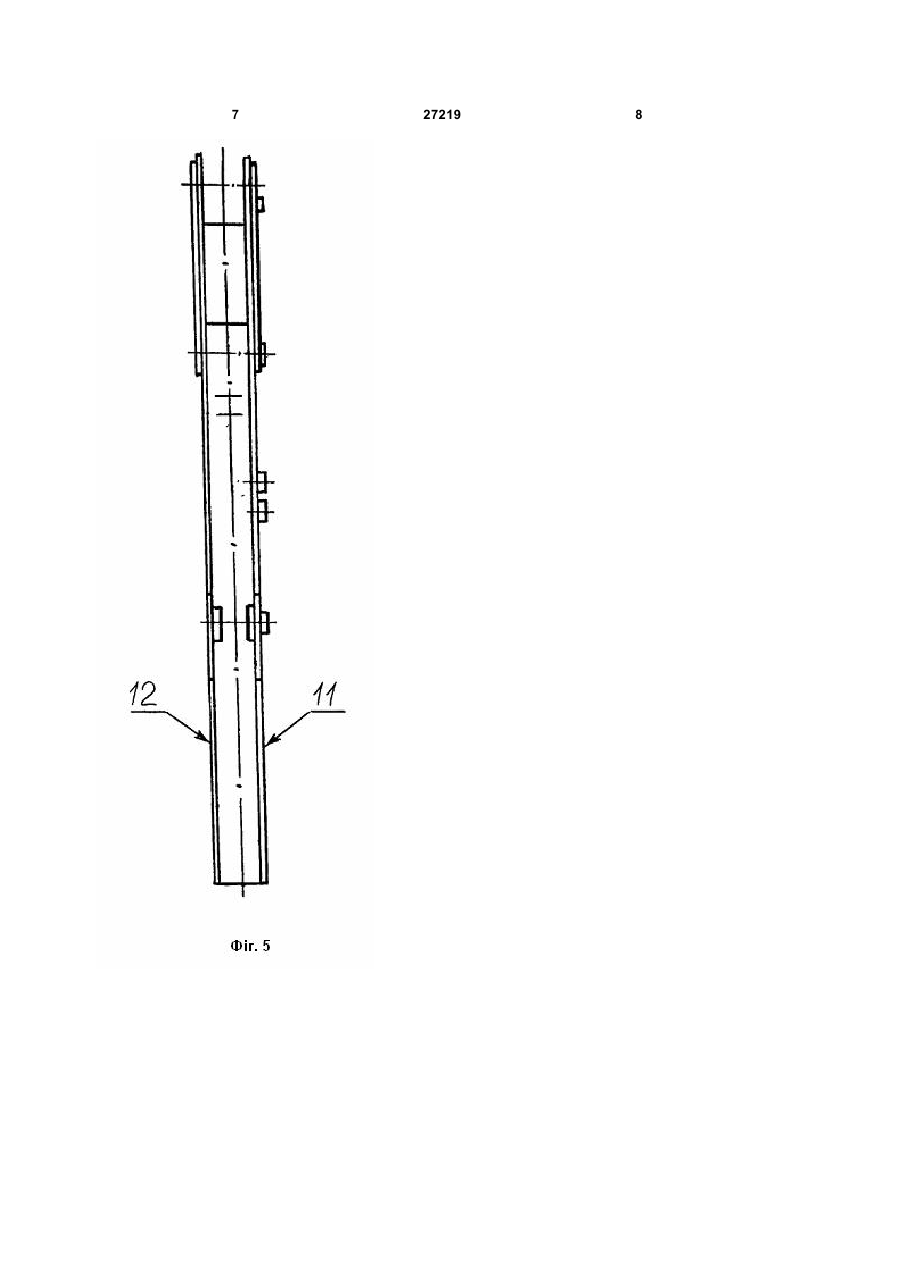

Опорна рама робочого обладнання фронтального навантажувача на базі колісного трактора, що містить поздовжні балки, виконані з елементами кріплення, поперечну балку, прикріплену до передніх листів поздовжніх балок, і закріплені на передніх кінцях поздовжніх балок 3 межі верхніх опорних листів спрощення дозволяє спростити технологію виготовлення та покращити технічну естетику опорної рами робочого фронтального навантажувача обладнання на базі колісного трактора. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображена опорна рама робочого устаткування, вигляд збоку; на фіг. 2 вигляд А фіг. 1, фіг. 3 - опорна рама, вигляд зверху, фіг. 4 - стійка, вигляд збоку; на фіг. 5 стійка, вигляд спереду. Опорна рама робочого устаткування фронтального навантажувача монтується на колісному тракторі. Ця рама містить поздовжні балки 1 з елементами кріплення 2 їх задніх кінців на задньому мості трактора (не показано), поперечну балку 3 і стійки 4 для монтажу на них стріли, тяги механізму управління ковшем і гідроциліндром управління стрілою (не показані). Поздовжня балка 1 виконана із швелероподібно вигнутого листа 5 з зовнішньо розміщеною боковиною 6 та верхньою і нижньою полицями і їх поздовжнього ребра 7. Вузол кріплення переднього кінця балки виконаний із верхнього та нижнього опорних листів та із вертикально розміщеного кріпильного листа 8. На ньому в верхній його частині розміщені отвори 9 та 10 під кріпильні елементи для з'єднання з лонжероном (не показано) напіврами трактора (не показана). Кожна стійка виконана з вертикально розміщених листових боковин 11 та 12 і поперечних ребер. На боковинах 11 та 12 виконані вушки 14, які мають отвори 15 для осі для з'єднання з гідроциліндром (не показано) зі стійкою 4. Зовнішня боковина 11 стійки 4 виконана по довжині рівна внутрішній боковині 12 і розміщена зовнішньою поверхнею в одній площині з зовнішньою боковою поверхнею 6 поздовжньої балки 1 та приварена безпосередньо до спільної опорної поверхні 13. Збирання окремих вузлів і опорної рами в цілому проводиться наступним чином. При збиранні балок 1 всередині кожного швелероподібно вигнутого листа 5 встановлюється ребро 7, яке своїми верхньою та нижньою кромкою приварюється до внутрішніх сторін полиць листа 8. Опорні листи вузла кріплення переднього кінця балки приварюються внахлест до зовнішніх сторін її полиць. Кріпильний лист 8 приварюється до внутрішніх кромок листів _ та _. Зовнішня боковина 11 приварюється до спільної опорної поверхні 13. У зв'язку з тим, що в стійки вкорочені знизу і зміщені на опорних площадках до середини рами та розміщені зовнішньою поверхнею в одній площині з зовнішньою боковою поверхнею поздовжньої балки, це дозволяє спростити технологію виготовлення та покращити технічну естетику опорної рами робочого обладнання фронтального навантажувача на базі колісного трактора. Джерела інформації: 27219 4 1. Патент США №4087009, МКВ Е 02 F 3/72, опубл. 1987p. 2. Опорна рама робочого устаткування фронтального навантажувача на базі колісного трактора. Патент України №12899, МКВ Е02 F 3/72, 28.02.1997р., Бюл. №1/1997. 5 27219 6 7 27219 8
