Переналагоджуваний самоцентруючий установлювально-затискний модуль

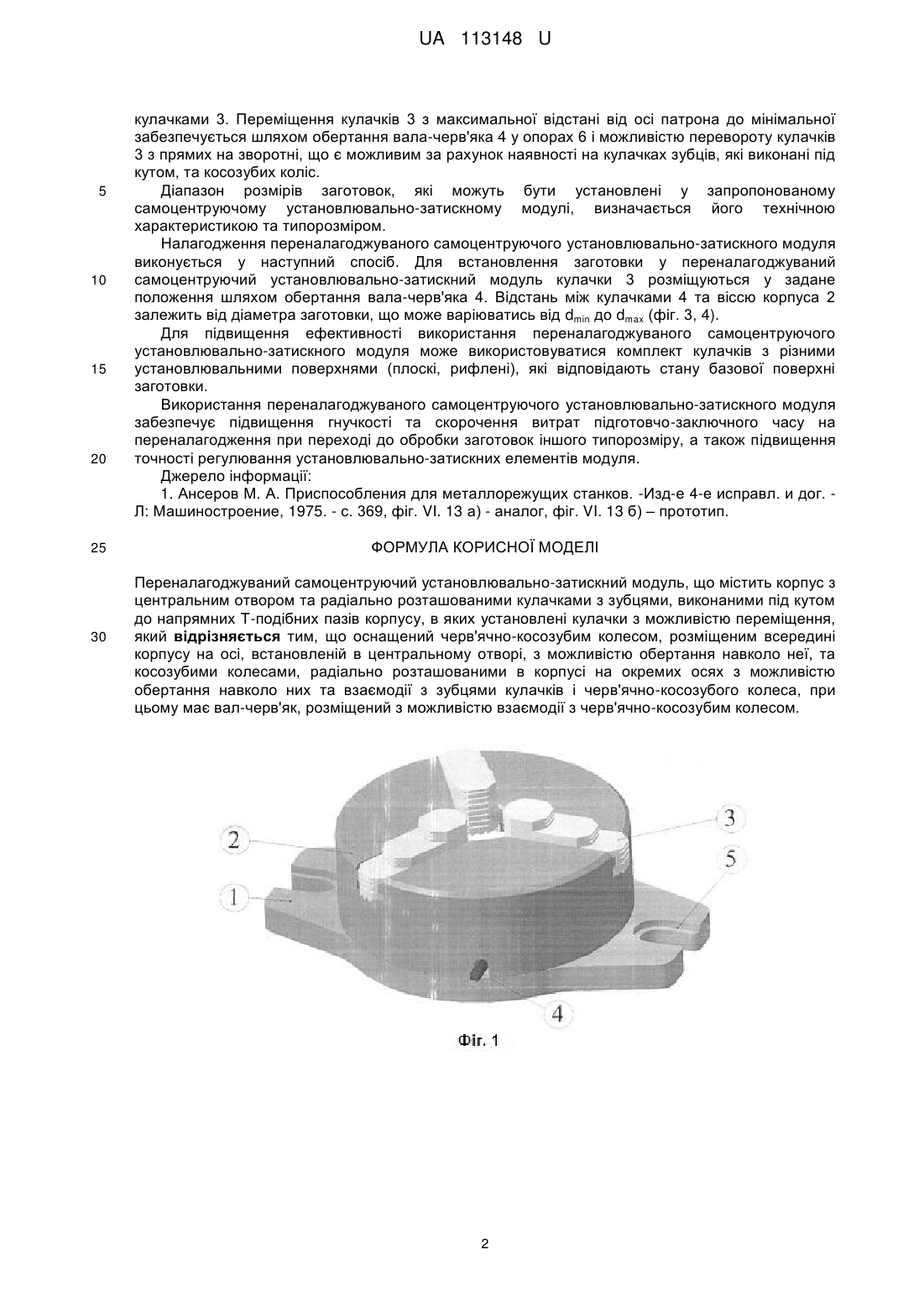

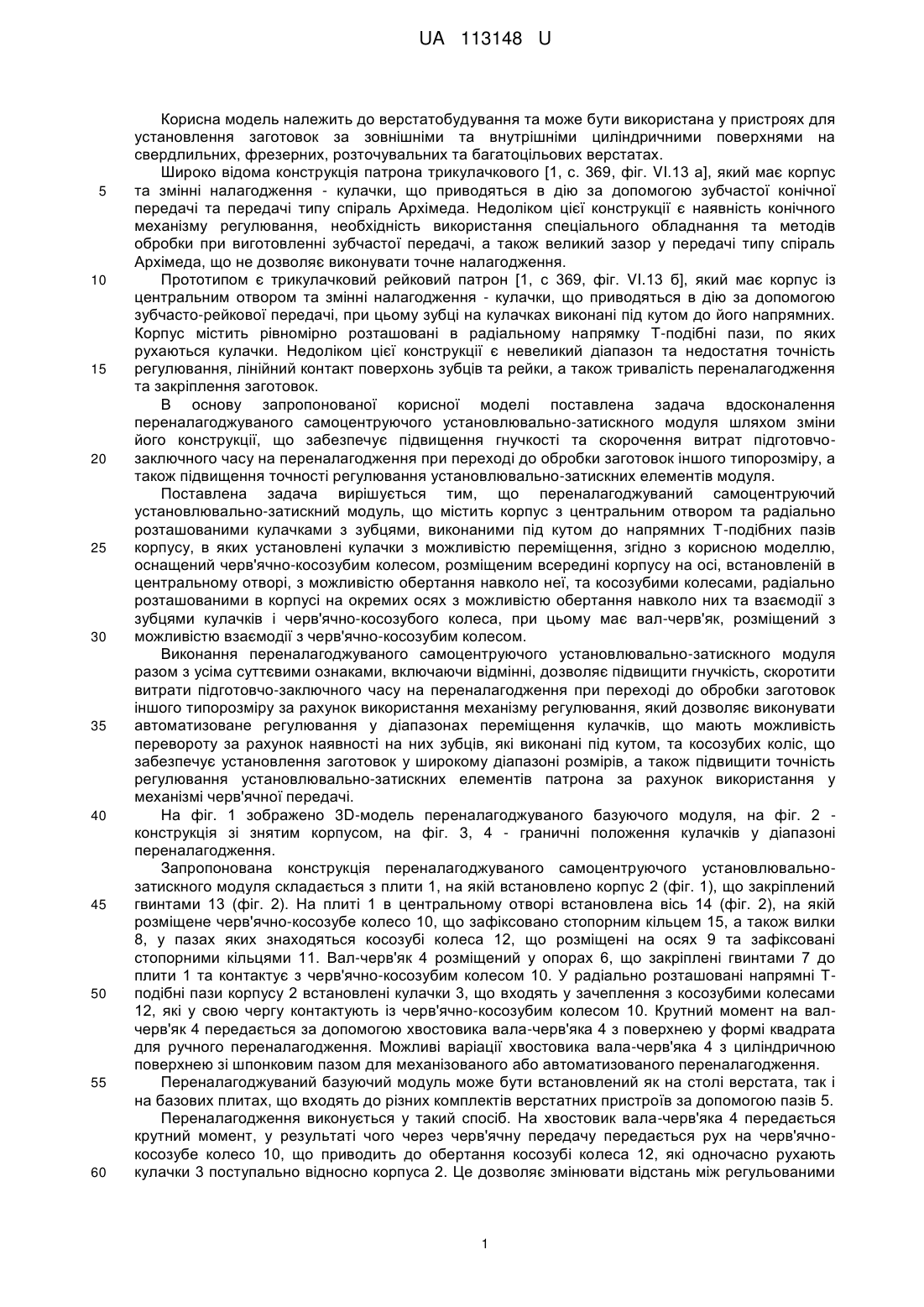

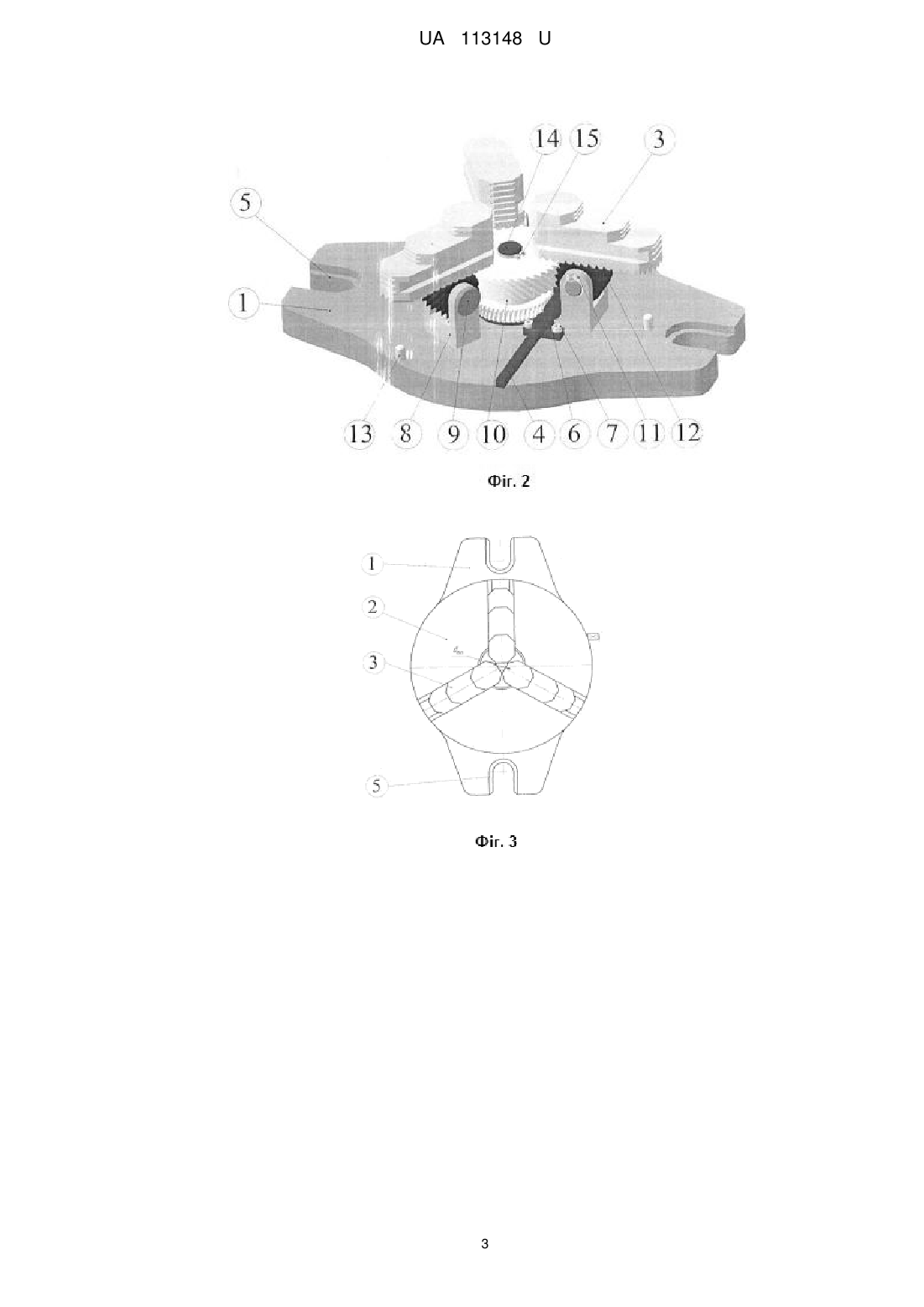

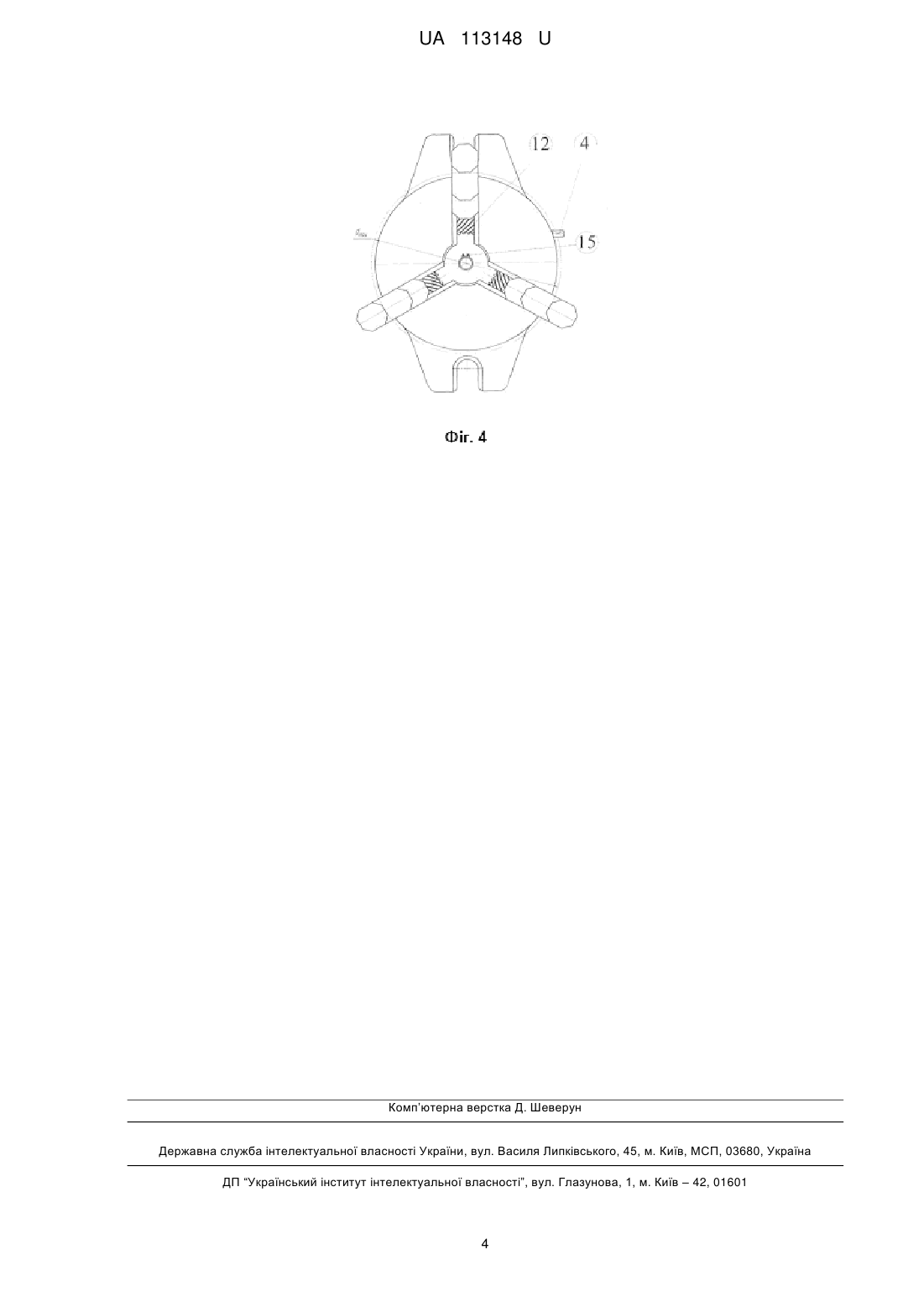

Реферат: Переналагоджуваний самоцентруючий установлювально-затискний модуль містить корпус з центральним отвором та радіально розташованими кулачками з зубцями, виконаними під кутом до напрямних Т-подібних пазів корпусу, в яких установлені кулачки з можливістю переміщення. Модуль додатково має черв'ячно-косозубе колесо, розміщене всередині корпусу на осі, встановленій в центральному отворі, з можливістю обертання навколо неї, та косозубі колеса, радіально розташовані в корпусі на окремих осях з можливістю обертання навколо них та взаємодії з зубцями кулачків і черв'ячно-косозубого колеса, при цьому має вал-черв'як, розміщений з можливістю взаємодії з черв'ячно-косозубим колесом. UA 113148 U (54) ПЕРЕНАЛАГОДЖУВАНИЙ САМОЦЕНТРУЮЧИЙ УСТАНОВЛЮВАЛЬНО-ЗАТИСКНИЙ МОДУЛЬ UA 113148 U UA 113148 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до верстатобудування та може бути використана у пристроях для установлення заготовок за зовнішніми та внутрішніми циліндричними поверхнями на свердлильних, фрезерних, розточувальних та багатоцільових верстатах. Широко відома конструкція патрона трикулачкового [1, с. 369, фіг. VI.13 а], який має корпус та змінні налагодження - кулачки, що приводяться в дію за допомогою зубчастої конічної передачі та передачі типу спіраль Архімеда. Недоліком цієї конструкції є наявність конічного механізму регулювання, необхідність використання спеціального обладнання та методів обробки при виготовленні зубчастої передачі, а також великий зазор у передачі типу спіраль Архімеда, що не дозволяє виконувати точне налагодження. Прототипом є трикулачковий рейковий патрон [1, с 369, фіг. VI.13 б], який має корпус із центральним отвором та змінні налагодження - кулачки, що приводяться в дію за допомогою зубчасто-рейкової передачі, при цьому зубці на кулачках виконані під кутом до його напрямних. Корпус містить рівномірно розташовані в радіальному напрямку Т-подібні пази, по яких рухаються кулачки. Недоліком цієї конструкції є невеликий діапазон та недостатня точність регулювання, лінійний контакт поверхонь зубців та рейки, а також тривалість переналагодження та закріплення заготовок. В основу запропонованої корисної моделі поставлена задача вдосконалення переналагоджуваного самоцентруючого установлювально-затискного модуля шляхом зміни його конструкції, що забезпечує підвищення гнучкості та скорочення витрат підготовчозаключного часу на переналагодження при переході до обробки заготовок іншого типорозміру, а також підвищення точності регулювання установлювально-затискних елементів модуля. Поставлена задача вирішується тим, що переналагоджуваний самоцентруючий установлювально-затискний модуль, що містить корпус з центральним отвором та радіально розташованими кулачками з зубцями, виконаними під кутом до напрямних Т-подібних пазів корпусу, в яких установлені кулачки з можливістю переміщення, згідно з корисною моделлю, оснащений черв'ячно-косозубим колесом, розміщеним всередині корпусу на осі, встановленій в центральному отворі, з можливістю обертання навколо неї, та косозубими колесами, радіально розташованими в корпусі на окремих осях з можливістю обертання навколо них та взаємодії з зубцями кулачків і черв'ячно-косозубого колеса, при цьому має вал-черв'як, розміщений з можливістю взаємодії з черв'ячно-косозубим колесом. Виконання переналагоджуваного самоцентруючого установлювально-затискного модуля разом з усіма суттєвими ознаками, включаючи відмінні, дозволяє підвищити гнучкість, скоротити витрати підготовчо-заключного часу на переналагодження при переході до обробки заготовок іншого типорозміру за рахунок використання механізму регулювання, який дозволяє виконувати автоматизоване регулювання у діапазонах переміщення кулачків, що мають можливість перевороту за рахунок наявності на них зубців, які виконані під кутом, та косозубих коліс, що забезпечує установлення заготовок у широкому діапазоні розмірів, а також підвищити точність регулювання установлювально-затискних елементів патрона за рахунок використання у механізмі черв'ячної передачі. На фіг. 1 зображено 3D-модель переналагоджуваного базуючого модуля, на фіг. 2 конструкція зі знятим корпусом, на фіг. 3, 4 - граничні положення кулачків у діапазоні переналагодження. Запропонована конструкція переналагоджуваного самоцентруючого установлювальнозатискного модуля складається з плити 1, на якій встановлено корпус 2 (фіг. 1), що закріплений гвинтами 13 (фіг. 2). На плиті 1 в центральному отворі встановлена вісь 14 (фіг. 2), на якій розміщене черв'ячно-косозубе колесо 10, що зафіксовано стопорним кільцем 15, а також вилки 8, у пазах яких знаходяться косозубі колеса 12, що розміщені на осях 9 та зафіксовані стопорними кільцями 11. Вал-черв'як 4 розміщений у опорах 6, що закріплені гвинтами 7 до плити 1 та контактує з черв'ячно-косозубим колесом 10. У радіально розташовані напрямні Тподібні пази корпусу 2 встановлені кулачки 3, що входять у зачеплення з косозубими колесами 12, які у свою чергу контактують із черв'ячно-косозубим колесом 10. Крутний момент на валчерв'як 4 передається за допомогою хвостовика вала-черв'яка 4 з поверхнею у формі квадрата для ручного переналагодження. Можливі варіації хвостовика вала-черв'яка 4 з циліндричною поверхнею зі шпонковим пазом для механізованого або автоматизованого переналагодження. Переналагоджуваний базуючий модуль може бути встановлений як на столі верстата, так і на базових плитах, що входять до різних комплектів верстатних пристроїв за допомогою пазів 5. Переналагодження виконується у такий спосіб. На хвостовик вала-черв'яка 4 передається крутний момент, у результаті чого через черв'ячну передачу передається рух на черв'ячнокосозубе колесо 10, що приводить до обертання косозубі колеса 12, які одночасно рухають кулачки 3 поступально відносно корпуса 2. Це дозволяє змінювати відстань між регульованими 1 UA 113148 U 5 10 15 20 25 30 кулачками 3. Переміщення кулачків 3 з максимальної відстані від осі патрона до мінімальної забезпечується шляхом обертання вала-черв'яка 4 у опорах 6 і можливістю перевороту кулачків 3 з прямих на зворотні, що є можливим за рахунок наявності на кулачках зубців, які виконані під кутом, та косозубих коліс. Діапазон розмірів заготовок, які можуть бути установлені у запропонованому самоцентруючому установлювально-затискному модулі, визначається його технічною характеристикою та типорозміром. Налагодження переналагоджуваного самоцентруючого установлювально-затискного модуля виконується у наступний спосіб. Для встановлення заготовки у переналагоджуваний самоцентруючий установлювально-затискний модуль кулачки 3 розміщуються у задане положення шляхом обертання вала-черв'яка 4. Відстань між кулачками 4 та віссю корпуса 2 залежить від діаметра заготовки, що може варіюватись від dmin до dmax (фіг. 3, 4). Для підвищення ефективності використання переналагоджуваного самоцентруючого установлювально-затискного модуля може використовуватися комплект кулачків з різними установлювальними поверхнями (плоскі, рифлені), які відповідають стану базової поверхні заготовки. Використання переналагоджуваного самоцентруючого установлювально-затискного модуля забезпечує підвищення гнучкості та скорочення витрат підготовчо-заключного часу на переналагодження при переході до обробки заготовок іншого типорозміру, а також підвищення точності регулювання установлювально-затискних елементів модуля. Джерело інформації: 1. Ансеров М. А. Приспособления для металлорежущих станков. -Изд-е 4-е исправл. и дог. Л: Машиностроение, 1975. - с. 369, фіг. VI. 13 а) - аналог, фіг. VI. 13 б) – прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Переналагоджуваний самоцентруючий установлювально-затискний модуль, що містить корпус з центральним отвором та радіально розташованими кулачками з зубцями, виконаними під кутом до напрямних Т-подібних пазів корпусу, в яких установлені кулачки з можливістю переміщення, який відрізняється тим, що оснащений черв'ячно-косозубим колесом, розміщеним всередині корпусу на осі, встановленій в центральному отворі, з можливістю обертання навколо неї, та косозубими колесами, радіально розташованими в корпусі на окремих осях з можливістю обертання навколо них та взаємодії з зубцями кулачків і черв'ячно-косозубого колеса, при цьому має вал-черв'як, розміщений з можливістю взаємодії з черв'ячно-косозубим колесом. 2 UA 113148 U 3 UA 113148 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
