Електроваговий двигун
Формула / Реферат
Електроваговий двигун, виконаний у вигляді корпуса, в якому розміщена рухома частина, яка складається з плунжера і ротора з немагнітною напрямною гільзою, який відрізняється тим, що рухома частина додатково обладнана плунжером і котушками, при цьому плунжери, які виконані однакової маси, розміщені хрестоподібно і всі котушки двигуна безпосередньо встановлені рівномірно на роторі.
Текст

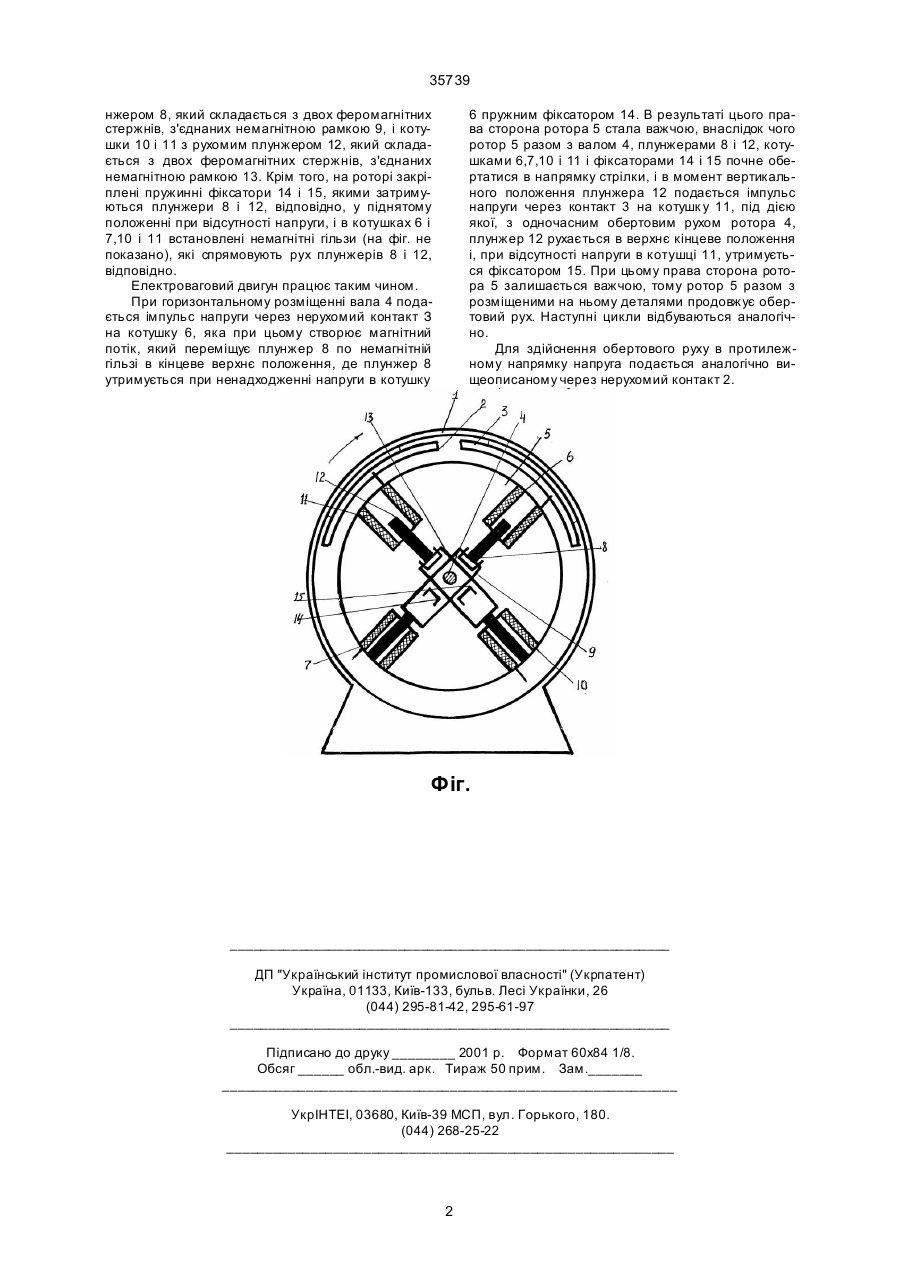

Електроваговий двигун, виконаний у вигляді корпуса, в якому розміщена рухома частина, яка 35739 нжером 8, який складається з двох феромагнітних стержнів, з'єднаних немагнітною рамкою 9, і котушки 10 і 11 з рухомим плунжером 12, який складається з двох феромагнітних стержнів, з'єднаних немагнітною рамкою 13. Крім того, на роторі закріплені пружинні фіксатори 14 і 15, якими затримуються плунжери 8 і 12, відповідно, у піднятому положенні при відсутності напруги, і в котушках 6 і 7,10 і 11 встановлені немагнітні гільзи (на фіг. не показано), які спрямовують рух плунжерів 8 і 12, відповідно. Електроваговий двигун працює таким чином. При горизонтальному розміщенні вала 4 подається імпульс напруги через нерухомий контакт З на котушку 6, яка при цьому створює магнітний потік, який переміщує плунжер 8 по немагнітній гільзі в кінцеве верхнє положення, де плунжер 8 утримується при ненадходженні напруги в котушку 6 пружним фіксатором 14. В результаті цього права сторона ротора 5 стала важчою, внаслідок чого ротор 5 разом з валом 4, плунжерами 8 і 12, котушками 6,7,10 і 11 і фіксаторами 14 і 15 почне обертатися в напрямку стрілки, і в момент вертикального положення плунжера 12 подається імпульс напруги через контакт 3 на котушк у 11, під дією якої, з одночасним обертовим рухом ротора 4, плунжер 12 рухається в верхнє кінцеве положення і, при відсутності напруги в котушці 11, утримується фіксатором 15. При цьому права сторона ротора 5 залишається важчою, тому ротор 5 разом з розміщеними на ньому деталями продовжує обертовий рух. Наступні цикли відбуваються аналогічно. Для здійснення обертового руху в протилежному напрямку напруга подається аналогічно вищеописаному через нерухомий контакт 2. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrogravimetric engine
Автори англійськоюKupchak Ivan Mykhailovych
Назва патенту російськоюЭлектровесовой двигатель
Автори російськоюКупчак Иван Михайлович
МПК / Мітки
МПК: H02K 33/00, H02K 37/00
Мітки: двигун, електроваговий
Код посилання
