Засіб зварювання встик заготівок із плакірованих металевих композиційних матеріалів
Номер патенту: 11352
Опубліковано: 25.12.1996
Автори: Титов Вячеслав Андрійович, Чаюн Андрій Григорович, Борисов Михайло Тимофійович, Сергацький Георгій Іванович
Формула / Реферат
Способ сварки встык заготовок из плакированных металлических композиционных материалов, при котором стыковку и сварку производят по плакирующему слою, отличающийся тем, что, с целью повышения прочности и снижения материалоемкости сварного соединения, свариваемые кромки заготовок изгибают, затем удаляют отогнутую часть, выступающую за поверхность заготовки заподлицо с ней, и на каждой кромке выполняют скос со стороны изогнутой части кромки под углом а, который определяют из выражения:
где а - угол скоса кромок;
dп - толщина плакирующего слоя;
Rн - наружный радиус изгиба кромки;
dо - общая толщина заготовки,
а стыковку кромок перед сваркой производят по поверхностям скоса.
Текст

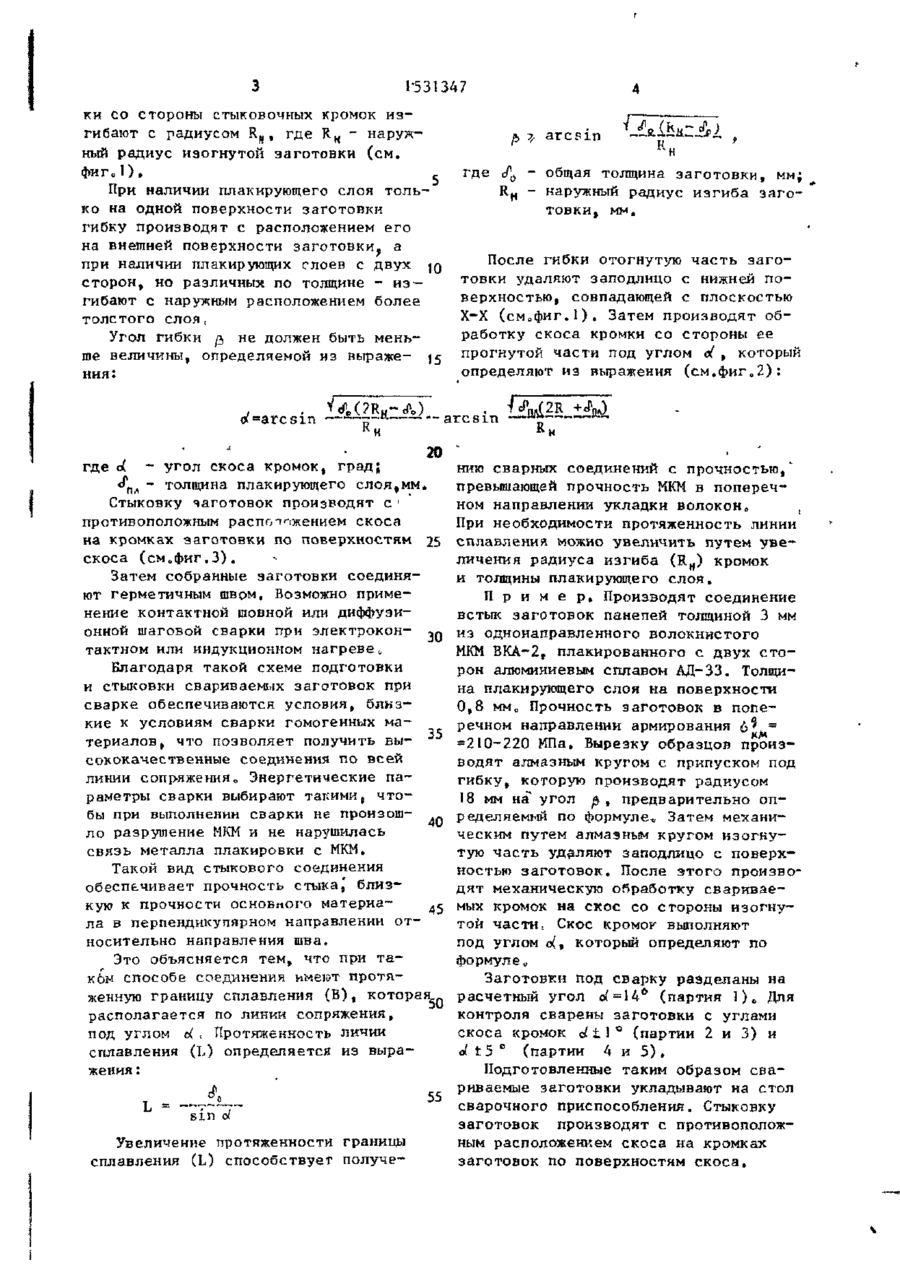

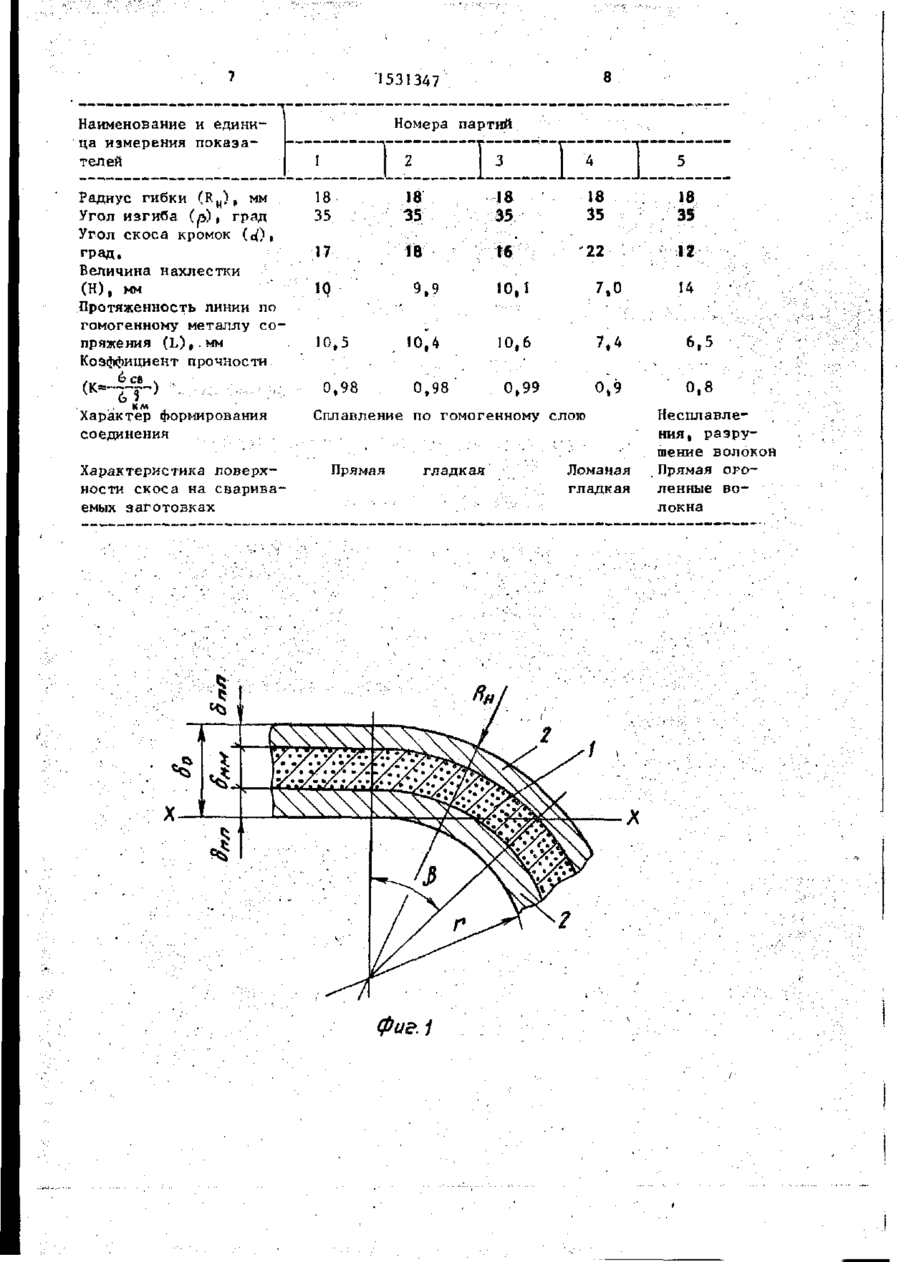

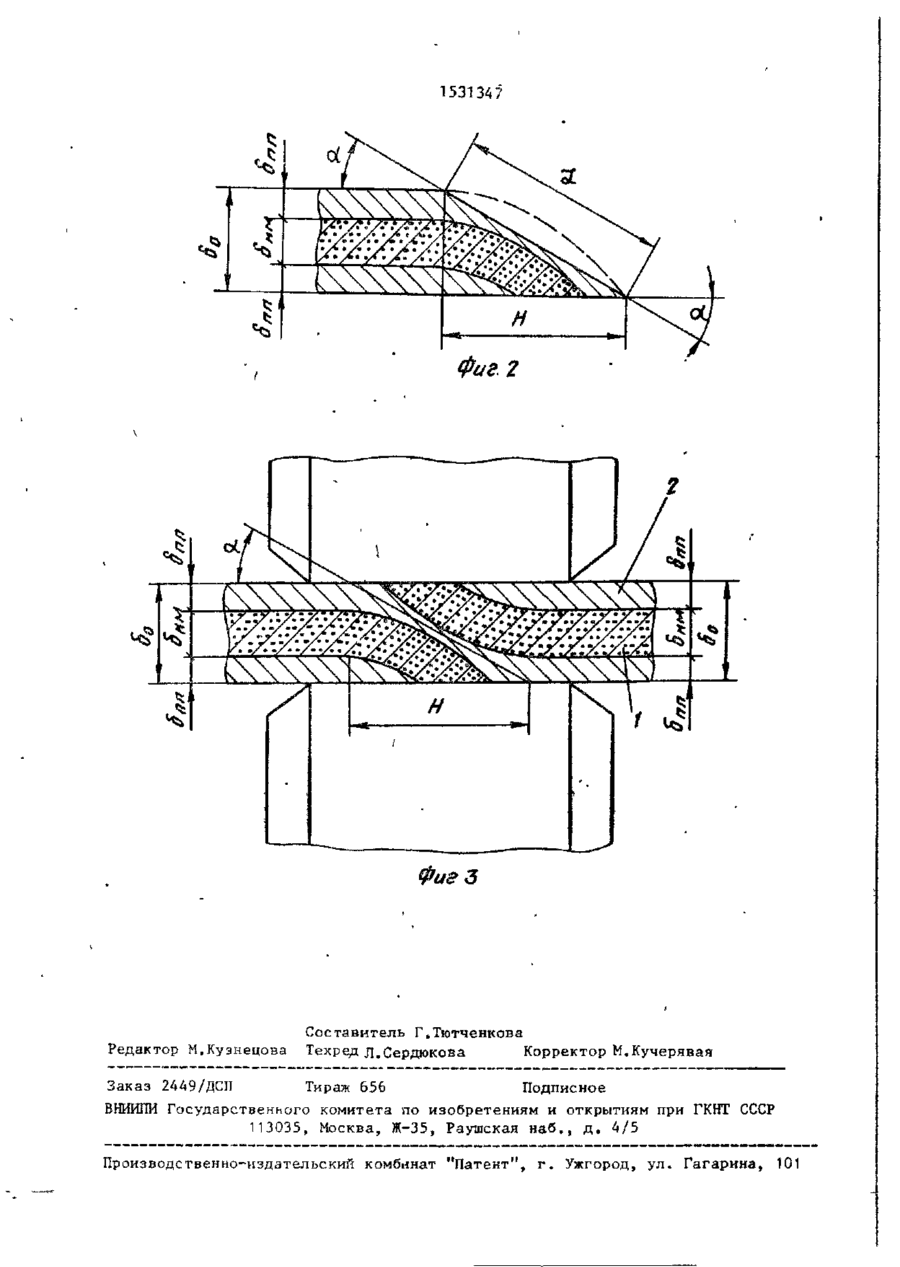

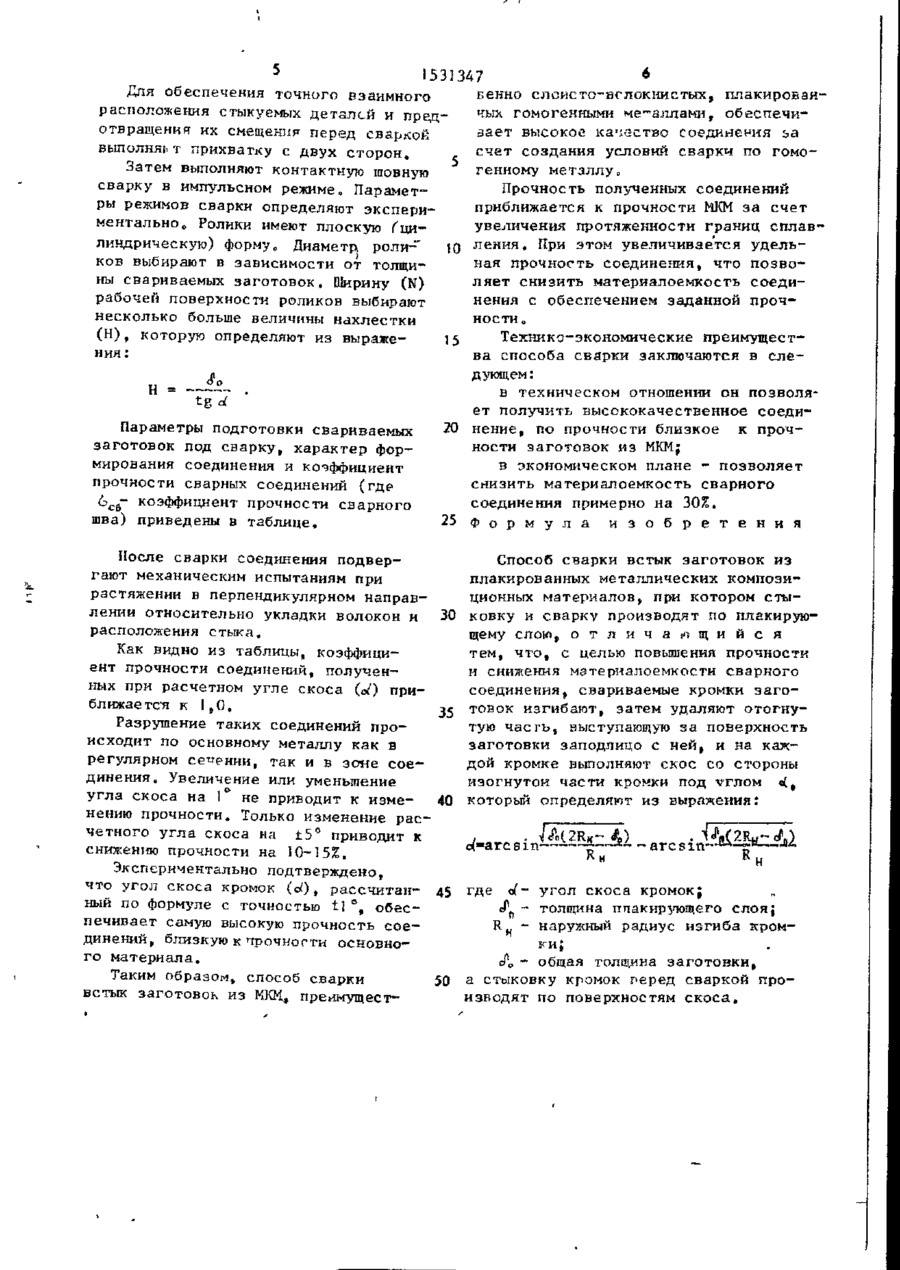

Изобретение относится к способам соединения встык сваркой металлических композиционных материалов (МКМ), преимущественно слоисто-волокнистыхе Цель изобретения - получение качественных соединений с высокой удельной прочностью путем обеспечения соединения заготовок из МКМ по го* могенному материалу за счет увеличения протяженности зоны соединения. Изобретение относится к технологии сварки стыковых соединений из металлических композиционных материалов (МКМ), имеющих по меньшей мере на одной из поверхностей плакирующий слои, и может быть использовано в транспортной, химической и других отраслях машиностроения при изготовлении конструкции из МКМ„ Целью изобретения является повышение уцельной прочности и снижение материалоемкости сварного стыкового соединенияв На фиг.! показана схема изгиба кромки и удаления отогнутой части; на фиг и 2 - о е м а выполнения скоса со\ 4 7-89 Свариваемые кромки I изгибают по радиусу „ Отогнутую часть удаляют механическим способом,, Затем на каждой кромке выполняют скос со стороны изогнутой части кромки под углом o , котоf рый определяют в зависимости от толщины плакирующего слоя 2, радиуса изгиба кромок и толщины свариваемых заготовок из следующего выражения: o = f -arcsin (N
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for butt welding of billets from clad metal composite materials
Автори англійськоюChaiun Andrii Hryhorovych, Serhatskyi Heorhii Ivanovych, Tytov Viacheslav Andriiovych, Borysov Mykhailo Tymofiiovych
Назва патенту російськоюСпособ сварки встык заготовок из плакированных металлических композиционных материалов
Автори російськоюЧаюн Андрей Григорьевич, Сергацкий Георгий Иванович, Титов Вячеслав Андреевич, Борисов Михаил Тимофеевич
МПК / Мітки
МПК: B23K 33/00
Мітки: зварювання, композиційних, встик, металевих, заготівок, засіб, плакірованих, матеріалів
