Малогабаритна переносна мультипаливна пічка

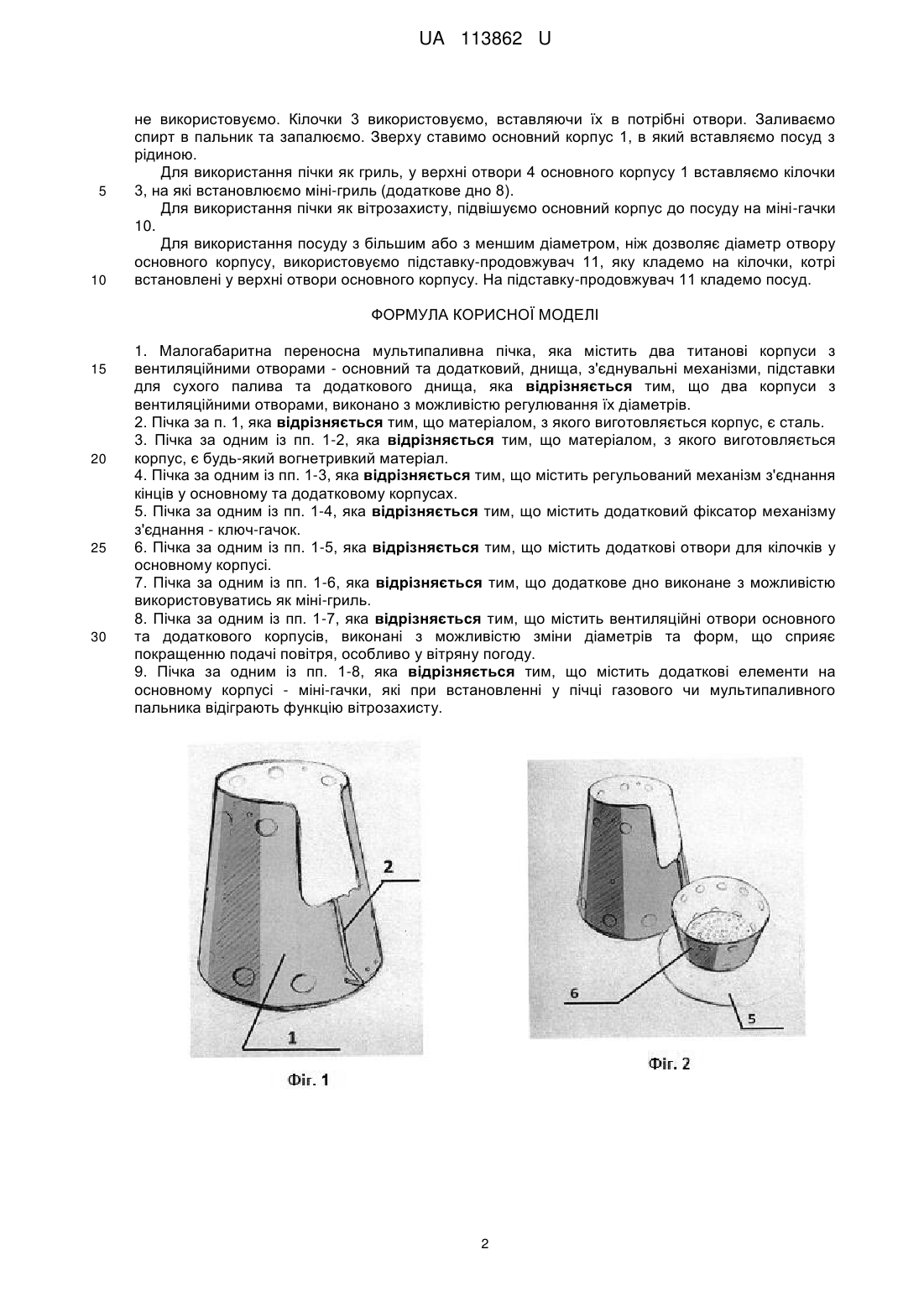

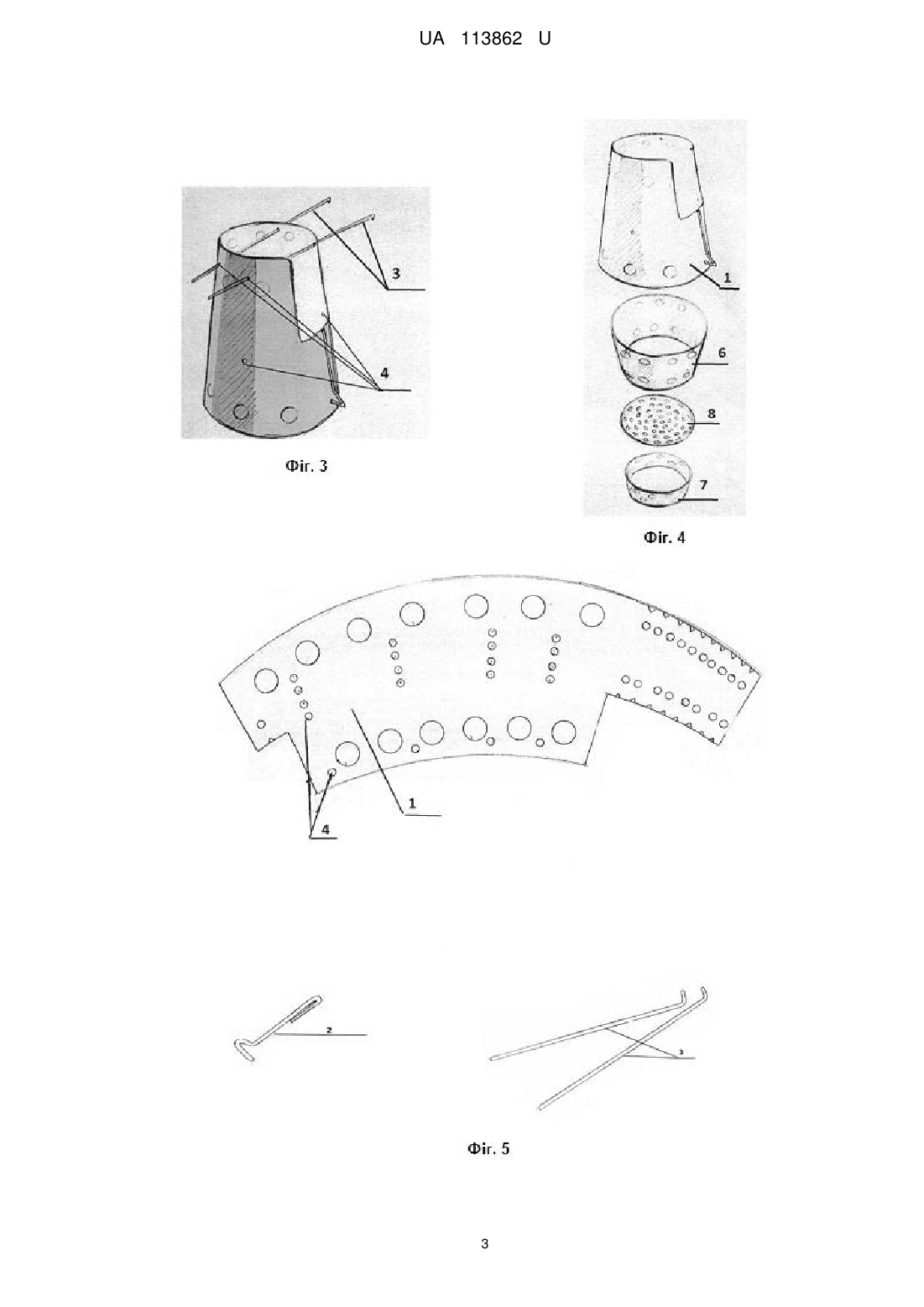

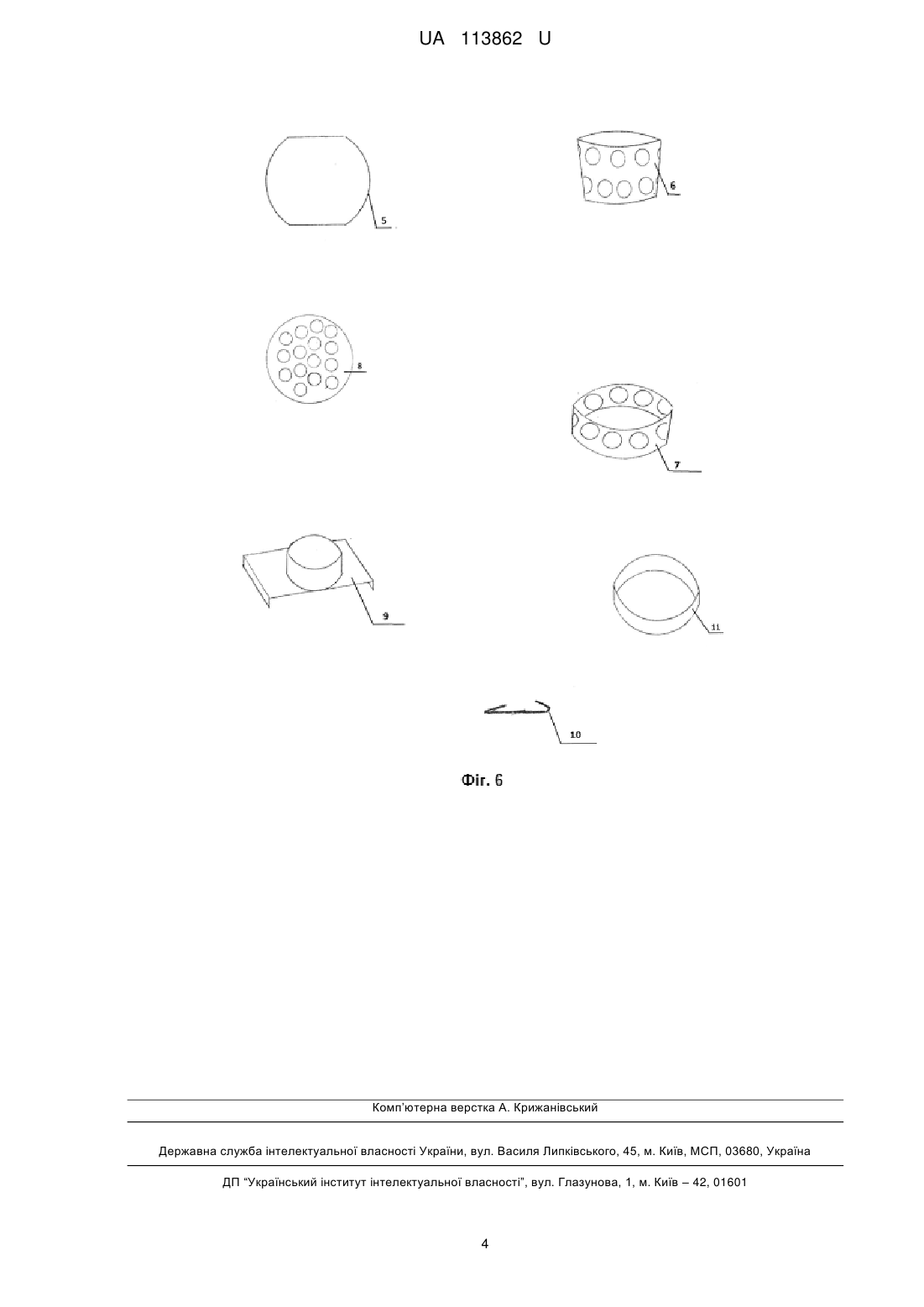

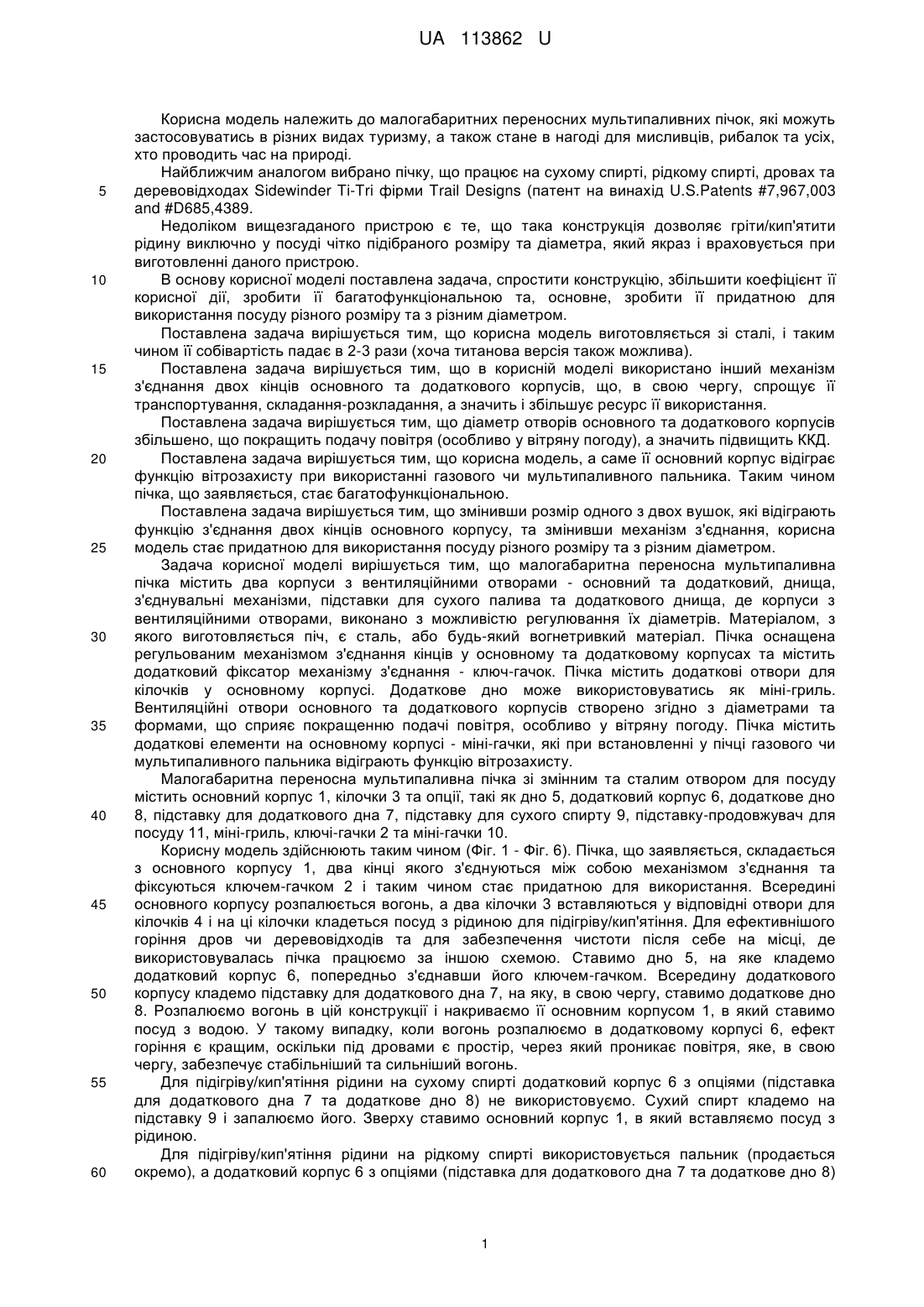

Реферат: Малогабаритна переносна мультипаливна пічка містить два титанові корпуси з вентиляційними отворами - основний та додатковий, днища, з'єднувальні механізми, підставки для сухого палива та додаткового днища. Два корпуси з вентиляційними отворами виконано з можливістю регулювання їх діаметрів. UA 113862 U (54) МАЛОГАБАРИТНА ПЕРЕНОСНА МУЛЬТИПАЛИВНА ПІЧКА UA 113862 U UA 113862 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до малогабаритних переносних мультипаливних пічок, які можуть застосовуватись в різних видах туризму, а також стане в нагоді для мисливців, рибалок та усіх, хто проводить час на природі. Найближчим аналогом вибрано пічку, що працює на сухому спирті, рідкому спирті, дровах та деревовідходах Sidewinder Ti-Tri фірми Trail Designs (патент на винахід U.S.Patents #7,967,003 and #D685,4389. Недоліком вищезгаданого пристрою є те, що така конструкція дозволяє гріти/кип'ятити рідину виключно у посуді чітко підібраного розміру та діаметра, який якраз і враховується при виготовленні даного пристрою. В основу корисної моделі поставлена задача, спростити конструкцію, збільшити коефіцієнт її корисної дії, зробити її багатофункціональною та, основне, зробити її придатною для використання посуду різного розміру та з різним діаметром. Поставлена задача вирішується тим, що корисна модель виготовляється зі сталі, і таким чином її собівартість падає в 2-3 рази (хоча титанова версія також можлива). Поставлена задача вирішується тим, що в корисній моделі використано інший механізм з'єднання двох кінців основного та додаткового корпусів, що, в свою чергу, спрощує її транспортування, складання-розкладання, а значить і збільшує ресурс її використання. Поставлена задача вирішується тим, що діаметр отворів основного та додаткового корпусів збільшено, що покращить подачу повітря (особливо у вітряну погоду), а значить підвищить ККД. Поставлена задача вирішується тим, що корисна модель, а саме її основний корпус відіграє функцію вітрозахисту при використанні газового чи мультипаливного пальника. Таким чином пічка, що заявляється, стає багатофункціональною. Поставлена задача вирішується тим, що змінивши розмір одного з двох вушок, які відіграють функцію з'єднання двох кінців основного корпусу, та змінивши механізм з'єднання, корисна модель стає придатною для використання посуду різного розміру та з різним діаметром. Задача корисної моделі вирішується тим, що малогабаритна переносна мультипаливна пічка містить два корпуси з вентиляційними отворами - основний та додатковий, днища, з'єднувальні механізми, підставки для сухого палива та додаткового днища, де корпуси з вентиляційними отворами, виконано з можливістю регулювання їх діаметрів. Матеріалом, з якого виготовляється піч, є сталь, або будь-який вогнетривкий матеріал. Пічка оснащена регульованим механізмом з'єднання кінців у основному та додатковому корпусах та містить додатковий фіксатор механізму з'єднання - ключ-гачок. Пічка містить додаткові отвори для кілочків у основному корпусі. Додаткове дно може використовуватись як міні-гриль. Вентиляційні отвори основного та додаткового корпусів створено згідно з діаметрами та формами, що сприяє покращенню подачі повітря, особливо у вітряну погоду. Пічка містить додаткові елементи на основному корпусі - міні-гачки, які при встановленні у пічці газового чи мультипаливного пальника відіграють функцію вітрозахисту. Малогабаритна переносна мультипаливна пічка зі змінним та сталим отвором для посуду містить основний корпус 1, кілочки 3 та опції, такі як дно 5, додатковий корпус 6, додаткове дно 8, підставку для додаткового дна 7, підставку для сухого спирту 9, підставку-продовжувач для посуду 11, міні-гриль, ключі-гачки 2 та міні-гачки 10. Корисну модель здійснюють таким чином (Фіг. 1 - Фіг. 6). Пічка, що заявляється, складається з основного корпусу 1, два кінці якого з'єднуються між собою механізмом з'єднання та фіксуються ключем-гачком 2 і таким чином стає придатною для використання. Всередині основного корпусу розпалюється вогонь, а два кілочки 3 вставляються у відповідні отвори для кілочків 4 і на ці кілочки кладеться посуд з рідиною для підігріву/кип'ятіння. Для ефективнішого горіння дров чи деревовідходів та для забезпечення чистоти після себе на місці, де використовувалась пічка працюємо за іншою схемою. Ставимо дно 5, на яке кладемо додатковий корпус 6, попередньо з'єднавши його ключем-гачком. Всередину додаткового корпусу кладемо підставку для додаткового дна 7, на яку, в свою чергу, ставимо додаткове дно 8. Розпалюємо вогонь в цій конструкції і накриваємо її основним корпусом 1, в який ставимо посуд з водою. У такому випадку, коли вогонь розпалюємо в додатковому корпусі 6, ефект горіння є кращим, оскільки під дровами є простір, через який проникає повітря, яке, в свою чергу, забезпечує стабільніший та сильніший вогонь. Для підігріву/кип'ятіння рідини на сухому спирті додатковий корпус 6 з опціями (підставка для додаткового дна 7 та додаткове дно 8) не використовуємо. Сухий спирт кладемо на підставку 9 і запалюємо його. Зверху ставимо основний корпус 1, в який вставляємо посуд з рідиною. Для підігріву/кип'ятіння рідини на рідкому спирті використовується пальник (продається окремо), а додатковий корпус 6 з опціями (підставка для додаткового дна 7 та додаткове дно 8) 1 UA 113862 U 5 10 не використовуємо. Кілочки 3 використовуємо, вставляючи їх в потрібні отвори. Заливаємо спирт в пальник та запалюємо. Зверху ставимо основний корпус 1, в який вставляємо посуд з рідиною. Для використання пічки як гриль, у верхні отвори 4 основного корпусу 1 вставляємо кілочки 3, на які встановлюємо міні-гриль (додаткове дно 8). Для використання пічки як вітрозахисту, підвішуємо основний корпус до посуду на міні-гачки 10. Для використання посуду з більшим або з меншим діаметром, ніж дозволяє діаметр отвору основного корпусу, використовуємо підставку-продовжувач 11, яку кладемо на кілочки, котрі встановлені у верхні отвори основного корпусу. На підставку-продовжувач 11 кладемо посуд. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Малогабаритна переносна мультипаливна пічка, яка містить два титанові корпуси з вентиляційними отворами - основний та додатковий, днища, з'єднувальні механізми, підставки для сухого палива та додаткового днища, яка відрізняється тим, що два корпуси з вентиляційними отворами, виконано з можливістю регулювання їх діаметрів. 2. Пічка за п. 1, яка відрізняється тим, що матеріалом, з якого виготовляється корпус, є сталь. 3. Пічка за одним із пп. 1-2, яка відрізняється тим, що матеріалом, з якого виготовляється корпус, є будь-який вогнетривкий матеріал. 4. Пічка за одним із пп. 1-3, яка відрізняється тим, що містить регульований механізм з'єднання кінців у основному та додатковому корпусах. 5. Пічка за одним із пп. 1-4, яка відрізняється тим, що містить додатковий фіксатор механізму з'єднання - ключ-гачок. 6. Пічка за одним із пп. 1-5, яка відрізняється тим, що містить додаткові отвори для кілочків у основному корпусі. 7. Пічка за одним із пп. 1-6, яка відрізняється тим, що додаткове дно виконане з можливістю використовуватись як міні-гриль. 8. Пічка за одним із пп. 1-7, яка відрізняється тим, що містить вентиляційні отвори основного та додаткового корпусів, виконані з можливістю зміни діаметрів та форм, що сприяє покращенню подачі повітря, особливо у вітряну погоду. 9. Пічка за одним із пп. 1-8, яка відрізняється тим, що містить додаткові елементи на основному корпусі - міні-гачки, які при встановленні у пічці газового чи мультипаливного пальника відіграють функцію вітрозахисту. 2 UA 113862 U 3 UA 113862 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
