Волокуша для порятунку поранених та постраждалих

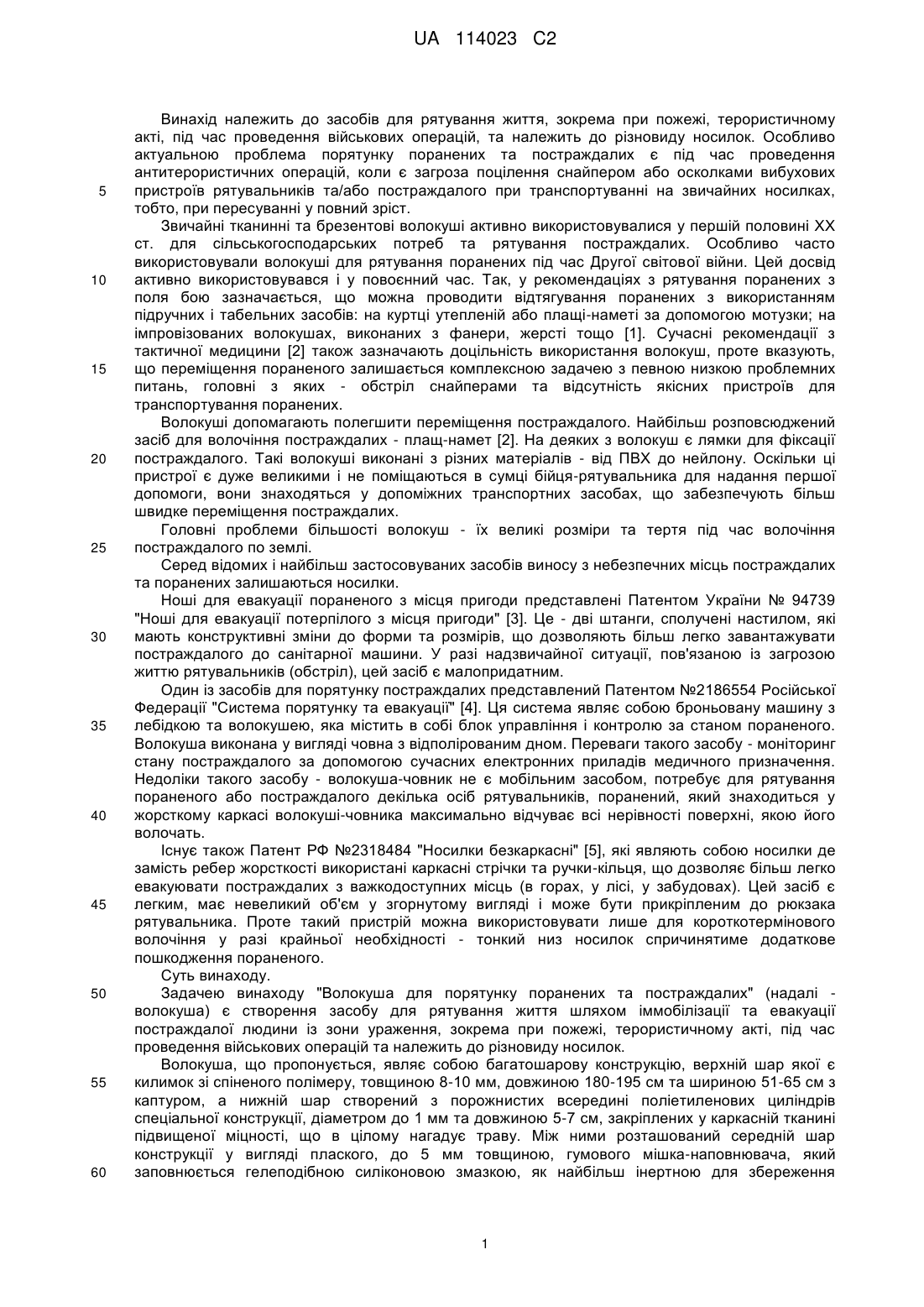

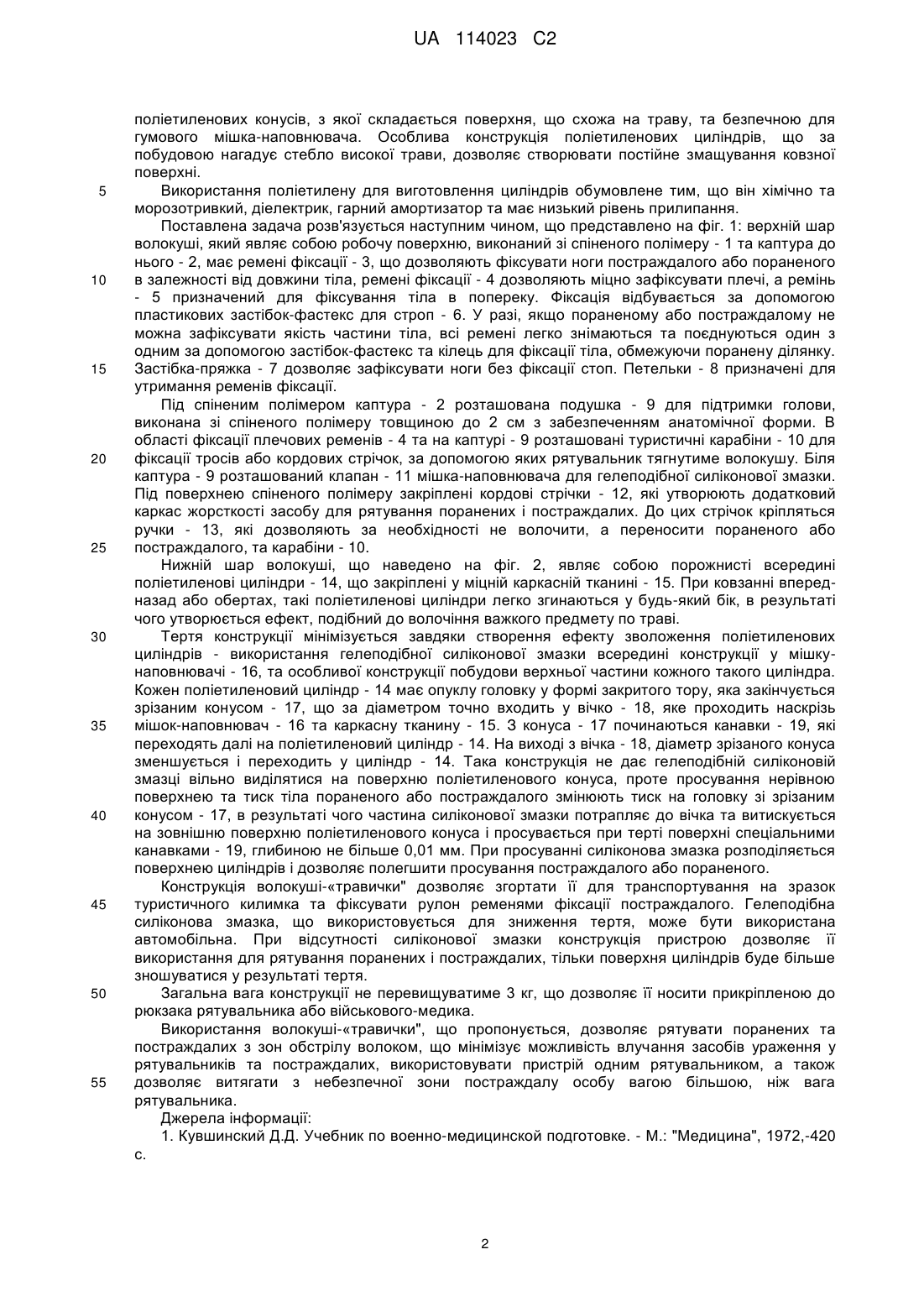

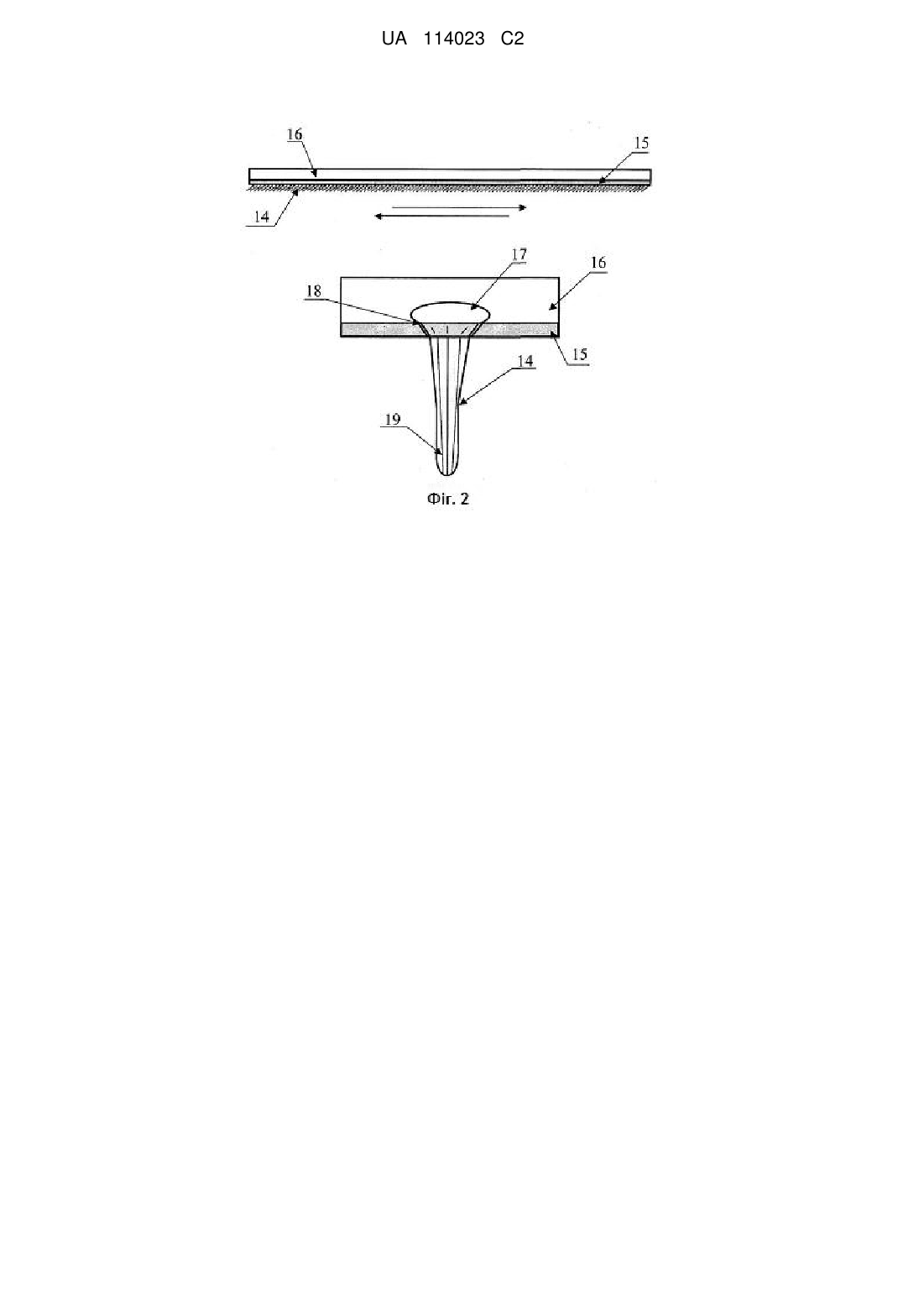

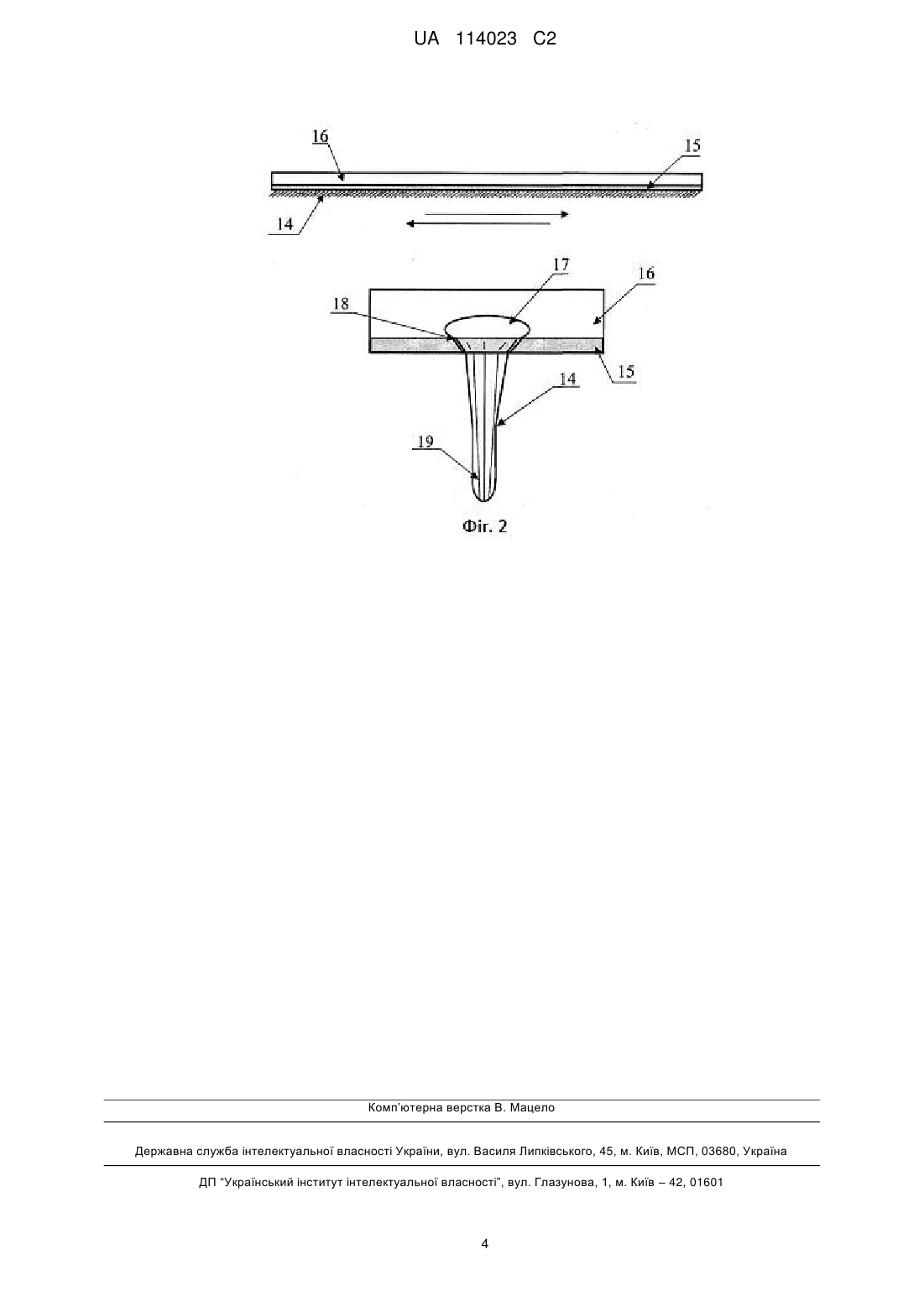

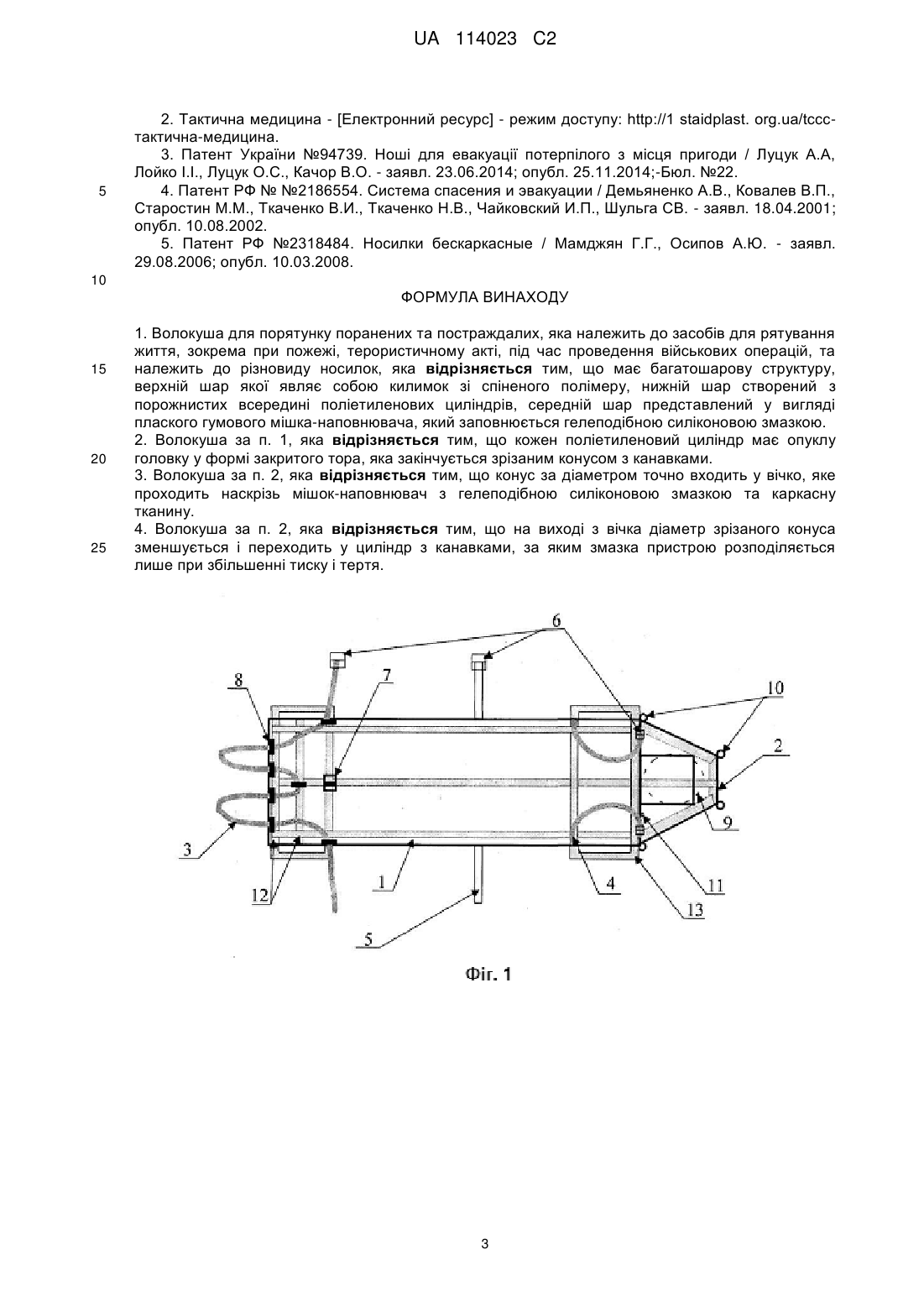

Реферат: Волокуша ля порятунку поранених та постраждалих, яка належить до засобів для рятування життя, зокрема при пожежі, терористичному акті, під час проведення військових операцій, та належить до різновиду носилок. Волокуша має багатошарову структуру, верхній шар якої являє собою килимок зі спіненого полімеру, нижній шар створений з порожнистих всередині поліетиленових циліндрів, середній шар представлений у вигляді плаского гумового мішканаповнювача, який заповнюється желеподібною силіконовою змазкою. Кожен поліетиленовий циліндр має опуклу головку у формі закритого тора, яка закінчується зрізаним конусом з канавками. Конус за діаметром точно входить у вічко, яке проходить наскрізь мішок-наповнювач з гелеподібною силіконовою змазкою та каркасну тканину. На виході з вічка діаметр зрізаного конуса зменшується і переходить у циліндр з канавками, за яким змазка пристрою розподіляється лише при збільшенні тиску і тертя. Використання волокуші дозволяє рятувати поранених та постраждалих з зон обстрілу волоком, що мінімізує можливість влучання засобів ураження у рятувальників та постраждалих, використовувати пристрій одним рятувальником, а також дозволяє витягати з небезпечної зони постраждалу особу вагою, більшою, ніж вага рятувальника. UA 114023 C2 (12) UA 114023 C2 UA 114023 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до засобів для рятування життя, зокрема при пожежі, терористичному акті, під час проведення військових операцій, та належить до різновиду носилок. Особливо актуальною проблема порятунку поранених та постраждалих є під час проведення антитерористичних операцій, коли є загроза поцілення снайпером або осколками вибухових пристроїв рятувальників та/або постраждалого при транспортуванні на звичайних носилках, тобто, при пересуванні у повний зріст. Звичайні тканинні та брезентові волокуші активно використовувалися у першій половині XX ст. для сільськогосподарських потреб та рятування постраждалих. Особливо часто використовували волокуші для рятування поранених під час Другої світової війни. Цей досвід активно використовувався і у повоєнний час. Так, у рекомендаціях з рятування поранених з поля бою зазначається, що можна проводити відтягування поранених з використанням підручних і табельних засобів: на куртці утепленій або плащі-наметі за допомогою мотузки; на імпровізованих волокушах, виконаних з фанери, жерсті тощо [1]. Сучасні рекомендації з тактичної медицини [2] також зазначають доцільність використання волокуш, проте вказують, що переміщення пораненого залишається комплексною задачею з певною низкою проблемних питань, головні з яких - обстріл снайперами та відсутність якісних пристроїв для транспортування поранених. Волокуші допомагають полегшити переміщення постраждалого. Найбільш розповсюджений засіб для волочіння постраждалих - плащ-намет [2]. На деяких з волокуш є лямки для фіксації постраждалого. Такі волокуші виконані з різних матеріалів - від ПВХ до нейлону. Оскільки ці пристрої є дуже великими і не поміщаються в сумці бійця-рятувальника для надання першої допомоги, вони знаходяться у допоміжних транспортних засобах, що забезпечують більш швидке переміщення постраждалих. Головні проблеми більшості волокуш - їх великі розміри та тертя під час волочіння постраждалого по землі. Серед відомих і найбільш застосовуваних засобів виносу з небезпечних місць постраждалих та поранених залишаються носилки. Ноші для евакуації пораненого з місця пригоди представлені Патентом України № 94739 "Ноші для евакуації потерпілого з місця пригоди" [3]. Це - дві штанги, сполучені настилом, які мають конструктивні зміни до форми та розмірів, що дозволяють більш легко завантажувати постраждалого до санітарної машини. У разі надзвичайної ситуації, пов'язаною із загрозою життю рятувальників (обстріл), цей засіб є малопридатним. Один із засобів для порятунку постраждалих представлений Патентом №2186554 Російської Федерації "Система порятунку та евакуації" [4]. Ця система являє собою броньовану машину з лебідкою та волокушею, яка містить в собі блок управління і контролю за станом пораненого. Волокуша виконана у вигляді човна з відполірованим дном. Переваги такого засобу - моніторинг стану постраждалого за допомогою сучасних електронних приладів медичного призначення. Недоліки такого засобу - волокуша-човник не є мобільним засобом, потребує для рятування пораненого або постраждалого декілька осіб рятувальників, поранений, який знаходиться у жорсткому каркасі волокуші-човника максимально відчуває всі нерівності поверхні, якою його волочать. Існує також Патент РФ №2318484 "Носилки безкаркасні" [5], які являють собою носилки де замість ребер жорсткості використані каркасні стрічки та ручки-кільця, що дозволяє більш легко евакуювати постраждалих з важкодоступних місць (в горах, у лісі, у забудовах). Цей засіб є легким, має невеликий об'єм у згорнутому вигляді і може бути прикріпленим до рюкзака рятувальника. Проте такий пристрій можна використовувати лише для короткотермінового волочіння у разі крайньої необхідності - тонкий низ носилок спричинятиме додаткове пошкодження пораненого. Суть винаходу. Задачею винаходу "Волокуша для порятунку поранених та постраждалих" (надалі волокуша) є створення засобу для рятування життя шляхом іммобілізації та евакуації постраждалої людини із зони ураження, зокрема при пожежі, терористичному акті, під час проведення військових операцій та належить до різновиду носилок. Волокуша, що пропонується, являє собою багатошарову конструкцію, верхній шар якої є килимок зі спіненого полімеру, товщиною 8-10 мм, довжиною 180-195 см та шириною 51-65 см з каптуром, а нижній шар створений з порожнистих всередині поліетиленових циліндрів спеціальної конструкції, діаметром до 1 мм та довжиною 5-7 см, закріплених у каркасній тканині підвищеної міцності, що в цілому нагадує траву. Між ними розташований середній шар конструкції у вигляді плаского, до 5 мм товщиною, гумового мішка-наповнювача, який заповнюється гелеподібною силіконовою змазкою, як найбільш інертною для збереження 1 UA 114023 C2 5 10 15 20 25 30 35 40 45 50 55 поліетиленових конусів, з якої складається поверхня, що схожа на траву, та безпечною для гумового мішка-наповнювача. Особлива конструкція поліетиленових циліндрів, що за побудовою нагадує стебло високої трави, дозволяє створювати постійне змащування ковзної поверхні. Використання поліетилену для виготовлення циліндрів обумовлене тим, що він хімічно та морозотривкий, діелектрик, гарний амортизатор та має низький рівень прилипання. Поставлена задача розв'язується наступним чином, що представлено на фіг. 1: верхній шар волокуші, який являє собою робочу поверхню, виконаний зі спіненого полімеру - 1 та каптура до нього - 2, має ремені фіксації - 3, що дозволяють фіксувати ноги постраждалого або пораненого в залежності від довжини тіла, ремені фіксації - 4 дозволяють міцно зафіксувати плечі, а ремінь - 5 призначений для фіксування тіла в попереку. Фіксація відбувається за допомогою пластикових застібок-фастекс для строп - 6. У разі, якщо пораненому або постраждалому не можна зафіксувати якість частини тіла, всі ремені легко знімаються та поєднуються один з одним за допомогою застібок-фастекс та кілець для фіксації тіла, обмежуючи поранену ділянку. Застібка-пряжка - 7 дозволяє зафіксувати ноги без фіксації стоп. Петельки - 8 призначені для утримання ременів фіксації. Під спіненим полімером каптура - 2 розташована подушка - 9 для підтримки голови, виконана зі спіненого полімеру товщиною до 2 см з забезпеченням анатомічної форми. В області фіксації плечових ременів - 4 та на каптурі - 9 розташовані туристичні карабіни - 10 для фіксації тросів або кордових стрічок, за допомогою яких рятувальник тягнутиме волокушу. Біля каптура - 9 розташований клапан - 11 мішка-наповнювача для гелеподібної силіконової змазки. Під поверхнею спіненого полімеру закріплені кордові стрічки - 12, які утворюють додатковий каркас жорсткості засобу для рятування поранених і постраждалих. До цих стрічок кріпляться ручки - 13, які дозволяють за необхідності не волочити, а переносити пораненого або постраждалого, та карабіни - 10. Нижній шар волокуші, що наведено на фіг. 2, являє собою порожнисті всередині поліетиленові циліндри - 14, що закріплені у міцній каркасній тканині - 15. При ковзанні впередназад або обертах, такі поліетиленові циліндри легко згинаються у будь-який бік, в результаті чого утворюється ефект, подібний до волочіння важкого предмету по траві. Тертя конструкції мінімізується завдяки створення ефекту зволоження поліетиленових циліндрів - використання гелеподібної силіконової змазки всередині конструкції у мішкунаповнювачі - 16, та особливої конструкції побудови верхньої частини кожного такого циліндра. Кожен поліетиленовий циліндр - 14 має опуклу головку у формі закритого тору, яка закінчується зрізаним конусом - 17, що за діаметром точно входить у вічко - 18, яке проходить наскрізь мішок-наповнювач - 16 та каркасну тканину - 15. З конуса - 17 починаються канавки - 19, які переходять далі на поліетиленовий циліндр - 14. На виході з вічка - 18, діаметр зрізаного конуса зменшується і переходить у циліндр - 14. Така конструкція не дає гелеподібній силіконовій змазці вільно виділятися на поверхню поліетиленового конуса, проте просування нерівною поверхнею та тиск тіла пораненого або постраждалого змінюють тиск на головку зі зрізаним конусом - 17, в результаті чого частина силіконової змазки потрапляє до вічка та витискується на зовнішню поверхню поліетиленового конуса і просувається при терті поверхні спеціальними канавками - 19, глибиною не більше 0,01 мм. При просуванні силіконова змазка розподіляється поверхнею циліндрів і дозволяє полегшити просування постраждалого або пораненого. Конструкція волокуші-«травички" дозволяє згортати її для транспортування на зразок туристичного килимка та фіксувати рулон ременями фіксації постраждалого. Гелеподібна силіконова змазка, що використовується для зниження тертя, може бути використана автомобільна. При відсутності силіконової змазки конструкція пристрою дозволяє її використання для рятування поранених і постраждалих, тільки поверхня циліндрів буде більше зношуватися у результаті тертя. Загальна вага конструкції не перевищуватиме 3 кг, що дозволяє її носити прикріпленою до рюкзака рятувальника або військового-медика. Використання волокуші-«травички", що пропонується, дозволяє рятувати поранених та постраждалих з зон обстрілу волоком, що мінімізує можливість влучання засобів ураження у рятувальників та постраждалих, використовувати пристрій одним рятувальником, а також дозволяє витягати з небезпечної зони постраждалу особу вагою більшою, ніж вага рятувальника. Джерела інформації: 1. Кувшинский Д.Д. Учебник по военно-медицинской подготовке. - М.: "Медицина", 1972,-420 с. 2 UA 114023 C2 5 2. Тактична медицина - [Електронний ресурс] - режим доступу: http://1 staidplast. org.ua/tcccтактична-медицина. 3. Патент України №94739. Ноші для евакуації потерпілого з місця пригоди / Луцук А.А, Лойко І.І., Луцук О.С., Качор В.О. - заявл. 23.06.2014; опубл. 25.11.2014;-Бюл. №22. 4. Патент РФ № №2186554. Система спасения и эвакуации / Демьяненко А.В., Ковалев В.П., Старостин М.М., Ткаченко В.И., Ткаченко Н.В., Чайковский И.П., Шульга СВ. - заявл. 18.04.2001; опубл. 10.08.2002. 5. Патент РФ №2318484. Носилки бескаркасные / Мамджян Г.Г., Осипов А.Ю. - заявл. 29.08.2006; опубл. 10.03.2008. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 1. Волокуша для порятунку поранених та постраждалих, яка належить до засобів для рятування життя, зокрема при пожежі, терористичному акті, під час проведення військових операцій, та належить до різновиду носилок, яка відрізняється тим, що має багатошарову структуру, верхній шар якої являє собою килимок зі спіненого полімеру, нижній шар створений з порожнистих всередині поліетиленових циліндрів, середній шар представлений у вигляді плаского гумового мішка-наповнювача, який заповнюється гелеподібною силіконовою змазкою. 2. Волокуша за п. 1, яка відрізняється тим, що кожен поліетиленовий циліндр має опуклу головку у формі закритого тора, яка закінчується зрізаним конусом з канавками. 3. Волокуша за п. 2, яка відрізняється тим, що конус за діаметром точно входить у вічко, яке проходить наскрізь мішок-наповнювач з гелеподібною силіконовою змазкою та каркасну тканину. 4. Волокуша за п. 2, яка відрізняється тим, що на виході з вічка діаметр зрізаного конуса зменшується і переходить у циліндр з канавками, за яким змазка пристрою розподіляється лише при збільшенні тиску і тертя. 3 UA 114023 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
