Механізм золовидалення

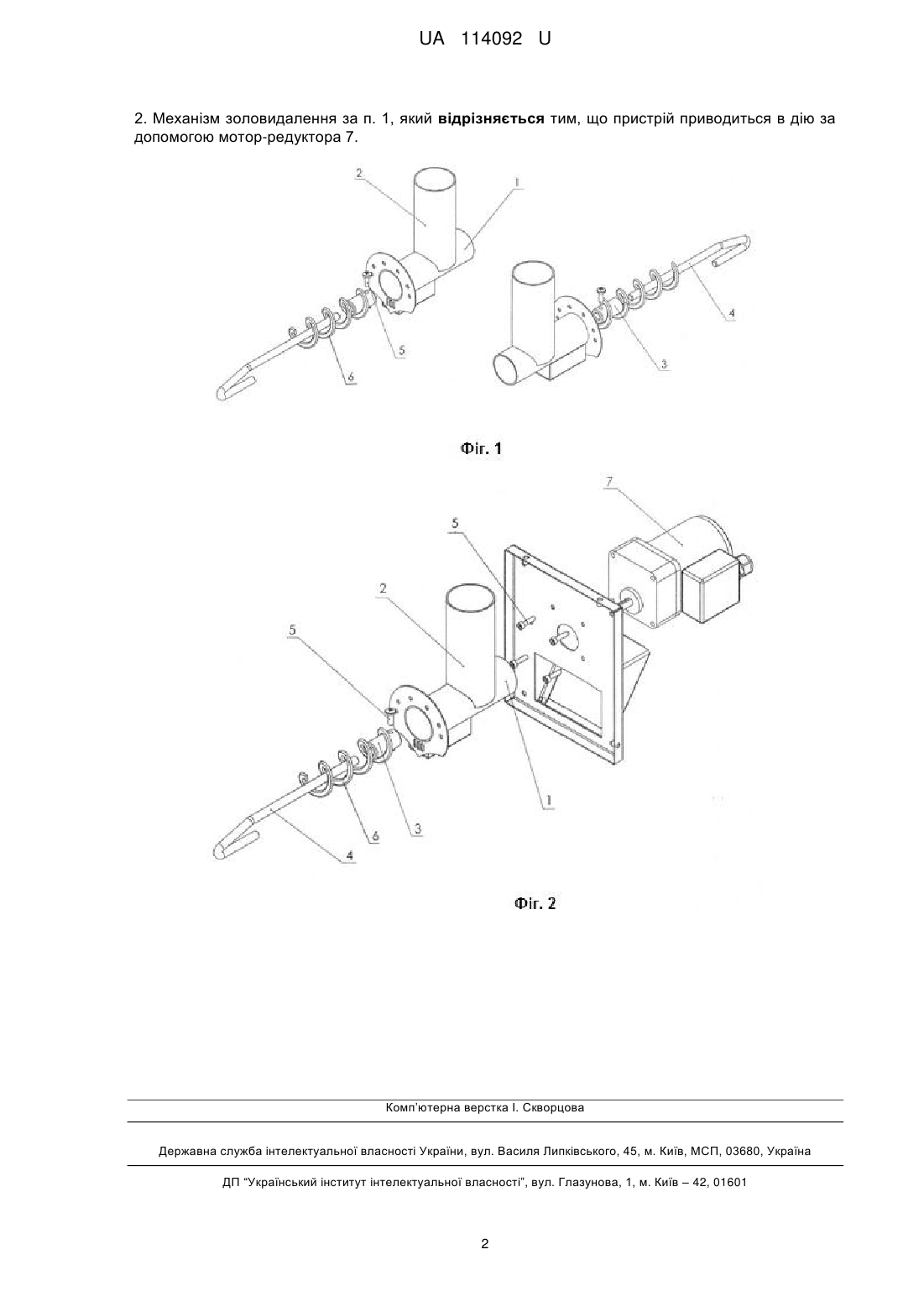

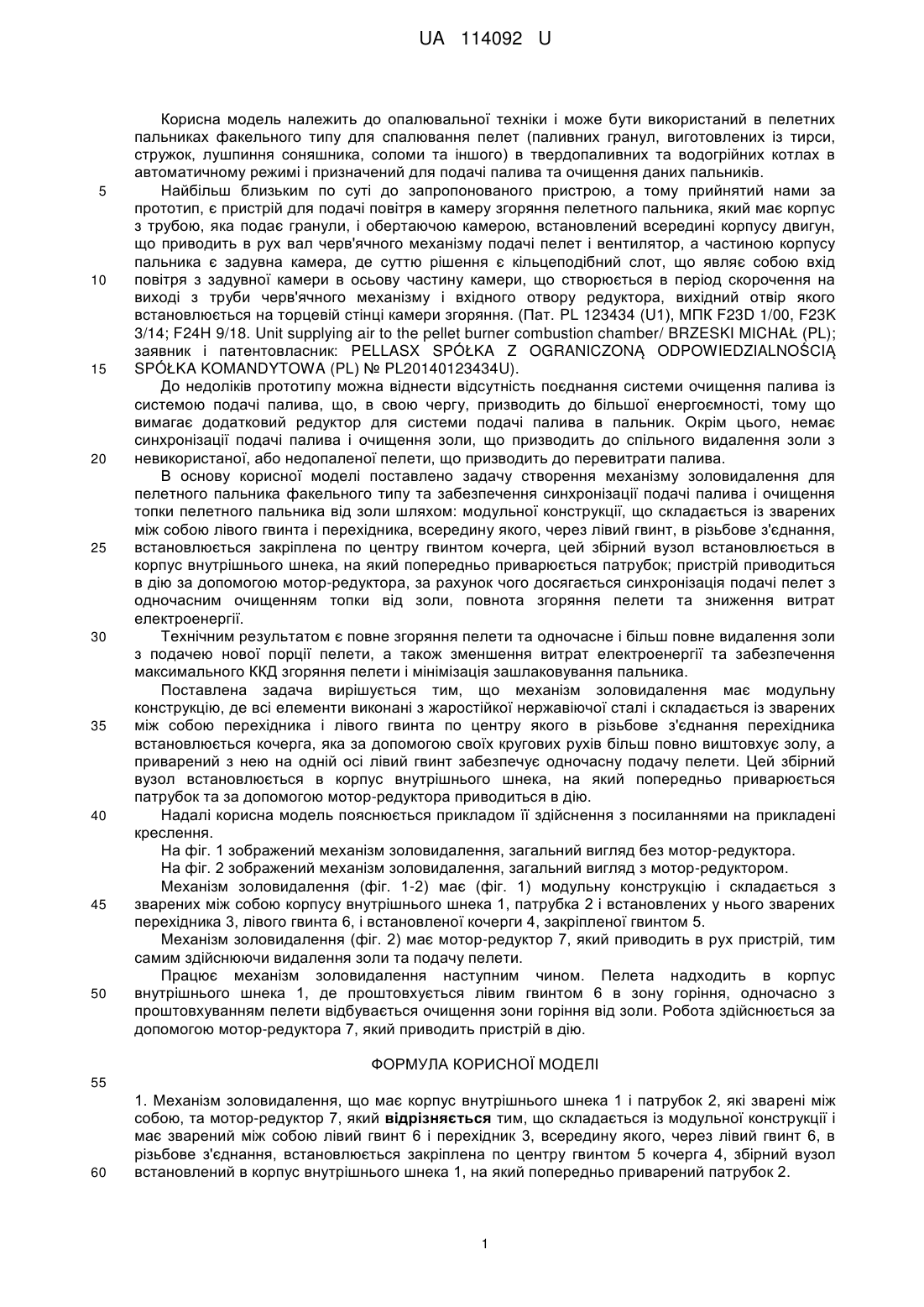

Реферат: Механізм золовидалення має корпус внутрішнього шнека 1 і патрубок 2, які зварені між собою, та мотор-редуктор 7. Механізм складається із модульної конструкції і має зварений між собою лівий гвинт 6 і перехідник 3, всередину якого, через лівий гвинт 6, в різьбове з'єднання, встановлюється закріплена по центру гвинтом 5 кочерга 4. Збірний вузол встановлюється в корпус внутрішнього шнека 1, на який попередньо приварюється патрубок 2. UA 114092 U (54) МЕХАНІЗМ ЗОЛОВИДАЛЕННЯ UA 114092 U UA 114092 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до опалювальної техніки і може бути використаний в пелетних пальниках факельного типу для спалювання пелет (паливних гранул, виготовлених із тирси, стружок, лушпиння соняшника, соломи та іншого) в твердопаливних та водогрійних котлах в автоматичному режимі і призначений для подачі палива та очищення даних пальників. Найбільш близьким по суті до запропонованого пристрою, а тому прийнятий нами за прототип, є пристрій для подачі повітря в камеру згоряння пелетного пальника, який має корпус з трубою, яка подає гранули, і обертаючою камерою, встановлений всередині корпусу двигун, що приводить в рух вал черв'ячного механізму подачі пелет і вентилятор, а частиною корпусу пальника є задувна камера, де суттю рішення є кільцеподібний слот, що являє собою вхід повітря з задувної камери в осьову частину камери, що створюється в період скорочення на виході з труби черв'ячного механізму і вхідного отвору редуктора, вихідний отвір якого встановлюється на торцевій стінці камери згоряння. (Пат. PL 123434 (U1), МПК F23D 1/00, F23K 3/14; F24H 9/18. Unit supplying air to the pellet burner combustion chamber/ BRZESKI MICHAŁ (PL); заявник і патентовласник: PELLASX SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ SPÓŁKA KOMANDYTOWA (PL) № PL20140123434U). До недоліків прототипу можна віднести відсутність поєднання системи очищення палива із системою подачі палива, що, в свою чергу, призводить до більшої енергоємності, тому що вимагає додатковий редуктор для системи подачі палива в пальник. Окрім цього, немає синхронізації подачі палива і очищення золи, що призводить до спільного видалення золи з невикористаної, або недопаленої пелети, що призводить до перевитрати палива. В основу корисної моделі поставлено задачу створення механізму золовидалення для пелетного пальника факельного типу та забезпечення синхронізації подачі палива і очищення топки пелетного пальника від золи шляхом: модульної конструкції, що складається із зварених між собою лівого гвинта і перехідника, всередину якого, через лівий гвинт, в різьбове з'єднання, встановлюється закріплена по центру гвинтом кочерга, цей збірний вузол встановлюється в корпус внутрішнього шнека, на який попередньо приварюється патрубок; пристрій приводиться в дію за допомогою мотор-редуктора, за рахунок чого досягається синхронізація подачі пелет з одночасним очищенням топки від золи, повнота згоряння пелети та зниження витрат електроенергії. Технічним результатом є повне згоряння пелети та одночасне і більш повне видалення золи з подачею нової порції пелети, а також зменшення витрат електроенергії та забезпечення максимального ККД згоряння пелети і мінімізація зашлаковування пальника. Поставлена задача вирішується тим, що механізм золовидалення має модульну конструкцію, де всі елементи виконані з жаростійкої нержавіючої сталі і складається із зварених між собою перехідника і лівого гвинта по центру якого в різьбове з'єднання перехідника встановлюється кочерга, яка за допомогою своїх кругових рухів більш повно виштовхує золу, а приварений з нею на одній осі лівий гвинт забезпечує одночасну подачу пелети. Цей збірний вузол встановлюється в корпус внутрішнього шнека, на який попередньо приварюється патрубок та за допомогою мотор-редуктора приводиться в дію. Надалі корисна модель пояснюється прикладом її здійснення з посиланнями на прикладені креслення. На фіг. 1 зображений механізм золовидалення, загальний вигляд без мотор-редуктора. На фіг. 2 зображений механізм золовидалення, загальний вигляд з мотор-редуктором. Механізм золовидалення (фіг. 1-2) має (фіг. 1) модульну конструкцію і складається з зварених між собою корпусу внутрішнього шнека 1, патрубка 2 і встановлених у нього зварених перехідника 3, лівого гвинта 6, і встановленої кочерги 4, закріпленої гвинтом 5. Механізм золовидалення (фіг. 2) має мотор-редуктор 7, який приводить в рух пристрій, тим самим здійснюючи видалення золи та подачу пелети. Працює механізм золовидалення наступним чином. Пелета надходить в корпус внутрішнього шнека 1, де проштовхується лівим гвинтом 6 в зону горіння, одночасно з проштовхуванням пелети відбувається очищення зони горіння від золи. Робота здійснюється за допомогою мотор-редуктора 7, який приводить пристрій в дію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Механізм золовидалення, що має корпус внутрішнього шнека 1 і патрубок 2, які зварені між собою, та мотор-редуктор 7, який відрізняється тим, що складається із модульної конструкції і має зварений між собою лівий гвинт 6 і перехідник 3, всередину якого, через лівий гвинт 6, в різьбове з'єднання, встановлюється закріплена по центру гвинтом 5 кочерга 4, збірний вузол встановлений в корпус внутрішнього шнека 1, на який попередньо приварений патрубок 2. 1 UA 114092 U 2. Механізм золовидалення за п. 1, який відрізняється тим, що пристрій приводиться в дію за допомогою мотор-редуктора 7. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
