Глушник звуку пострілу стрілецької зброї

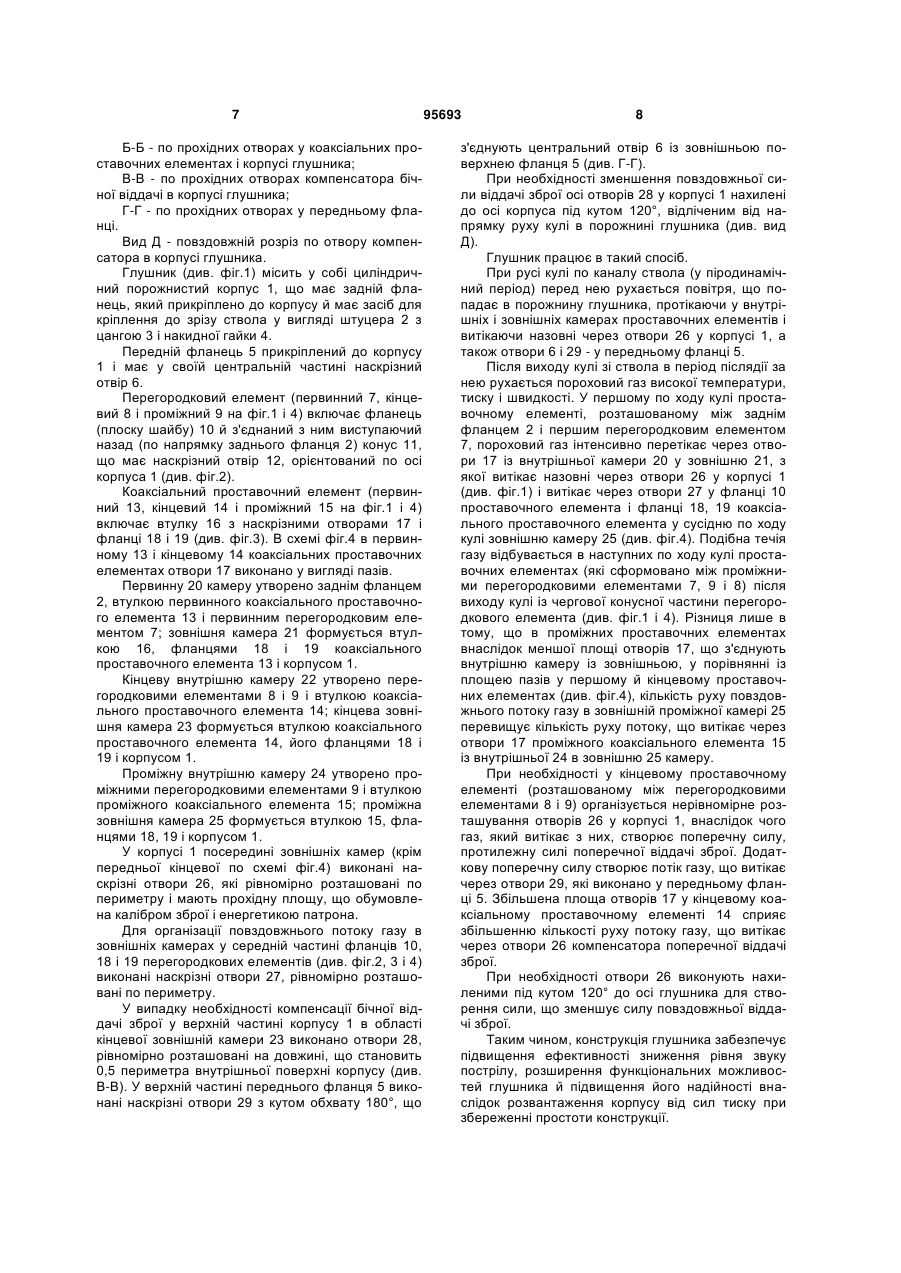

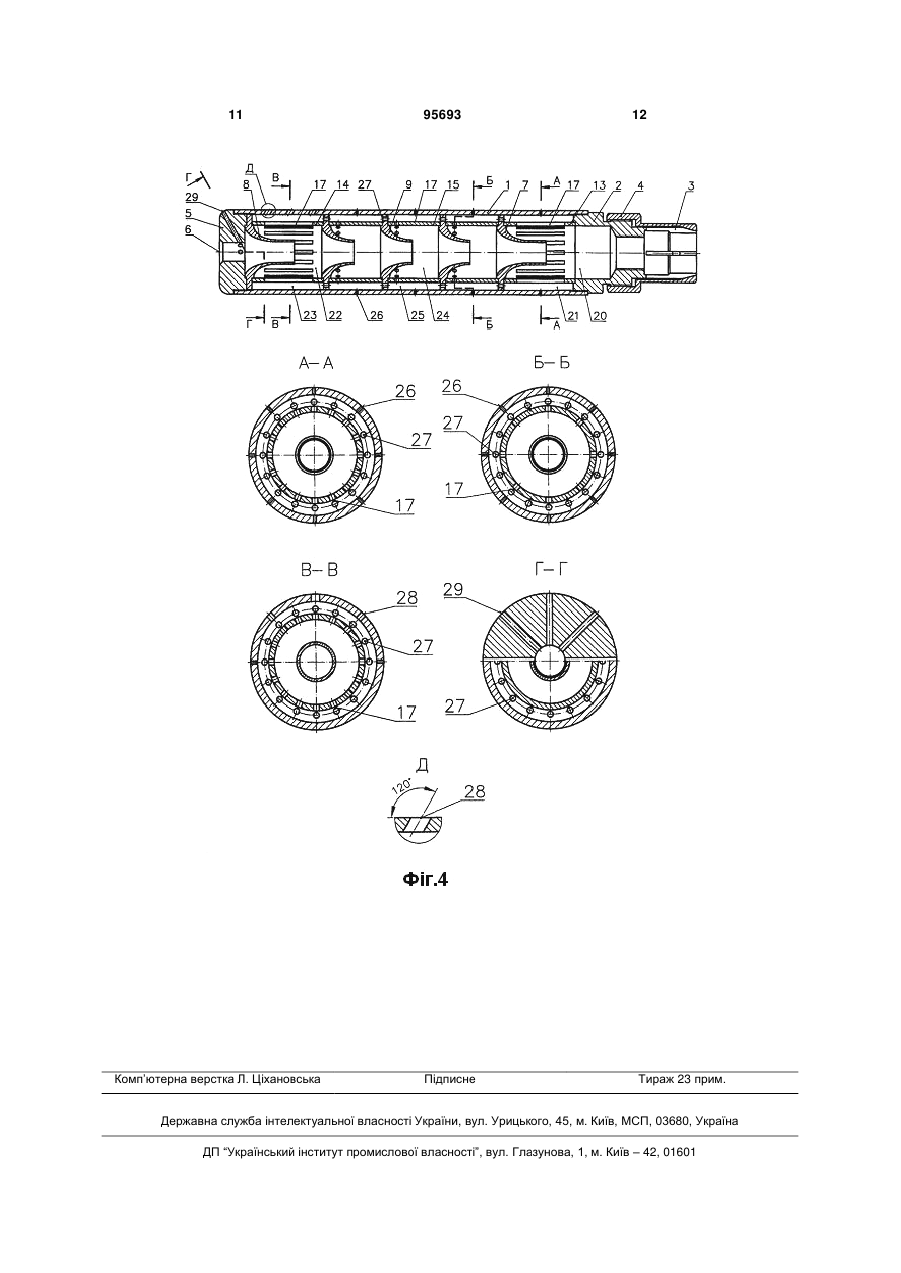

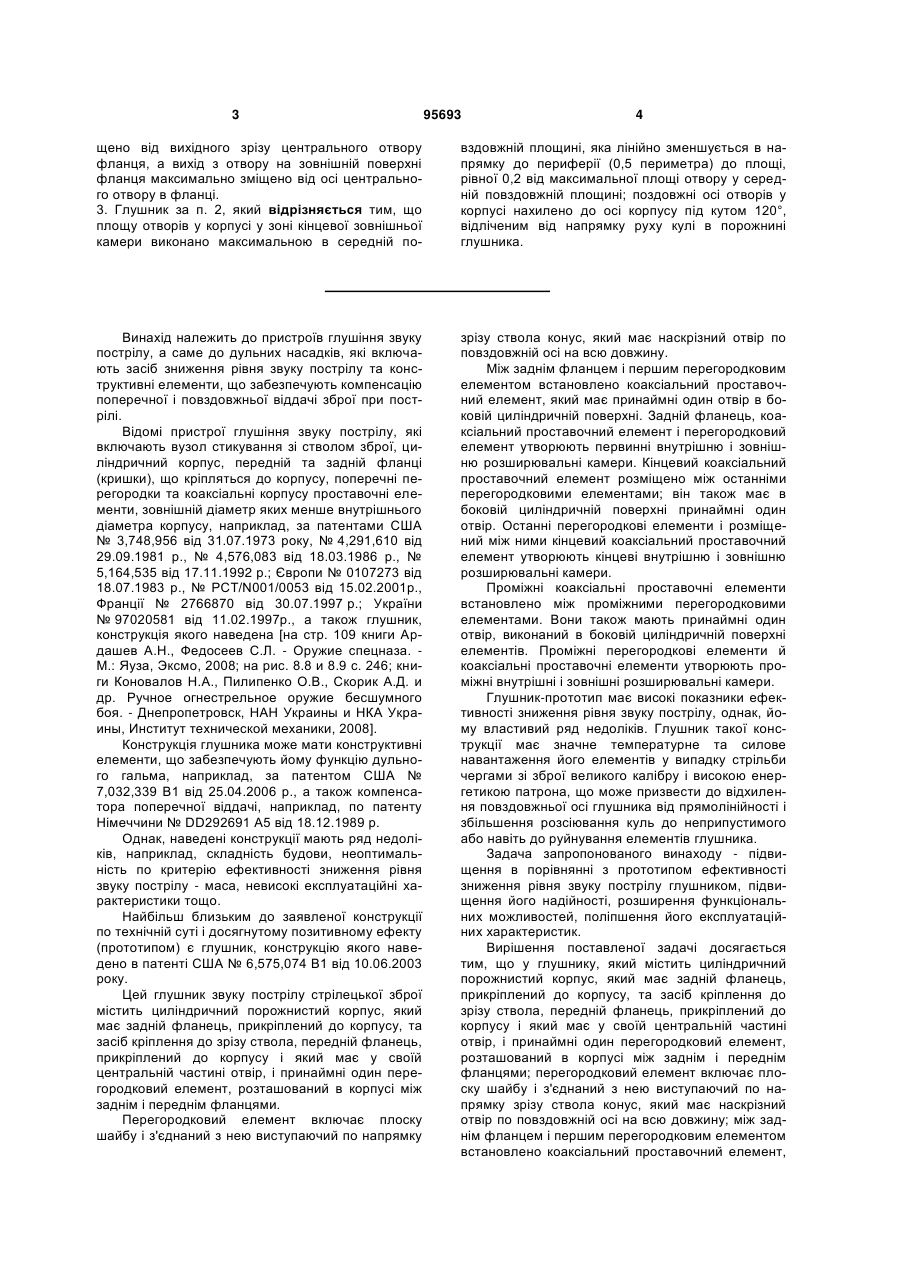

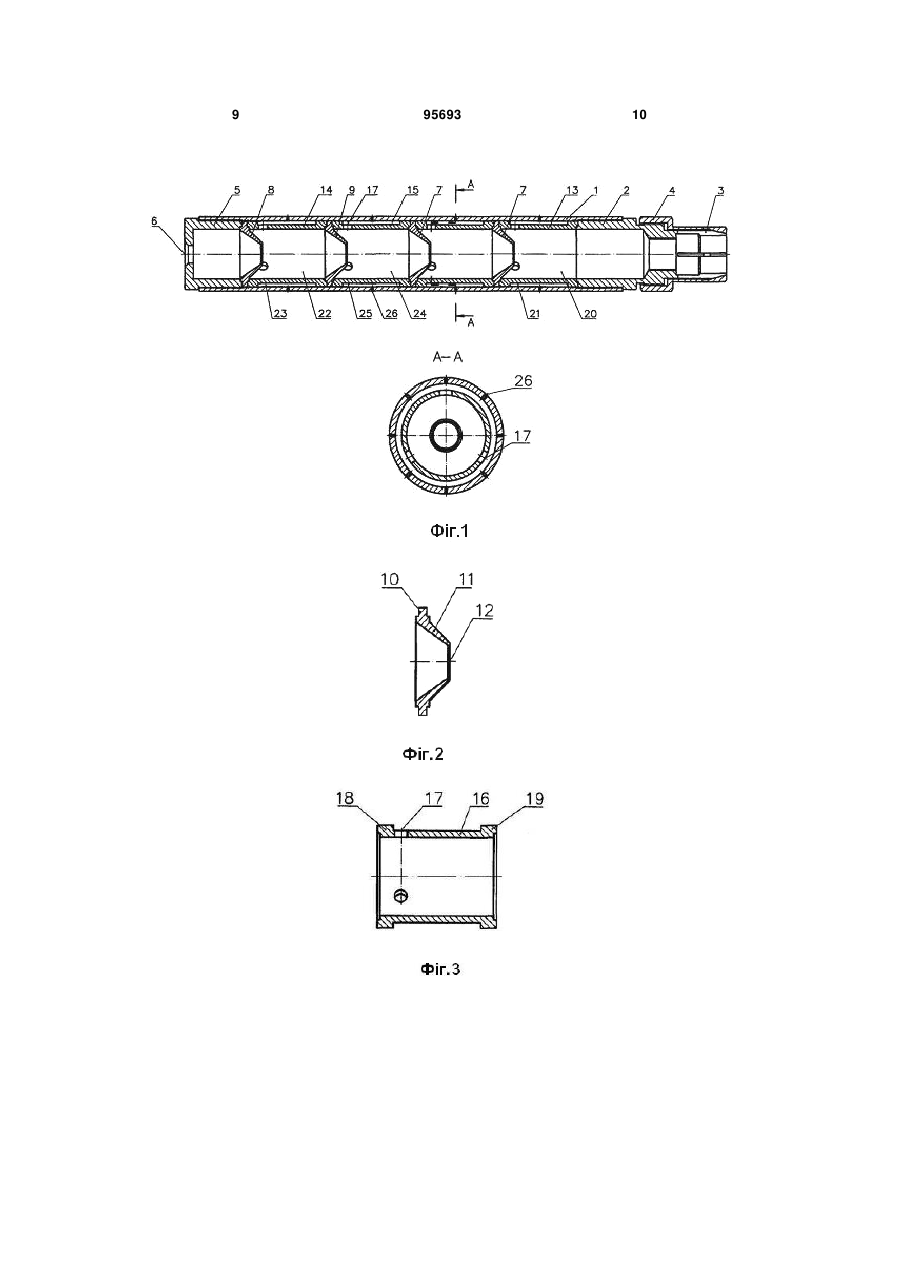

1. Глушник звуку пострілу стрілецької зброї, що містить циліндричний порожнистий корпус, який має задній фланець, прикріплений до корпусу, та засіб кріплення до зрізу ствола, передній фланець, прикріплений до корпусу, який має у своїй центральній частині отвір, і принаймні один перегородковий елемент, розташований в корпусі між заднім і переднім фланцями; перегородковий елемент включає плоску шайбу і з'єднаний з нею виступаючий по напрямку зрізу ствола конус, який має наскрізний отвір по повздовжній осі на всю довжину; між заднім фланцем і першим перегородковим елементом встановлено перший коаксіальний проставочний елемент, який має принаймні один отвір в боковій циліндричній поверхні; задній фланець, перший коаксіальний проставочний елемент і перший перегородковий елемент утворюють первинні внутрішню і зовнішню розширювальні камери; кінцевий коаксіальний проставочний елемент розміщено між останнім і проміжним перегородковими елементами, він також має в боковій циліндричній поверхні принаймні один отвір; останні перегородкові елементі і розміщений між ними кінцевий коаксіальний проставочний елемент утворюють кінцеві внутрішню і зовнішню розширювальні камери; проміжні коаксіальні проставочні елементи встановлено між проміжними перегородковими елементами, вони також мають 2 (19) 1 3 95693 4 щено від вихідного зрізу центрального отвору фланця, а вихід з отвору на зовнішній поверхні фланця максимально зміщено від осі центрального отвору в фланці. 3. Глушник за п. 2, який відрізняється тим, що площу отворів у корпусі у зоні кінцевої зовнішньої камери виконано максимальною в середній по вздовжній площині, яка лінійно зменшується в напрямку до периферії (0,5 периметра) до площі, рівної 0,2 від максимальної площі отвору у середній повздовжній площині; поздовжні осі отворів у корпусі нахилено до осі корпусу під кутом 120°, відліченим від напрямку руху кулі в порожнині глушника. Винахід належить до пристроїв глушіння звуку пострілу, а саме до дульних насадків, які включають засіб зниження рівня звуку пострілу та конструктивні елементи, що забезпечують компенсацію поперечної і повздовжньої віддачі зброї при пострілі. Відомі пристрої глушіння звуку пострілу, які включають вузол стикування зі стволом зброї, циліндричний корпус, передній та задній фланці (кришки), що кріпляться до корпусу, поперечні перегородки та коаксіальні корпусу проставочні елементи, зовнішній діаметр яких менше внутрішнього діаметра корпусу, наприклад, за патентами США № 3,748,956 від 31.07.1973 року, № 4,291,610 від 29.09.1981 р., № 4,576,083 від 18.03.1986 р., № 5,164,535 від 17.11.1992 р.; Європи № 0107273 від 18.07.1983 р., № PCT/N001/0053 від 15.02.2001p., Франції № 2766870 від 30.07.1997 р.; України № 97020581 від 11.02.1997p., а також глушник, конструкція якого наведена [на стр. 109 книги Ардашев А.Н., Федосеев С.Л. - Оружие спецназа. М.: Яуза, Эксмо, 2008; на рис. 8.8 и 8.9 с. 246; книги Коновалов Н.А., Пилипенко О.В., Скорик А.Д. и др. Ручное огнестрельное оружие бесшумного боя. - Днепропетровск, НАН Украины и НКА Украины, Институт технической механики, 2008]. Конструкція глушника може мати конструктивні елементи, що забезпечують йому функцію дульного гальма, наприклад, за патентом США № 7,032,339 В1 від 25.04.2006 р., а також компенсатора поперечної віддачі, наприклад, по патенту Німеччини № DD292691 А5 від 18.12.1989 р. Однак, наведені конструкції мають ряд недоліків, наприклад, складність будови, неоптимальність по критерію ефективності зниження рівня звуку пострілу - маса, невисокі експлуатаційні характеристики тощо. Найбільш близьким до заявленої конструкції по технічній суті і досягнутому позитивному ефекту (прототипом) є глушник, конструкцію якого наведено в патенті США № 6,575,074 В1 від 10.06.2003 року. Цей глушник звуку пострілу стрілецької зброї містить циліндричний порожнистий корпус, який має задній фланець, прикріплений до корпусу, та засіб кріплення до зрізу ствола, передній фланець, прикріплений до корпусу і який має у своїй центральній частині отвір, і принаймні один перегородковий елемент, розташований в корпусі між заднім і переднім фланцями. Перегородковий елемент включає плоску шайбу і з'єднаний з нею виступаючий по напрямку зрізу ствола конус, який має наскрізний отвір по повздовжній осі на всю довжину. Між заднім фланцем і першим перегородковим елементом встановлено коаксіальний проставочний елемент, який має принаймні один отвір в боковій циліндричній поверхні. Задній фланець, коаксіальний проставочний елемент і перегородковий елемент утворюють первинні внутрішню і зовнішню розширювальні камери. Кінцевий коаксіальний проставочний елемент розміщено між останніми перегородковими елементами; він також має в боковій циліндричній поверхні принаймні один отвір. Останні перегородкові елементи і розміщений між ними кінцевий коаксіальний проставочний елемент утворюють кінцеві внутрішню і зовнішню розширювальні камери. Проміжні коаксіальні проставочні елементи встановлено між проміжними перегородковими елементами. Вони також мають принаймні один отвір, виконаний в боковій циліндричній поверхні елементів. Проміжні перегородкові елементи й коаксіальні проставочні елементи утворюють проміжні внутрішні і зовнішні розширювальні камери. Глушник-прототип має високі показники ефективності зниження рівня звуку пострілу, однак, йому властивий ряд недоліків. Глушник такої конструкції має значне температурне та силове навантаження його елементів у випадку стрільби чергами зі зброї великого калібру і високою енергетикою патрона, що може призвести до відхилення повздовжньої осі глушника від прямолінійності і збільшення розсіювання куль до неприпустимого або навіть до руйнування елементів глушника. Задача запропонованого винаходу - підвищення в порівнянні з прототипом ефективності зниження рівня звуку пострілу глушником, підвищення його надійності, розширення функціональних можливостей, поліпшення його експлуатаційних характеристик. Вирішення поставленої задачі досягається тим, що у глушнику, який містить циліндричний порожнистий корпус, який має задній фланець, прикріплений до корпусу, та засіб кріплення до зрізу ствола, передній фланець, прикріплений до корпусу і який має у своїй центральній частині отвір, і принаймні один перегородковий елемент, розташований в корпусі між заднім і переднім фланцями; перегородковий елемент включає плоску шайбу і з'єднаний з нею виступаючий по напрямку зрізу ствола конус, який має наскрізний отвір по повздовжній осі на всю довжину; між заднім фланцем і першим перегородковим елементом встановлено коаксіальний проставочний елемент, 5 який має принаймні один отвір в боковій циліндричній поверхні; задній фланець, коаксіальний проставочний елемент і перегородковий елемент утворюють первинні внутрішню і зовнішню розширювальні камери; кінцевий коаксіальний проставочний елемент розміщено між останніми перегородковими елементами, він також має в боковій циліндричній поверхні принаймні один отвір; останні перегородкові елементі і розміщений між ними кінцевий коаксіальний проставочний елемент утворюють кінцеві внутрішню і зовнішню розширювальні камери; проміжні коаксіальні проставочні елементи встановлено між проміжними перегородковими елементами, вони також мають принаймні один отвір, виконаний в боковій циліндричній поверхні елементів; проміжні перегородкові елементи й коаксіальні проставочні елементи утворюють проміжні внутрішні і зовнішні розширювальні камери, у корпусі посередині зовнішніх камер виконані наскрізні отвори, які рівномірно розташовані по периметру і мають прохідну площу, що обумовлена калібром зброї і енергетикою патрона. Це дозволяє розвантажити корпус глушника від дії високих навантажень від тиску порохових газів у порожнині глушника. Засіб кріплення до ствола виконано у вигляді штуцера, який встановлюється в корпус на різьбі, фіксується відносно корпусу, і має в кінцевій частині цангу і накидну гайку з елементом підтискування цанги штуцера. Це дозволяє забезпечити додаткову фіксацію глушника щодо ствола й регулювати положення центральної повздовжньої площини глушника відносно меридіональної повздовжньої площини зброї. Плоска шайба і конусна частина перегородкового елемента виконані у вигляді кільця з фланцем і проточками для фіксації коаксіальних проставочних елементів. Коаксіальний проставочний елемент має фланці, які фіксують їх відносно перегородкових елементів. Це спрощує конструкцію коаксіального і перегородкового елемента й дозволяє фіксувати їх взаємне положення. Зовнішні розширювальні камери можуть з'єднуватися наскрізними отворами, які виконано в коаксіальних проставочних і перегородкових елементах, рівномірно розташованих по периметру, із площею прохідного перерізу, що становить 0,8 площі фланця перегородкового елемента, обмеженою зовнішньою поверхнею коаксіального проставочного елемента й внутрішньою поверхнею корпуса глушника. Це дозволяє організувати потік газу уздовж зовнішніх камер через вказані отвори. Взаємодія цього потоку з поперечними струменями газу, що витікає через отвори коаксіальних проставочних елементів, створює стрибки ущільнення й вихрові зони з більшими дисипативними втратами енергії потоку [Абрамович Г.Н. Теория турбулентных струй, М.:Наука, 1984. - С. 341]. Отвори в передньому й кінцевому коаксіальних проставочних елементах можуть виконуватися у вигляді повздовжніх наскрізних пазів, рівномірно розташованих по периметру в середній частині 95693 6 елемента, з довжиною, що становить 0,8 довжини коаксіального проставочного елемента й загальною сумарною площею їхнього прохідного перерізу, що становить 0,7 площі внутрішньої поверхні коаксіального проставочного елемента. При цьому конусні частини первинного й кінцевого перегородкових елементів становлять 0,3 довжини проставочного елемента. Це забезпечує мінімальний опір потоку газу із внутрішньої в зовнішню камеру, а також збільшення обсягу внутрішніх камер первинного й кінцевого проставочних елементів і часу перебування в них газу й, як наслідок, збільшення витрати газу із внутрішньої в зовнішню камеру. У верхній частині переднього фланця можуть бути виконані наскрізні отвори з кутом обхвату 180°, що з'єднують центральний отвір із зовнішньою поверхнею фланця й розташовані таким чином, що вхід в отвір з боку центрального отвору в фланці максимально зміщено від вихідного зрізу центрального отвору фланця, а вихід з отвору на зовнішній поверхні фланця максимально зміщено від осі центрального отвору в фланці. Крім того, у верхній частині корпусу в зоні кінцевого проставочного елемента на мінімальної відстані від переднього фланця, на довжині по периметру, що становить 0,5 периметра поверхні корпусу, виконані отвори, рівномірно розташовані по периметру виділеної частини корпусу. Така організація потоку в дульному насадці дозволяє створювати бічну реакцію, що компенсує бічну віддачу зброї. [Орлов Б.В. Проектирование ракетных и ствольных систем. М.:Машиностроение, 1974. - С. 203]. Площу отворів у корпусі може бути виконано максимальною в середній повздовжній площині, яка лінійно зменшується в напрямку до периферії (0,5 периметра) до площі, рівної 0,2 від максимальної площі отвору у середній повздовжньої площині. Це підвищує ефективність компенсації бокової віддачі зброї при пострілі. [Орлов Б.В. Устройство и проектирование стволов артиллерийских орудий. М.:Машиностроение, 1976. - С. 54]. Повздовжні осі отворів у корпусі можуть бути нахилено до осі корпуса під кутом 120°, відліченим від напрямку руху кулі в порожнині глушника. Це призводить до зменшення повздовжньої сили віддачі зброї [Орлов Б.В. Проектирование ракетных и ствольных систем. - М.: Машиностроение, 1974. - С. 189]. Будова запропонованого винаходу пояснюється кресленнями, де на фіг.1 наведено повздовжній розріз глушника без елементів компенсації бокової і повздовжньої віддачі зброї і без організації повздовжньої течії газу в зовнішніх камерах перегородкових елементів; на фіг.2 - перегородковий елемент; фіг.3 - коаксіальний проставочний елемент; фіг.4 - повздовжній розріз глушника з елементами компенсації бокової і повздовжньої віддачі зброї і з повздовжньою течією газу в зовнішніх камерах перегородкових елементів. На фіг.4 наведено також поперечні розрізи, відповідно: А-А - по прохідних отворах у корпусі глушника; 7 Б-Б - по прохідних отворах у коаксіальних проставочних елементах і корпусі глушника; В-В - по прохідних отворах компенсатора бічної віддачі в корпусі глушника; Г-Г - по прохідних отворах у передньому фланці. Вид Д - повздовжній розріз по отвору компенсатора в корпусі глушника. Глушник (див. фіг.1) місить у собі циліндричний порожнистий корпус 1, що має задній фланець, який прикріплено до корпусу й має засіб для кріплення до зрізу ствола у вигляді штуцера 2 з цангою 3 і накидної гайки 4. Передній фланець 5 прикріплений до корпусу 1 і має у своїй центральній частині наскрізний отвір 6. Перегородковий елемент (первинний 7, кінцевий 8 і проміжний 9 на фіг.1 і 4) включає фланець (плоску шайбу) 10 й з'єднаний з ним виступаючий назад (по напрямку заднього фланця 2) конус 11, що має наскрізний отвір 12, орієнтований по осі корпуса 1 (див. фіг.2). Коаксіальний проставочний елемент (первинний 13, кінцевий 14 і проміжний 15 на фіг.1 і 4) включає втулку 16 з наскрізними отворами 17 і фланці 18 і 19 (див. фіг.3). В схемі фіг.4 в первинному 13 і кінцевому 14 коаксіальних проставочних елементах отвори 17 виконано у вигляді пазів. Первинну 20 камеру утворено заднім фланцем 2, втулкою первинного коаксіального проставочного елемента 13 і первинним перегородковим елементом 7; зовнішня камера 21 формується втулкою 16, фланцями 18 і 19 коаксіального проставочного елемента 13 і корпусом 1. Кінцеву внутрішню камеру 22 утворено перегородковими елементами 8 і 9 і втулкою коаксіального проставочного елемента 14; кінцева зовнішня камера 23 формується втулкою коаксіального проставочного елемента 14, його фланцями 18 і 19 і корпусом 1. Проміжну внутрішню камеру 24 утворено проміжними перегородковими елементами 9 і втулкою проміжного коаксіального елемента 15; проміжна зовнішня камера 25 формується втулкою 15, фланцями 18, 19 і корпусом 1. У корпусі 1 посередині зовнішніх камер (крім передньої кінцевої по схемі фіг.4) виконані наскрізні отвори 26, які рівномірно розташовані по периметру і мають прохідну площу, що обумовлена калібром зброї і енергетикою патрона. Для організації повздовжнього потоку газу в зовнішніх камерах у середній частині фланців 10, 18 і 19 перегородкових елементів (див. фіг.2, 3 і 4) виконані наскрізні отвори 27, рівномірно розташовані по периметру. У випадку необхідності компенсації бічної віддачі зброї у верхній частині корпусу 1 в області кінцевої зовнішній камери 23 виконано отвори 28, рівномірно розташовані на довжині, що становить 0,5 периметра внутрішньої поверхні корпусу (див. В-В). У верхній частині переднього фланця 5 виконані наскрізні отвори 29 з кутом обхвату 180°, що 95693 8 з'єднують центральний отвір 6 із зовнішньою поверхнею фланця 5 (див. Г-Г). При необхідності зменшення повздовжньої сили віддачі зброї осі отворів 28 у корпусі 1 нахилені до осі корпуса під кутом 120°, відліченим від напрямку руху кулі в порожнині глушника (див. вид Д). Глушник працює в такий спосіб. При русі кулі по каналу ствола (у піродинамічний період) перед нею рухається повітря, що попадає в порожнину глушника, протікаючи у внутрішніх і зовнішніх камерах проставочних елементів і витікаючи назовні через отвори 26 у корпусі 1, а також отвори 6 і 29 - у передньому фланці 5. Після виходу кулі зі ствола в період післядії за нею рухається пороховий газ високої температури, тиску і швидкості. У першому по ходу кулі проставочному елементі, розташованому між заднім фланцем 2 і першим перегородковим елементом 7, пороховий газ інтенсивно перетікає через отвори 17 із внутрішньої камери 20 у зовнішню 21, з якої витікає назовні через отвори 26 у корпусі 1 (див. фіг.1) і витікає через отвори 27 у фланці 10 проставочного елемента і фланці 18, 19 коаксіального проставочного елемента у сусідню по ходу кулі зовнішню камеру 25 (див. фіг.4). Подібна течія газу відбувається в наступних по ходу кулі проставочних елементах (які сформовано між проміжними перегородковими елементами 7, 9 і 8) після виходу кулі із чергової конусної частини перегородкового елемента (див. фіг.1 і 4). Різниця лише в тому, що в проміжних проставочних елементах внаслідок меншої площі отворів 17, що з'єднують внутрішню камеру із зовнішньою, у порівнянні із площею пазів у першому й кінцевому проставочних елементах (див. фіг.4), кількість руху повздовжнього потоку газу в зовнішній проміжної камері 25 перевищує кількість руху потоку, що витікає через отвори 17 проміжного коаксіального елемента 15 із внутрішньої 24 в зовнішню 25 камеру. При необхідності у кінцевому проставочному елементі (розташованому між перегородковими елементами 8 і 9) організується нерівномірне розташування отворів 26 у корпусі 1, внаслідок чого газ, який витікає з них, створює поперечну силу, протилежну силі поперечної віддачі зброї. Додаткову поперечну силу створює потік газу, що витікає через отвори 29, які виконано у передньому фланці 5. Збільшена площа отворів 17 у кінцевому коаксіальному проставочному елементі 14 сприяє збільшенню кількості руху потоку газу, що витікає через отвори 26 компенсатора поперечної віддачі зброї. При необхідності отвори 26 виконують нахиленими під кутом 120° до осі глушника для створення сили, що зменшує силу повздовжньої віддачі зброї. Таким чином, конструкція глушника забезпечує підвищення ефективності зниження рівня звуку пострілу, розширення функціональних можливостей глушника й підвищення його надійності внаслідок розвантаження корпусу від сил тиску при збереженні простоти конструкції. 9 95693 10 11 Комп’ютерна верстка Л. Ціхановська 95693 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
