Очисник головок коренеплодів

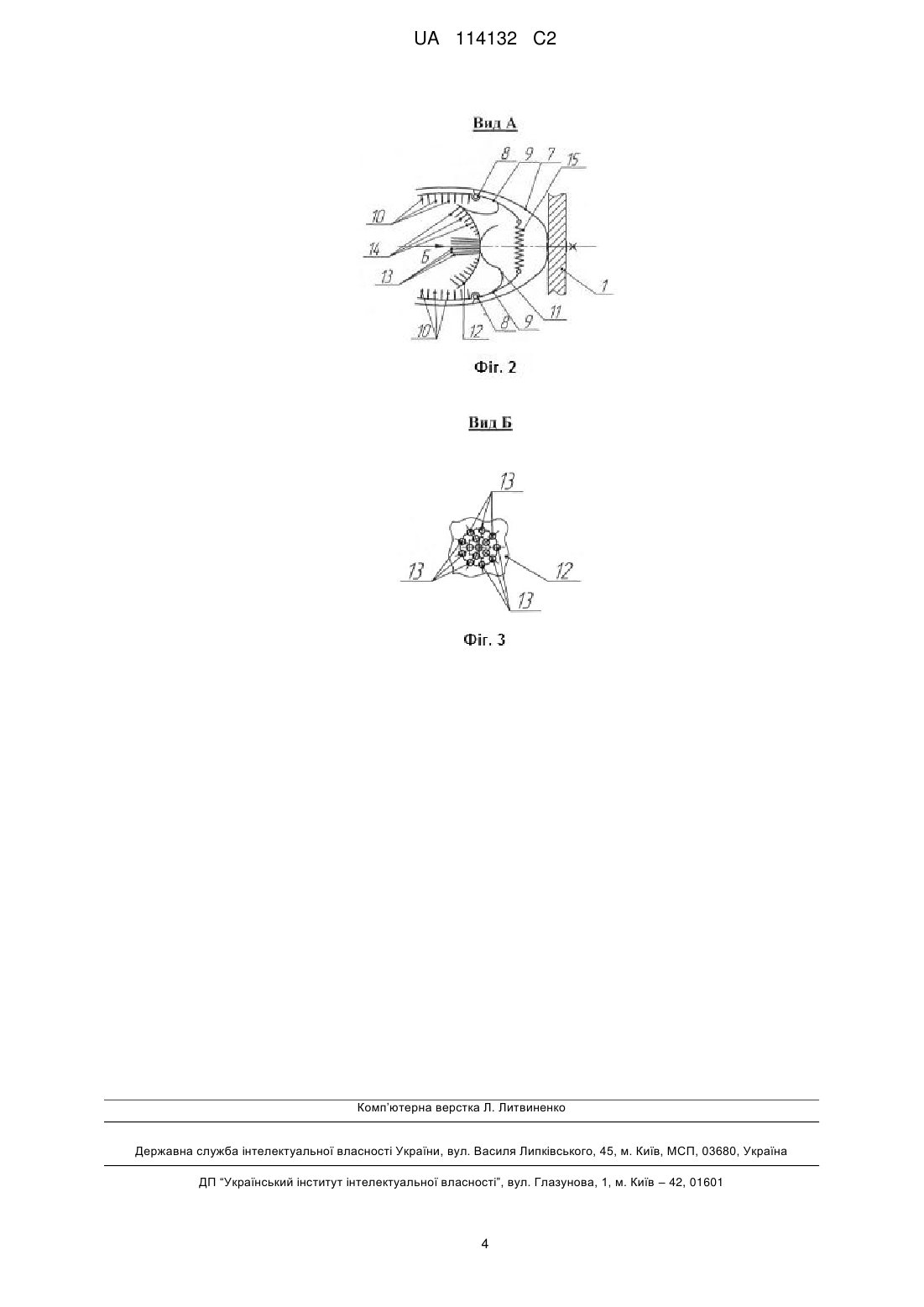

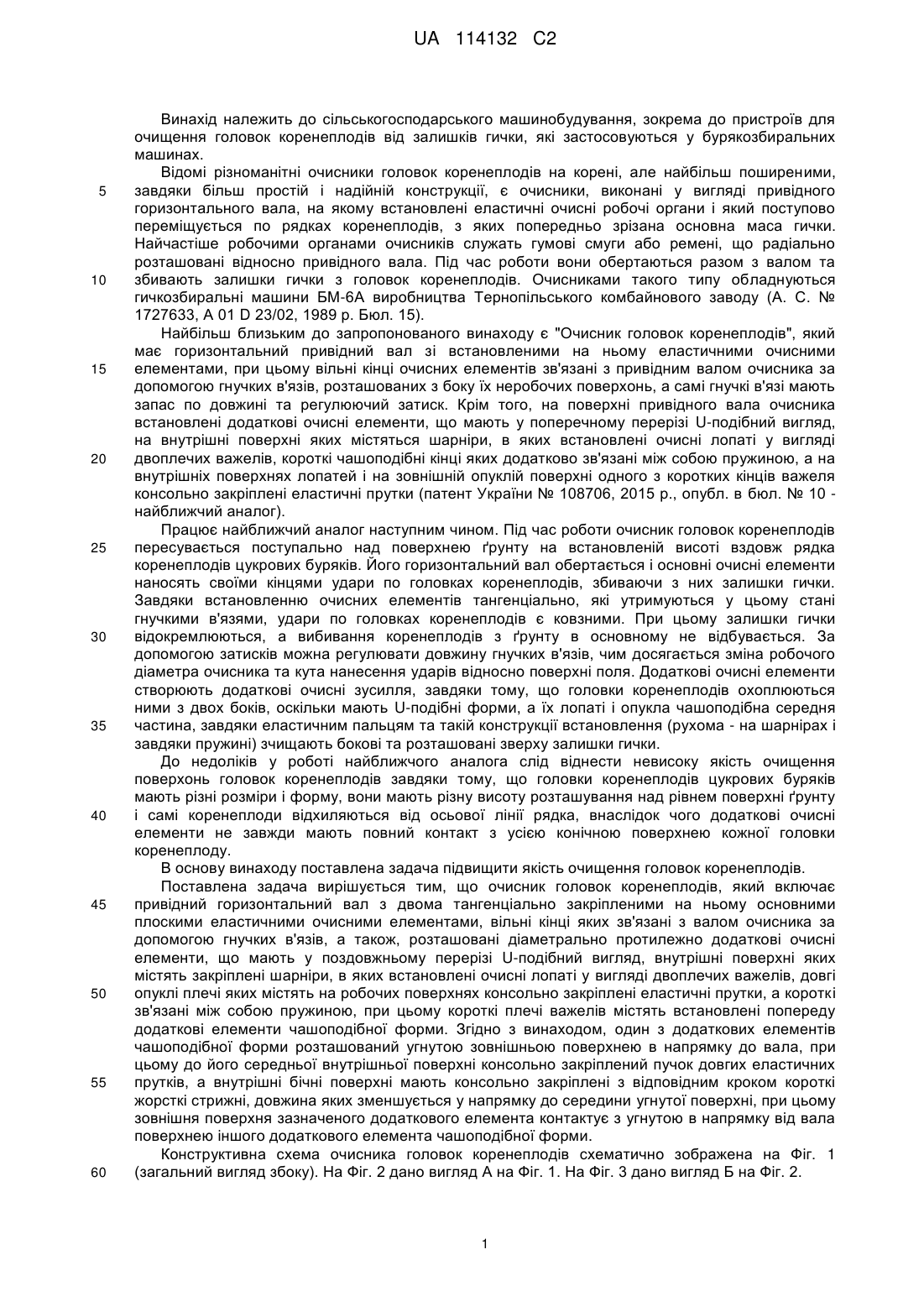

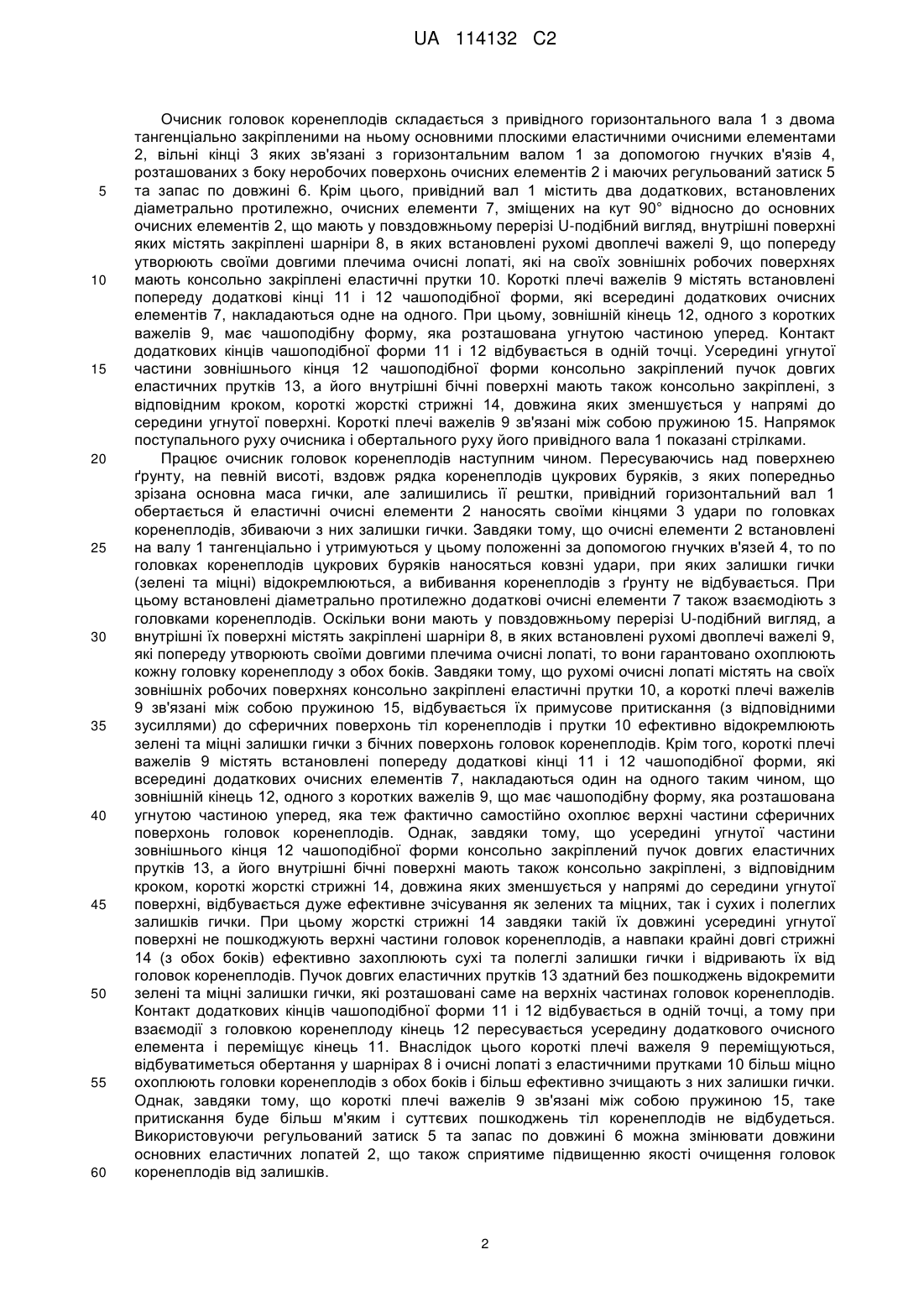

Реферат: Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також розташовані діаметрально протилежно додаткові очисні елементи, що мають у поздовжньому перерізі U-подібний вигляд, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі опуклі плечі яких містять на робочих поверхнях консольно закріплені еластичні прутки, а короткі зв’язані між собою пружиною, при цьому короткі плечі важелів містять встановлені попереду додаткові елементи чашоподібної форми. Один з додаткових елементів чашоподібної форми розташований угнутою зовнішньою поверхнею в напрямку до вала, при цьому до його середньої внутрішньої поверхні консольно закріплений пучок довгих еластичних прутків, а внутрішні бічні поверхні мають консольно закріплені з відповідним кроком короткі жорсткі стрижні, довжина яких зменшується у напрямку до середини угнутої поверхні. При цьому зовнішня поверхня зазначеного додаткового елемента контактує з угнутою в напрямку від вала поверхнею іншого додаткового елемента чашоподібної форми. UA 114132 C2 (12) UA 114132 C2 UA 114132 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал зі встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, на внутрішні поверхні яких містяться шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі чашоподібні кінці яких додатково зв'язані між собою пружиною, а на внутрішніх поверхнях лопатей і на зовнішній опуклій поверхні одного з коротких кінців важеля консольно закріплені еластичні прутки (патент України № 108706, 2015 р., опубл. в бюл. № 10 найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, а їх лопаті і опукла чашоподібна середня частина, завдяки еластичним пальцям та такій конструкції встановлення (рухома - на шарнірах і завдяки пружині) зчищають бокові та розташовані зверху залишки гички. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають у поздовжньому перерізі U-подібний вигляд, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі опуклі плечі яких містять на робочих поверхнях консольно закріплені еластичні прутки, а короткі зв'язані між собою пружиною, при цьому короткі плечі важелів містять встановлені попереду додаткові елементи чашоподібної форми. Згідно з винаходом, один з додаткових елементів чашоподібної форми розташований угнутою зовнішньою поверхнею в напрямку до вала, при цьому до його середньої внутрішньої поверхні консольно закріплений пучок довгих еластичних прутків, а внутрішні бічні поверхні мають консольно закріплені з відповідним кроком короткі жорсткі стрижні, довжина яких зменшується у напрямку до середини угнутої поверхні, при цьому зовнішня поверхня зазначеного додаткового елемента контактує з угнутою в напрямку від вала поверхнею іншого додаткового елемента чашоподібної форми. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. На Фіг. 3 дано вигляд Б на Фіг. 2. 1 UA 114132 C2 5 10 15 20 25 30 35 40 45 50 55 60 Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи 7, зміщених на кут 90° відносно до основних очисних елементів 2, що мають у повздовжньому перерізі U-подібний вигляд, внутрішні поверхні яких містять закріплені шарніри 8, в яких встановлені рухомі двоплечі важелі 9, що попереду утворюють своїми довгими плечима очисні лопаті, які на своїх зовнішніх робочих поверхнях мають консольно закріплені еластичні прутки 10. Короткі плечі важелів 9 містять встановлені попереду додаткові кінці 11 і 12 чашоподібної форми, які всередині додаткових очисних елементів 7, накладаються одне на одного. При цьому, зовнішній кінець 12, одного з коротких важелів 9, має чашоподібну форму, яка розташована угнутою частиною уперед. Контакт додаткових кінців чашоподібної форми 11 і 12 відбувається в одній точці. Усередині угнутої частини зовнішнього кінця 12 чашоподібної форми консольно закріплений пучок довгих еластичних прутків 13, а його внутрішні бічні поверхні мають також консольно закріплені, з відповідним кроком, короткі жорсткі стрижні 14, довжина яких зменшується у напрямі до середини угнутої поверхні. Короткі плечі важелів 9 зв'язані між собою пружиною 15. Напрямок поступального руху очисника і обертального руху його привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому встановлені діаметрально протилежно додаткові очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки вони мають у повздовжньому перерізі U-подібний вигляд, а внутрішні їх поверхні містять закріплені шарніри 8, в яких встановлені рухомі двоплечі важелі 9, які попереду утворюють своїми довгими плечима очисні лопаті, то вони гарантовано охоплюють кожну головку коренеплоду з обох боків. Завдяки тому, що рухомі очисні лопаті містять на своїх зовнішніх робочих поверхнях консольно закріплені еластичні прутки 10, а короткі плечі важелів 9 зв'язані між собою пружиною 15, відбувається їх примусове притискання (з відповідними зусиллями) до сферичних поверхонь тіл коренеплодів і прутки 10 ефективно відокремлюють зелені та міцні залишки гички з бічних поверхонь головок коренеплодів. Крім того, короткі плечі важелів 9 містять встановлені попереду додаткові кінці 11 і 12 чашоподібної форми, які всередині додаткових очисних елементів 7, накладаються один на одного таким чином, що зовнішній кінець 12, одного з коротких важелів 9, що має чашоподібну форму, яка розташована угнутою частиною уперед, яка теж фактично самостійно охоплює верхні частини сферичних поверхонь головок коренеплодів. Однак, завдяки тому, що усередині угнутої частини зовнішнього кінця 12 чашоподібної форми консольно закріплений пучок довгих еластичних прутків 13, а його внутрішні бічні поверхні мають також консольно закріплені, з відповідним кроком, короткі жорсткі стрижні 14, довжина яких зменшується у напрямі до середини угнутої поверхні, відбувається дуже ефективне зчісування як зелених та міцних, так і сухих і полеглих залишків гички. При цьому жорсткі стрижні 14 завдяки такій їх довжині усередині угнутої поверхні не пошкоджують верхні частини головок коренеплодів, а навпаки крайні довгі стрижні 14 (з обох боків) ефективно захоплюють сухі та полеглі залишки гички і відривають їх від головок коренеплодів. Пучок довгих еластичних прутків 13 здатний без пошкоджень відокремити зелені та міцні залишки гички, які розташовані саме на верхніх частинах головок коренеплодів. Контакт додаткових кінців чашоподібної форми 11 і 12 відбувається в одній точці, а тому при взаємодії з головкою коренеплоду кінець 12 пересувається усередину додаткового очисного елемента і переміщує кінець 11. Внаслідок цього короткі плечі важеля 9 переміщуються, відбуватиметься обертання у шарнірах 8 і очисні лопаті з еластичними прутками 10 більш міцно охоплюють головки коренеплодів з обох боків і більш ефективно зчищають з них залишки гички. Однак, завдяки тому, що короткі плечі важелів 9 зв'язані між собою пружиною 15, таке притискання буде більш м'яким і суттєвих пошкоджень тіл коренеплодів не відбудеться. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. 2 UA 114132 C2 Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. ФОРМУЛА ВИНАХОДУ 5 10 15 20 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають у поздовжньому перерізі Uподібний вигляд, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі опуклі плечі яких містять на робочих поверхнях консольно закріплені еластичні прутки, а короткі зв'язані між собою пружиною, при цьому короткі плечі важелів містять встановлені попереду додаткові елементи чашоподібної форми, який відрізняється тим, що один з додаткових елементів чашоподібної форми розташований угнутою зовнішньою поверхнею в напрямку до вала, при цьому до його середньої внутрішньої поверхні консольно закріплений пучок довгих еластичних прутків, а внутрішні бічні поверхні мають консольно закріплені з відповідним кроком короткі жорсткі стрижні, довжина яких зменшується у напрямку до середини угнутої поверхні, при цьому зовнішня поверхня зазначеного додаткового елемента контактує з угнутою в напрямку від вала поверхнею іншого додаткового елемента чашоподібної форми. 3 UA 114132 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
