Очисник головок коренеплодів

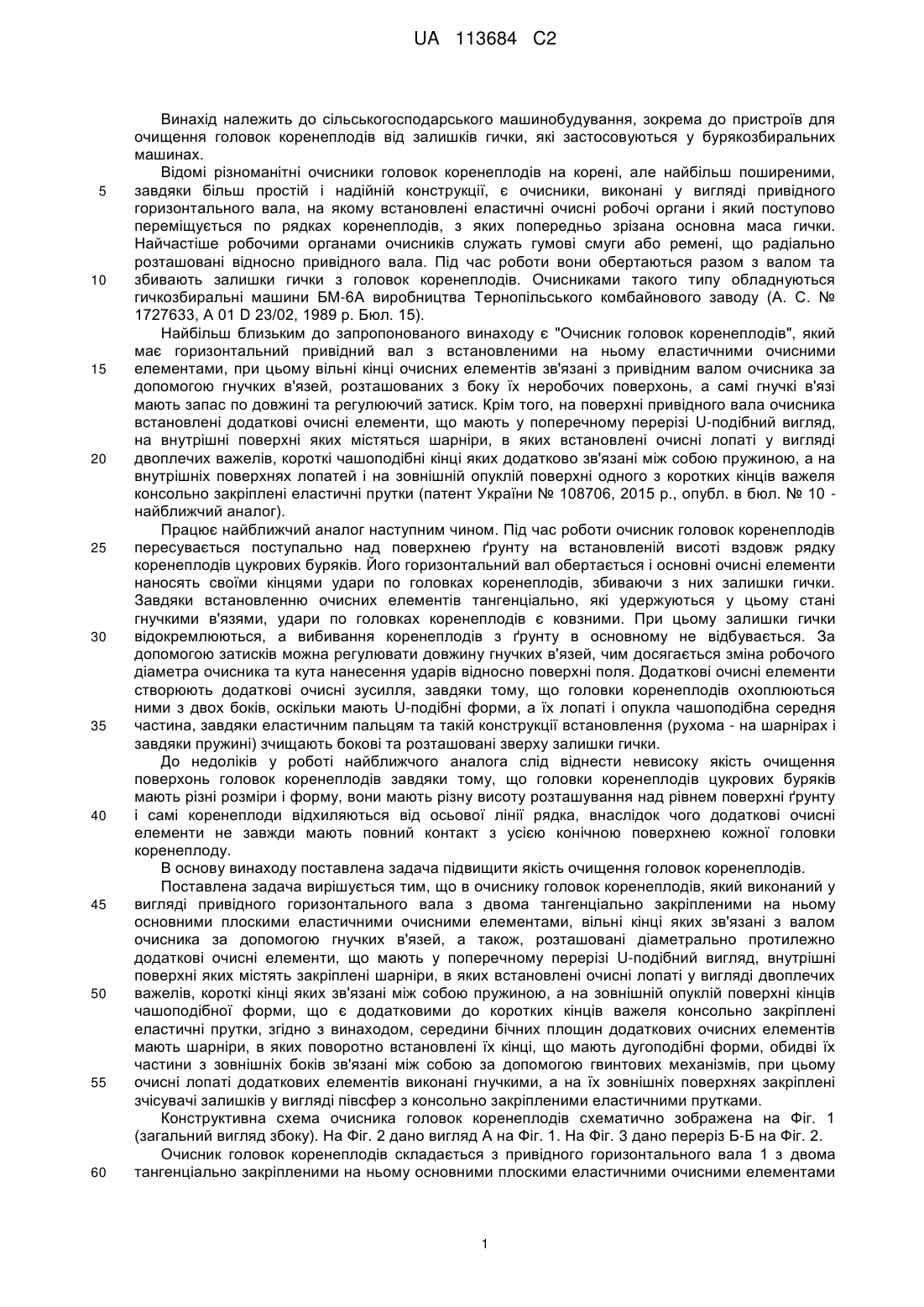

Реферат: Пристрій для транспортування та очистки коренебульбоплодів належить до сільськогосподарського машинобудування, зокрема до робочих органів картоплезбиральних машин. Зазначений раніше пристрій відрізняється від вже відомих тим, що середини бічних площин додаткових очисних елементів мають шарніри, в яких поворотно встановлені їх кінці, що мають дугоподібні форми, обидві їх частини з зовнішніх боків зв'язані між собою за допомогою гвинтових механізмів, при цьому очисні лопаті додаткових елементів виконані гнучкими, а на їх зовнішніх поверхнях закріплені зчісувачі залишків у вигляді півсфер з консольно закріпленими еластичними прутками. Пристрій для транспортування та очистки коренебульбоплодів забезпечує підвищення ефективності очистки коренебульбоплодів від домішок. UA 113684 C2 (12) UA 113684 C2 UA 113684 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, на внутрішні поверхні яких містяться шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі чашоподібні кінці яких додатково зв'язані між собою пружиною, а на внутрішніх поверхнях лопатей і на зовнішній опуклій поверхні одного з коротких кінців важеля консольно закріплені еластичні прутки (патент України № 108706, 2015 р., опубл. в бюл. № 10 найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язей, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, а їх лопаті і опукла чашоподібна середня частина, завдяки еластичним пальцям та такій конструкції встановлення (рухома - на шарнірах і завдяки пружині) зчищають бокові та розташовані зверху залишки гички. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі кінці яких зв'язані між собою пружиною, а на зовнішній опуклій поверхні кінців чашоподібної форми, що є додатковими до коротких кінців важеля консольно закріплені еластичні прутки, згідно з винаходом, середини бічних площин додаткових очисних елементів мають шарніри, в яких поворотно встановлені їх кінці, що мають дугоподібні форми, обидві їх частини з зовнішніх боків зв'язані між собою за допомогою гвинтових механізмів, при цьому очисні лопаті додаткових елементів виконані гнучкими, а на їх зовнішніх поверхнях закріплені зчісувачі залишків у вигляді півсфер з консольно закріпленими еластичними прутками. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. На Фіг. 3 дано переріз Б-Б на Фіг. 2. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 1 UA 113684 C2 5 10 15 20 25 30 35 40 45 50 55 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, що розташовані з боку неробочих поверхонь очисних елементів 2 і мають регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи 7, зміщених на кут 90° відносно основних очисних елементів 2, що мають у поперечному перерізі U-подібний вигляд. На внутрішніх поверхнях додаткових очисних елементів 7 містяться закріплені шарніри 8, в яких встановлені рухомі очисні лопаті у вигляді двоплечих важелів 9. Довгі опуклі плечі важелів 9 утворюють очисні лопаті, які виконані гнучкими, і вони створюють собою очисне русло. Короткі ж плечі важелів 9 зв'язані між собою пружиною 10. При цьому короткі плечі важелів 9 містять встановлені попереду додаткові кінці 11 чашоподібної форми, які всередині додаткових очисних елементів 7 накладаються одне на одного і один зовнішній кінець має еластичні прутки. При цьому середини бічних площин додаткових очисних елементів 7 мають шарніри 12, в яких поворотно встановлені їх кінці 13, що мають дугоподібні форми. Частини додаткових очисних елементів 7 і їх дугоподібні кінці 13 з зовнішніх боків зв'язані між собою за допомогою гвинтових механізмів 14. На зовнішніх поверхнях очисних лопатей додаткових елементів 7, які виконані гнучкими, закріплені зчісувачі 15 залишків у вигляді півсфер з консольно закріпленими еластичними прутками 16. Напрямок поступального руху очисника і обертального руху його привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки вони мають у поперечному перерізі U-подібний вигляд, а внутрішні їх поверхні містять закріплені шарніри 8, в яких встановлені рухомі очисні лопаті у вигляді двоплечих важелів 9, то довгі опуклі плечі важелів 9, які фактично створюють собою очисне русло гарантовано охоплюють кожну головку коренеплоду з обох боків. Оскільки, рухомі очисні лопаті виконані гнучкими, а короткі плечі важелів 9 зв'язані між собою пружиною 10, відбувається їх примусове притискання до сферичних поверхонь тіл коренеплодів і з їх поверхонь ефективно відокремлюють зелені та міцні залишки гички, в тому числі і з бічних поверхонь головок коренеплодів. Завдяки тому, що короткі плечі важелів 9 містять встановлені попереду додаткові кінці 11 чашоподібної форми, які всередині додаткових очисних елементів 7 накладаються один на одного, то при насуванні на кожну сферичну головку коренеплоду додаткові кінці 11 пересуваються усередину очисних елементів 7, важелі 9 повертаються у шарнірах 8, а їх довгі плечі, тобто очисні лопаті, з підвищеним зусиллям притискаються до головок коренеплодів. Однак, оскільки середини бічних площин додаткових очисних елементів 7 мають шарніри 12, в яких поворотно встановлені їх кінці 13, що мають дугоподібні форми, і вони зв'язані між собою за допомогою гвинтових механізмів 14, то фактично є можливість встановлювати різні розміри і форму очисних русел додаткових очисних елементів 7. Таким чином, наявність у додаткових очисних елементів 7 зовнішніх кінців 13 дугоподібної форми, які за допомогою гвинтових механізмів 14 можуть відводитись, значно збільшує їх зони захоплення, що найбільш важливо для підвищення якості очищення головок тих коренеплодів, які відхилені від осьової лінії рядка. На зовнішніх поверхнях гнучких очисних лопатей додаткових елементів 7, закріплені зчісувачі 15 залишків у вигляді півсфер з консольно закріпленими еластичними прутками 16, які забезпечують ефективне відокремлення як зелених та міцних так і сухих і полеглих залишків гички. При цьому, завдяки тому, що очисні лопаті додаткових елементів 7 саме є гнучкими, спочатку їх взаємодії з головками коренеплодів відбувається пристосування до сферичних поверхонь головок коренеплодів (лопаті згинаються, а потім починають спиратись на зовнішні кінці 13), потім захоплення залишків (особливо сухих та полеглих) і вже потім їх відривання і відведення. Крім того, використовуючи регульовані затиски 5 та запаси по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів . 60 2 UA 113684 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, що мають у поперечному перерізі Uподібний вигляд, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі кінці яких зв'язані між собою пружиною, а на зовнішній опуклій поверхні кінців чашоподібної форми, що є додатковими до коротких кінців важеля, консольно закріплені еластичні прутки, який відрізняється тим, що середини бічних площин додаткових очисних елементів мають шарніри, в яких поворотно встановлені їх кінці, що мають дугоподібні форми, обидві їх частини з зовнішніх боків зв'язані між собою за допомогою гвинтових механізмів, при цьому очисні лопаті додаткових елементів виконані гнучкими, а на їх зовнішніх поверхнях закріплені зчісувачі залишків у вигляді півсфер з консольно закріпленими еластичними прутками. 3 UA 113684 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
