Очисник головок коренеплодів

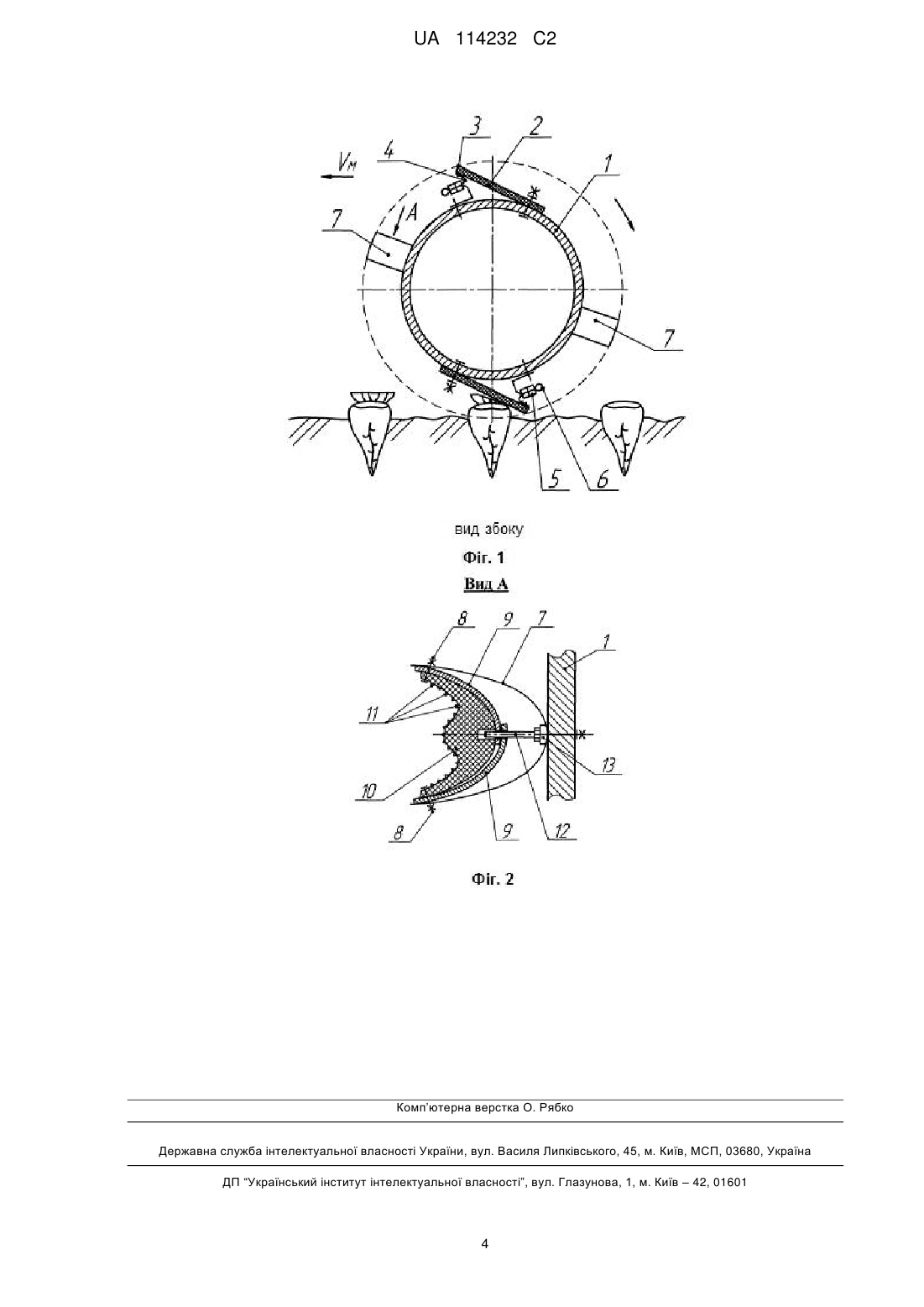

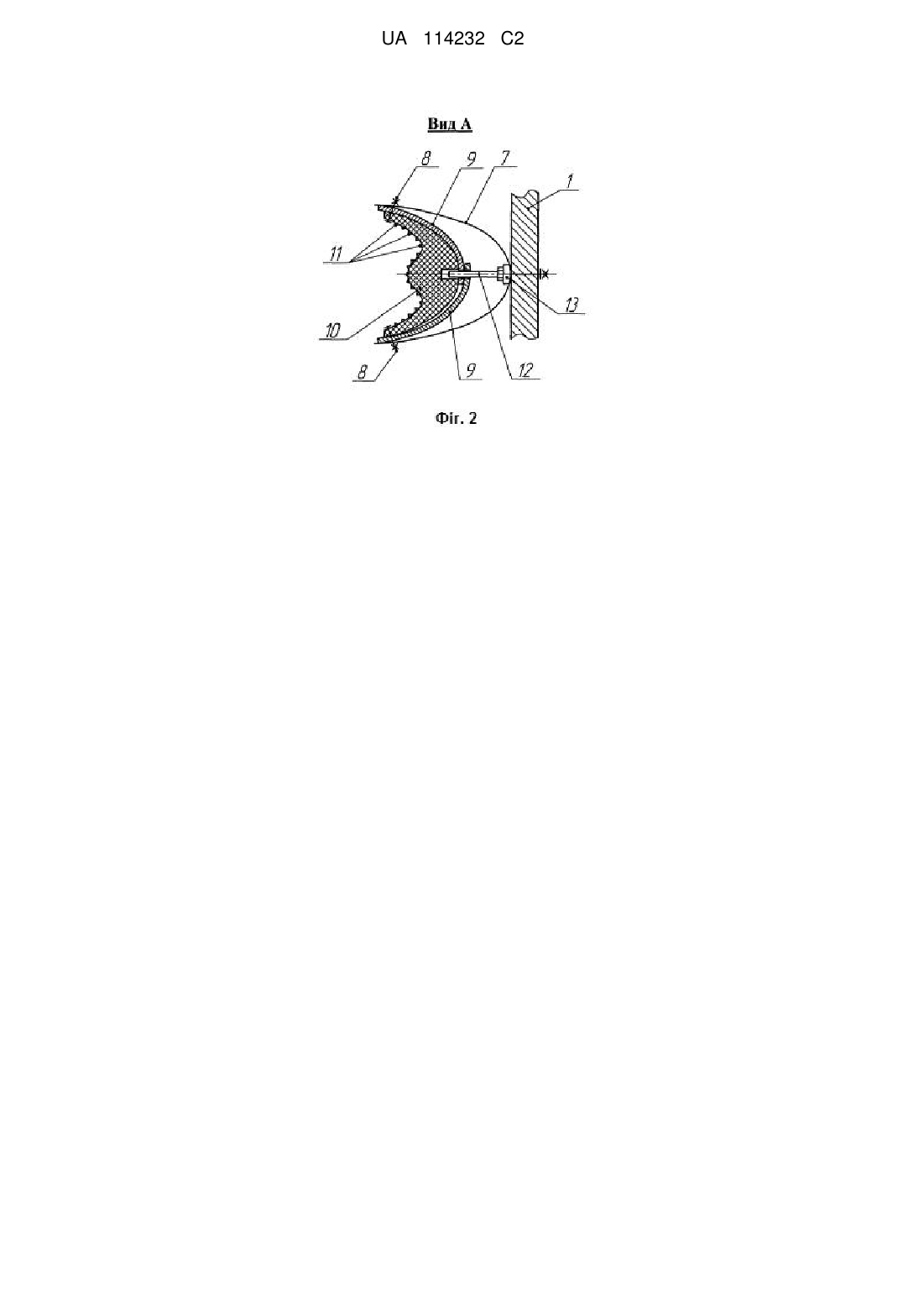

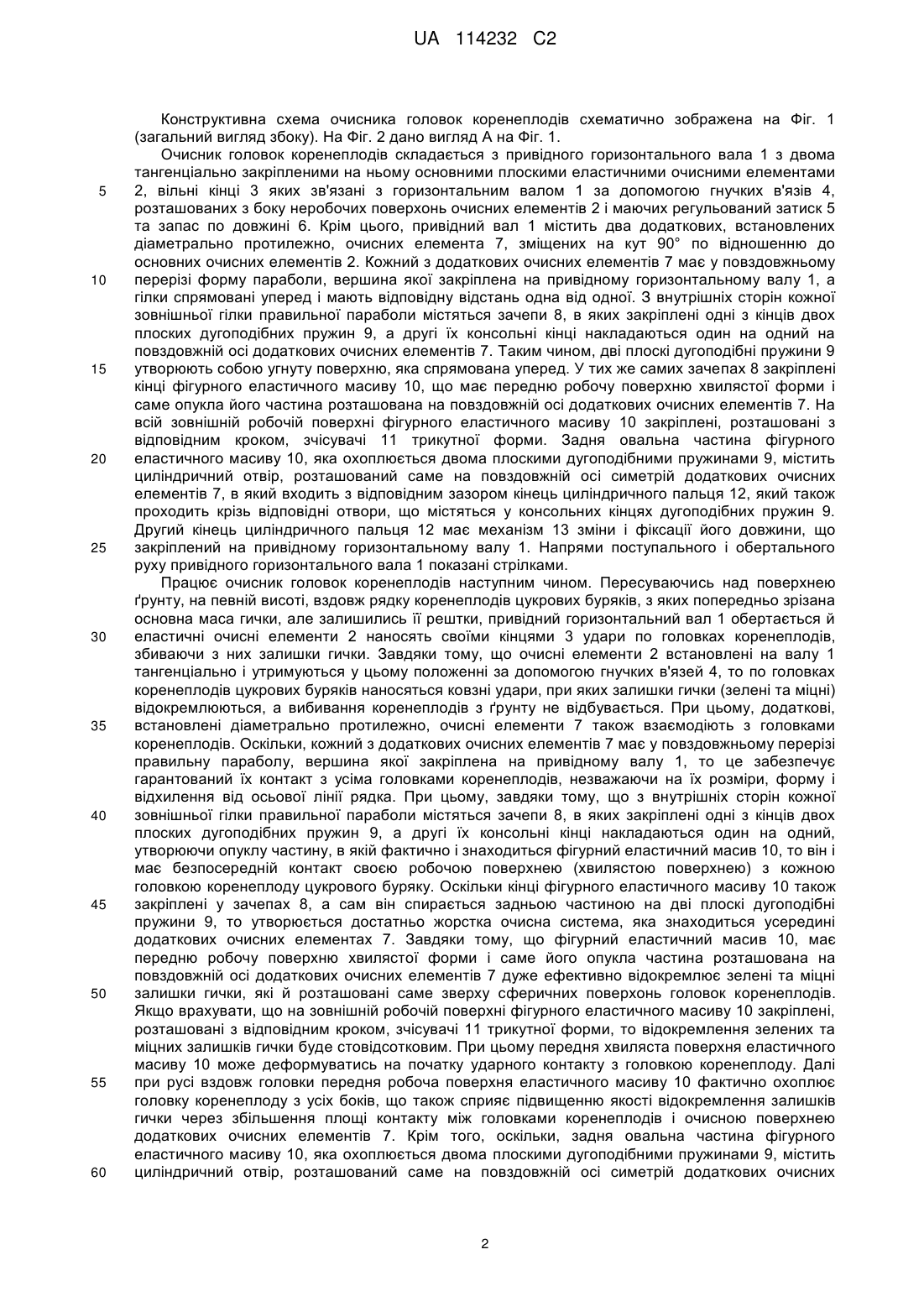

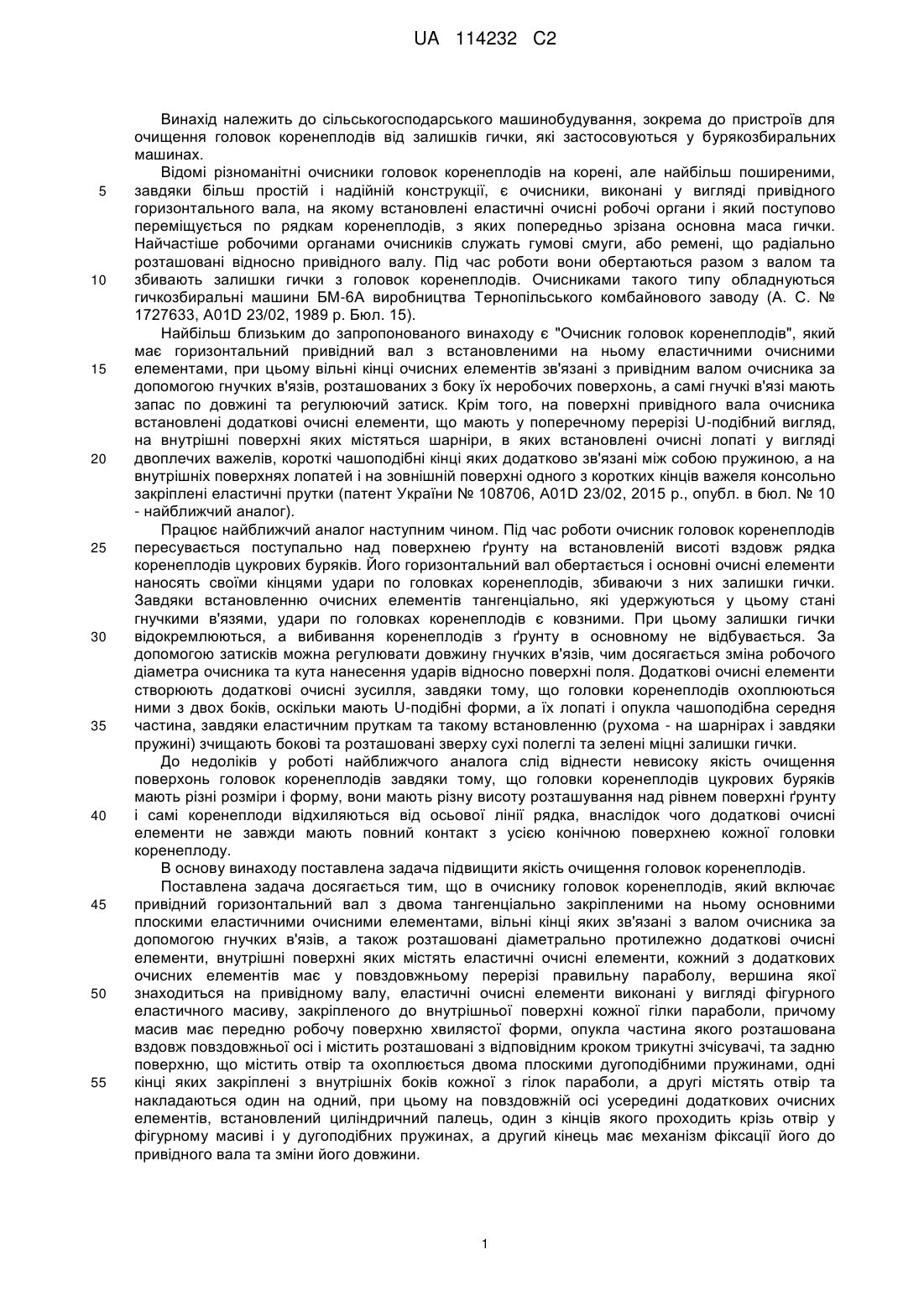

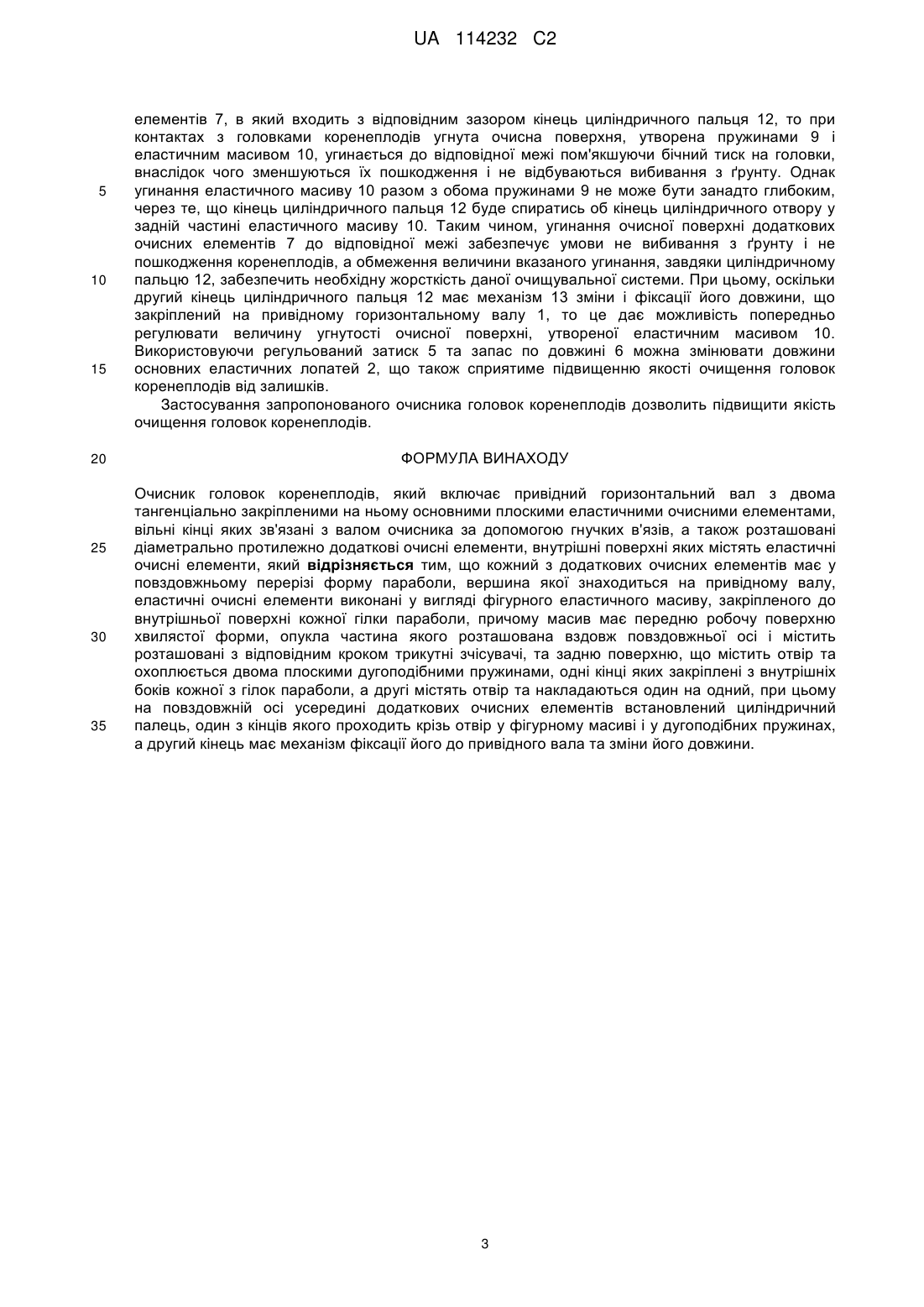

Реферат: Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також розташовані діаметрально протилежно додаткові очисні елементи, внутрішні поверхні яких містять еластичні очисні елементи. Кожний з додаткових очисних елементів має у повздовжньому перерізі форму параболи, вершина якої знаходиться на привідному валу. Еластичні очисні елементи виконані у вигляді фігурного еластичного масиву, закріпленого до внутрішньої поверхні кожної гілки параболи, причому масив має передню робочу поверхню хвилястої форми, опукла частина якого розташована вздовж повздовжньої осі і містить розташовані з відповідним кроком трикутні зчісувачі, та задню поверхню, що містить отвір та охоплюється двома плоскими дугоподібними пружинами, одні кінці яких закріплені з внутрішніх боків кожної з гілок параболи, а другі містять отвір та накладаються один на одний. При цьому на повздовжній осі усередині додаткових очисних елементів, встановлений циліндричний палець, один з кінців якого проходить крізь отвір у фігурному масиві і у дугоподібних пружинах, а другий кінець має механізм фіксації його до привідного вала та зміни його довжини. UA 114232 C2 (12) UA 114232 C2 UA 114232 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядкам коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги, або ремені, що радіально розташовані відносно привідного валу. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А01D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, на внутрішні поверхні яких містяться шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі чашоподібні кінці яких додатково зв'язані між собою пружиною, а на внутрішніх поверхнях лопатей і на зовнішній поверхні одного з коротких кінців важеля консольно закріплені еластичні прутки (патент України № 108706, А01D 23/02, 2015 р., опубл. в бюл. № 10 - найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, а їх лопаті і опукла чашоподібна середня частина, завдяки еластичним пруткам та такому встановленню (рухома - на шарнірах і завдяки пружині) зчищають бокові та розташовані зверху сухі полеглі та зелені міцні залишки гички. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача досягається тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також розташовані діаметрально протилежно додаткові очисні елементи, внутрішні поверхні яких містять еластичні очисні елементи, кожний з додаткових очисних елементів має у повздовжньому перерізі правильну параболу, вершина якої знаходиться на привідному валу, еластичні очисні елементи виконані у вигляді фігурного еластичного масиву, закріпленого до внутрішньої поверхні кожної гілки параболи, причому масив має передню робочу поверхню хвилястої форми, опукла частина якого розташована вздовж повздовжньої осі і містить розташовані з відповідним кроком трикутні зчісувачі, та задню поверхню, що містить отвір та охоплюється двома плоскими дугоподібними пружинами, одні кінці яких закріплені з внутрішніх боків кожної з гілок параболи, а другі містять отвір та накладаються один на одний, при цьому на повздовжній осі усередині додаткових очисних елементів, встановлений циліндричний палець, один з кінців якого проходить крізь отвір у фігурному масиві і у дугоподібних пружинах, а другий кінець має механізм фіксації його до привідного вала та зміни його довжини. 1 UA 114232 C2 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елемента 7, зміщених на кут 90° по відношенню до основних очисних елементів 2. Кожний з додаткових очисних елементів 7 має у повздовжньому перерізі форму параболи, вершина якої закріплена на привідному горизонтальному валу 1, а гілки спрямовані уперед і мають відповідну відстань одна від одної. З внутрішніх сторін кожної зовнішньої гілки правильної параболи містяться зачепи 8, в яких закріплені одні з кінців двох плоских дугоподібних пружин 9, а другі їх консольні кінці накладаються один на одний на повздовжній осі додаткових очисних елементів 7. Таким чином, дві плоскі дугоподібні пружини 9 утворюють собою угнуту поверхню, яка спрямована уперед. У тих же самих зачепах 8 закріплені кінці фігурного еластичного масиву 10, що має передню робочу поверхню хвилястої форми і саме опукла його частина розташована на повздовжній осі додаткових очисних елементів 7. На всій зовнішній робочій поверхні фігурного еластичного масиву 10 закріплені, розташовані з відповідним кроком, зчісувачі 11 трикутної форми. Задня овальна частина фігурного еластичного масиву 10, яка охоплюється двома плоскими дугоподібними пружинами 9, містить циліндричний отвір, розташований саме на повздовжній осі симетрій додаткових очисних елементів 7, в який входить з відповідним зазором кінець циліндричного пальця 12, який також проходить крізь відповідні отвори, що містяться у консольних кінцях дугоподібних пружин 9. Другий кінець циліндричного пальця 12 має механізм 13 зміни і фіксації його довжини, що закріплений на привідному горизонтальному валу 1. Напрями поступального і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому, додаткові, встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки, кожний з додаткових очисних елементів 7 має у повздовжньому перерізі правильну параболу, вершина якої закріплена на привідному валу 1, то це забезпечує гарантований їх контакт з усіма головками коренеплодів, незважаючи на їх розміри, форму і відхилення від осьової лінії рядка. При цьому, завдяки тому, що з внутрішніх сторін кожної зовнішньої гілки правильної параболи містяться зачепи 8, в яких закріплені одні з кінців двох плоских дугоподібних пружин 9, а другі їх консольні кінці накладаються один на одний, утворюючи опуклу частину, в якій фактично і знаходиться фігурний еластичний масив 10, то він і має безпосередній контакт своєю робочою поверхнею (хвилястою поверхнею) з кожною головкою коренеплоду цукрового буряку. Оскільки кінці фігурного еластичного масиву 10 також закріплені у зачепах 8, а сам він спирається задньою частиною на дві плоскі дугоподібні пружини 9, то утворюється достатньо жорстка очисна система, яка знаходиться усередині додаткових очисних елементах 7. Завдяки тому, що фігурний еластичний масив 10, має передню робочу поверхню хвилястої форми і саме його опукла частина розташована на повздовжній осі додаткових очисних елементів 7 дуже ефективно відокремлює зелені та міцні залишки гички, які й розташовані саме зверху сферичних поверхонь головок коренеплодів. Якщо врахувати, що на зовнішній робочій поверхні фігурного еластичного масиву 10 закріплені, розташовані з відповідним кроком, зчісувачі 11 трикутної форми, то відокремлення зелених та міцних залишків гички буде стовідсотковим. При цьому передня хвиляста поверхня еластичного масиву 10 може деформуватись на початку ударного контакту з головкою коренеплоду. Далі при русі вздовж головки передня робоча поверхня еластичного масиву 10 фактично охоплює головку коренеплоду з усіх боків, що також сприяє підвищенню якості відокремлення залишків гички через збільшення площі контакту між головками коренеплодів і очисною поверхнею додаткових очисних елементів 7. Крім того, оскільки, задня овальна частина фігурного еластичного масиву 10, яка охоплюється двома плоскими дугоподібними пружинами 9, містить циліндричний отвір, розташований саме на повздовжній осі симетрій додаткових очисних 2 UA 114232 C2 5 10 15 20 25 30 35 елементів 7, в який входить з відповідним зазором кінець циліндричного пальця 12, то при контактах з головками коренеплодів угнута очисна поверхня, утворена пружинами 9 і еластичним масивом 10, угинається до відповідної межі пом'якшуючи бічний тиск на головки, внаслідок чого зменшуються їх пошкодження і не відбуваються вибивання з ґрунту. Однак угинання еластичного масиву 10 разом з обома пружинами 9 не може бути занадто глибоким, через те, що кінець циліндричного пальця 12 буде спиратись об кінець циліндричного отвору у задній частині еластичного масиву 10. Таким чином, угинання очисної поверхні додаткових очисних елементів 7 до відповідної межі забезпечує умови не вибивання з ґрунту і не пошкодження коренеплодів, а обмеження величини вказаного угинання, завдяки циліндричному пальцю 12, забезпечить необхідну жорсткість даної очищувальної системи. При цьому, оскільки другий кінець циліндричного пальця 12 має механізм 13 зміни і фіксації його довжини, що закріплений на привідному горизонтальному валу 1, то це дає можливість попередньо регулювати величину угнутості очисної поверхні, утвореної еластичним масивом 10. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також розташовані діаметрально протилежно додаткові очисні елементи, внутрішні поверхні яких містять еластичні очисні елементи, який відрізняється тим, що кожний з додаткових очисних елементів має у повздовжньому перерізі форму параболи, вершина якої знаходиться на привідному валу, еластичні очисні елементи виконані у вигляді фігурного еластичного масиву, закріпленого до внутрішньої поверхні кожної гілки параболи, причому масив має передню робочу поверхню хвилястої форми, опукла частина якого розташована вздовж повздовжньої осі і містить розташовані з відповідним кроком трикутні зчісувачі, та задню поверхню, що містить отвір та охоплюється двома плоскими дугоподібними пружинами, одні кінці яких закріплені з внутрішніх боків кожної з гілок параболи, а другі містять отвір та накладаються один на одний, при цьому на повздовжній осі усередині додаткових очисних елементів встановлений циліндричний палець, один з кінців якого проходить крізь отвір у фігурному масиві і у дугоподібних пружинах, а другий кінець має механізм фіксації його до привідного вала та зміни його довжини. 3 UA 114232 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
