Очисник головок коренеплодів

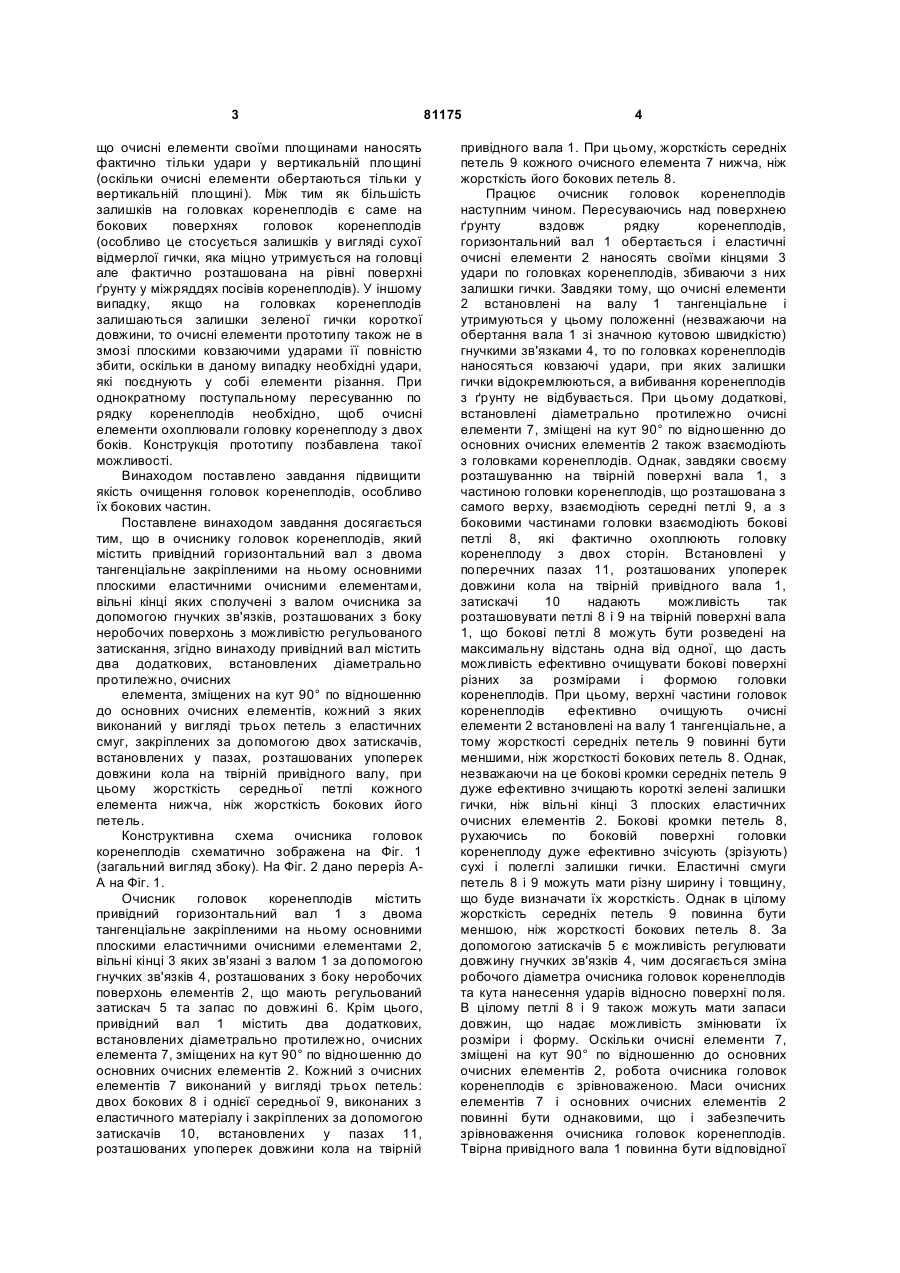

Очисник головок коренеплодів, який містить привідний горизонтальний вал з двома 3 що очисні елементи своїми площинами наносять фактично тільки удари у вертикальній площині (оскільки очисні елементи обертаються тільки у вертикальній площині). Між тим як більшість залишків на головках коренеплодів є саме на бокових поверхнях головок коренеплодів (особливо це стосується залишків у вигляді сухої відмерлої гички, яка міцно утримується на головці але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів). У іншому випадку, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзаючими ударами її повністю збити, оскільки в даному випадку необхідні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів необхідно, щоб очисні елементи охоплювали головку коренеплоду з двох боків. Конструкція прототипу позбавлена такої можливості. Винаходом поставлено завдання підвищити якість очищення головок коренеплодів, особливо їх бокових частин. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який містить привідний горизонтальний вал з двома тангенціальне закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких сполучені з валом очисника за допомогою гнучких зв'язків, розташованих з боку неробочих поверхонь з можливістю регульованого затискання, згідно винаходу привідний вал містить два додаткових, встановлених діаметрально протилежно, очисних елемента, зміщених на кут 90° по відношенню до основних очисних елементів, кожний з яких виконаний у вигляді трьох петель з еластичних смуг, закріплених за допомогою двох затискачів, встановлених у пазах, розташованих упоперек довжини кола на твірній привідного валу, при цьому жорсткість середньої петлі кожного елемента нижча, ніж жорсткість бокових його петель. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано переріз АА на Фіг. 1. Очисник головок коренеплодів містить привідний горизонтальний вал 1 з двома тангенціальне закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з валом 1 за допомогою гнучких зв'язків 4, розташованих з боку неробочих поверхонь елементів 2, що мають регульований затискач 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елемента 7, зміщених на кут 90° по відношенню до основних очисних елементів 2. Кожний з очисних елементів 7 виконаний у вигляді трьох петель: двох бокових 8 і однієї середньої 9, виконаних з еластичного матеріалу і закріплених за допомогою затискачів 10, встановлених у пазах 11, розташованих упоперек довжини кола на твірній 81175 4 привідного вала 1. При цьому, жорсткість середніх петель 9 кожного очисного елемента 7 нижча, ніж жорсткість його бокових петель 8. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту вздовж рядку коренеплодів, горизонтальний вал 1 обертається і еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціальне і утримуються у цьому положенні (незважаючи на обертання вала 1 зі значною кутовою швидкістю) гнучкими зв'язками 4, то по головках коренеплодів наносяться ковзаючі удари, при яких залишки гички відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно очисні елементи 7, зміщені на кут 90° по відношенню до основних очисних елементів 2 також взаємодіють з головками коренеплодів. Однак, завдяки своєму розташуванню на твірній поверхні вала 1, з частиною головки коренеплодів, що розташована з самого верху, взаємодіють середні петлі 9, а з боковими частинами головки взаємодіють бокові петлі 8, які фактично охоплюють головку коренеплоду з двох сторін. Встановлені у поперечних пазах 11, розташованих упоперек довжини кола на твірній привідного вала 1, затискачі 10 надають можливість так розташовувати петлі 8 і 9 на твірній поверхні вала 1, що бокові петлі 8 можуть бути розведені на максимальну відстань одна від одної, що дасть можливість ефективно очищувати бокові поверхні різних за розмірами і формою головки коренеплодів. При цьому, верхні частиниголовок коренеплодів ефективно очищують очисні елементи 2 встановлені на валу 1 тангенціальне, а тому жорсткості середніх петель 9 повинні бути меншими, ніж жорсткості бокових петель 8. Однак, незважаючи на це бокові кромки середніх петель 9 дуже ефективно зчищають короткі зелені залишки гички, ніж вільні кінці 3 плоских еластичних очисних елементів 2. Бокові кромки петель 8, рухаючись по боковій поверхні головки коренеплоду дуже ефективно зчісують (зрізують) сухі і полеглі залишки гички. Еластичні смуги петель 8 і 9 можуть мати різну ширину і товщину, що буде визначати їх жорсткість. Однак в цілому жорсткість середніх петель 9 повинна бути меншою, ніж жорсткості бокових петель 8. За допомогою затискачів 5 є можливість регулювати довжину гнучких зв'язків 4, чим досягається зміна робочого діаметра очисника головок коренеплодів та кута нанесення ударів відносно поверхні поля. В цілому петлі 8 і 9 також можуть мати запаси довжин, що надає можливість змінювати їх розміри і форму. Оскільки очисні елементи 7, зміщені на кут 90° по відношенню до основних очисних елементів 2, робота очисника головок коренеплодів є зрівноваженою. Маси очисних елементів 7 і основних очисних елементів 2 повинні бути однаковими, що і забезпечить зрівноваження очисника головок коренеплодів. Твірна привідного вала 1 повинна бути відповідної 5 ширини і бути опуклою, що буде визначати довжини пазів 11, розташованих упоперек довжини кола на твірній привідного вала 1. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення бокових поверхонь головок коренеплодів на 12...15%. 81175 6
