Очисник головок коренеплодів

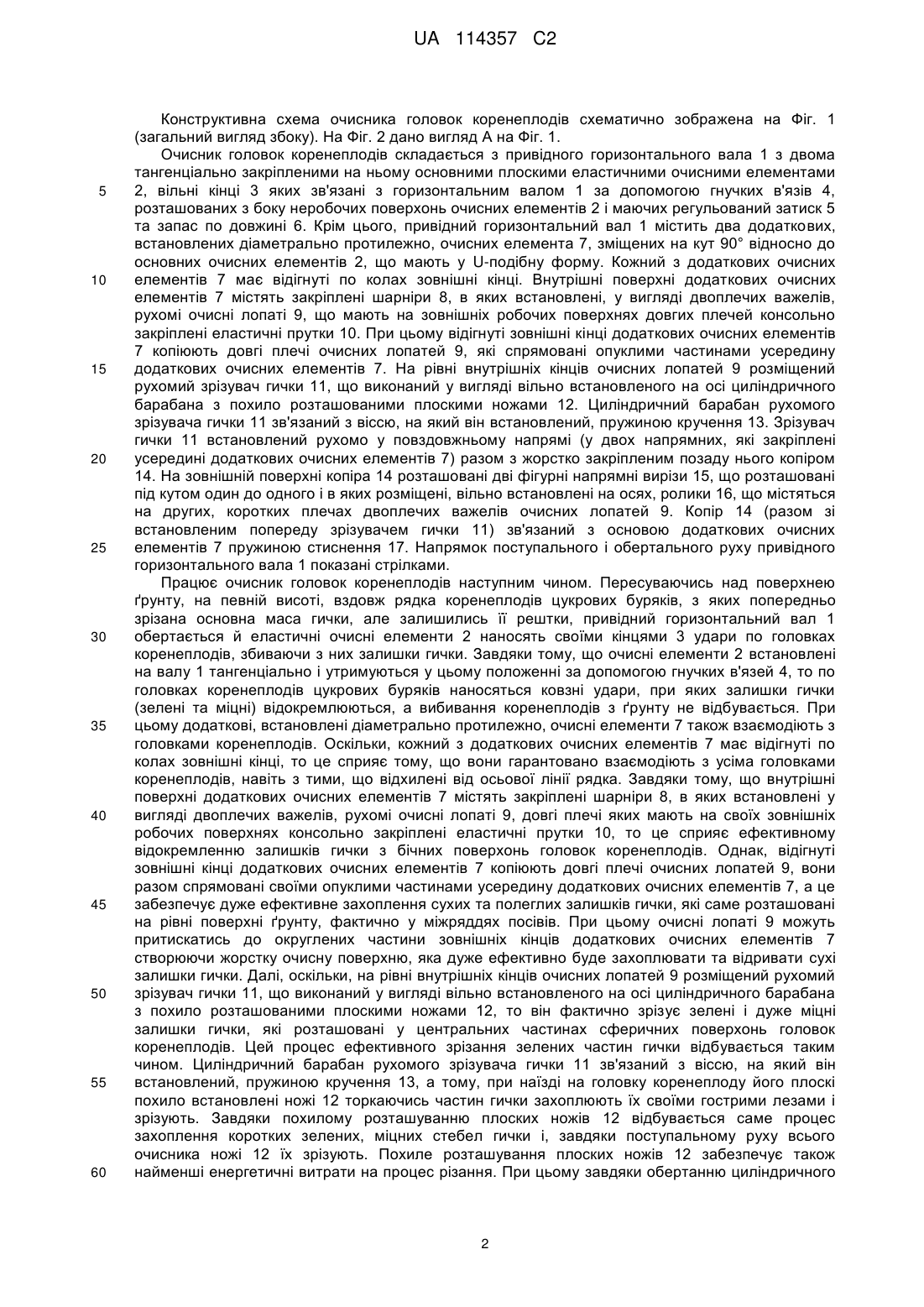

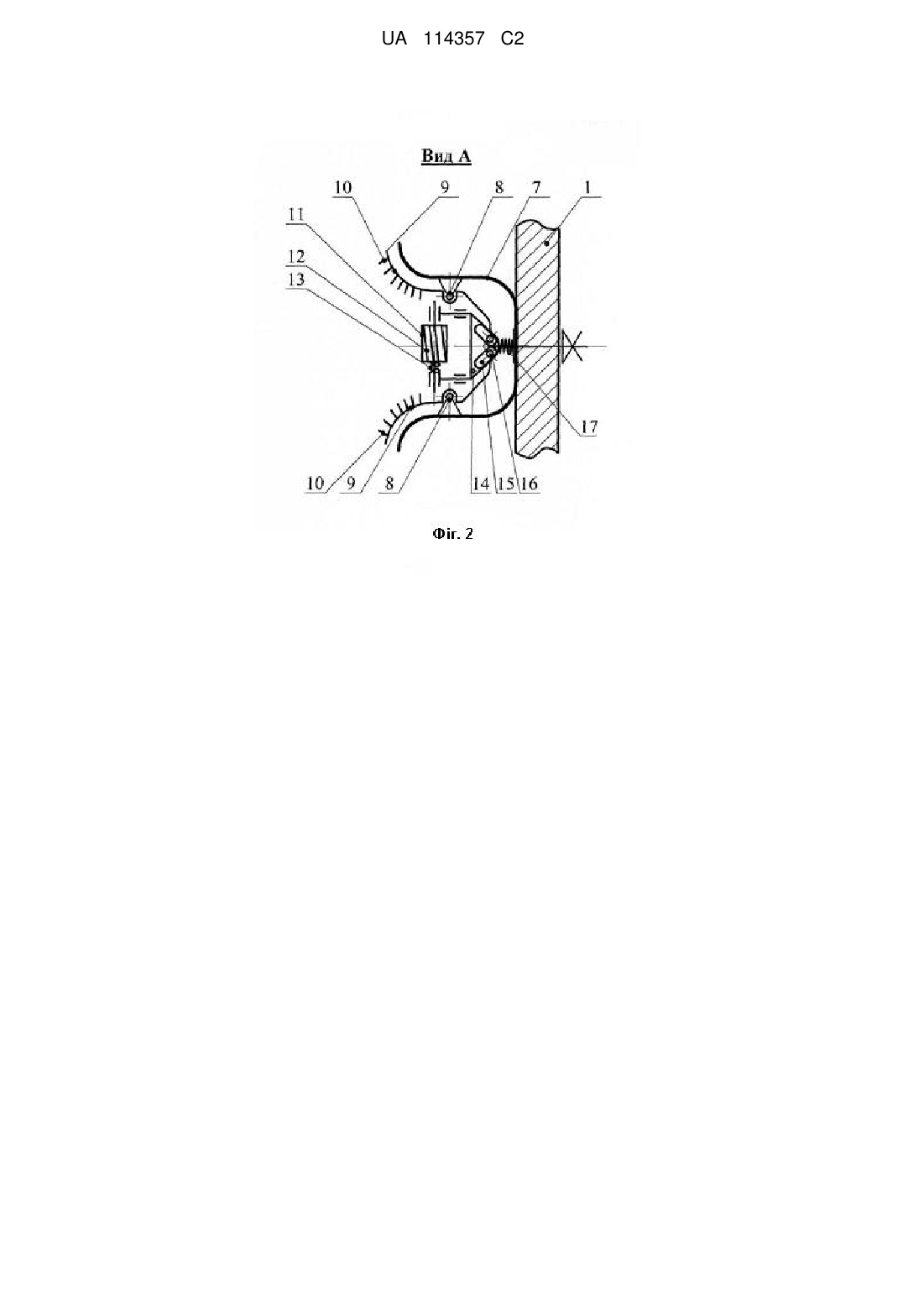

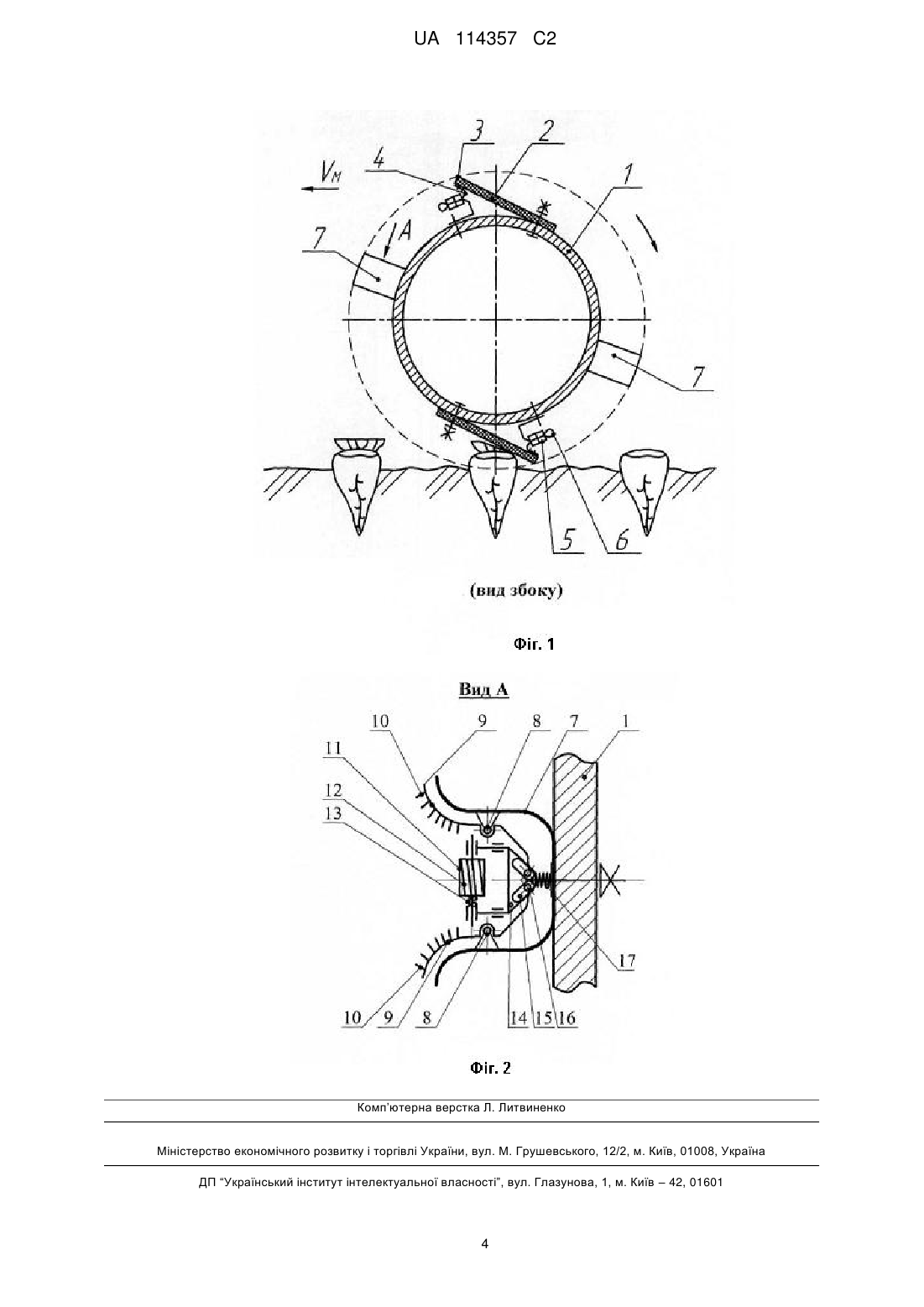

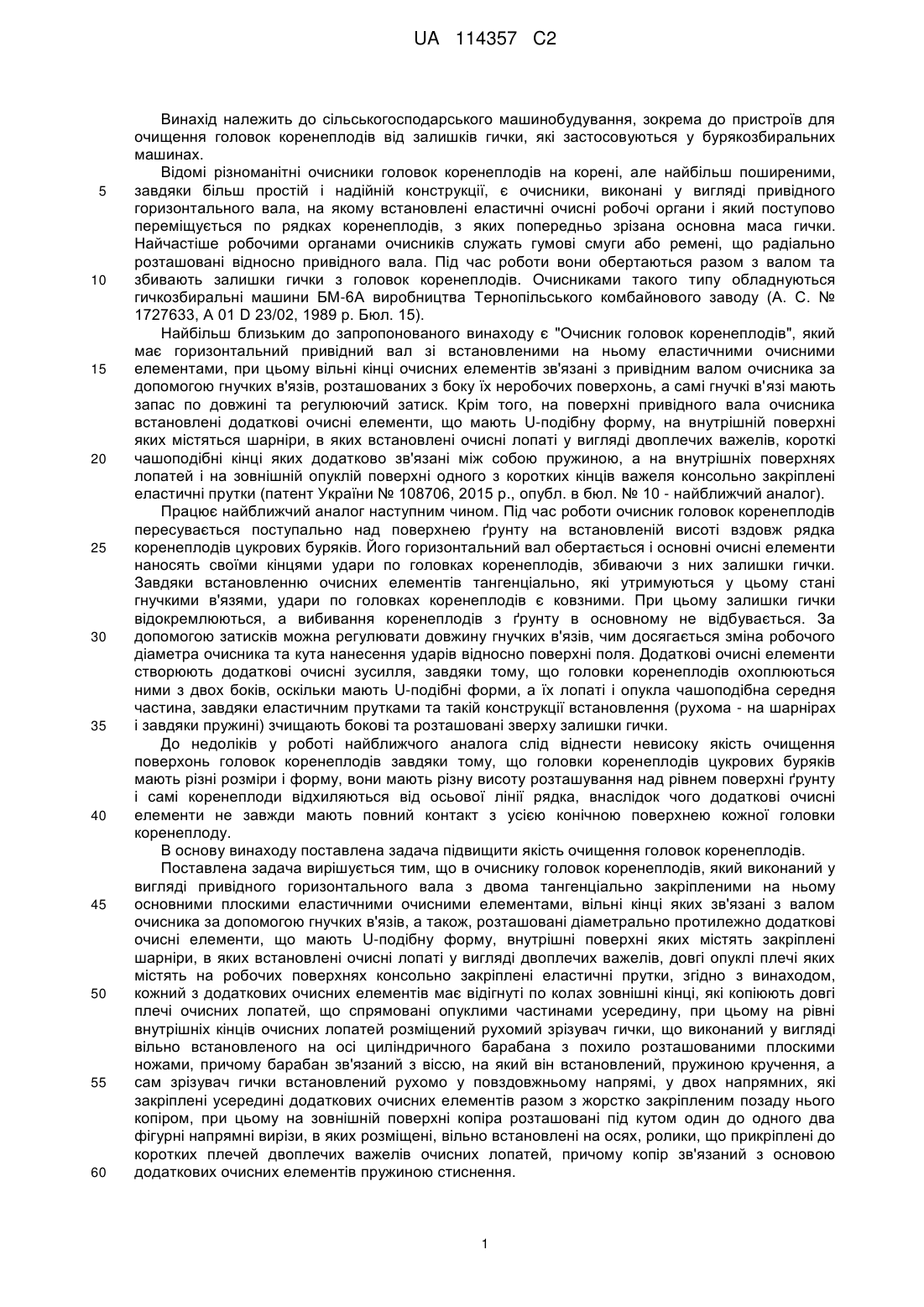

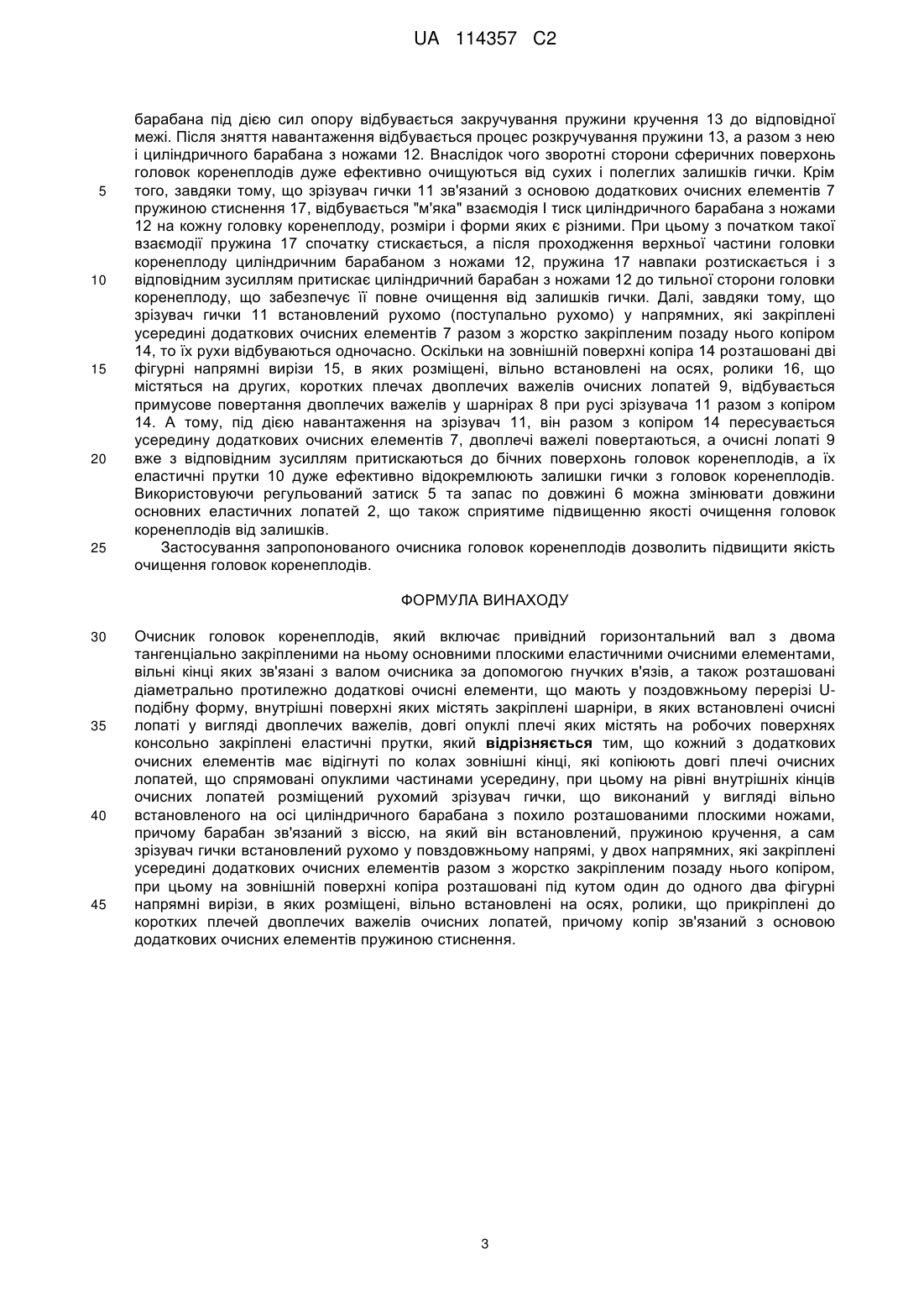

Реферат: Пристрій для транспортування та очистки коренебульбоплодів належить до сільськогосподарського машинобудування, зокрема до робочих органів картоплезбиральних машин. Зазначений раніше пристрій відрізняється від вже відомих тим, що кожний з додаткових очисних елементів має відігнуті по колах зовнішні кінці, які копіюють довгі плечі очисних лопатей, що спрямовані опуклими частинами усередину, при цьому на рівні внутрішніх кінців очисних лопатей розміщений рухомий зрізувач гички, що виконаний у вигляді вільно встановленого на осі циліндричного барабана з похило розташованими плоскими ножами, причому барабан зв'язаний з віссю, на який він встановлений, пружиною кручення, а сам зрізувач гички встановлений рухомо у повздовжньому напрямі, у двох напрямних, які закріплені усередині додаткових очисних елементів разом з жорстко закріпленим позаду нього копіром, при цьому на зовнішній поверхні копіра розташовані під кутом один до одного два фігурні напрямні вирізи, в яких розміщені, вільно встановлені на осях, ролики, що прикріплені до коротких плечей двоплечих важелів очисних лопатей, причому копір зв'язаний з основою додаткових очисних елементів пружиною стиснення. Пристрій для транспортування та очистки коренебульбоплодів забезпечує підвищення ефективності очистки коренебульбоплодів від домішок. UA 114357 C2 (12) UA 114357 C2 UA 114357 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал зі встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають U-подібну форму, на внутрішній поверхні яких містяться шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі чашоподібні кінці яких додатково зв'язані між собою пружиною, а на внутрішніх поверхнях лопатей і на зовнішній опуклій поверхні одного з коротких кінців важеля консольно закріплені еластичні прутки (патент України № 108706, 2015 р., опубл. в бюл. № 10 - найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, а їх лопаті і опукла чашоподібна середня частина, завдяки еластичним прутками та такій конструкції встановлення (рухома - на шарнірах і завдяки пружині) зчищають бокові та розташовані зверху залишки гички. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають U-подібну форму, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі опуклі плечі яких містять на робочих поверхнях консольно закріплені еластичні прутки, згідно з винаходом, кожний з додаткових очисних елементів має відігнуті по колах зовнішні кінці, які копіюють довгі плечі очисних лопатей, що спрямовані опуклими частинами усередину, при цьому на рівні внутрішніх кінців очисних лопатей розміщений рухомий зрізувач гички, що виконаний у вигляді вільно встановленого на осі циліндричного барабана з похило розташованими плоскими ножами, причому барабан зв'язаний з віссю, на який він встановлений, пружиною кручення, а сам зрізувач гички встановлений рухомо у повздовжньому напрямі, у двох напрямних, які закріплені усередині додаткових очисних елементів разом з жорстко закріпленим позаду нього копіром, при цьому на зовнішній поверхні копіра розташовані під кутом один до одного два фігурні напрямні вирізи, в яких розміщені, вільно встановлені на осях, ролики, що прикріплені до коротких плечей двоплечих важелів очисних лопатей, причому копір зв'язаний з основою додаткових очисних елементів пружиною стиснення. 1 UA 114357 C2 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елемента 7, зміщених на кут 90° відносно до основних очисних елементів 2, що мають у U-подібну форму. Кожний з додаткових очисних елементів 7 має відігнуті по колах зовнішні кінці. Внутрішні поверхні додаткових очисних елементів 7 містять закріплені шарніри 8, в яких встановлені, у вигляді двоплечих важелів, рухомі очисні лопаті 9, що мають на зовнішніх робочих поверхнях довгих плечей консольно закріплені еластичні прутки 10. При цьому відігнуті зовнішні кінці додаткових очисних елементів 7 копіюють довгі плечі очисних лопатей 9, які спрямовані опуклими частинами усередину додаткових очисних елементів 7. На рівні внутрішніх кінців очисних лопатей 9 розміщений рухомий зрізувач гички 11, що виконаний у вигляді вільно встановленого на осі циліндричного барабана з похило розташованими плоскими ножами 12. Циліндричний барабан рухомого зрізувача гички 11 зв'язаний з віссю, на який він встановлений, пружиною кручення 13. Зрізувач гички 11 встановлений рухомо у повздовжньому напрямі (у двох напрямних, які закріплені усередині додаткових очисних елементів 7) разом з жорстко закріпленим позаду нього копіром 14. На зовнішній поверхні копіра 14 розташовані дві фігурні напрямні вирізи 15, що розташовані під кутом один до одного і в яких розміщені, вільно встановлені на осях, ролики 16, що містяться на других, коротких плечах двоплечих важелів очисних лопатей 9. Копір 14 (разом зі встановленим попереду зрізувачем гички 11) зв'язаний з основою додаткових очисних елементів 7 пружиною стиснення 17. Напрямок поступального і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки, кожний з додаткових очисних елементів 7 має відігнуті по колах зовнішні кінці, то це сприяє тому, що вони гарантовано взаємодіють з усіма головками коренеплодів, навіть з тими, що відхилені від осьової лінії рядка. Завдяки тому, що внутрішні поверхні додаткових очисних елементів 7 містять закріплені шарніри 8, в яких встановлені у вигляді двоплечих важелів, рухомі очисні лопаті 9, довгі плечі яких мають на своїх зовнішніх робочих поверхнях консольно закріплені еластичні прутки 10, то це сприяє ефективному відокремленню залишків гички з бічних поверхонь головок коренеплодів. Однак, відігнуті зовнішні кінці додаткових очисних елементів 7 копіюють довгі плечі очисних лопатей 9, вони разом спрямовані своїми опуклими частинами усередину додаткових очисних елементів 7, а це забезпечує дуже ефективне захоплення сухих та полеглих залишків гички, які саме розташовані на рівні поверхні ґрунту, фактично у міжряддях посівів. При цьому очисні лопаті 9 можуть притискатись до округлених частини зовнішніх кінців додаткових очисних елементів 7 створюючи жорстку очисну поверхню, яка дуже ефективно буде захоплювати та відривати сухі залишки гички. Далі, оскільки, на рівні внутрішніх кінців очисних лопатей 9 розміщений рухомий зрізувач гички 11, що виконаний у вигляді вільно встановленого на осі циліндричного барабана з похило розташованими плоскими ножами 12, то він фактично зрізує зелені і дуже міцні залишки гички, які розташовані у центральних частинах сферичних поверхонь головок коренеплодів. Цей процес ефективного зрізання зелених частин гички відбувається таким чином. Циліндричний барабан рухомого зрізувача гички 11 зв'язаний з віссю, на який він встановлений, пружиною кручення 13, а тому, при наїзді на головку коренеплоду його плоскі похило встановлені ножі 12 торкаючись частин гички захоплюють їх своїми гострими лезами і зрізують. Завдяки похилому розташуванню плоских ножів 12 відбувається саме процес захоплення коротких зелених, міцних стебел гички і, завдяки поступальному руху всього очисника ножі 12 їх зрізують. Похиле розташування плоских ножів 12 забезпечує також найменші енергетичні витрати на процес різання. При цьому завдяки обертанню циліндричного 2 UA 114357 C2 5 10 15 20 25 барабана під дією сил опору відбувається закручування пружини кручення 13 до відповідної межі. Після зняття навантаження відбувається процес розкручування пружини 13, а разом з нею і циліндричного барабана з ножами 12. Внаслідок чого зворотні сторони сферичних поверхонь головок коренеплодів дуже ефективно очищуються від сухих і полеглих залишків гички. Крім того, завдяки тому, що зрізувач гички 11 зв'язаний з основою додаткових очисних елементів 7 пружиною стиснення 17, відбувається "м'яка" взаємодія І тиск циліндричного барабана з ножами 12 на кожну головку коренеплоду, розміри і форми яких є різними. При цьому з початком такої взаємодії пружина 17 спочатку стискається, а після проходження верхньої частини головки коренеплоду циліндричним барабаном з ножами 12, пружина 17 навпаки розтискається і з відповідним зусиллям притискає циліндричний барабан з ножами 12 до тильної сторони головки коренеплоду, що забезпечує її повне очищення від залишків гички. Далі, завдяки тому, що зрізувач гички 11 встановлений рухомо (поступально рухомо) у напрямних, які закріплені усередині додаткових очисних елементів 7 разом з жорстко закріпленим позаду нього копіром 14, то їх рухи відбуваються одночасно. Оскільки на зовнішній поверхні копіра 14 розташовані дві фігурні напрямні вирізи 15, в яких розміщені, вільно встановлені на осях, ролики 16, що містяться на других, коротких плечах двоплечих важелів очисних лопатей 9, відбувається примусове повертання двоплечих важелів у шарнірах 8 при русі зрізувача 11 разом з копіром 14. А тому, під дією навантаження на зрізувач 11, він разом з копіром 14 пересувається усередину додаткових очисних елементів 7, двоплечі важелі повертаються, а очисні лопаті 9 вже з відповідним зусиллям притискаються до бічних поверхонь головок коренеплодів, а їх еластичні прутки 10 дуже ефективно відокремлюють залишки гички з головок коренеплодів. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. ФОРМУЛА ВИНАХОДУ 30 35 40 45 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також розташовані діаметрально протилежно додаткові очисні елементи, що мають у поздовжньому перерізі Uподібну форму, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, довгі опуклі плечі яких містять на робочих поверхнях консольно закріплені еластичні прутки, який відрізняється тим, що кожний з додаткових очисних елементів має відігнуті по колах зовнішні кінці, які копіюють довгі плечі очисних лопатей, що спрямовані опуклими частинами усередину, при цьому на рівні внутрішніх кінців очисних лопатей розміщений рухомий зрізувач гички, що виконаний у вигляді вільно встановленого на осі циліндричного барабана з похило розташованими плоскими ножами, причому барабан зв'язаний з віссю, на який він встановлений, пружиною кручення, а сам зрізувач гички встановлений рухомо у повздовжньому напрямі, у двох напрямних, які закріплені усередині додаткових очисних елементів разом з жорстко закріпленим позаду нього копіром, при цьому на зовнішній поверхні копіра розташовані під кутом один до одного два фігурні напрямні вирізи, в яких розміщені, вільно встановлені на осях, ролики, що прикріплені до коротких плечей двоплечих важелів очисних лопатей, причому копір зв'язаний з основою додаткових очисних елементів пружиною стиснення. 3 UA 114357 C2 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
