Очисник головок коренеплодів

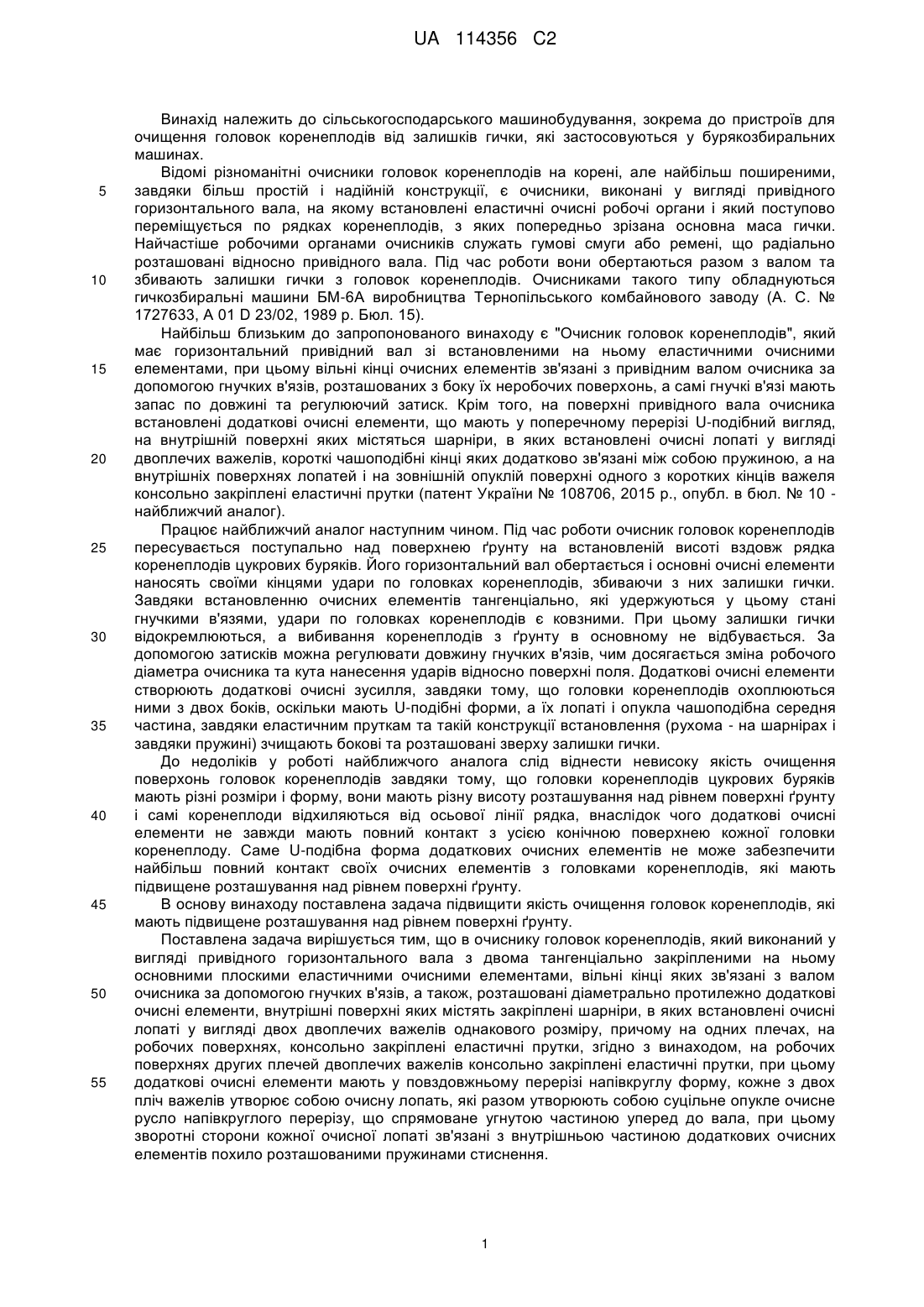

Реферат: Пристрій для транспортування та очистки коренебульбоплодів належить до сільськогосподарського машинобудування, зокрема до робочих органів картоплезбиральних машин. Зазначений раніше пристрій відрізняється від вже відомих тим, що на робочих поверхнях других плечей двоплечих важелів консольно закріплені еластичні прутки, при цьому додаткові очисні елементи мають у повздовжньому перерізі напівкруглу форму, кожне з двох пліч важелів утворює собою очисну лопать, які разом утворюють собою суцільне опукле очисне русло напівкруглого перерізу, що спрямоване угнутою частиною уперед до вала, при цьому зворотні сторони кожної очисної лопаті зв’язані з внутрішньою частиною додаткових очисних елементів похило розташованими пружинами стиснення. Пристрій для транспортування та очистки коренебульбоплодів забезпечує підвищення ефективності очистки коренебульбоплодів від домішок. UA 114356 C2 (12) UA 114356 C2 UA 114356 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал зі встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, на внутрішній поверхні яких містяться шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі чашоподібні кінці яких додатково зв'язані між собою пружиною, а на внутрішніх поверхнях лопатей і на зовнішній опуклій поверхні одного з коротких кінців важеля консольно закріплені еластичні прутки (патент України № 108706, 2015 р., опубл. в бюл. № 10 найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, а їх лопаті і опукла чашоподібна середня частина, завдяки еластичним пруткам та такій конструкції встановлення (рухома - на шарнірах і завдяки пружині) зчищають бокові та розташовані зверху залишки гички. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. Саме U-подібна форма додаткових очисних елементів не може забезпечити найбільш повний контакт своїх очисних елементів з головками коренеплодів, які мають підвищене розташування над рівнем поверхні ґрунту. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів, які мають підвищене розташування над рівнем поверхні ґрунту. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двох двоплечих важелів однакового розміру, причому на одних плечах, на робочих поверхнях, консольно закріплені еластичні прутки, згідно з винаходом, на робочих поверхнях других плечей двоплечих важелів консольно закріплені еластичні прутки, при цьому додаткові очисні елементи мають у повздовжньому перерізі напівкруглу форму, кожне з двох пліч важелів утворює собою очисну лопать, які разом утворюють собою суцільне опукле очисне русло напівкруглого перерізу, що спрямоване угнутою частиною уперед до вала, при цьому зворотні сторони кожної очисної лопаті зв'язані з внутрішньою частиною додаткових очисних елементів похило розташованими пружинами стиснення. 1 UA 114356 C2 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, зміщених на кут 90° відносно до основних очисних елементів 2. Кожний з додаткових очисних елементів 7 має у повздовжньому перерізі напівовальну форму, усередині якої закріплені шарніри 8, в яких встановлені у вигляді двоплечих важелів (однакового розміру) очисні лопаті 9, тобто кожне з двох плечей важелів і є очисною лопаттю 9, а разом вони утворюють собою суцільне очисне русло напівкруглого перерізу, що спрямоване угнутою частиною уперед до вала 1. На зовнішній угнутій поверхні очисних лопатей 9 консольно закріплені еластичні прутки 10. Зворотні сторони кожної очисної лопаті 9 зв'язані з внутрішньою частиною додаткових очисних елементів 7 похило розташованими пружинами стиснення 11. Напрямок поступального і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки, кожний з додаткових очисних елементів 7 має у повздовжньому перерізі напівовальну форму, то це забезпечує дуже ефективне охоплення головок коренеплодів, які мають підвищене розташування над рівнем поверхні ґрунту. Головки коренеплодів, які мають підвищене розташування над рівнем поверхні ґрунту гарантовано охоплюються саме напівовальною формою додаткових очисних елементів 7, при умові не вибивання з ґрунту самих коренеплодів. Завдяки тому, що усередині додаткових очисних елементів 7 напівовальної форми закріплені шарніри 8, в яких встановлені у вигляді двоплечих важелів (плечі однакового розміру) очисні лопаті 9, то разом вони утворюють собою суцільне очисне русло напівкруглого перерізу, яке спрямовано опуклою частиною уперед, що гарантує очищення усіх поверхонь (двох бічних і верхньої) головок коренеплодів від залишків гички. Відбувається це завдяки тому, що конструкція очисних лопатей 9 забезпечує дуже ефективну взаємодію з кожною головкою коренеплодів. Так, при насуванні середньої частини очисного русла на головку коренеплоду одразу дві центральні частини лопатей 9, долаючи опір пружин 11 угинаються і їх еластичні прутки 10 ефективно відокремлюють зелені та міцні залишки гички з верхніх частин головок коренеплодів. Але при цьому, одночасно, бічні частини очисних лопатей 9 також повертаються і з відповідним зусиллям притискаються до двох бічних частин головок коренеплодів і їх еластичні прутки 10 ефективно зчищають залишки гички. Таким чином, дана конструкція очисних лопатей 9 фактично розв'язує задачу спрощення конструкції, але тут на відповідно високому рівні розв'язується задача підвищення надійності роботи і в цілому якості очищення головок коренеплодів від залишків, в тому числі і таких, які мають підвищене розташування над рівнем поверхні ґрунту. Завдяки тому, що на зовнішній угнутій поверхні очисних лопатей 9 консольно закріплені еластичні прутки 10, то вони ефективно захоплюють і відривають сухі та полеглі залишки гички. Оскільки, зворотні сторони кожної очисної лопаті 9 зв'язані з внутрішньою частиною додаткових очисних елементів 7 похило розташованими пружинами стиснення 11, то кожна зі сторін очисних лопатей 9 є підпружиненою, внаслідок чого відбувається не тільки їх пружна взаємодія з головками коренеплодів, але й це запобігає вибиванню коренеплодів з ґрунту. Оскільки повороти очисних лопатей 9, як двоплечих важелів у шарнірах 8, відбуваються при взаємодії головок коренеплодів саме з середніми частинами лопатей 9, то пружини стиснення 11 повинні мати похиле розташування, оскільки зазор між обома внутрішніми кінцями двоплечих важелів (тобто зазор між кінцями очисних лопатей 9, який утворюється на повздовжній осі симетрії додаткових очисних елементів 7) постійно змінюються, що може призвести до потрапляння усередину решток, які заважатимуть нормальній роботі пружин стиснення 11. Тому кінці пружин стиснення 11 повинні бути 2 UA 114356 C2 5 відведеними від повздовжній осі симетрії додаткових очисних елементів 7. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів, які мають підвищене розташування над рівнем поверхні ґрунту. ФОРМУЛА ВИНАХОДУ 10 15 20 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв’язані з валом очисника за допомогою гнучких в’язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, внутрішні поверхні яких містять закріплені шарніри, в яких встановлені очисні лопаті у вигляді двох двоплечих важелів однакового розміру, причому на одних плечах, на робочих поверхнях, консольно закріплені еластичні прутки, який відрізняється тим, що на робочих поверхнях других плечей двоплечих важелів консольно закріплені еластичні прутки, при цьому додаткові очисні елементи мають у повздовжньому перерізі напівкруглу форму, кожне з двох пліч важелів утворює собою очисну лопать, які разом утворюють собою суцільне опукле очисне русло напівкруглого перерізу, що спрямоване угнутою частиною уперед до вала, при цьому зворотні сторони кожної очисної лопаті зв’язані з внутрішньою частиною додаткових очисних елементів похило розташованими пружинами стиснення. 3 UA 114356 C2 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
