Стоматологічна піч для випалювання зубних реставраційних деталей

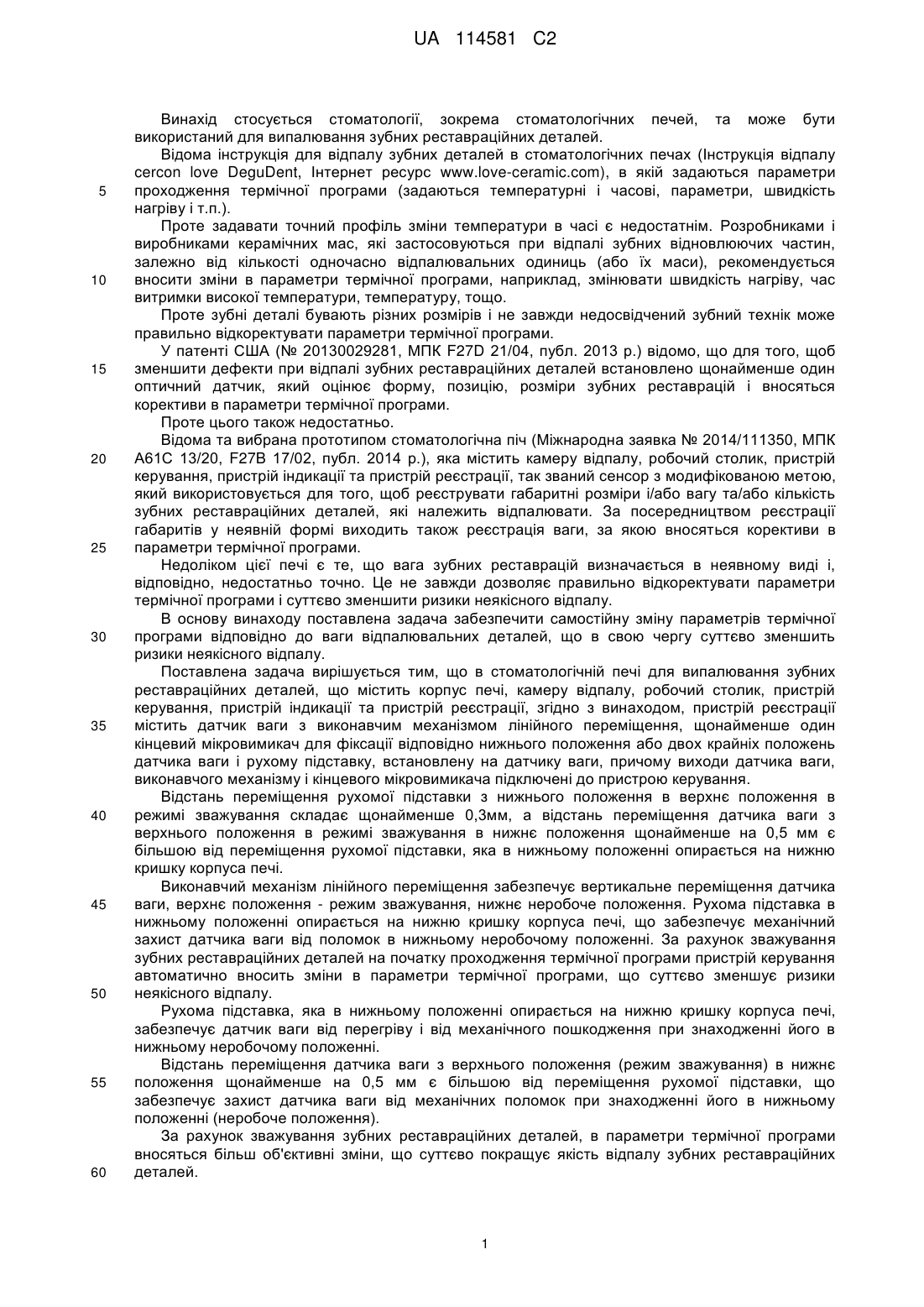

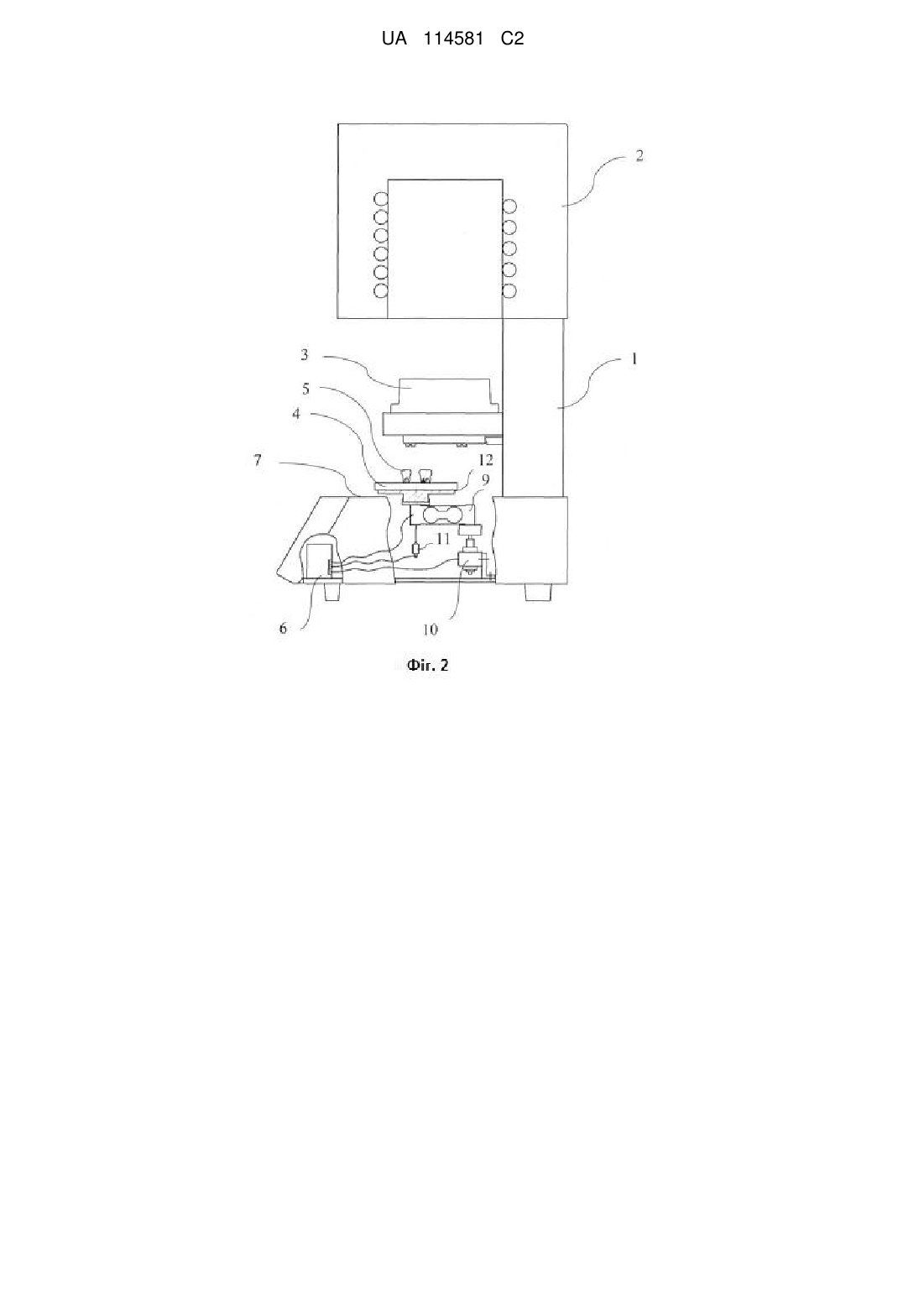

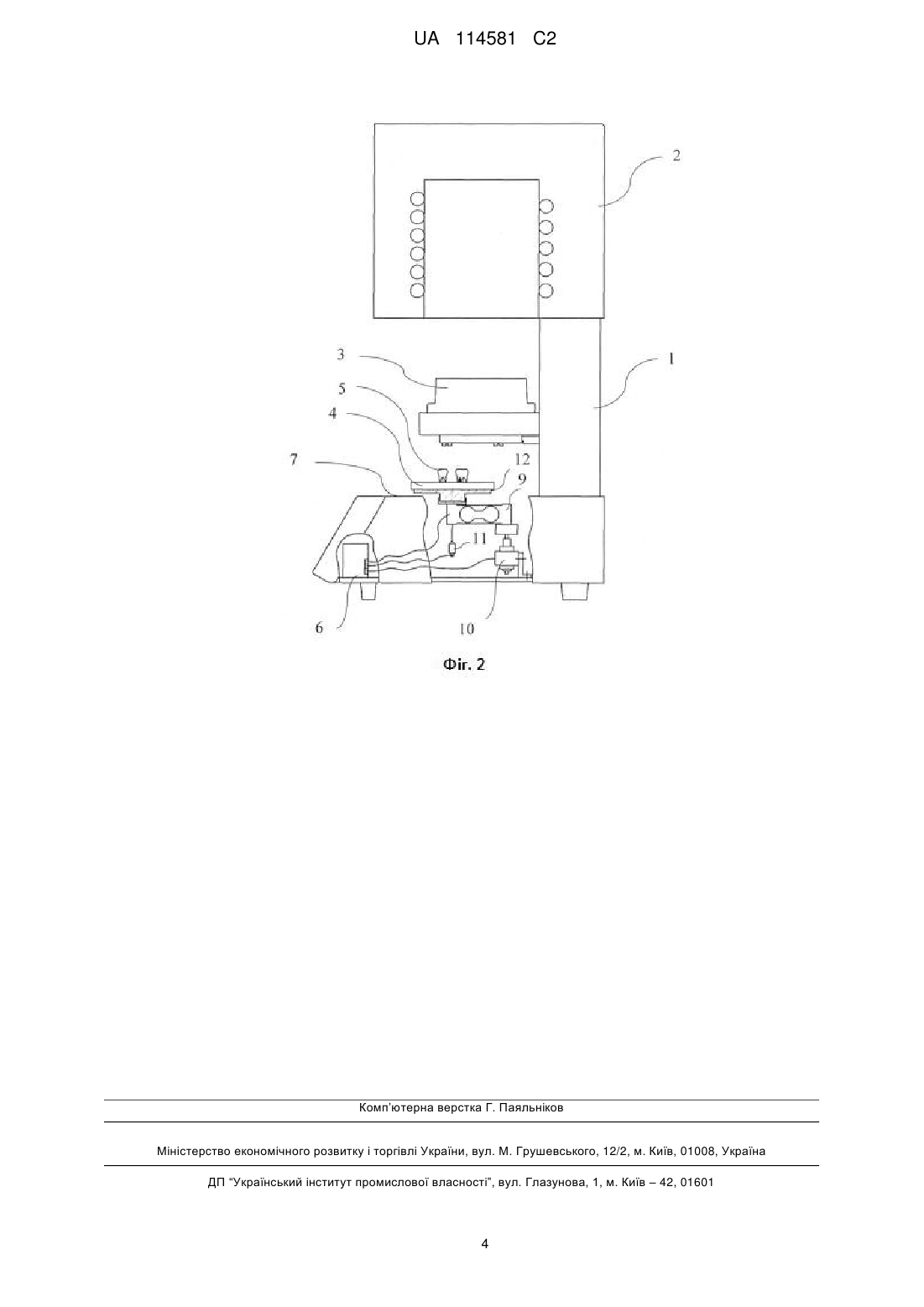

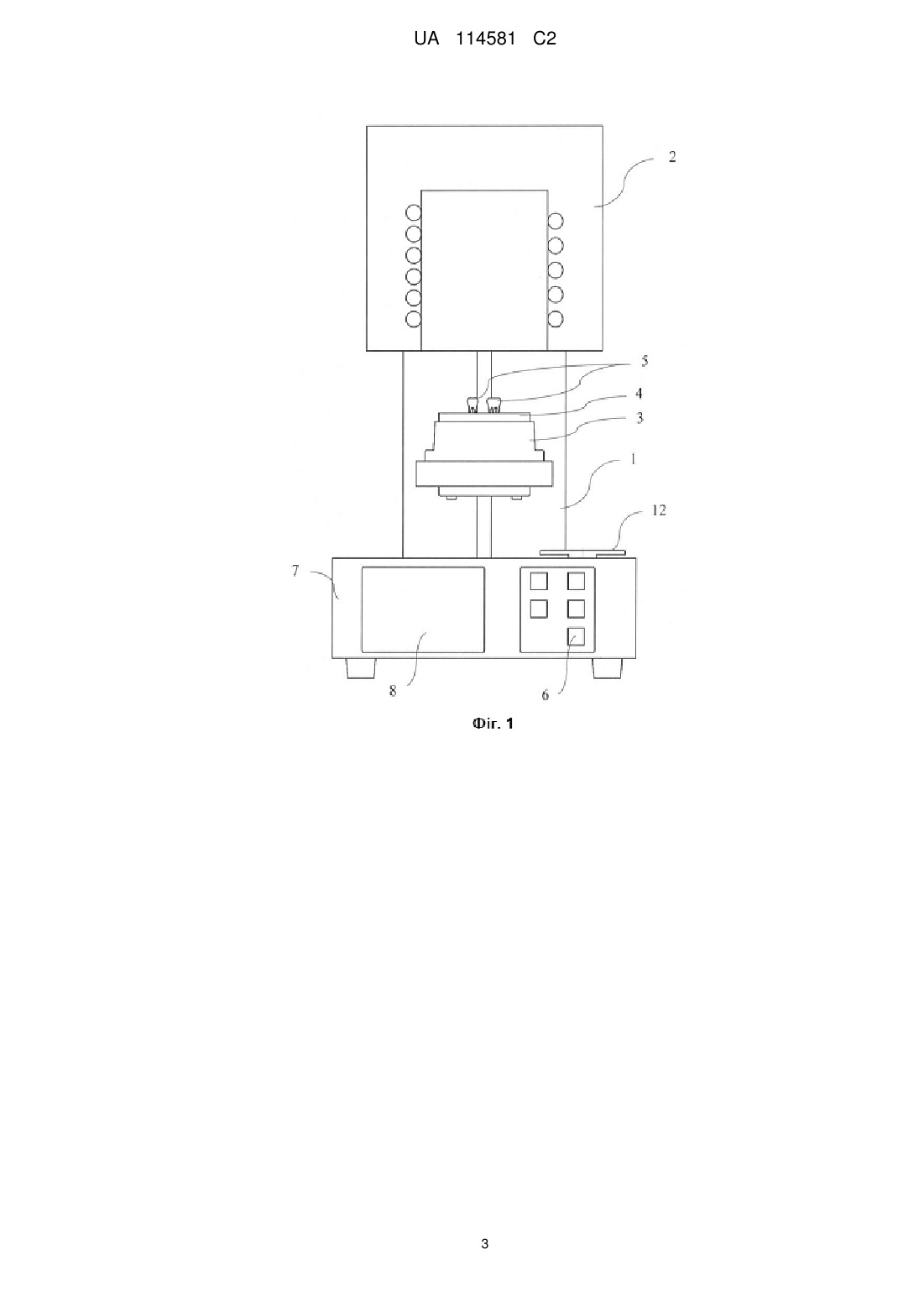

Реферат: Винахід стосується стоматології, зокрема стоматологічних печей та може бути використаний для випалювання зубних реставраційних деталей. Стоматологічна піч містить корпус, камеру відпалу, робочий столик, пристрій керування, пристрій індикації та пристрій реєстрації з виконавчим механізмом лінійного переміщення датчика ваги, кінцевий мікровимикач і рухому підставку, встановлену на датчику ваги. Виходи датчика ваги, виконавчого механізму і кінцевого мікровимикача підключені до пристрою керування. За рахунок прямого зважування зубних реставраційних деталей, в параметри термічної програми вносяться більш об'єктивні зміни, що суттєво покращує якість відпалу зубних реставраційних деталей. Технічний результат: забезпечується самостійна зміна параметрів термічної програми відповідно до ваги відпалювальних деталей, що, в свою чергу, суттєво зменшує ризики неякісного відпалу. UA 114581 C2 (12) UA 114581 C2 UA 114581 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується стоматології, зокрема стоматологічних печей, та може бути використаний для випалювання зубних реставраційних деталей. Відома інструкція для відпалу зубних деталей в стоматологічних печах (Інструкція відпалу cercon love DeguDent, Інтернет ресурс www.love-ceramic.com), в якій задаються параметри проходження термічної програми (задаються температурні і часові, параметри, швидкість нагріву і т.п.). Проте задавати точний профіль зміни температури в часі є недостатнім. Розробниками і виробниками керамічних мас, які застосовуються при відпалі зубних відновлюючих частин, залежно від кількості одночасно відпалювальних одиниць (або їх маси), рекомендується вносити зміни в параметри термічної програми, наприклад, змінювати швидкість нагріву, час витримки високої температури, температуру, тощо. Проте зубні деталі бувають різних розмірів і не завжди недосвідчений зубний технік може правильно відкоректувати параметри термічної програми. У патенті США (№ 20130029281, МПК F27D 21/04, публ. 2013 р.) відомо, що для того, щоб зменшити дефекти при відпалі зубних реставраційних деталей встановлено щонайменше один оптичний датчик, який оцінює форму, позицію, розміри зубних реставрацій і вносяться корективи в параметри термічної програми. Проте цього також недостатньо. Відома та вибрана прототипом стоматологічна піч (Міжнародна заявка № 2014/111350, МПК А61С 13/20, F27B 17/02, публ. 2014 р.), яка містить камеру відпалу, робочий столик, пристрій керування, пристрій індикації та пристрій реєстрації, так званий сенсор з модифікованою метою, який використовується для того, щоб реєструвати габаритні розміри і/або вагу та/або кількість зубних реставраційних деталей, які належить відпалювати. За посередництвом реєстрації габаритів у неявній формі виходить також реєстрація ваги, за якою вносяться корективи в параметри термічної програми. Недоліком цієї печі є те, що вага зубних реставрацій визначається в неявному виді і, відповідно, недостатньо точно. Це не завжди дозволяє правильно відкоректувати параметри термічної програми і суттєво зменшити ризики неякісного відпалу. В основу винаходу поставлена задача забезпечити самостійну зміну параметрів термічної програми відповідно до ваги відпалювальних деталей, що в свою чергу суттєво зменшить ризики неякісного відпалу. Поставлена задача вирішується тим, що в стоматологічній печі для випалювання зубних реставраційних деталей, що містить корпус печі, камеру відпалу, робочий столик, пристрій керування, пристрій індикації та пристрій реєстрації, згідно з винаходом, пристрій реєстрації містить датчик ваги з виконавчим механізмом лінійного переміщення, щонайменше один кінцевий мікровимикач для фіксації відповідно нижнього положення або двох крайніх положень датчика ваги і рухому підставку, встановлену на датчику ваги, причому виходи датчика ваги, виконавчого механізму і кінцевого мікровимикача підключені до пристрою керування. Відстань переміщення рухомої підставки з нижнього положення в верхнє положення в режимі зважування складає щонайменше 0,3мм, а відстань переміщення датчика ваги з верхнього положення в режимі зважування в нижнє положення щонайменше на 0,5 мм є більшою від переміщення рухомої підставки, яка в нижньому положенні опирається на нижню кришку корпуса печі. Виконавчий механізм лінійного переміщення забезпечує вертикальне переміщення датчика ваги, верхнє положення - режим зважування, нижнє неробоче положення. Рухома підставка в нижньому положенні опирається на нижню кришку корпуса печі, що забезпечує механічний захист датчика ваги від поломок в нижньому неробочому положенні. За рахунок зважування зубних реставраційних деталей на початку проходження термічної програми пристрій керування автоматично вносить зміни в параметри термічної програми, що суттєво зменшує ризики неякісного відпалу. Рухома підставка, яка в нижньому положенні опирається на нижню кришку корпуса печі, забезпечує датчик ваги від перегріву і від механічного пошкодження при знаходженні його в нижньому неробочому положенні. Відстань переміщення датчика ваги з верхнього положення (режим зважування) в нижнє положення щонайменше на 0,5 мм є більшою від переміщення рухомої підставки, що забезпечує захист датчика ваги від механічних поломок при знаходженні його в нижньому положенні (неробоче положення). За рахунок зважування зубних реставраційних деталей, в параметри термічної програми вносяться більш об'єктивні зміни, що суттєво покращує якість відпалу зубних реставраційних деталей. 1 UA 114581 C2 5 10 15 20 25 30 35 На фіг. 1 показано схематичне зображення печі, вигляд спереду. На фіг. 2 - це ж, вигляд збоку. Стоматологічна піч для випалювання зубних реставраційних деталей містить корпус 1, камеру відпалу 2, розміщену у верхній частині корпуса 1 і закріплену до каркасу корпуса 1, робочий столик 3 на якому встановлюють трегер 4 з зубними реставраційними деталями 5 і який прикріплений до механізму вертикального переміщення (механізм вертикального переміщення не показаний), пристрій керування 6, кришку 7 нижньої частини корпуса 1, пристрій індикації 8 та пристрій реєстрації, який містить датчик ваги 9 з виконавчим механізмом лінійного переміщення 10, кінцевий мікровимикач 11 і рухому підставку 12, встановлену на датчику ваги 9, причому виходи датчика ваги 9, виконавчого механізму лінійного переміщення 10 і кінцевого мікровимикача 11 підключені до пристрою керування 6. Стоматологічна піч може містити один або два кінцевих мікровимикачі 11 для фіксації відповідно одного нижнього положення або двох крайніх положень датчика ваги 9. Відстань переміщення рухомої підставки 12 з нижнього положення в верхнє положення (режим зважування) складає щонайменше 0,3 мм, а відстань переміщення датчика ваги 9 з верхнього положення в режимі зважування в нижнє положення щонайменше на 0,5 мм є більшою від переміщення рухомої підставки 12, яка в нижньому положенні опирається на нижню кришку 7 корпуса печі 1. Пристрій використовують наступним чином: Перед початком відпалу трегер 4 з зубними реставраційними деталями 5 розміщують на рухомій підставці 12, яка знаходиться в нижньому неробочому положенні (опирається на кришку 7 нижньої частини корпуса 1). На початку проходження термічної програми (1-ий етап сушіння) по сигналу з пристрою керування 6 виконавчий механізм лінійного переміщення 10 піднімає датчик ваги 9, рухому підставку 12 і трегер 4 з зубними реставраційними деталями 5 у верхнє положення (позиція зважування). Пристрій керування 6 обробляє сигнал з датчика ваги 9 і залежно від ваги зубних реставраційних деталей 5 висвітлює на пристрої індикації 8 рекомендації щодо внесення коректив до термічної програми. Користувач може відхилити або прийняти ці рекомендації. Після зважування у користувача є достатньо часу щоб перенести трегер 4 з зубними реставраційними деталями 5 на робочий столик 3. Як правило, зважування закінчується через 4-5 секунд з моменту включення термічної програми відпалу. Кінцевий мікровимикач 11 забезпечує фіксацію датчика ваги 9 (наприклад, тензометричного датчика) в нижньому неробочому положенні. Можна використати два кінцевих мікровимикачі 11 для фіксації нижнього і верхнього положень датчика ваги 9. У випадку використання одного кінцевого мікровимикача 11 з моменту його розмикання переміщення у верхнє положення може відбуватися за контрольний час. ФОРМУЛА ВИНАХОДУ 40 45 50 1. Стоматологічна піч для випалювання зубних реставраційних деталей, що містить корпус, камеру відпалу, робочий столик, пристрій керування, пристрій індикації та пристрій реєстрації, яка відрізняється тим, що пристрій реєстрації містить датчик ваги з виконавчим механізмом лінійного переміщення, щонайменше один кінцевий мікровимикач для фіксації відповідно нижнього положення або двох крайніх положень датчика ваги і рухому підставку, встановлену на датчику ваги, причому виходи датчика ваги, виконавчого механізму і кінцевого мікровимикача підключені до пристрою керування. 2. Стоматологічна піч за п. 1, яка відрізняється тим, що відстань переміщення рухомої підставки з нижнього положення в верхнє положення в режимі зважування складає щонайменше 0,3 мм. 3. Стоматологічна піч за п. 1, яка відрізняється тим, що відстань переміщення датчика ваги з верхнього положення в режимі зважування в нижнє положення щонайменше на 0,5 мм є більшою від переміщення рухомої підставки. 4. Стоматологічна піч за п. 1, яка відрізняється тим, що рухома підставка в нижньому положенні опирається на кришку корпуса печі. 2 UA 114581 C2 3 UA 114581 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
