Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи

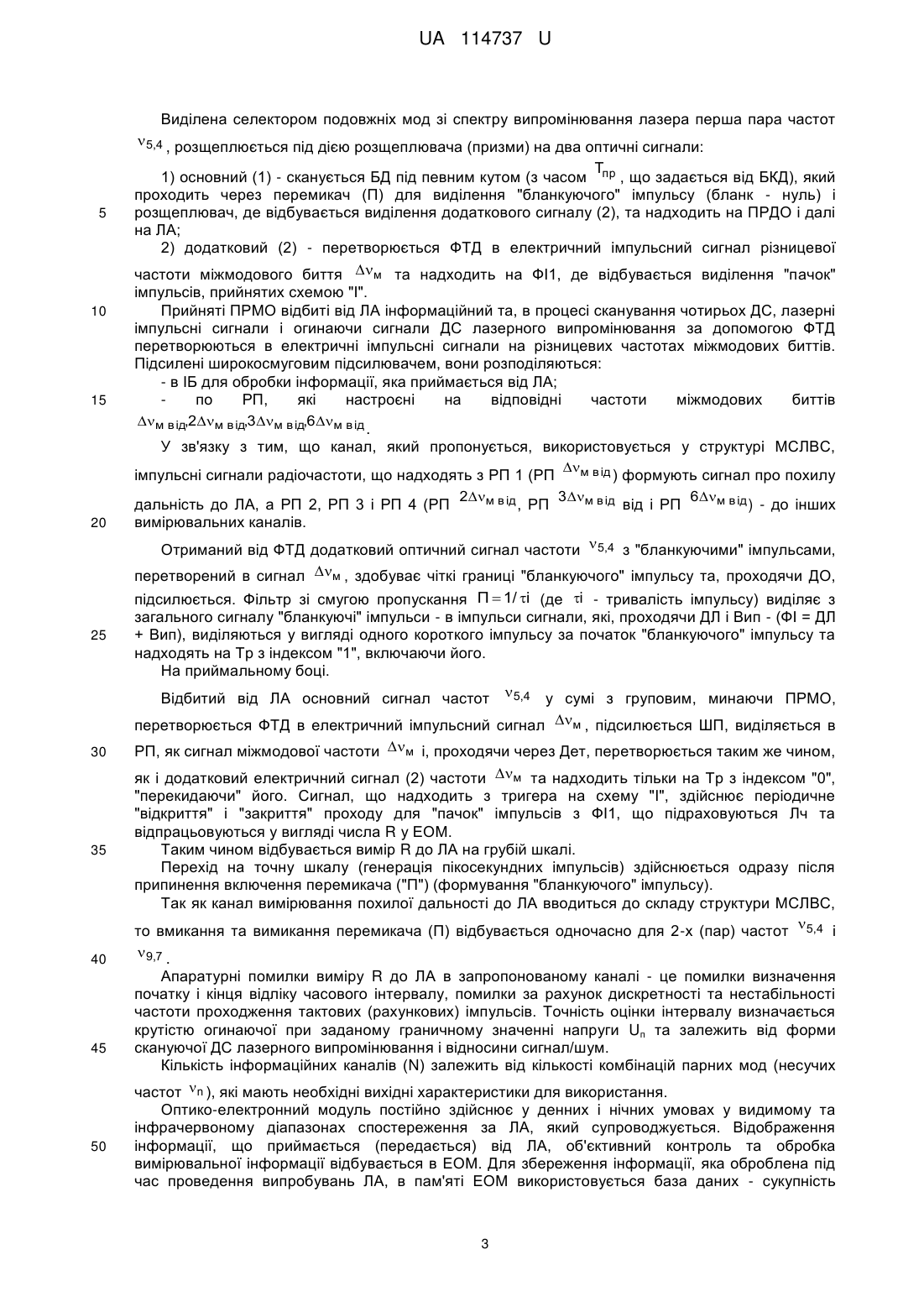

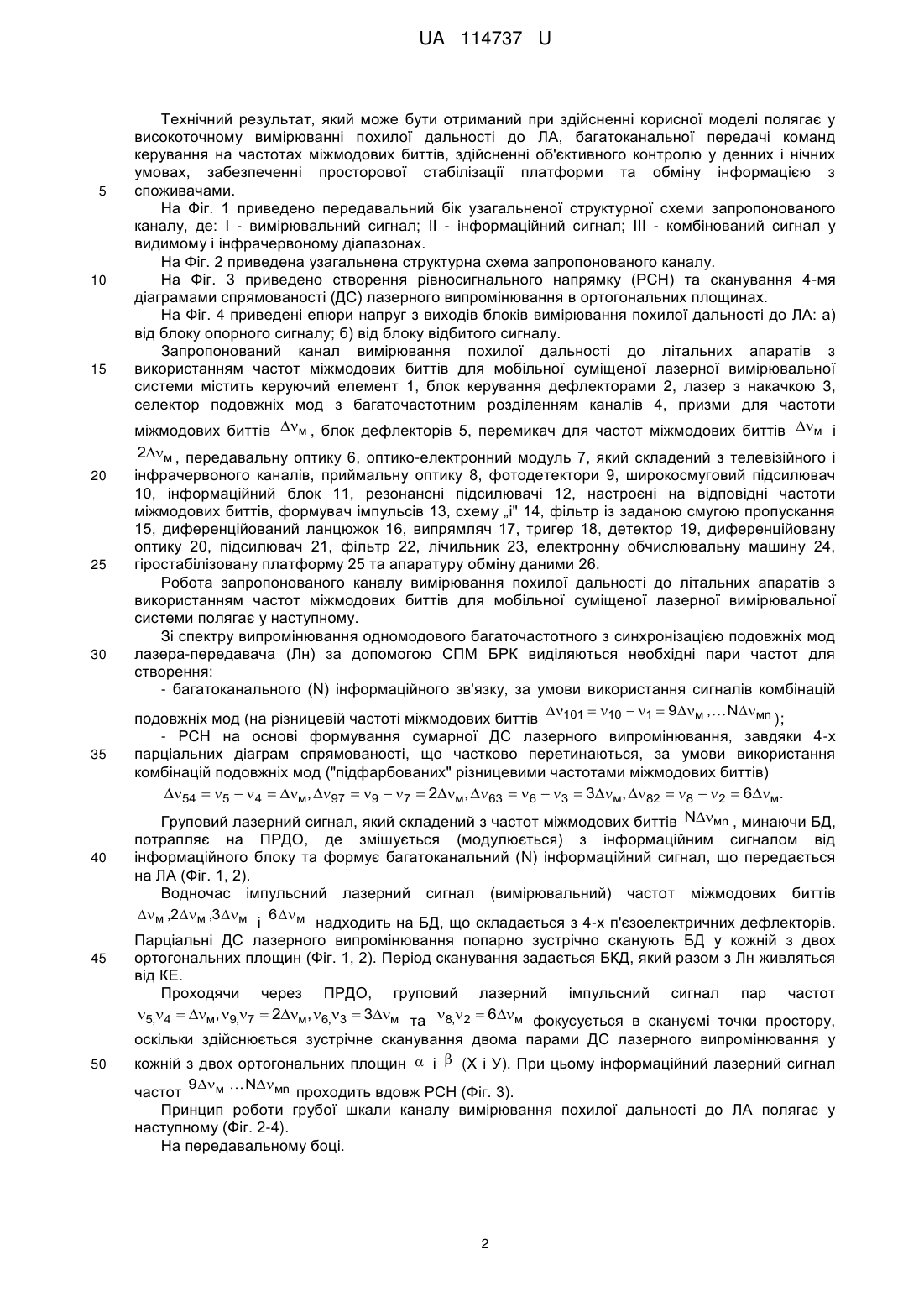

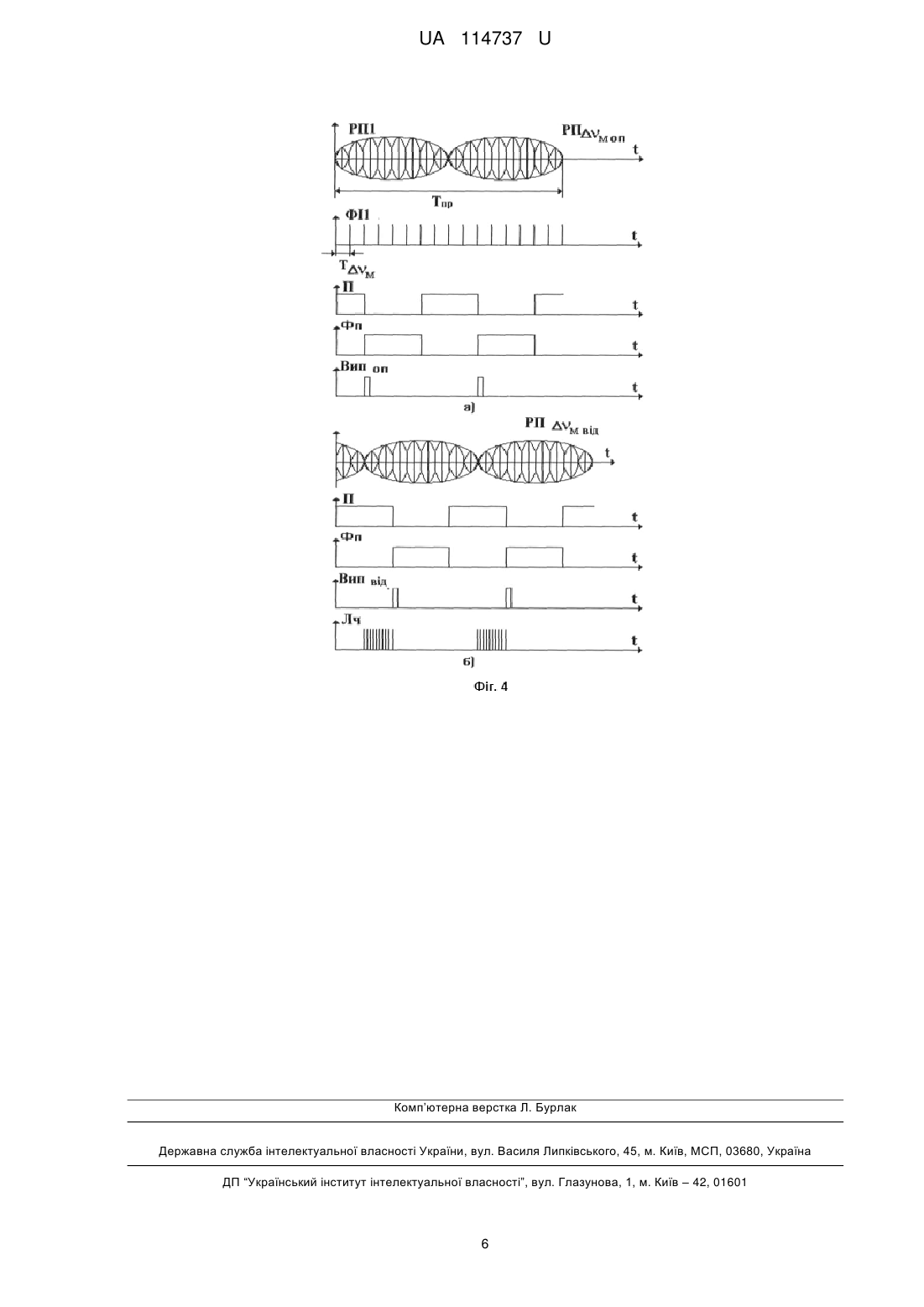

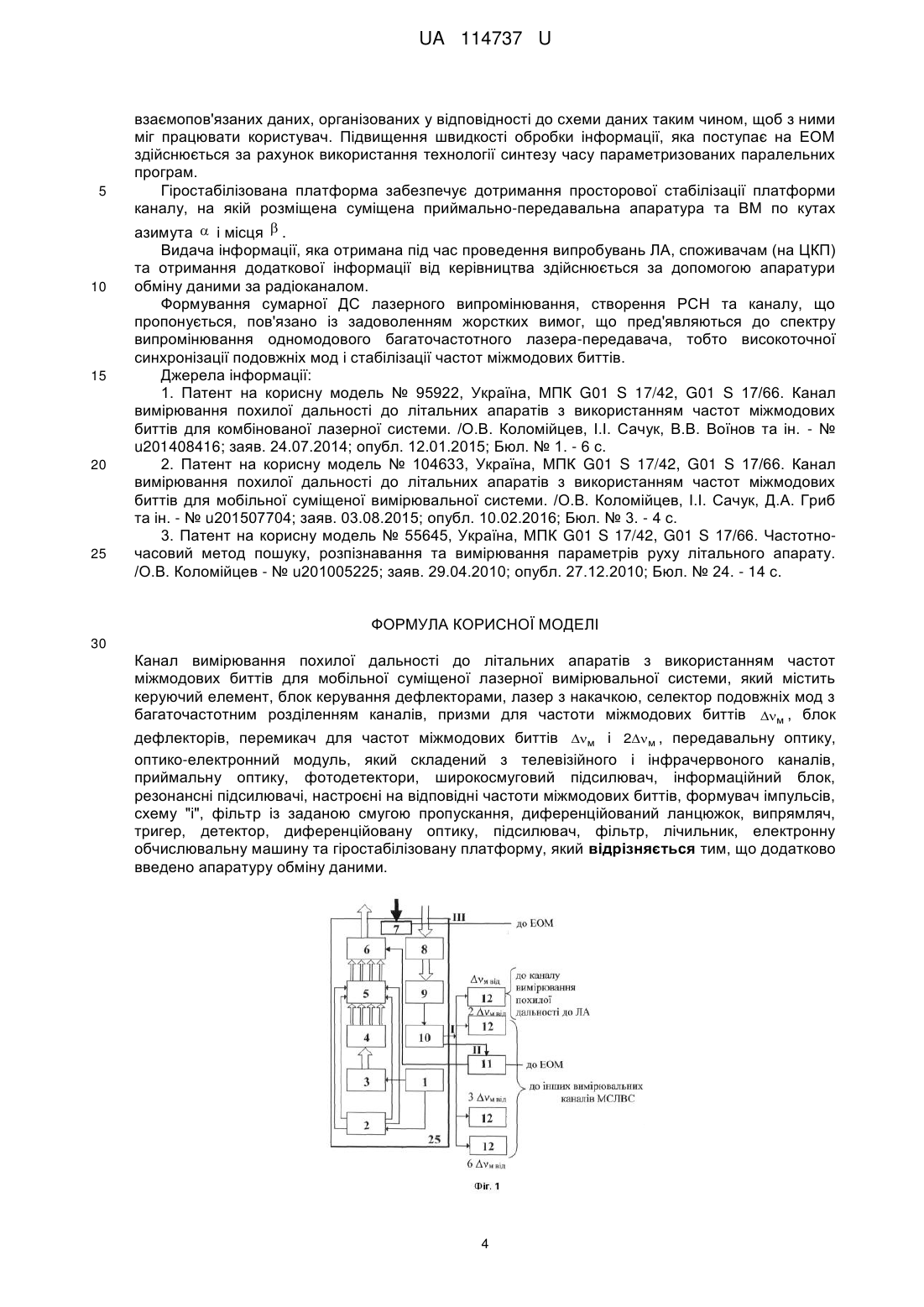

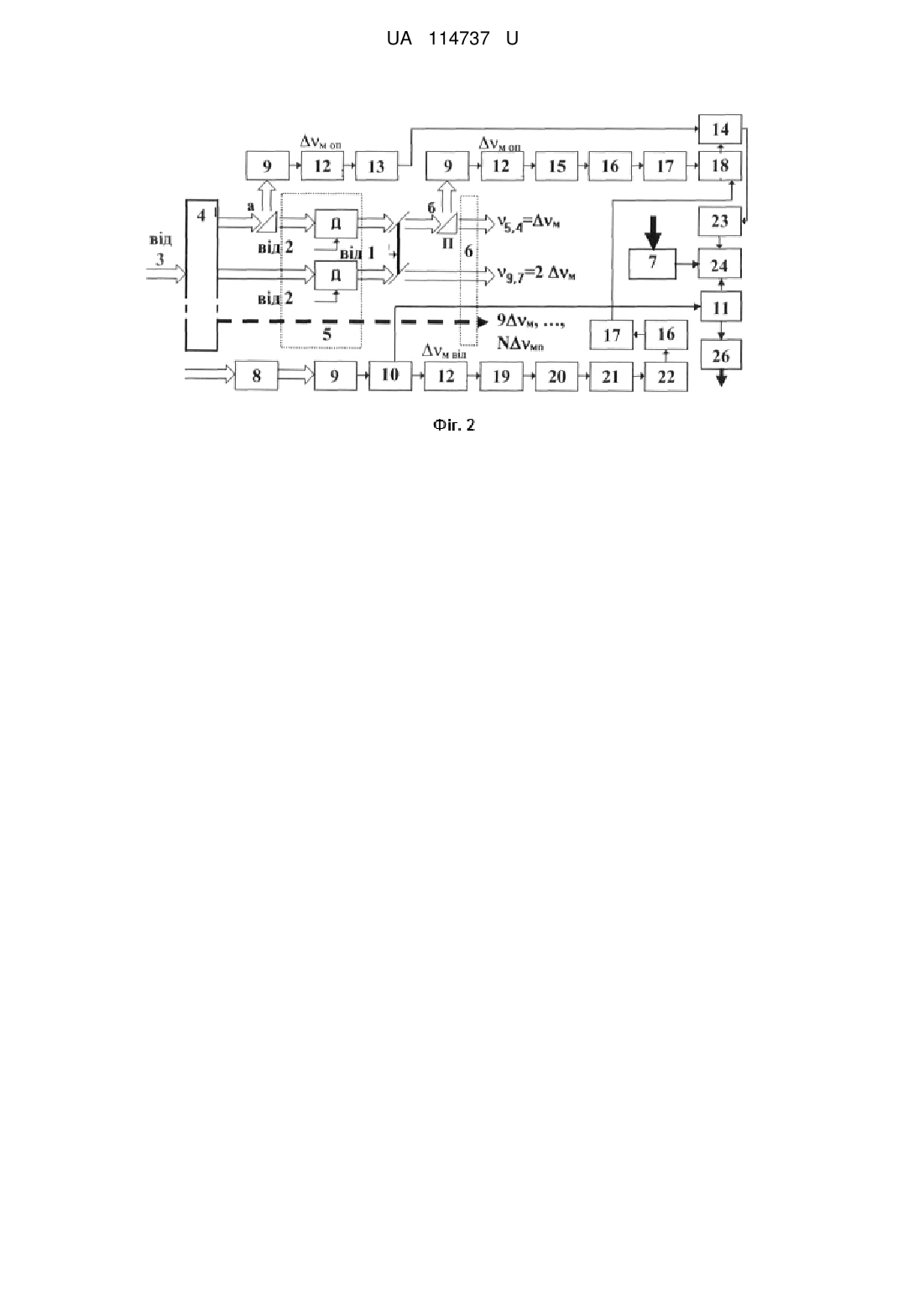

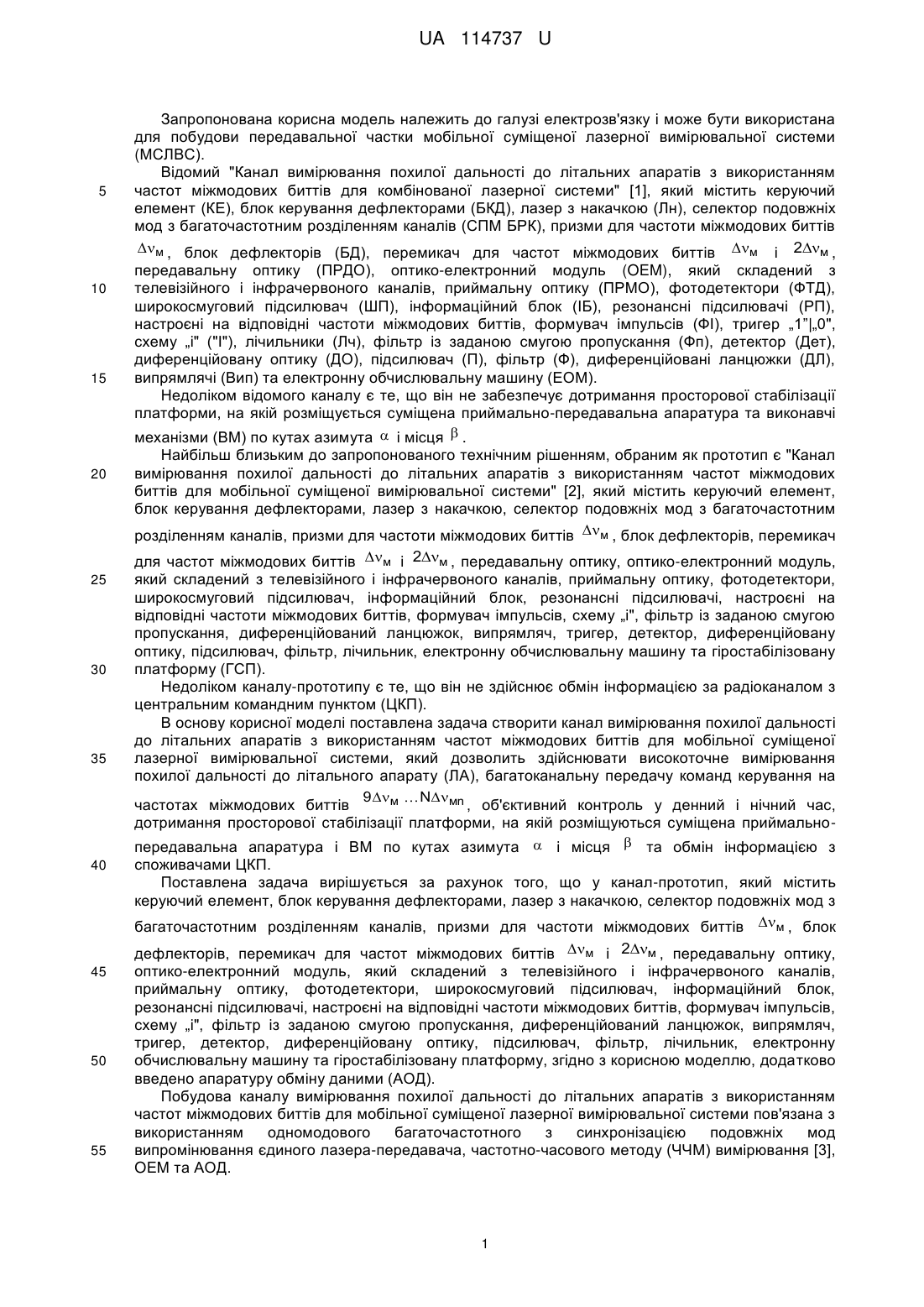

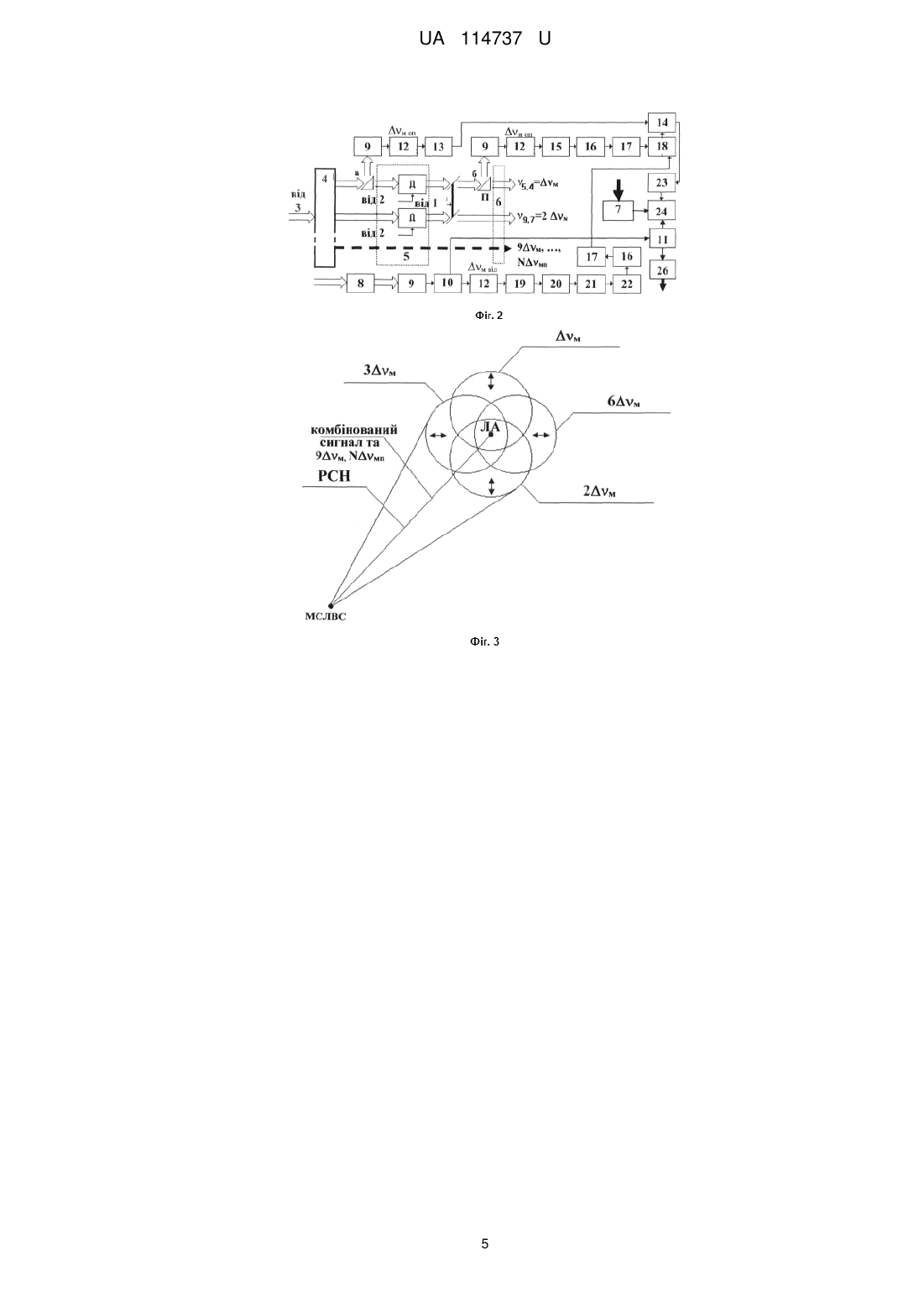

Реферат: Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, оптико-електронний модуль, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему "і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину та гіростабілізовану платформу. Додатково введено апаратуру обміну даними. UA 114737 U (12) UA 114737 U UA 114737 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної лазерної вимірювальної системи (МСЛВС). Відомий "Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для комбінованої лазерної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), призми для частоти міжмодових биттів м , блок дефлекторів (БД), перемикач для частот міжмодових биттів м і 2м , передавальну оптику (ПРДО), оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер „1”|„0", схему „і" ("І"), лічильники (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Дет), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип) та електронну обчислювальну машину (ЕОМ). Недоліком відомого каналу є те, що він не забезпечує дотримання просторової стабілізації платформи, на якій розміщується суміщена приймально-передавальна апаратура та виконавчі механізми (ВМ) по кутах азимута  і місця  . Найбільш близьким до запропонованого технічним рішенням, обраним як прототип є "Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної вимірювальної системи" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему „і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину та гіростабілізовану платформу (ГСП). Недоліком каналу-прототипу є те, що він не здійснює обмін інформацією за радіоканалом з центральним командним пунктом (ЦКП). В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи, який дозволить здійснювати високоточне вимірювання похилої дальності до літального апарату (ЛА), багатоканальну передачу команд керування на 9м Nмn частотах міжмодових биттів , об'єктивний контроль у денний і нічний час, дотримання просторової стабілізації платформи, на якій розміщуються суміщена приймальнопередавальна апаратура і ВМ по кутах азимута  і місця  та обмін інформацією з споживачами ЦКП. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему „і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину та гіростабілізовану платформу, згідно з корисною моделлю, додатково введено апаратуру обміну даними (АОД). Побудова каналу вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи пов'язана з використанням одномодового багаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3], OEM та АОД. 1 UA 114737 U 5 10 15 20 25 30 35 40 45 50 Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні похилої дальності до ЛА, багатоканальної передачі команд керування на частотах міжмодових биттів, здійсненні об'єктивного контролю у денних і нічних умовах, забезпеченні просторової стабілізації платформи та обміну інформацією з споживачами. На Фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: І - вимірювальний сигнал; II - інформаційний сигнал; III - комбінований сигнал у видимому і інфрачервоному діапазонах. На Фіг. 2 приведена узагальнена структурна схема запропонованого каналу. На Фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На Фіг. 4 приведені епюри напруг з виходів блоків вимірювання похилої дальності до ЛА: а) від блоку опорного сигналу; б) від блоку відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, призми для частоти міжмодових биттів м , блок дефлекторів 5, перемикач для частот міжмодових биттів м і 2м , передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектори 9, широкосмуговий підсилювач 10, інформаційний блок 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів 13, схему „і" 14, фільтр із заданою смугою пропускання 15, диференційований ланцюжок 16, випрямляч 17, тригер 18, детектор 19, диференційовану оптику 20, підсилювач 21, фільтр 22, лічильник 23, електронну обчислювальну машину 24, гіростабілізовану платформу 25 та апаратуру обміну даними 26. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи полягає у наступному. Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналів комбінацій 101  10  1  9м ,Nмn подовжніх мод (на різницевій частоті міжмодових биттів ); - РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-х парціальних діаграм спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54  5  4  м, 97  9  7  2м, 63  6  3  3м, 82  8  2  6м. Груповий лазерний сигнал, який складений з частот міжмодових биттів Nмn , минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від інформаційного блоку та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (Фіг. 1, 2). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів м ,2м ,3м 6 м і надходить на БД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (Фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5, 4  м, 9,7  2м, 6,3  3м та 8, 2  6м фокусується в скануємі точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  (X і У). При цьому інформаційний лазерний сигнал 9м Nмn частот проходить вдовж РСН (Фіг. 3). Принцип роботи грубої шкали каналу вимірювання похилої дальності до ЛА полягає у наступному (Фіг. 2-4). На передавальному боці. 2 UA 114737 U Виділена селектором подовжніх мод зі спектру випромінювання лазера перша пара частот  5,4 , розщеплюється під дією розщеплювача (призми) на два оптичні сигнали: 5 10 15 20 25 30 T 1) основний (1) - сканується БД під певним кутом (з часом пр , що задається від БКД), який проходить через перемикач (П) для виділення "бланкуючого" імпульсу (бланк - нуль) і розщеплювач, де відбувається виділення додаткового сигналу (2), та надходить на ПРДО і далі на ЛА; 2) додатковий (2) - перетворюється ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття м та надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою "І". Прийняті ПРМО відбиті від ЛА інформаційний та, в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем, вони розподіляються: - в ІБ для обробки інформації, яка приймається від ЛА; по РП, які настроєні на відповідні частоти міжмодових биттів м в ід,2м в ід,3м в ід,6м в ід . У зв'язку з тим, що канал, який пропонується, використовується у структурі МСЛВС, м в ід імпульсні сигнали радіочастоти, що надходять з РП 1 (РП ) формують сигнал про похилу 2м в ід 3м в ід 6м в ід дальність до ЛА, а РП 2, РП 3 і РП 4 (РП , РП від і РП ) - до інших вимірювальних каналів. Отриманий від ФТД додатковий оптичний сигнал частоти  5,4 з "бланкуючими" імпульсами, перетворений в сигнал м , здобуває чіткі границі "бланкуючого" імпульсу та, проходячи ДО, підсилюється. Фільтр зі смугою пропускання П  1/ і (де і - тривалість імпульсу) виділяє з загального сигналу "бланкуючі" імпульси - в імпульси сигнали, які, проходячи ДЛ і Вип - (ФІ = ДЛ + Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на Тр з індексом "1", включаючи його. На приймальному боці. Відбитий від ЛА основний сигнал частот  5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал м , підсилюється ШП, виділяється в РП, як сигнал міжмодової частоти м і, проходячи через Дет, перетворюється таким же чином, 35 як і додатковий електричний сигнал (2) частоти м та надходить тільки на Тр з індексом "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему "І", здійснює періодичне "відкриття" і "закриття" проходу для "пачок" імпульсів з ФІ1, що підраховуються Лч та відпрацьовуються у вигляді числа R у ЕОМ. Таким чином відбувається вимір R до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення включення перемикача ("П") (формування "бланкуючого" імпульсу). Так як канал вимірювання похилої дальності до ЛА вводиться до складу структури МСЛВС, то вмикання та вимикання перемикача (П) відбувається одночасно для 2-х (пар) частот  5,4 і 40  9,7 . 45 50 Апаратурні помилки виміру R до ЛА в запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності та нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп та залежить від форми скануючої ДС лазерного випромінювання і відносини сигнал/шум. Кількість інформаційних каналів (N) залежить від кількості комбінацій парних мод (несучих частот n ), які мають необхідні вихідні характеристики для використання. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка вимірювальної інформації відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність 3 UA 114737 U 5 10 15 20 25 взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута  і місця  . Видача інформації, яка отримана під час проведення випробувань ЛА, споживачам (на ЦКП) та отримання додаткової інформації від керівництва здійснюється за допомогою апаратури обміну даними за радіоканалом. Формування сумарної ДС лазерного випромінювання, створення РСН та каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 95922, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для комбінованої лазерної системи. /О.В. Коломійцев, І.І. Сачук, В.В. Воїнов та ін. - № u201408416; заяв. 24.07.2014; опубл. 12.01.2015; Бюл. № 1. - 6 с. 2. Патент на корисну модель № 104633, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної вимірювальної системи. /О.В. Коломійцев, І.І. Сачук, Д.А. Гриб та ін. - № u201507704; заяв. 03.08.2015; опубл. 10.02.2016; Бюл. № 3. - 4 с. 3. Патент на корисну модель № 55645, Україна, МПК G01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів для мобільної суміщеної лазерної вимірювальної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, схему "і", фільтр із заданою смугою пропускання, диференційований ланцюжок, випрямляч, тригер, детектор, диференційовану оптику, підсилювач, фільтр, лічильник, електронну обчислювальну машину та гіростабілізовану платформу, який відрізняється тим, що додатково введено апаратуру обміну даними. 4 UA 114737 U 5 UA 114737 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
