Формула / Реферат

1. Спосіб демонтажу паль, що включає витягування палі за допомогою піднімального пристрою, який відрізняється тим, що перед витягуванням палі коаксіально їй встановлюють шнековий бур, що має поперечний переріз у вигляді кільця, внутрішній діаметр якого більший за максимальний розмір перерізу палі в 1,05...1,5 рази, і бурять ним свердловину навколо стовбура палі.

2. Спосіб за п.1, який відрізняється тим, що свердловину навколо стовбура палі бурять по всій її довжині.

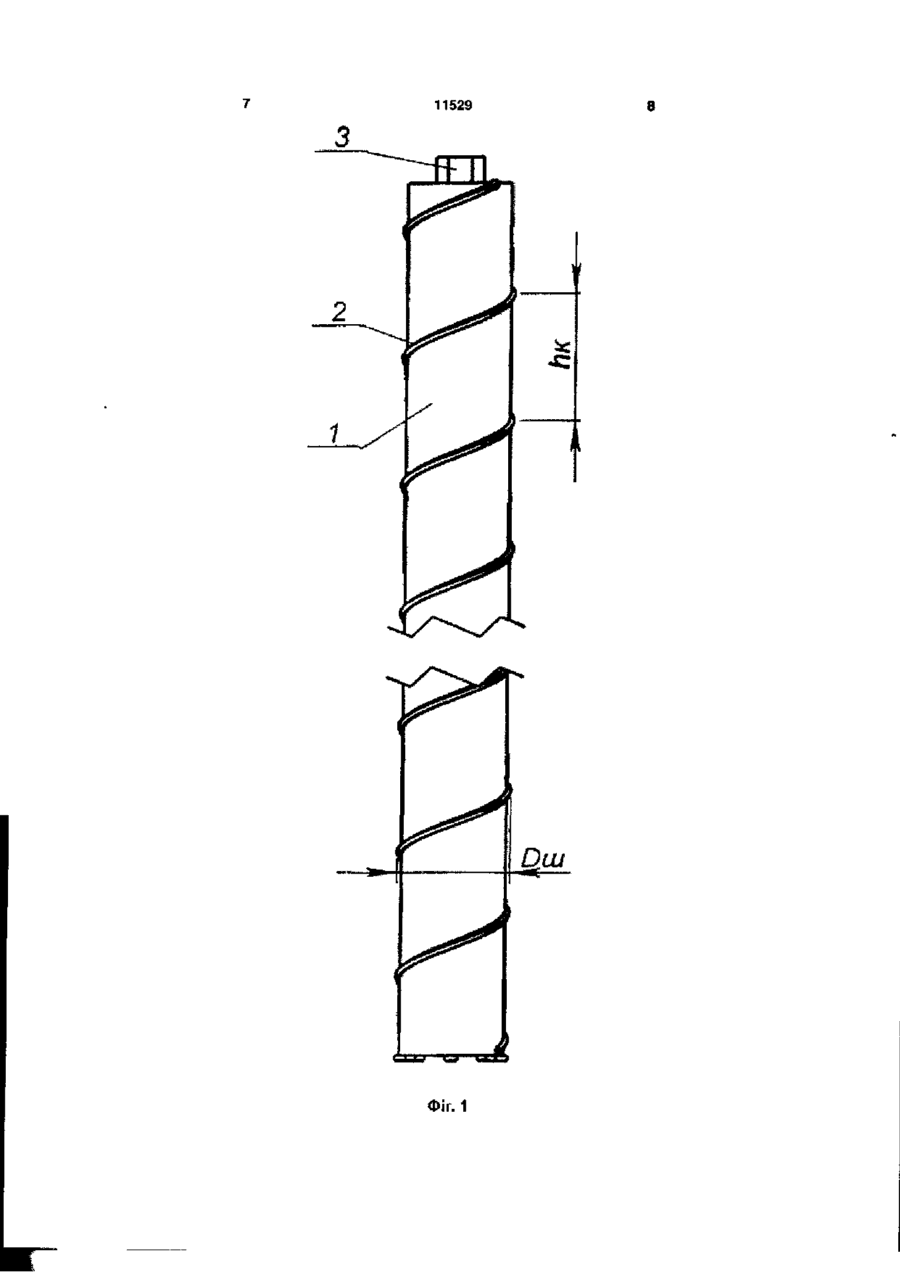

3. Спосіб за п.1 або 2, який відрізняється тим, що застосовують шнековий бур, що містить трубу, на яку навитий шнек, хвостовик та різальну частину, що виконана у вигляді розташованих по колу бурових зубів.

4. Спосіб за п.3, який відрізняється тим, що застосовують шнековий бур, товщина s стінки труби якого становить 5...100 мм.

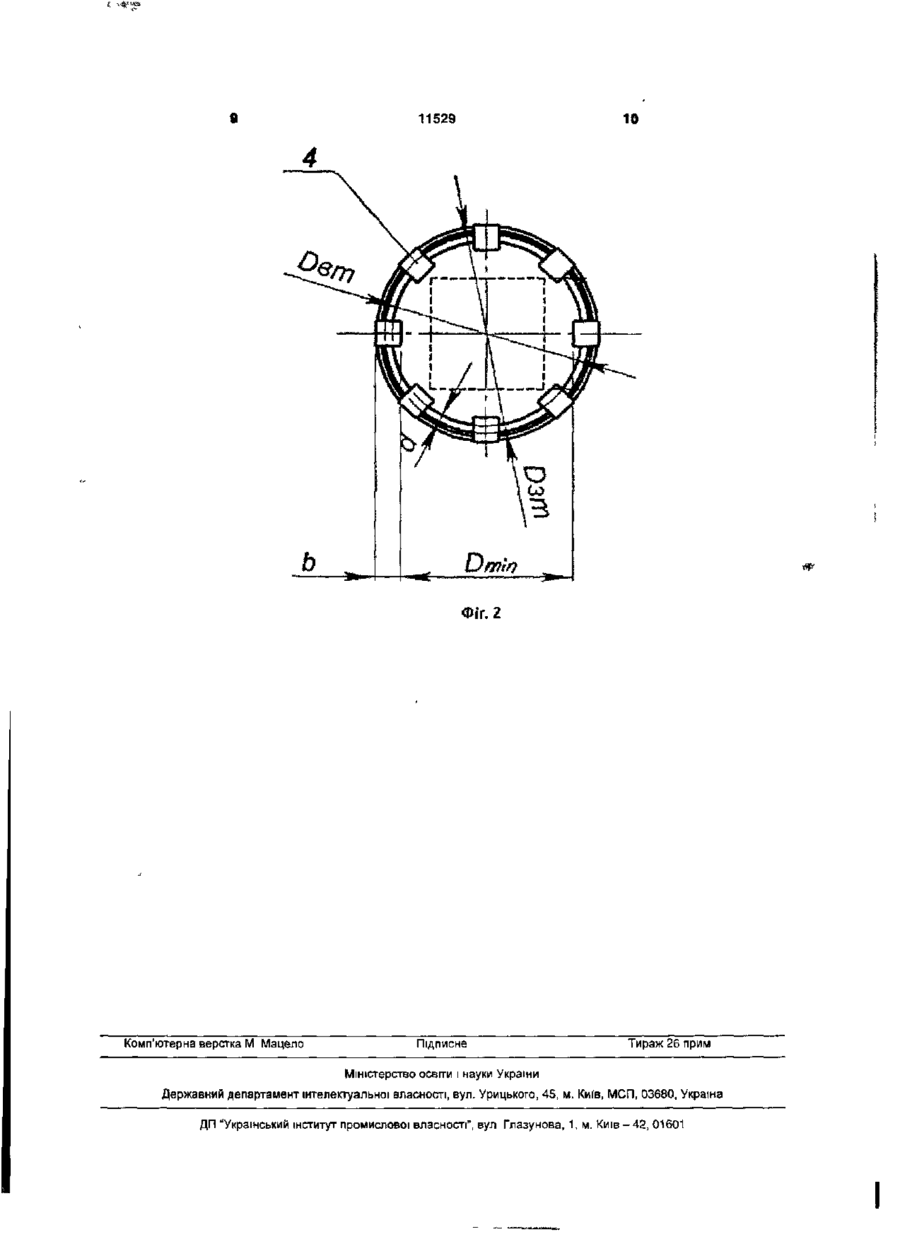

5. Спосіб за п.4, який відрізняється тим, що довжина b боку бурового зуба пов'язана з товщиною s стінки труби наступним співвідношенням:

s  b  5,16s.

6. Спосіб за п.3, 4 або 5, який відрізняється тим, що бур виконаний відповідним наступним параметрам:

1,16 Dзт  Dш  2,46 Dзт;

0,48 Dзт  hk  3,98 Dзт,

де Dзт - зовнішній діаметр труби, мм,

Dш - діаметр навитого шнека, мм,

hк - крок витків шнека, мм.

Текст

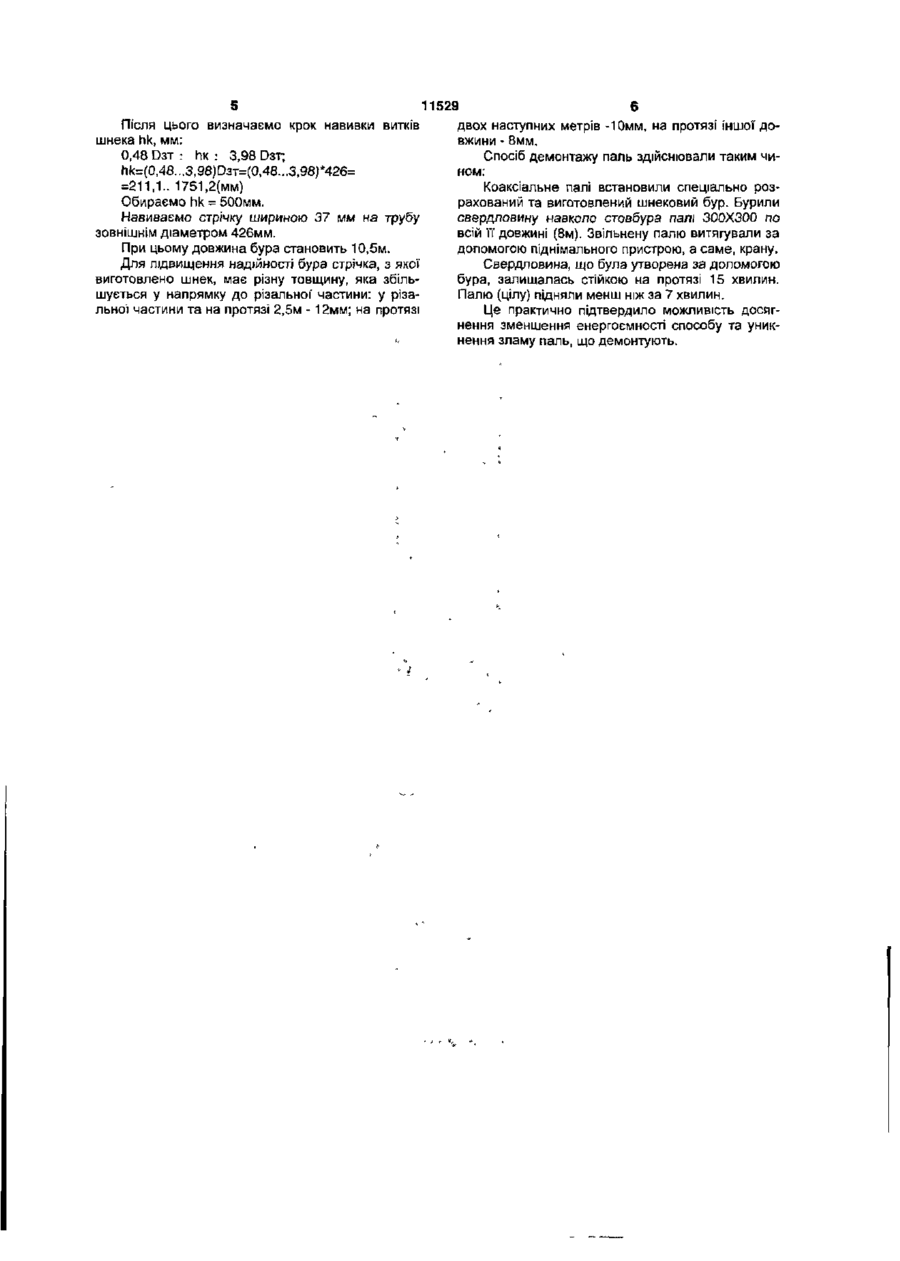

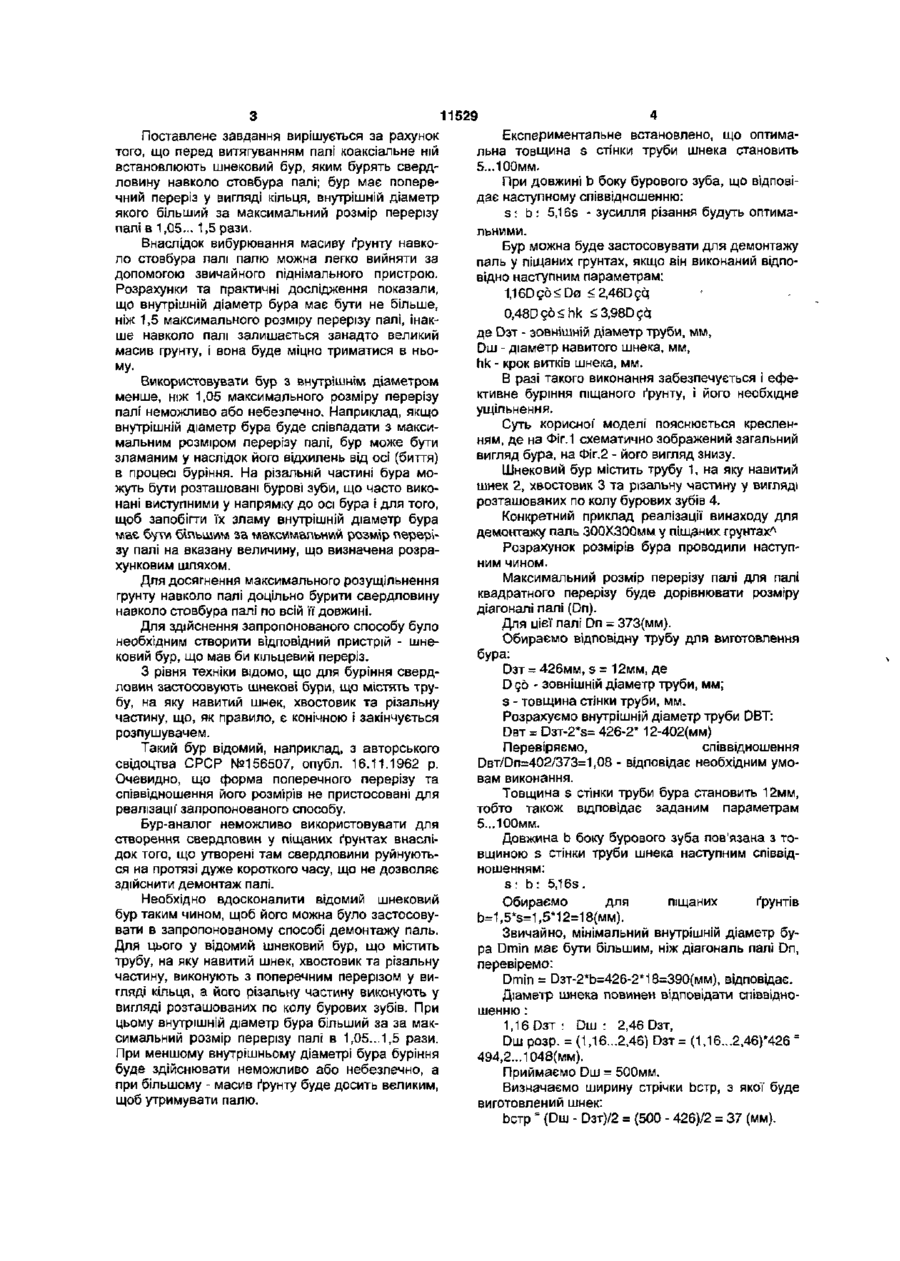

УКРАЇНА 09) U A (11)11529 (із) U (51)7 E02D9/02,11/00,E21B10/44 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) СПОСІБ ДЕМОНТАЖУ ПАЛЬ (21) U200508846 (22)19.09.2005 ' * (24)15.12.2005 (46) 15.12.2005, Бюл. № 12, 2005 р. (72) Пресняков Борис Михайлович (73) Пресняков Борис Михайлович (57) 1. Спосіб демонтажу паль, що включає витягування палі за допомогою піднімального пристрою, який відрізняється тим, що перед витягуванням палі коаксіально 'їй встановлюють шнековий бур, що має поперечний переріз у вигляді кільця, внутрішній діаметр якого більший за максимальний розмір перерізу палі в 1,05...1,5 рази, і бурять ним свердловину навколо стовбура палі. 2. Спосіб за п.1, який відрізняється тим, що свердловину навколо стовбура палі бурять по всій її довжині. 3. Спосіб за п.1 або 2, який відрізняється тим, що застосовують шнековий бур, що містить трубу, на Корисна модель відноситься до будівельної та гірничої справ, а більш конкретно, до способу демонтажу паль. Зокрема, її можна застосовувати при демонтажі висячих паль, особливо влаштованих у піщаних ґрунтах. З авторського свідоцтва СРСР №715716, опубл. 25.02.80, відомий спосіб демонтажу паль, що включає витягування палі за допомогою спеціального пристрою, що містить важіль з отворами та клиновими захватами, раму, на якій шарнірно закріплений важіль, пружину, що пов'язує вільний кінець важеля з рамою. Пристрій встановлюють на палю так, щоб головка палі пройшла крізь отвори важеля та рами. По вільному кінцю важеля наносять удари молотом, під дією яких важіль опускається, пружини стискуються, а клинові захвати захоплюють нові нижні ділянки палі. Цикл повторюють декілька разів. Цей спосіб є енергоємним, шумним, палі можуть ламатися під час витягування. З патенту Російської Федерації №2208090, опубл. 07.10.2003, відомий спосіб демонтажу паль, що включає витягування палі за допомогою уні яку навитий шнек, хвостовик та різальну частину, що виконана у вигляді розташованих по колу бурових зубів. 4. Спосіб за п.З, який відрізняється тим, що застосовують шнековий бур, товщина s стінки труби якого становить 5... 100 мм. 5. Спосіб за п.4, який відрізняється тим, що довжина b боку бурового зуба пов'язана з товщиною s стінки труби наступним співвідношенням: s : b .- 5,16s. 6. Спосіб за п.З, 4 або 5, який відрізняється тим, що бур виконаний відповідним наступним параметрам: 1,16 D3T : Ош ; 2,46 DST; 0,48 D3T : hk • 3,98 Озт, де D3T - зовнішній діаметр труби, мм, Diu - діаметр навитого шнека, мм, пк - крок витків шнека, мм. версального пристою для влаштування та витягування паль. Згаданий пристрій містить піднімальні пристрої (підйомний кран та лебідку), віброзанурювач спрямованої дії, який оснащений оголовком для кріплення до палі, щоглу та шнековий бур. Витягування відбувається наступним чином: палю фіксують в оголовку віброзанурювача, яшм забезпечують розущільнення ґрунту навколо стовбура палі, після цього палю витягують за допомогою лебідки. У порівнянні з попереднім аналогом цей спосіб є набагато кращим, а саме, рівень шуму та енергоємність значно зменшені, палі ламаються рідко. В основу корисної моделі поставлено завдання вдосконалити відомий спосіб демонтажу паль, що включає витягування палі за допомогою піднімального пристрою, шляхом введення нової операції, що дозволить суттєво зменшити зусилля, необхідні для витягування палі, зменшити напруження розтягування самої палі, як наслідок - зменшити енергоємність способу. Рівень шуму також буде нижчим у порівнянні з попереднім (найближчим) аналогом. 11529 Експериментальне встановлено, що оптимаПоставлене завдання вирішується за рахунок льна товщина s стінки труби шнека становить того, що перед витягуванням палі коаксіальне ній 5...100мм. встановлюють шнековий бур, яким бурять свердловину навколо стовбура палі; бур має попереПри довжині b боку бурового зуба, що відповічний переріз у вигляді кільця, внутрішній діаметр дає наступному співвідношенню: якого більший за максимальний розмір перерізу s; b: 5,16s - зусилля різання будуть оптимапалів 1,05... 1,5 рази. льними. Внаслідок вибурювання масиву ґрунту навкоБур можна буде застосовувати для демонтажу ло стовбура палі палю можна легко вийняти за паль у піщаних грунтах, якщо він виконаний відподопомогою звичайного піднімального пристрою. відно наступним параметрам: Розрахунки та практичні дослідження показали, 1,16Dgo

Дивитися

Додаткова інформація

Назва патенту англійською

Method for pile dismantling

Назва патенту російською

Способ демонтажа свай

МПК / Мітки

МПК: E02D 9/00, E21B 10/44, E21B 10/02

Мітки: спосіб, паль, демонтажу
