Захисне сільськогосподарське покриття

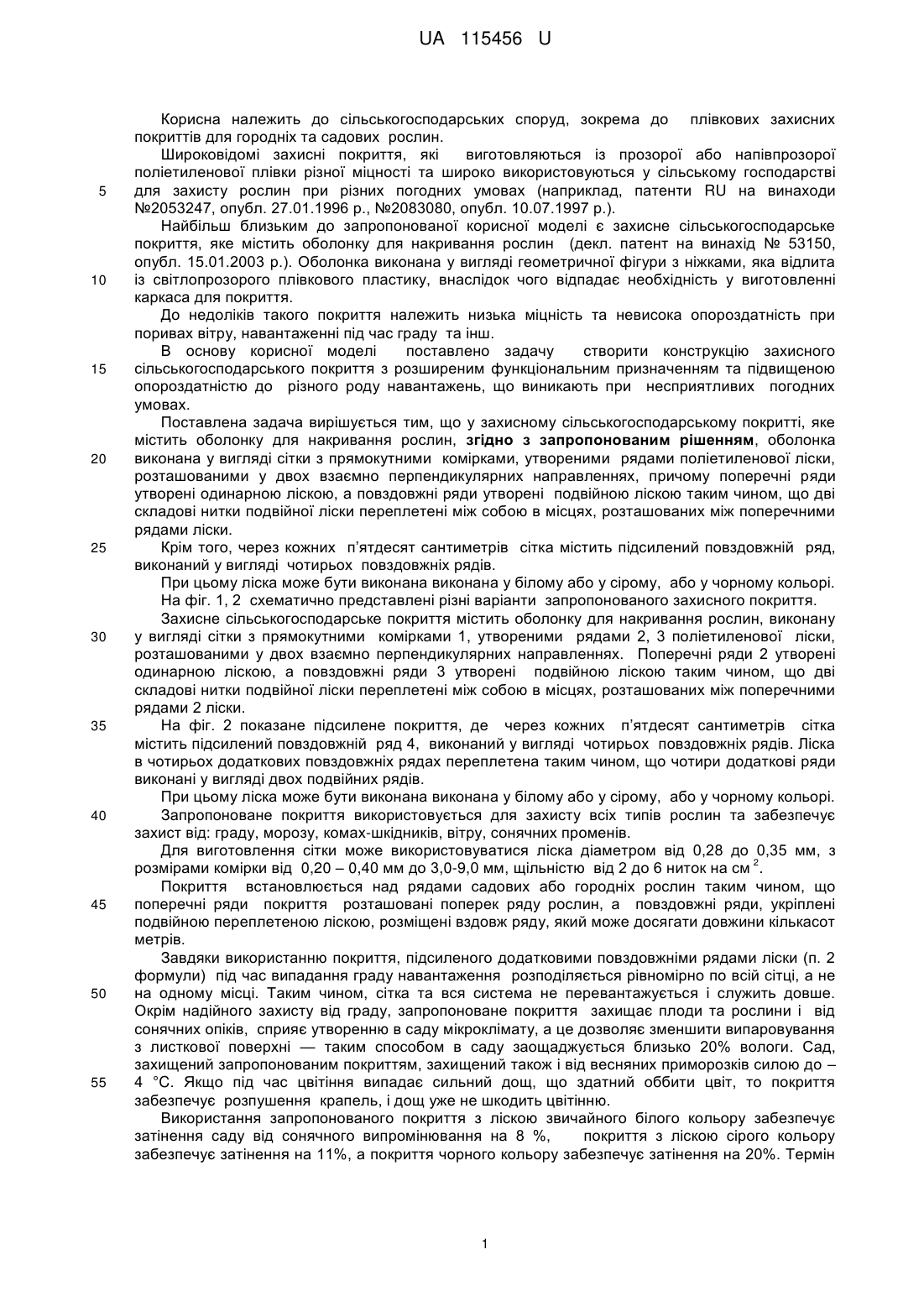

Реферат: Захисне сільськогосподарське покриття містить оболонку для накривання рослин, яка виконана у вигляді сітки з прямокутними комірками, утвореними рядами поліетиленової ліски, розташованими у двох взаємно перпендикулярних направленнях. Поперечні ряди утворені одинарною ліскою, а повздовжні ряди утворені подвійною ліскою таким чином, що дві складові нитки подвійної ліски переплетені між собою в місцях, розташованих між поперечними рядами ліски. UA 115456 U (54) ЗАХИСНЕ СІЛЬСЬКОГОСПОДАРСЬКЕ ПОКРИТТЯ UA 115456 U UA 115456 U 5 10 15 20 25 30 35 40 45 50 55 Корисна належить до сільськогосподарських споруд, зокрема до плівкових захисних покриттів для городніх та садових рослин. Широковідомі захисні покриття, які виготовляються із прозорої або напівпрозорої поліетиленової плівки різної міцності та широко використовуються у сільському господарстві для захисту рослин при різних погодних умовах (наприклад, патенти RU на винаходи №2053247, опубл. 27.01.1996 р., №2083080, опубл. 10.07.1997 р.). Найбільш близьким до запропонованої корисної моделі є захисне сільськогосподарське покриття, яке містить оболонку для накривання рослин (декл. патент на винахід № 53150, опубл. 15.01.2003 р.). Оболонка виконана у вигляді геометричної фігури з ніжками, яка відлита із світлопрозорого плівкового пластику, внаслідок чого відпадає необхідність у виготовленні каркаса для покриття. До недоліків такого покриття належить низька міцність та невисока опороздатність при поривах вітру, навантаженні під час граду та інш. В основу корисної моделі поставлено задачу створити конструкцію захисного сільськогосподарського покриття з розширеним функціональним призначенням та підвищеною опороздатністю до різного роду навантажень, що виникають при несприятливих погодних умовах. Поставлена задача вирішується тим, що у захисному сільськогосподарському покритті, яке містить оболонку для накривання рослин, згідно з запропонованим рішенням, оболонка виконана у вигляді сітки з прямокутними комірками, утвореними рядами поліетиленової ліски, розташованими у двох взаємно перпендикулярних направленнях, причому поперечні ряди утворені одинарною ліскою, а повздовжні ряди утворені подвійною ліскою таким чином, що дві складові нитки подвійної ліски переплетені між собою в місцях, розташованих між поперечними рядами ліски. Крім того, через кожних п’ятдесят сантиметрів сітка містить підсилений повздовжній ряд, виконаний у вигляді чотирьох повздовжніх рядів. При цьому ліска може бути виконана виконана у білому або у сірому, або у чорному кольорі. На фіг. 1, 2 схематично представлені різні варіанти запропонованого захисного покриття. Захисне сільськогосподарське покриття містить оболонку для накривання рослин, виконану у вигляді сітки з прямокутними комірками 1, утвореними рядами 2, 3 поліетиленової ліски, розташованими у двох взаємно перпендикулярних направленнях. Поперечні ряди 2 утворені одинарною ліскою, а повздовжні ряди 3 утворені подвійною ліскою таким чином, що дві складові нитки подвійної ліски переплетені між собою в місцях, розташованих між поперечними рядами 2 ліски. На фіг. 2 показане підсилене покриття, де через кожних п’ятдесят сантиметрів сітка містить підсилений повздовжній ряд 4, виконаний у вигляді чотирьох повздовжніх рядів. Ліска в чотирьох додаткових повздовжніх рядах переплетена таким чином, що чотири додаткові ряди виконані у вигляді двох подвійних рядів. При цьому ліска може бути виконана виконана у білому або у сірому, або у чорному кольорі. Запропоноване покриття використовується для захисту всіх типів рослин та забезпечує захист від: граду, морозу, комах-шкідників, вітру, сонячних променів. Для виготовлення сітки може використовуватися ліска діаметром від 0,28 до 0,35 мм, з 2 розмірами комірки від 0,20 – 0,40 мм до 3,0-9,0 мм, щільністю від 2 до 6 ниток на см . Покриття встановлюється над рядами садових або городніх рослин таким чином, що поперечні ряди покриття розташовані поперек ряду рослин, а повздовжні ряди, укріплені подвійною переплетеною ліскою, розміщені вздовж ряду, який може досягати довжини кількасот метрів. Завдяки використанню покриття, підсиленого додатковими повздовжніми рядами ліски (п. 2 формули) під час випадання граду навантаження розподіляється рівномірно по всій сітці, а не на одному місці. Таким чином, сітка та вся система не перевантажується і служить довше. Окрім надійного захисту від граду, запропоноване покриття захищає плоди та рослини і від сонячних опіків, сприяє утворенню в саду мікроклімату, а це дозволяє зменшити випаровування з листкової поверхні — таким способом в саду заощаджується близько 20% вологи. Сад, захищений запропонованим покриттям, захищений також і від весняних приморозків силою до – 4 °C. Якщо під час цвітіння випадає сильний дощ, що здатний оббити цвіт, то покриття забезпечує розпушення крапель, і дощ уже не шкодить цвітінню. Використання запропонованого покриття з ліскою звичайного білого кольору забезпечує затінення саду від сонячного випромінювання на 8 %, покриття з ліскою сірого кольору забезпечує затінення на 11%, а покриття чорного кольору забезпечує затінення на 20%. Термін 1 UA 115456 U експлуатації запропонованого покриття залежить від товщини ліски та кількості додаткових повздовжніх рядів і коливається від 8 до 20 років. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Захисне сільськогосподарське покриття, яке містить оболонку для накривання рослин, яке відрізняється тим, що оболонка виконана у вигляді сітки з прямокутними комірками, утвореними рядами поліетиленової ліски, розташованими у двох взаємно перпендикулярних направленнях, причому поперечні ряди утворені одинарною ліскою, а повздовжні ряди утворені подвійною ліскою таким чином, що дві складові нитки подвійної ліски переплетені між собою в місцях, розташованих між поперечними рядами ліски. 2. Захисне сільськогосподарське покриття за п. 1, яке відрізняється тим, що через кожних п’ятдесят сантиметрів сітка містить підсилений повздовжній ряд, виконаний у вигляді чотирьох повздовжніх рядів. 3. Захисне сільськогосподарське покриття за п. 1, яке відрізняється тим, що ліска виконана у білому кольорі. 4. Захисне сільськогосподарське покриття за п. 1, яке відрізняється тим, що ліска виконана у сірому кольорі. 5. Захисне сільськогосподарське покриття за п. 1, яке відрізняється тим, що ліска виконана у чорному кольорі. 2 UA 115456 U 3 UA 115456 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
