Магнітний патрон для закріплення свердла

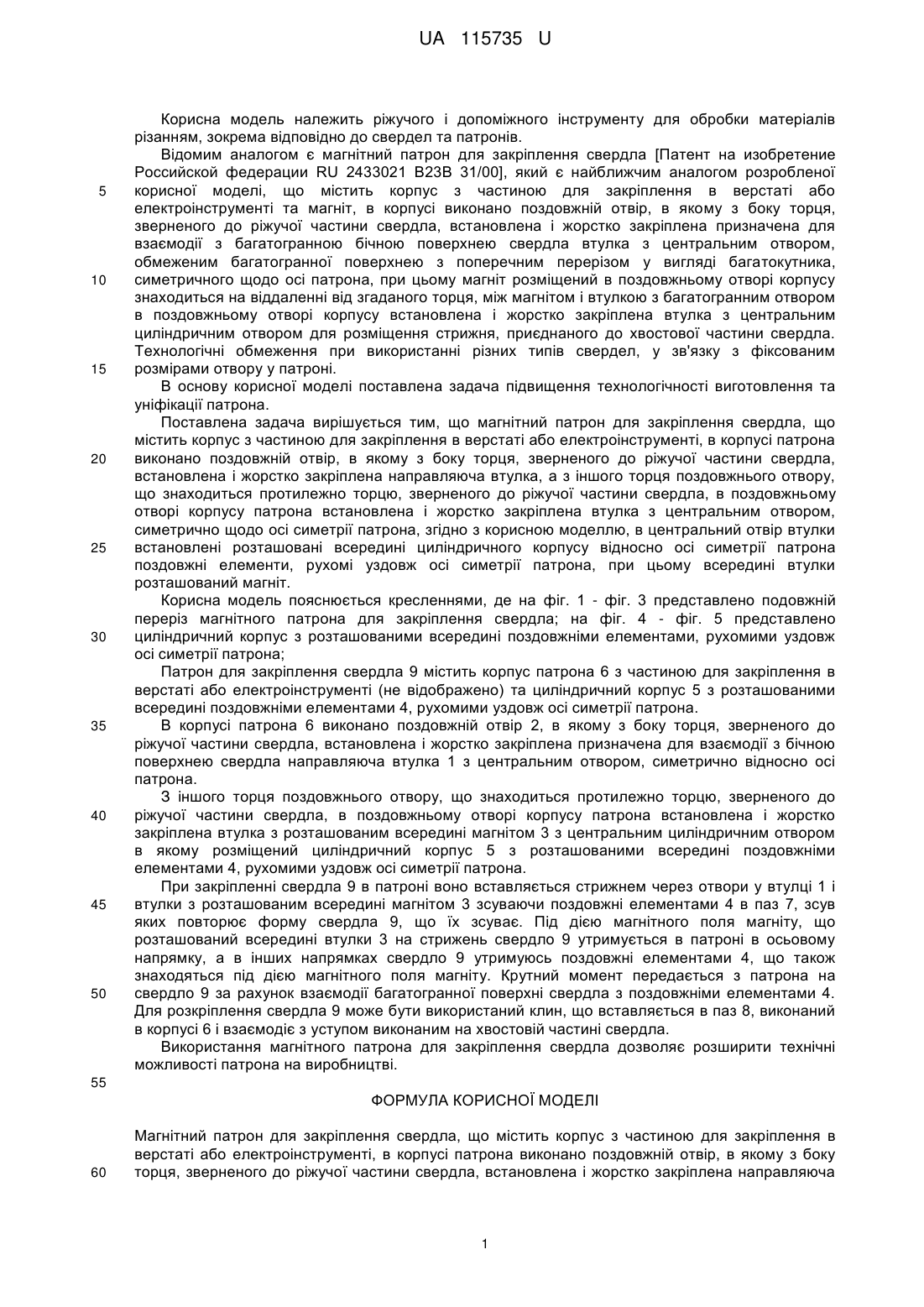

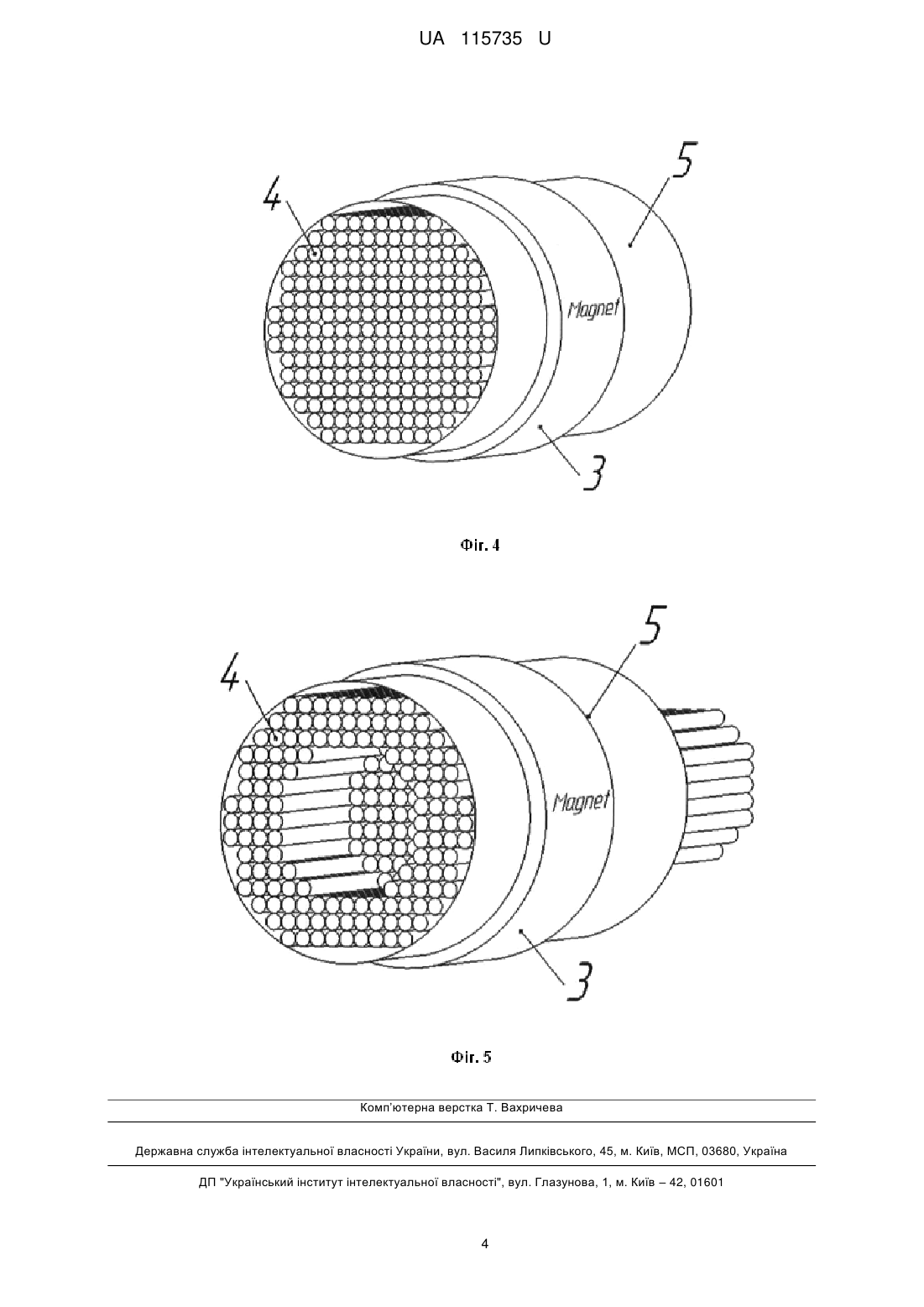

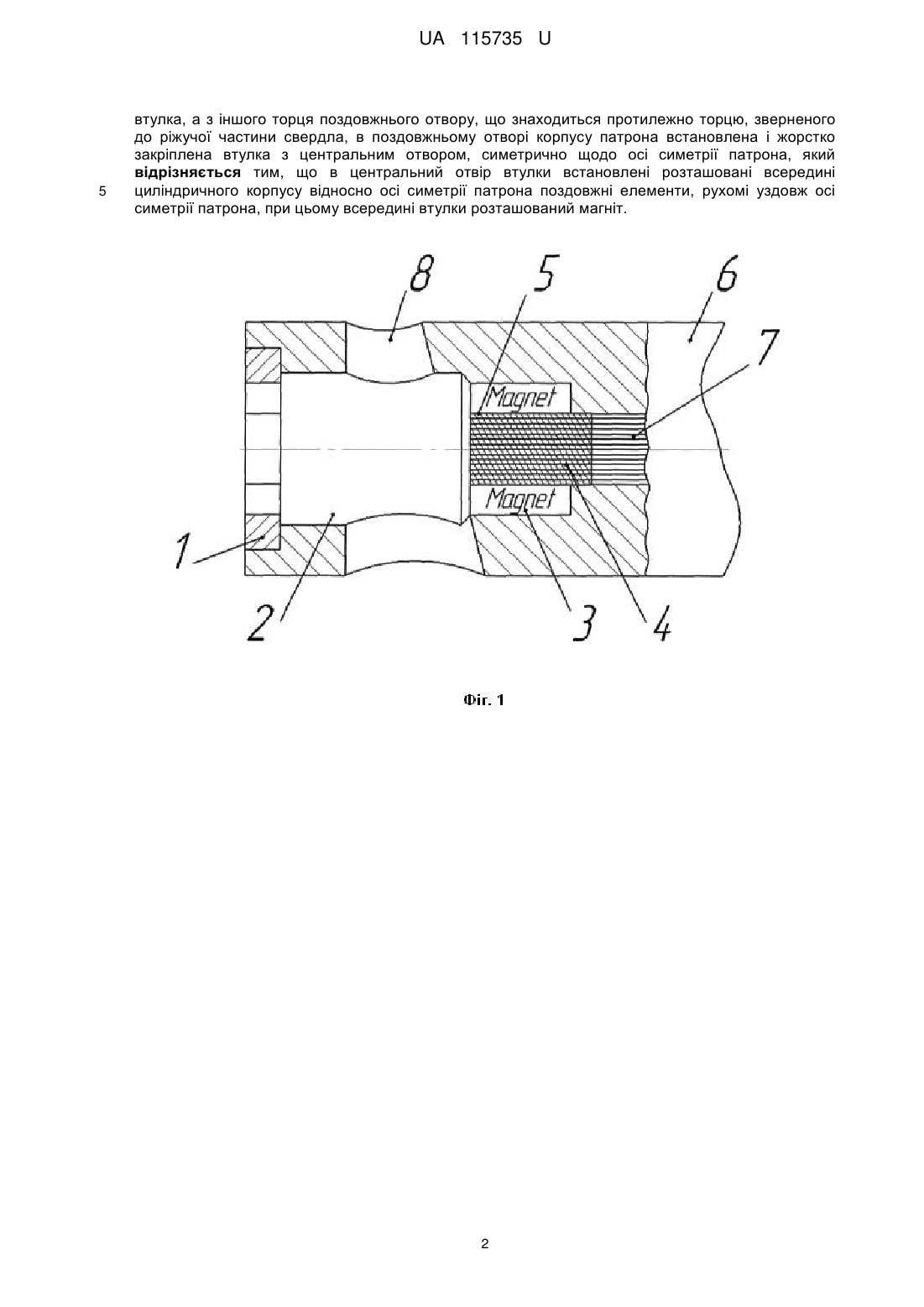

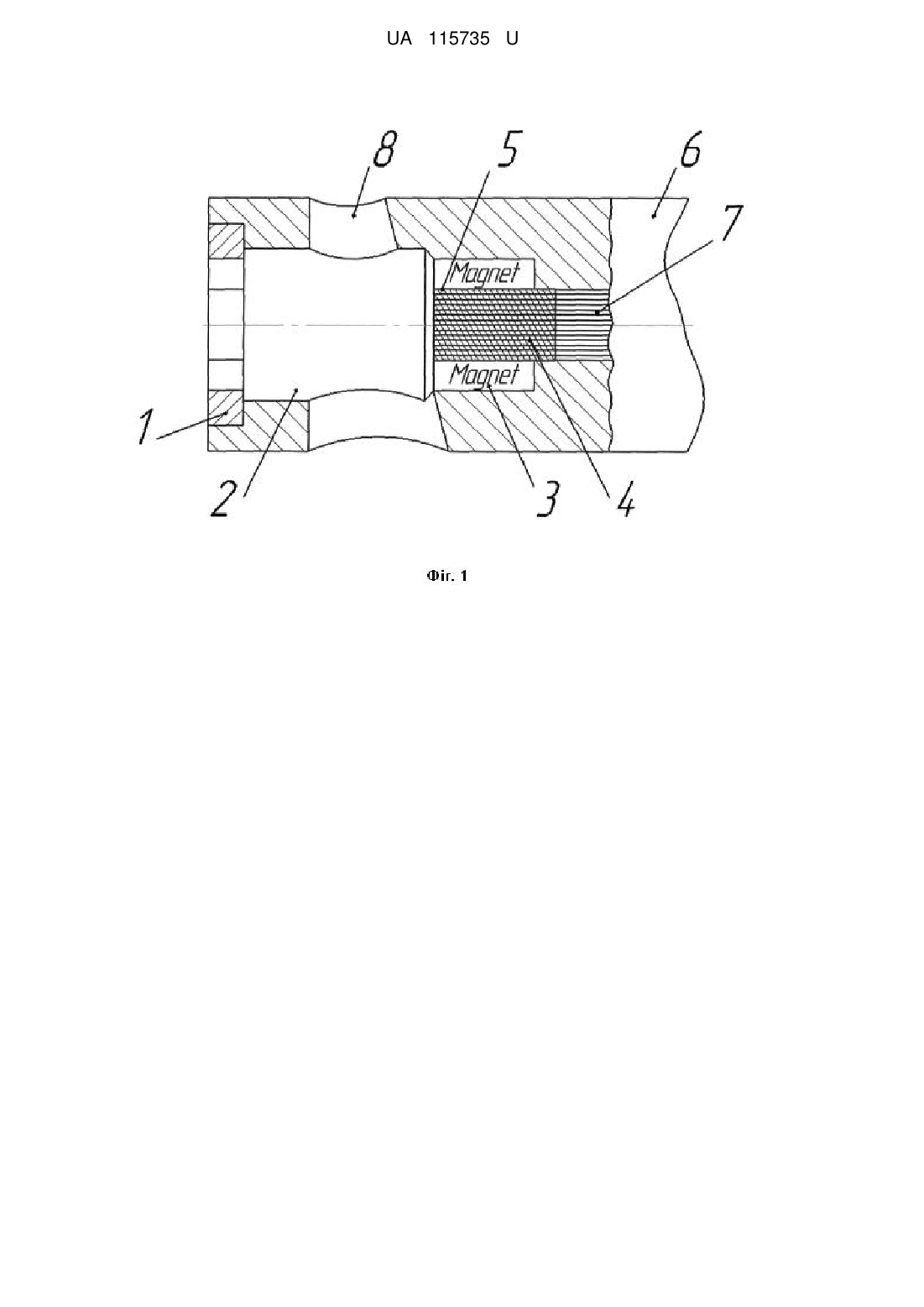

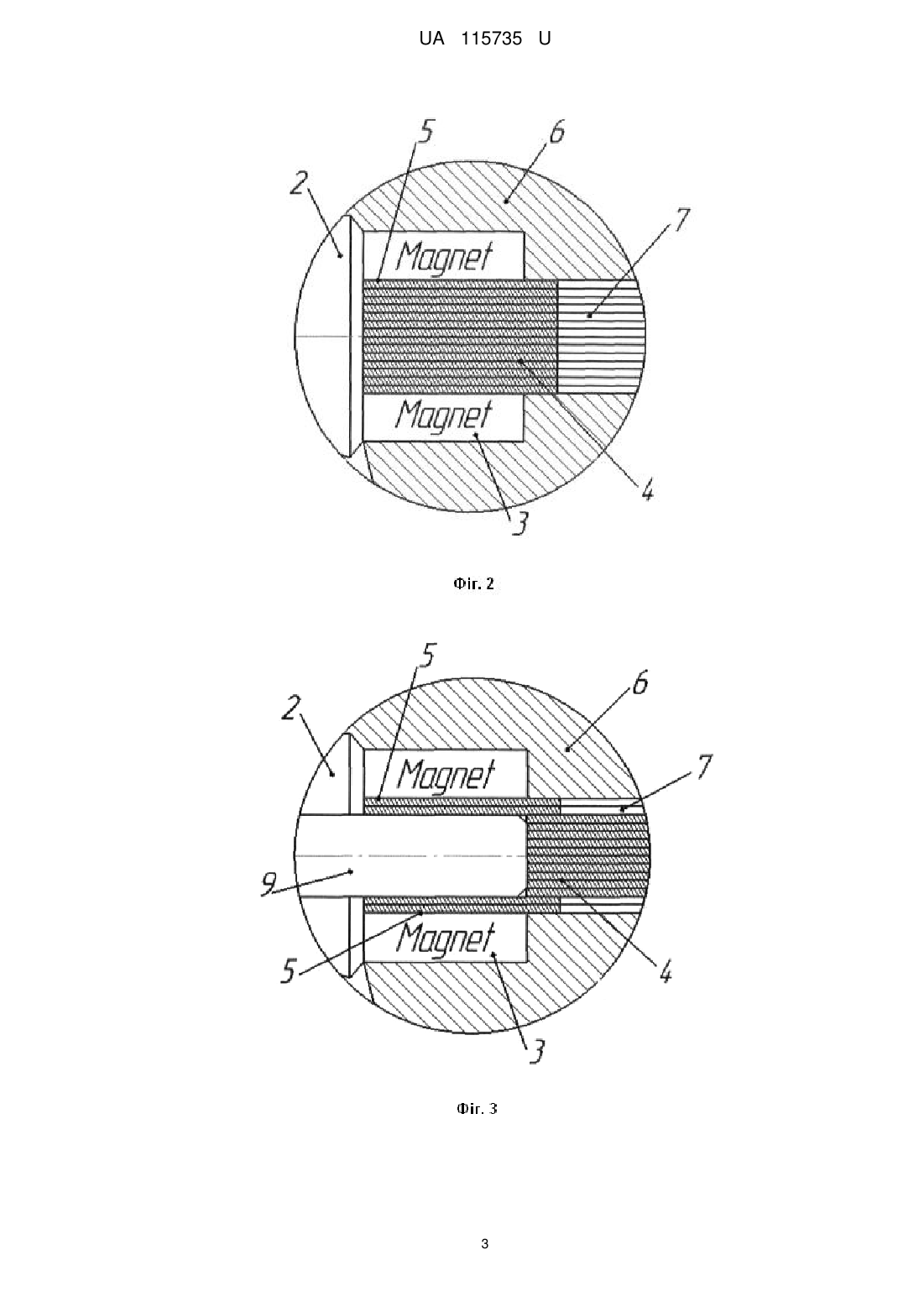

Реферат: Магнітний патрон для закріплення свердла містить корпус з частиною для закріплення в верстаті або електроінструменті. В корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена направляюча втулка. З іншого торця поздовжнього отвору, що знаходиться протилежно торцю, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетрично щодо осі симетрії патрона. В центральний отвір втулки встановлені розташовані всередині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона, при цьому всередині втулки розташований магніт. UA 115735 U (54) МАГНІТНИЙ ПАТРОН ДЛЯ ЗАКРІПЛЕННЯ СВЕРДЛА UA 115735 U UA 115735 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить ріжучого і допоміжного інструменту для обробки матеріалів різанням, зокрема відповідно до свердел та патронів. Відомим аналогом є магнітний патрон для закріплення свердла [Патент на изобретение Российской федерации RU 2433021 В23В 31/00], який є найближчим аналогом розробленої корисної моделі, що містить корпус з частиною для закріплення в верстаті або електроінструменті та магніт, в корпусі виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена призначена для взаємодії з багатогранною бічною поверхнею свердла втулка з центральним отвором, обмеженим багатогранної поверхнею з поперечним перерізом у вигляді багатокутника, симетричного щодо осі патрона, при цьому магніт розміщений в поздовжньому отворі корпусу знаходиться на віддаленні від згаданого торця, між магнітом і втулкою з багатогранним отвором в поздовжньому отворі корпусу встановлена і жорстко закріплена втулка з центральним циліндричним отвором для розміщення стрижня, приєднаного до хвостової частини свердла. Технологічні обмеження при використанні різних типів свердел, у зв'язку з фіксованим розмірами отвору у патроні. В основу корисної моделі поставлена задача підвищення технологічності виготовлення та уніфікації патрона. Поставлена задача вирішується тим, що магнітний патрон для закріплення свердла, що містить корпус з частиною для закріплення в верстаті або електроінструменті, в корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена направляюча втулка, а з іншого торця поздовжнього отвору, що знаходиться протилежно торцю, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетрично щодо осі симетрії патрона, згідно з корисною моделлю, в центральний отвір втулки встановлені розташовані всередині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона, при цьому всередині втулки розташований магніт. Корисна модель пояснюється кресленнями, де на фіг. 1 - фіг. 3 представлено подовжній переріз магнітного патрона для закріплення свердла; на фіг. 4 - фіг. 5 представлено циліндричний корпус з розташованими всередині поздовжніми елементами, рухомими уздовж осі симетрії патрона; Патрон для закріплення свердла 9 містить корпус патрона 6 з частиною для закріплення в верстаті або електроінструменті (не відображено) та циліндричний корпус 5 з розташованими всередині поздовжніми елементами 4, рухомими уздовж осі симетрії патрона. В корпусі патрона 6 виконано поздовжній отвір 2, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена призначена для взаємодії з бічною поверхнею свердла направляюча втулка 1 з центральним отвором, симетрично відносно осі патрона. З іншого торця поздовжнього отвору, що знаходиться протилежно торцю, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з розташованим всередині магнітом 3 з центральним циліндричним отвором в якому розміщений циліндричний корпус 5 з розташованими всередині поздовжніми елементами 4, рухомими уздовж осі симетрії патрона. При закріпленні свердла 9 в патроні воно вставляється стрижнем через отвори у втулці 1 і втулки з розташованим всередині магнітом 3 зсуваючи поздовжні елементами 4 в паз 7, зсув яких повторює форму свердла 9, що їх зсуває. Під дією магнітного поля магніту, що розташований всередині втулки 3 на стрижень свердло 9 утримується в патроні в осьовому напрямку, а в інших напрямках свердло 9 утримуюсь поздовжні елементами 4, що також знаходяться під дією магнітного поля магніту. Крутний момент передається з патрона на свердло 9 за рахунок взаємодії багатогранної поверхні свердла з поздовжніми елементами 4. Для розкріплення свердла 9 може бути використаний клин, що вставляється в паз 8, виконаний в корпусі 6 і взаємодіє з уступом виконаним на хвостовій частині свердла. Використання магнітного патрона для закріплення свердла дозволяє розширити технічні можливості патрона на виробництві. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Магнітний патрон для закріплення свердла, що містить корпус з частиною для закріплення в верстаті або електроінструменті, в корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена направляюча 1 UA 115735 U 5 втулка, а з іншого торця поздовжнього отвору, що знаходиться протилежно торцю, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетрично щодо осі симетрії патрона, який відрізняється тим, що в центральний отвір втулки встановлені розташовані всередині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона, при цьому всередині втулки розташований магніт. 2 UA 115735 U 3 UA 115735 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
