Очисник головок коренеплодів

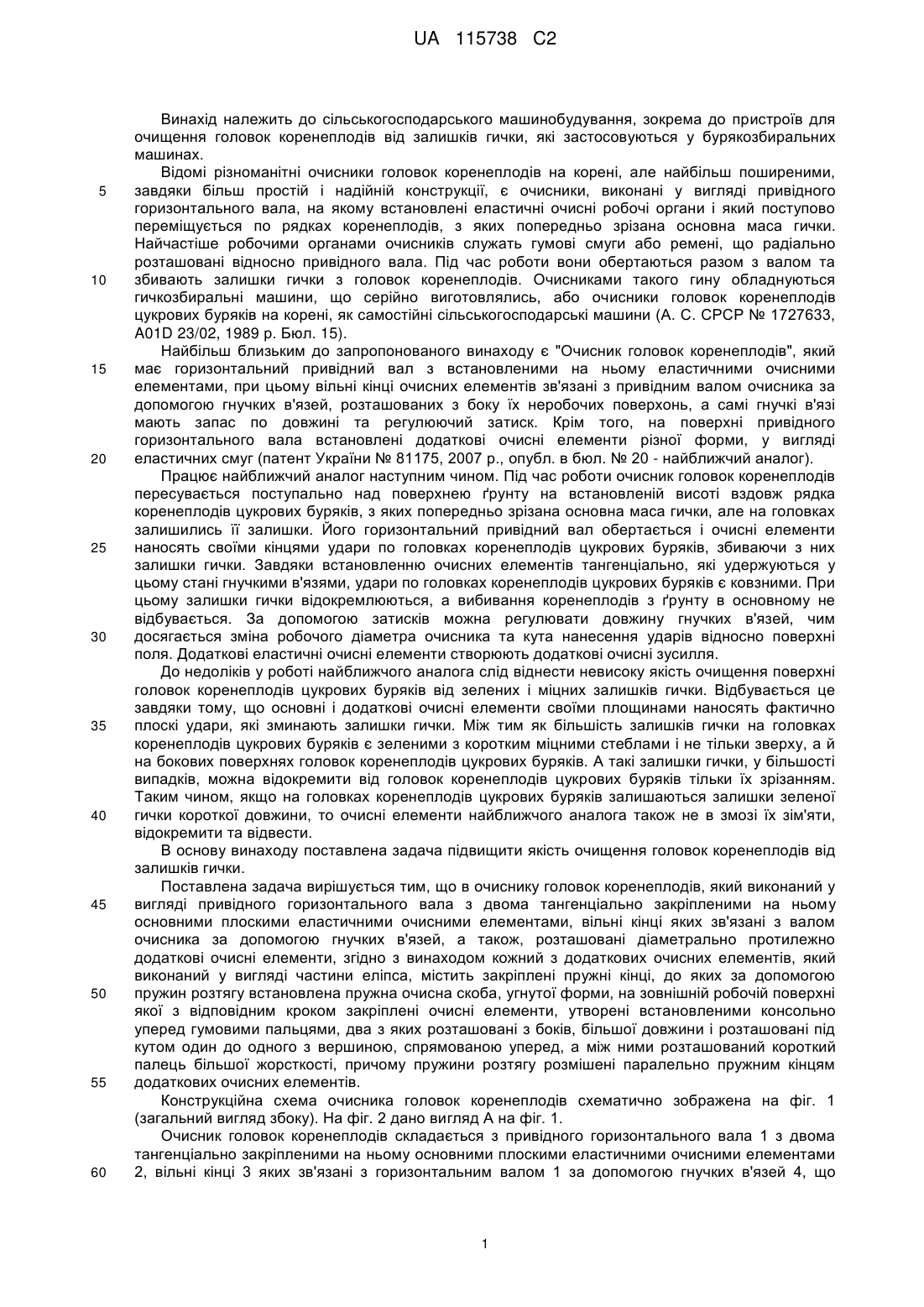

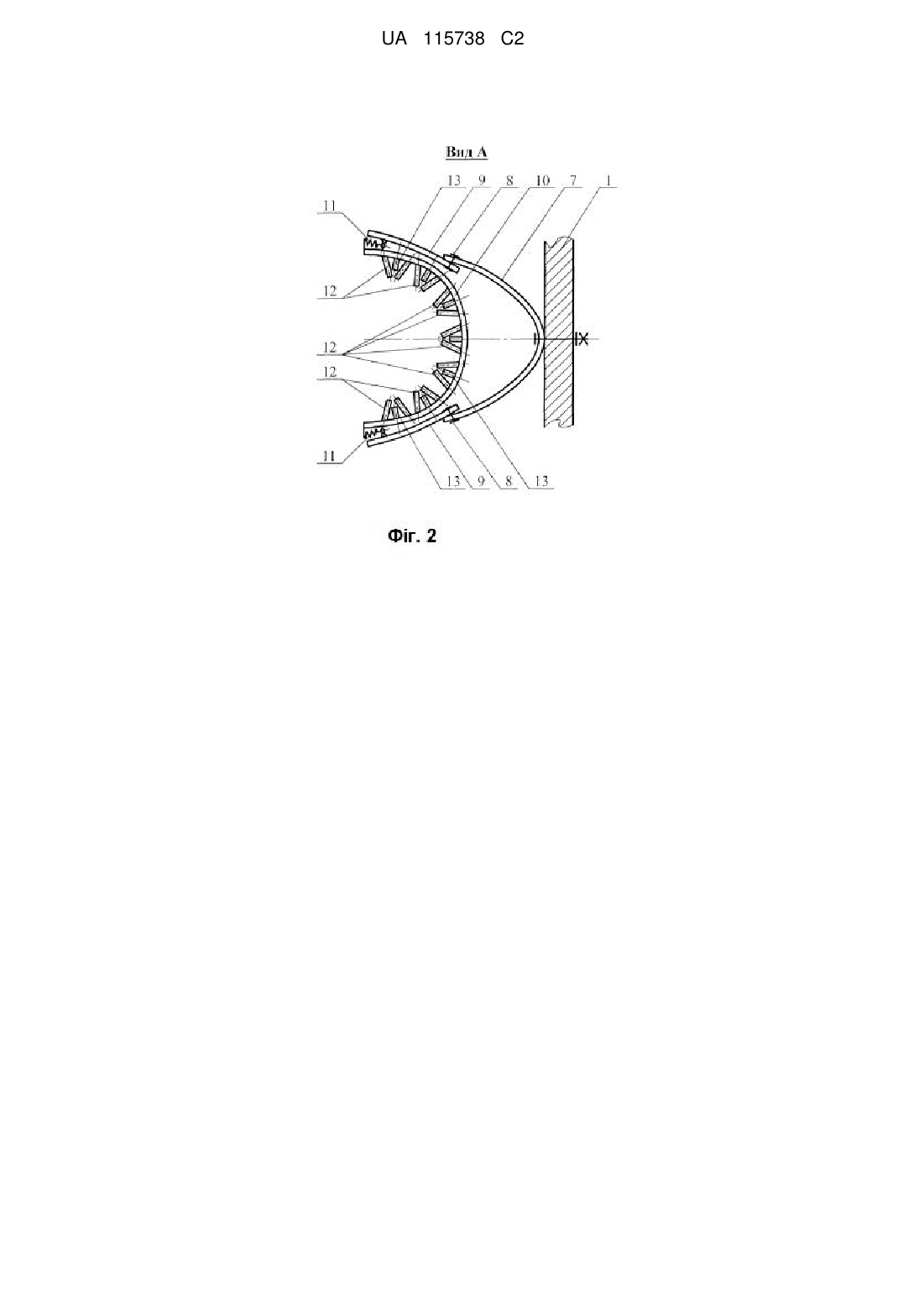

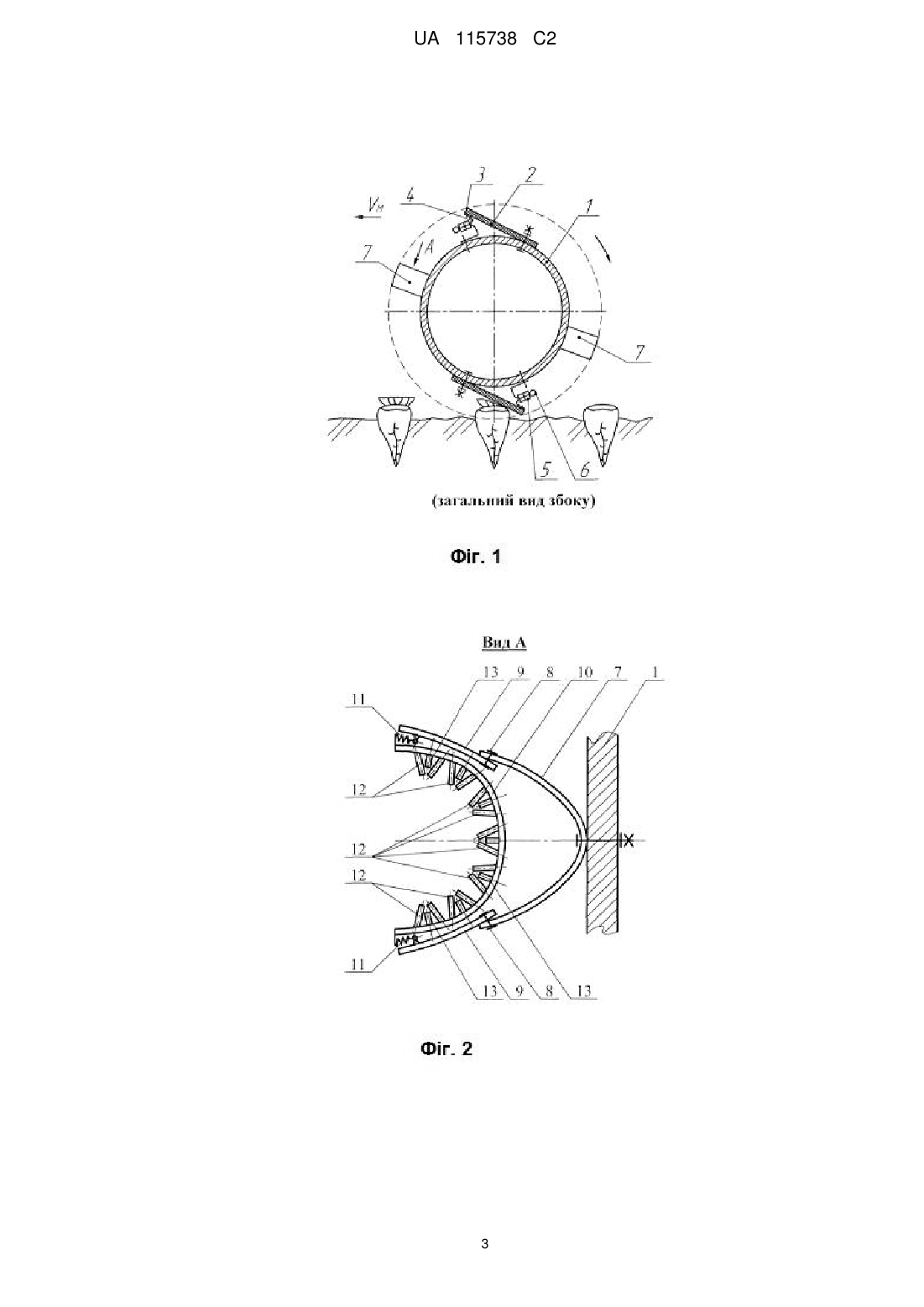

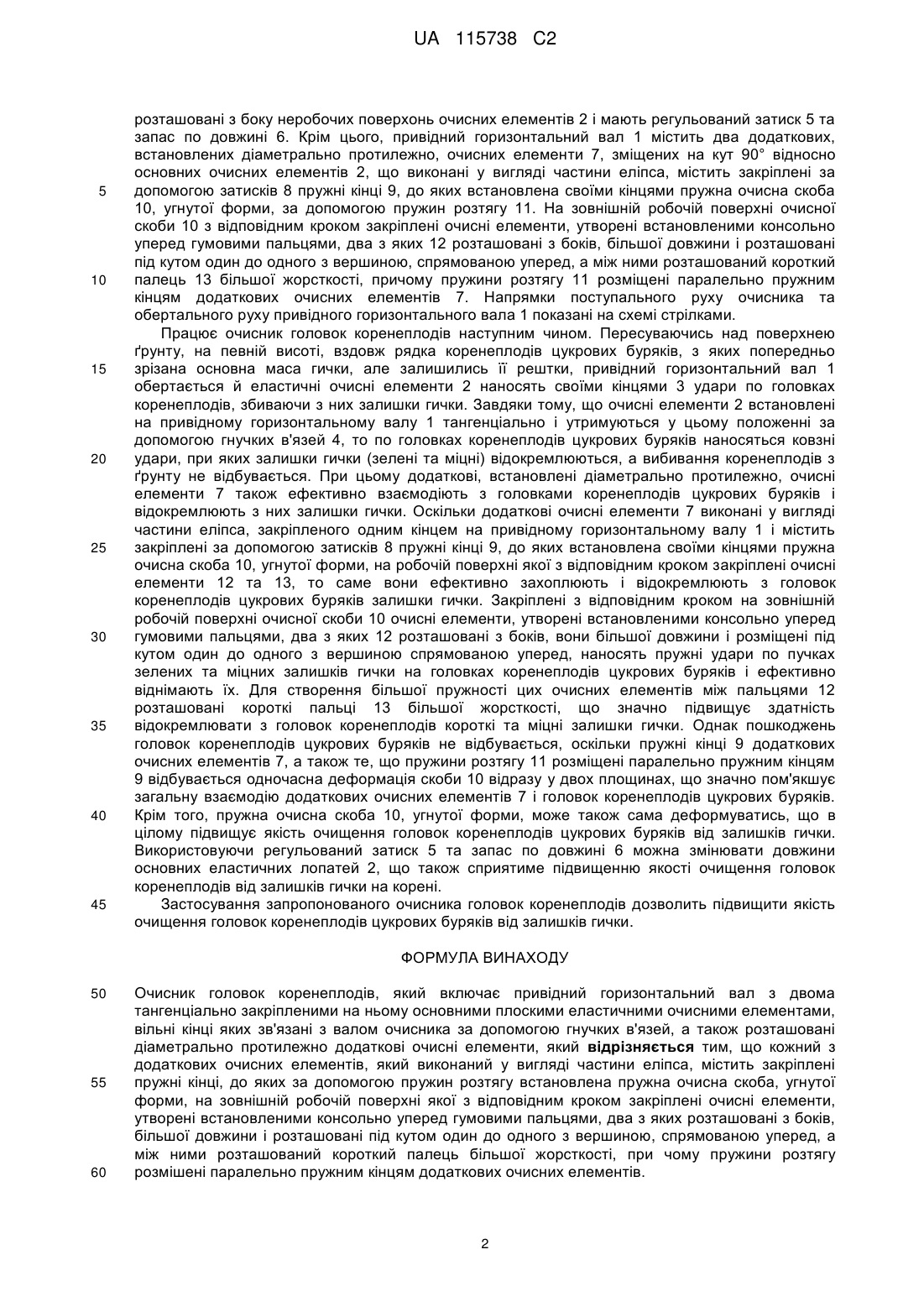

Реферат: Пристрій для транспортування та очистки коренебульбоплодів належить до сільськогосподарського машинобудування, зокрема до робочих органів картоплезбиральних машин. Зазначений пристрій відрізняється від вже відомих тим, що кожний з додаткових очисних елементів, який виконаний у вигляді частини еліпса, містить закріплені пружні кінці, до яких за допомогою пружин розтягу встановлена пружна очисна скоба, угнутої форми, на зовнішній робочій поверхні якої з відповідним кроком закріплені очисні елементи, утворені встановленими консольно уперед гумовими пальцями, два з яких розташовані з боків, більшої довжини і розташовані під кутом один до одного з вершиною, спрямованою уперед, а між ними розташований короткий палець більшої жорсткості, причому пружини розтягу розмішені паралельно пружним кінцям додаткових очисних елементів. Пристрій для транспортування та очистки коренебульбоплодів забезпечує підвищення ефективності очистки коренебульбоплодів від домішок. UA 115738 C2 (12) UA 115738 C2 UA 115738 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого гину обладнуються гичкозбиральні машини, що серійно виготовлялись, або очисники головок коренеплодів цукрових буряків на корені, як самостійні сільськогосподарські машини (А. С. СРСР № 1727633, A01D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного горизонтального вала встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але на головках залишились її залишки. Його горизонтальний привідний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів цукрових буряків, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів цукрових буряків є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язей, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів цукрових буряків від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично плоскі удари, які зминають залишки гички. Між тим як більшість залишків гички на головках коренеплодів цукрових буряків є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів цукрових буряків. А такі залишки гички, у більшості випадків, можна відокремити від головок коренеплодів цукрових буряків тільки їх зрізанням. Таким чином, якщо на головках коренеплодів цукрових буряків залишаються залишки зеленої гички короткої довжини, то очисні елементи найближчого аналога також не в змозі їх зім'яти, відокремити та відвести. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом кожний з додаткових очисних елементів, який виконаний у вигляді частини еліпса, містить закріплені пружні кінці, до яких за допомогою пружин розтягу встановлена пружна очисна скоба, угнутої форми, на зовнішній робочій поверхні якої з відповідним кроком закріплені очисні елементи, утворені встановленими консольно уперед гумовими пальцями, два з яких розташовані з боків, більшої довжини і розташовані під кутом один до одного з вершиною, спрямованою уперед, а між ними розташований короткий палець більшої жорсткості, причому пружини розтягу розмішені паралельно пружним кінцям додаткових очисних елементів. Конструкційна схема очисника головок коренеплодів схематично зображена на фіг. 1 (загальний вигляд збоку). На фіг. 2 дано вигляд А на фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, що 1 UA 115738 C2 5 10 15 20 25 30 35 40 45 розташовані з боку неробочих поверхонь очисних елементів 2 і мають регульований затиск 5 та запас по довжині 6. Крім цього, привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи 7, зміщених на кут 90° відносно основних очисних елементів 2, що виконані у вигляді частини еліпса, містить закріплені за допомогою затисків 8 пружні кінці 9, до яких встановлена своїми кінцями пружна очисна скоба 10, угнутої форми, за допомогою пружин розтягу 11. На зовнішній робочій поверхні очисної скоби 10 з відповідним кроком закріплені очисні елементи, утворені встановленими консольно уперед гумовими пальцями, два з яких 12 розташовані з боків, більшої довжини і розташовані під кутом один до одного з вершиною, спрямованою уперед, а між ними розташований короткий палець 13 більшої жорсткості, причому пружини розтягу 11 розміщені паралельно пружним кінцям додаткових очисних елементів 7. Напрямки поступального руху очисника та обертального руху привідного горизонтального вала 1 показані на схемі стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному горизонтальному валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи 7 також ефективно взаємодіють з головками коренеплодів цукрових буряків і відокремлюють з них залишки гички. Оскільки додаткові очисні елементи 7 виконані у вигляді частини еліпса, закріпленого одним кінцем на привідному горизонтальному валу 1 і містить закріплені за допомогою затисків 8 пружні кінці 9, до яких встановлена своїми кінцями пружна очисна скоба 10, угнутої форми, на робочій поверхні якої з відповідним кроком закріплені очисні елементи 12 та 13, то саме вони ефективно захоплюють і відокремлюють з головок коренеплодів цукрових буряків залишки гички. Закріплені з відповідним кроком на зовнішній робочій поверхні очисної скоби 10 очисні елементи, утворені встановленими консольно уперед гумовими пальцями, два з яких 12 розташовані з боків, вони більшої довжини і розміщені під кутом один до одного з вершиною спрямованою уперед, наносять пружні удари по пучках зелених та міцних залишків гички на головках коренеплодів цукрових буряків і ефективно віднімають їх. Для створення більшої пружності цих очисних елементів між пальцями 12 розташовані короткі пальці 13 більшої жорсткості, що значно підвищує здатність відокремлювати з головок коренеплодів короткі та міцні залишки гички. Однак пошкоджень головок коренеплодів цукрових буряків не відбувається, оскільки пружні кінці 9 додаткових очисних елементів 7, а також те, що пружини розтягу 11 розміщені паралельно пружним кінцям 9 відбувається одночасна деформація скоби 10 відразу у двох площинах, що значно пом'якшує загальну взаємодію додаткових очисних елементів 7 і головок коренеплодів цукрових буряків. Крім того, пружна очисна скоба 10, угнутої форми, може також сама деформуватись, що в цілому підвищує якість очищення головок коренеплодів цукрових буряків від залишків гички. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини основних еластичних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків гички на корені. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів цукрових буряків від залишків гички. ФОРМУЛА ВИНАХОДУ 50 55 60 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що кожний з додаткових очисних елементів, який виконаний у вигляді частини еліпса, містить закріплені пружні кінці, до яких за допомогою пружин розтягу встановлена пружна очисна скоба, угнутої форми, на зовнішній робочій поверхні якої з відповідним кроком закріплені очисні елементи, утворені встановленими консольно уперед гумовими пальцями, два з яких розташовані з боків, більшої довжини і розташовані під кутом один до одного з вершиною, спрямованою уперед, а між ними розташований короткий палець більшої жорсткості, при чому пружини розтягу розмішені паралельно пружним кінцям додаткових очисних елементів. 2 UA 115738 C2 3 UA 115738 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
