Пристрій для укупорювання скляної тари системи “твіст-офф”

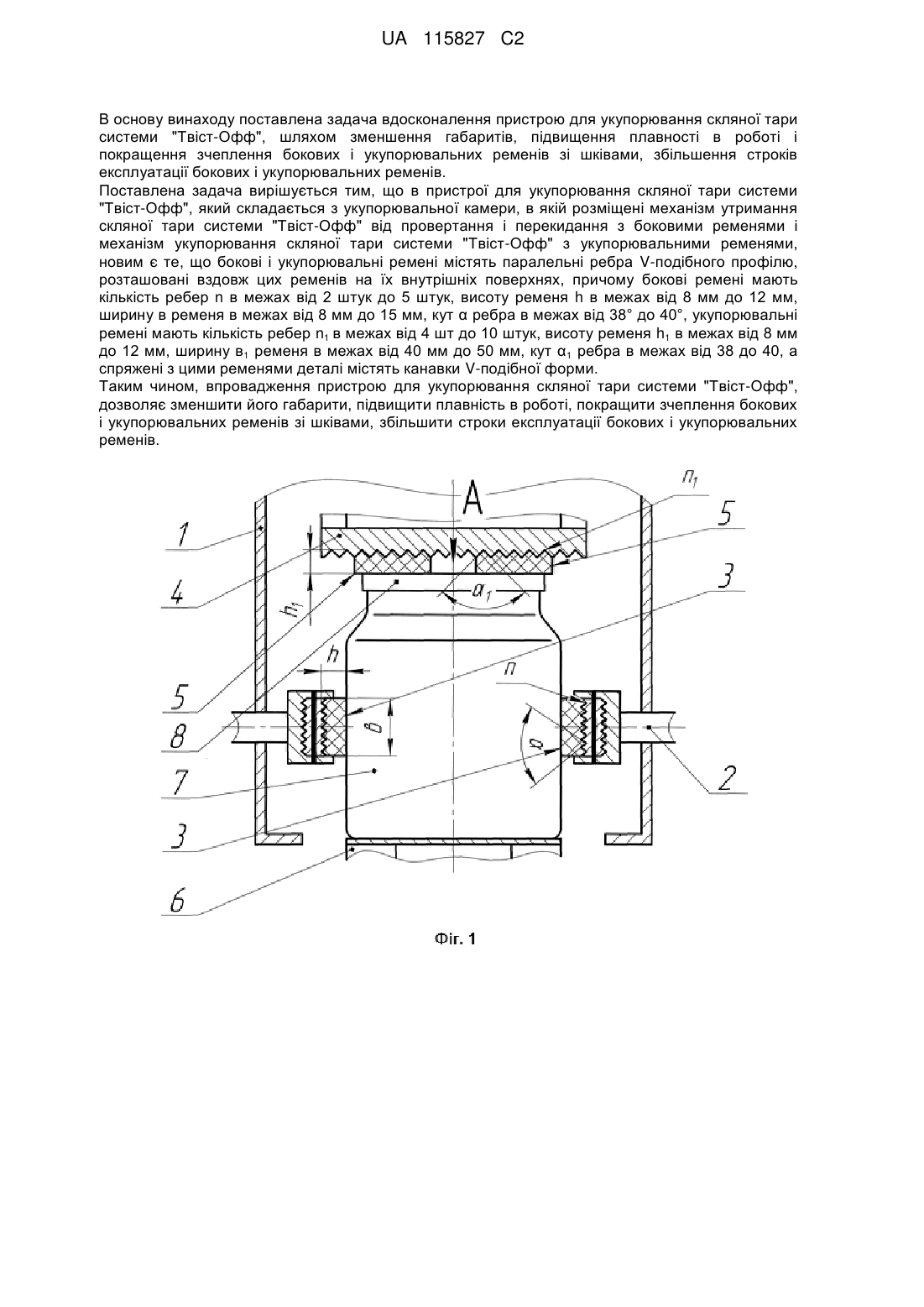

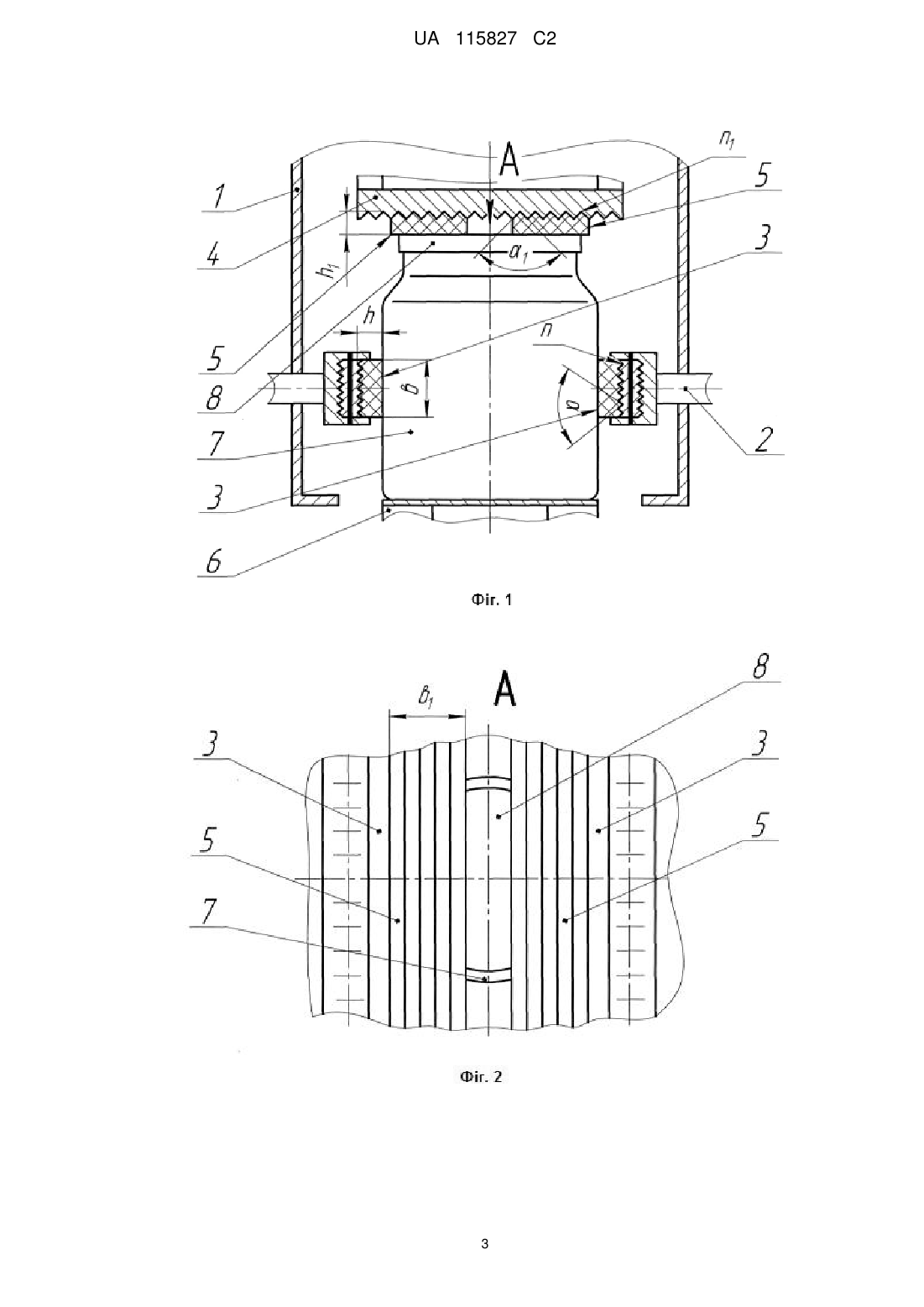

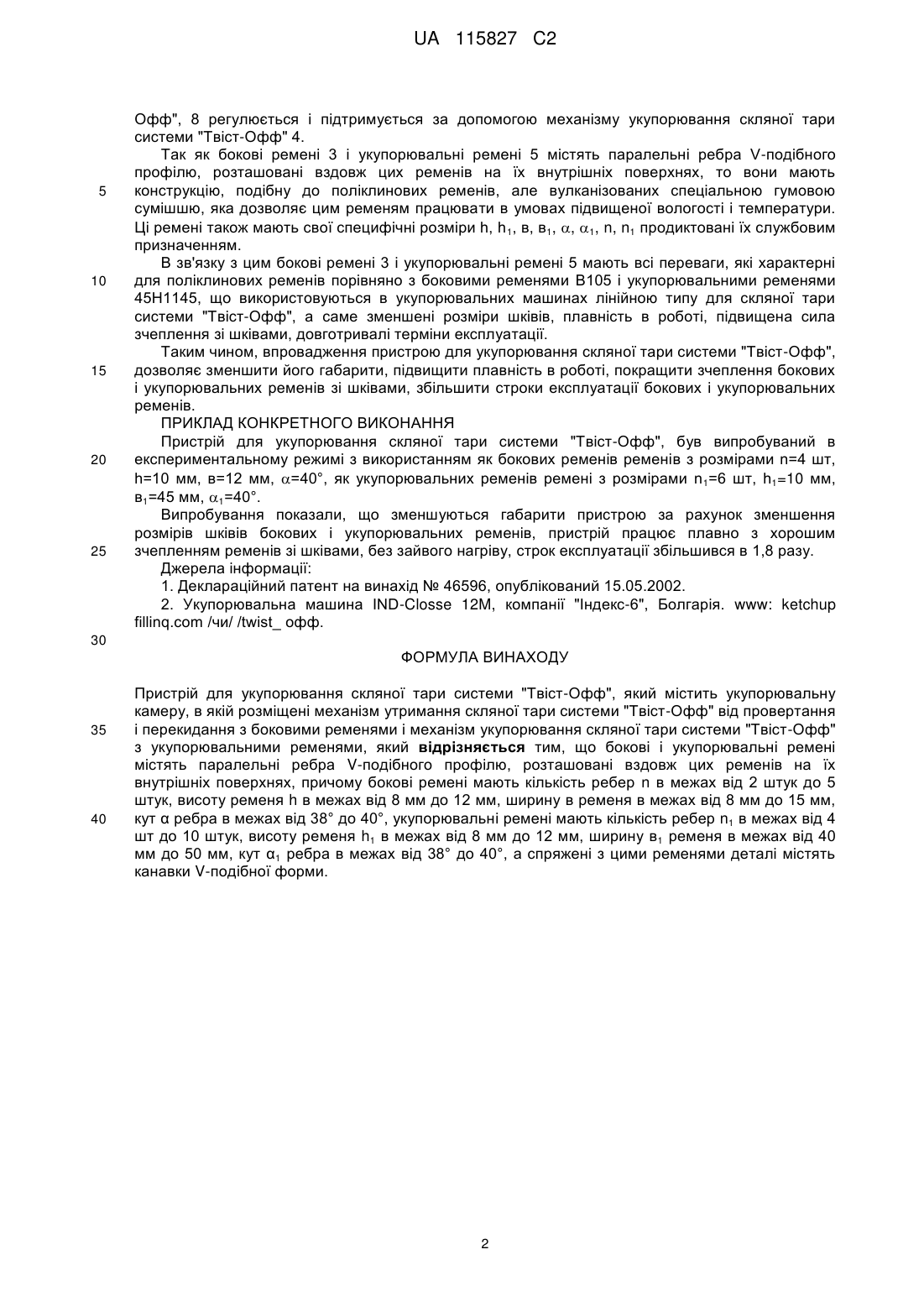

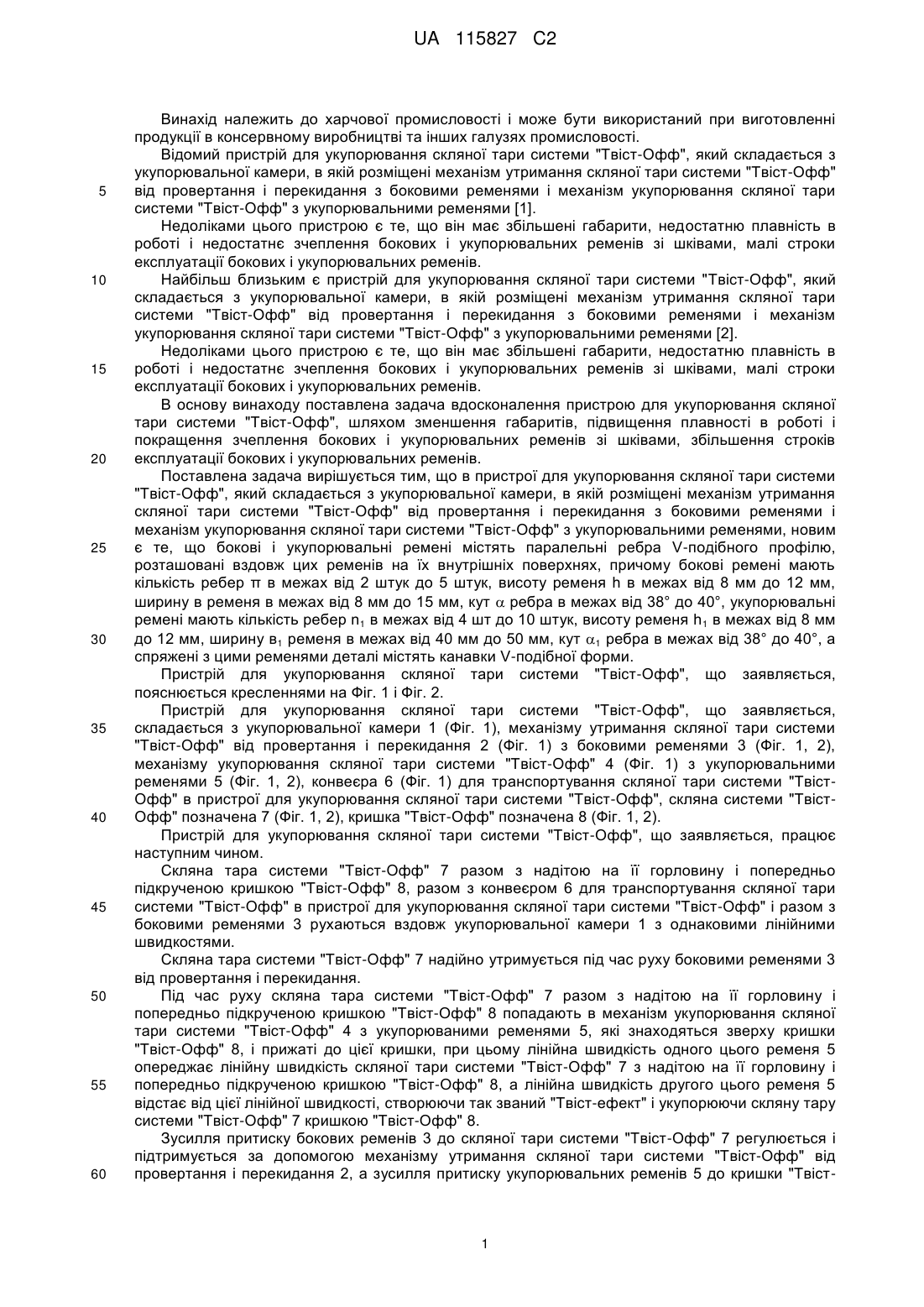

Реферат: Винахід належить до харчової промисловості і може бути використаний при виготовленні продукції в консервному виробництві та інших галузях промисловості. UA 115827 C2 (12) UA 115827 C2 В основу винаходу поставлена задача вдосконалення пристрою для укупорювання скляної тари системи "Твіст-Офф", шляхом зменшення габаритів, підвищення плавності в роботі і покращення зчеплення бокових і укупорювальних ременів зі шківами, збільшення строків експлуатації бокових і укупорювальних ременів. Поставлена задача вирішується тим, що в пристрої для укупорювання скляної тари системи "Твіст-Офф", який складається з укупорювальної камери, в якій розміщені механізм утримання скляної тари системи "Твіст-Офф" від провертання і перекидання з боковими ременями і механізм укупорювання скляної тари системи "Твіст-Офф" з укупорювальними ременями, новим є те, що бокові і укупорювальні ремені містять паралельні ребра V-подібного профілю, розташовані вздовж цих ременів на їх внутрішніх поверхнях, причому бокові ремені мають кількість ребер n в межах від 2 штук до 5 штук, висоту ременя h в межах від 8 мм до 12 мм, ширину в ременя в межах від 8 мм до 15 мм, кут α ребра в межах від 38° до 40°, укупорювальні ремені мають кількість ребер n1 в межах від 4 шт до 10 штук, висоту ременя h1 в межах від 8 мм до 12 мм, ширину в1 ременя в межах від 40 мм до 50 мм, кут α1 ребра в межах від 38 до 40, а спряжені з цими ременями деталі містять канавки V-подібної форми. Таким чином, впровадження пристрою для укупорювання скляної тари системи "Твіст-Офф", дозволяє зменшити його габарити, підвищити плавність в роботі, покращити зчеплення бокових і укупорювальних ременів зі шківами, збільшити строки експлуатації бокових і укупорювальних ременів. UA 115827 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до харчової промисловості і може бути використаний при виготовленні продукції в консервному виробництві та інших галузях промисловості. Відомий пристрій для укупорювання скляної тари системи "Твіст-Офф", який складається з укупорювальної камери, в якій розміщені механізм утримання скляної тари системи "Твіст-Офф" від провертання і перекидання з боковими ременями і механізм укупорювання скляної тари системи "Твіст-Офф" з укупорювальними ременями [1]. Недоліками цього пристрою є те, що він має збільшені габарити, недостатню плавність в роботі і недостатнє зчеплення бокових і укупорювальних ременів зі шківами, малі строки експлуатації бокових і укупорювальних ременів. Найбільш близьким є пристрій для укупорювання скляної тари системи "Твіст-Офф", який складається з укупорювальної камери, в якій розміщені механізм утримання скляної тари системи "Твіст-Офф" від провертання і перекидання з боковими ременями і механізм укупорювання скляної тари системи "Твіст-Офф" з укупорювальними ременями [2]. Недоліками цього пристрою є те, що він має збільшені габарити, недостатню плавність в роботі і недостатнє зчеплення бокових і укупорювальних ременів зі шківами, малі строки експлуатації бокових і укупорювальних ременів. В основу винаходу поставлена задача вдосконалення пристрою для укупорювання скляної тари системи "Твіст-Офф", шляхом зменшення габаритів, підвищення плавності в роботі і покращення зчеплення бокових і укупорювальних ременів зі шківами, збільшення строків експлуатації бокових і укупорювальних ременів. Поставлена задача вирішується тим, що в пристрої для укупорювання скляної тари системи "Твіст-Офф", який складається з укупорювальної камери, в якій розміщені механізм утримання скляної тари системи "Твіст-Офф" від провертання і перекидання з боковими ременями і механізм укупорювання скляної тари системи "Твіст-Офф" з укупорювальними ременями, новим є те, що бокові і укупорювальні ремені містять паралельні ребра V-подібного профілю, розташовані вздовж цих ременів на їх внутрішніх поверхнях, причому бокові ремені мають кількість ребер π в межах від 2 штук до 5 штук, висоту ременя h в межах від 8 мм до 12 мм, ширину в ременя в межах від 8 мм до 15 мм, кут  ребра в межах від 38° до 40°, укупорювальні ремені мають кількість ребер n1 в межах від 4 шт до 10 штук, висоту ременя h 1 в межах від 8 мм до 12 мм, ширину в1 ременя в межах від 40 мм до 50 мм, кут 1 ребра в межах від 38° до 40°, а спряжені з цими ременями деталі містять канавки V-подібної форми. Пристрій для укупорювання скляної тари системи "Твіст-Офф", що заявляється, пояснюється кресленнями на Фіг. 1 і Фіг. 2. Пристрій для укупорювання скляної тари системи "Твіст-Офф", що заявляється, складається з укупорювальної камери 1 (Фіг. 1), механізму утримання скляної тари системи "Твіст-Офф" від провертання і перекидання 2 (Фіг. 1) з боковими ременями 3 (Фіг. 1, 2), механізму укупорювання скляної тари системи "Твіст-Офф" 4 (Фіг. 1) з укупорювальними ременями 5 (Фіг. 1, 2), конвеєра 6 (Фіг. 1) для транспортування скляної тари системи "ТвістОфф" в пристрої для укупорювання скляної тари системи "Твіст-Офф", скляна системи "ТвістОфф" позначена 7 (Фіг. 1, 2), кришка "Твіст-Офф" позначена 8 (Фіг. 1, 2). Пристрій для укупорювання скляної тари системи "Твіст-Офф", що заявляється, працює наступним чином. Скляна тара системи "Твіст-Офф" 7 разом з надітою на її горловину і попередньо підкрученою кришкою "Твіст-Офф" 8, разом з конвеєром 6 для транспортування скляної тари системи "Твіст-Офф" в пристрої для укупорювання скляної тари системи "Твіст-Офф" і разом з боковими ременями 3 рухаються вздовж укупорювальної камери 1 з однаковими лінійними швидкостями. Скляна тара системи "Твіст-Офф" 7 надійно утримується під час руху боковими ременями 3 від провертання і перекидання. Під час руху скляна тара системи "Твіст-Офф" 7 разом з надітою на її горловину і попередньо підкрученою кришкою "Твіст-Офф" 8 попадають в механізм укупорювання скляної тари системи "Твіст-Офф" 4 з укупорюваними ременями 5, які знаходяться зверху кришки "Твіст-Офф" 8, і прижаті до цієї кришки, при цьому лінійна швидкість одного цього ременя 5 опереджає лінійну швидкість скляної тари системи "Твіст-Офф" 7 з надітою на її горловину і попередньо підкрученою кришкою "Твіст-Офф" 8, а лінійна швидкість другого цього ременя 5 відстає від цієї лінійної швидкості, створюючи так званий "Твіст-ефект" і укупорюючи скляну тару системи "Твіст-Офф" 7 кришкою "Твіст-Офф" 8. Зусилля притиску бокових ременів 3 до скляної тари системи "Твіст-Офф" 7 регулюється і підтримується за допомогою механізму утримання скляної тари системи "Твіст-Офф" від провертання і перекидання 2, а зусилля притиску укупорювальних ременів 5 до кришки "Твіст 1 UA 115827 C2 5 10 15 20 25 Офф", 8 регулюється і підтримується за допомогою механізму укупорювання скляної тари системи "Твіст-Офф" 4. Так як бокові ремені 3 і укупорювальні ремені 5 містять паралельні ребра V-подібного профілю, розташовані вздовж цих ременів на їх внутрішніх поверхнях, то вони мають конструкцію, подібну до поліклинових ременів, але вулканізованих спеціальною гумовою сумішшю, яка дозволяє цим ременям працювати в умовах підвищеної вологості і температури. Ці ремені також мають свої специфічні розміри h, h 1, в, в1, , 1, n, n1 продиктовані їх службовим призначенням. В зв'язку з цим бокові ремені 3 і укупорювальні ремені 5 мають всі переваги, які характерні для поліклинових ременів порівняно з боковими ременями В105 і укупорювальними ременями 45Н1145, що використовуються в укупорювальних машинах лінійною типу для скляної тари системи "Твіст-Офф", а саме зменшені розміри шківів, плавність в роботі, підвищена сила зчеплення зі шківами, довготривалі терміни експлуатації. Таким чином, впровадження пристрою для укупорювання скляної тари системи "Твіст-Офф", дозволяє зменшити його габарити, підвищити плавність в роботі, покращити зчеплення бокових і укупорювальних ременів зі шківами, збільшити строки експлуатації бокових і укупорювальних ременів. ПРИКЛАД КОНКРЕТНОГО ВИКОНАННЯ Пристрій для укупорювання скляної тари системи "Твіст-Офф", був випробуваний в експериментальному режимі з використанням як бокових ременів ременів з розмірами n=4 шт, h=10 мм, в=12 мм, =40°, як укупорювальних ременів ремені з розмірами n1=6 шт, h1=10 мм, в1=45 мм, 1=40°. Випробування показали, що зменшуються габарити пристрою за рахунок зменшення розмірів шківів бокових і укупорювальних ременів, пристрій працює плавно з хорошим зчепленням ременів зі шківами, без зайвого нагріву, строк експлуатації збільшився в 1,8 разу. Джерела інформації: 1. Деклараційний патент на винахід № 46596, опублікований 15.05.2002. 2. Укупорювальна машина IND-Closse 12M, компанії "Індекс-6", Болгарія. www: ketchup fillinq.com /чи/ /twist_ офф. 30 ФОРМУЛА ВИНАХОДУ 35 40 Пристрій для укупорювання скляної тари системи "Твіст-Офф", який містить укупорювальну камеру, в якій розміщені механізм утримання скляної тари системи "Твіст-Офф" від провертання і перекидання з боковими ременями і механізм укупорювання скляної тари системи "Твіст-Офф" з укупорювальними ременями, який відрізняється тим, що бокові і укупорювальні ремені містять паралельні ребра V-подібного профілю, розташовані вздовж цих ременів на їх внутрішніх поверхнях, причому бокові ремені мають кількість ребер n в межах від 2 штук до 5 штук, висоту ременя h в межах від 8 мм до 12 мм, ширину в ременя в межах від 8 мм до 15 мм, кут α ребра в межах від 38° до 40°, укупорювальні ремені мають кількість ребер n1 в межах від 4 шт до 10 штук, висоту ременя h1 в межах від 8 мм до 12 мм, ширину в1 ременя в межах від 40 мм до 50 мм, кут α1 ребра в межах від 38° до 40°, а спряжені з цими ременями деталі містять канавки V-подібної форми. 2 UA 115827 C2 3 UA 115827 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
