Швидкорознімне з’єднання трубопроводів

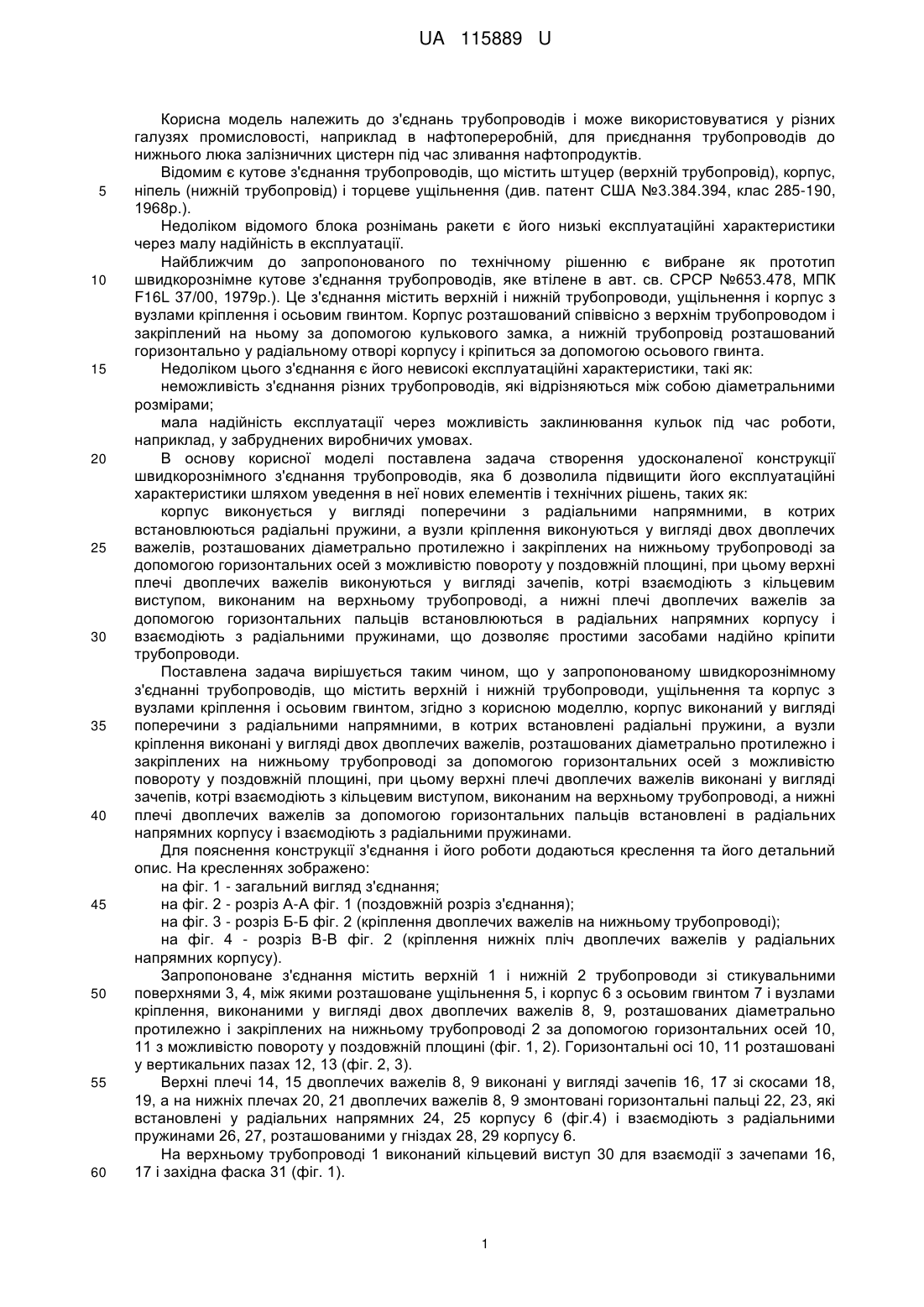

Реферат: Швидкорознімне з'єднання трубопроводів містить верхній і нижній трубопроводи, ущільнення та корпус з вузлами кріплення і осьовим гвинтом. Корпус виконаний у вигляді поперечини з радіальними напрямними, в котрих встановлені радіальні пружини, а вузли кріплення виконані у вигляді двох двоплечих важелів, розташованих діаметрально протилежно і закріплених на нижньому трубопроводі за допомогою горизонтальних осей з можливістю повороту у поздовжній площині. Верхні плечі двоплечих важелів виконані у вигляді зачепів, котрі взаємодіють з кільцевим виступом, виконаним на верхньому трубопроводі. Нижні плечі двоплечих важелів за допомогою горизонтальних пальців встановлені в радіальних напрямних корпусу і взаємодіють з радіальними пружинами. UA 115889 U (12) UA 115889 U UA 115889 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до з'єднань трубопроводів і може використовуватися у різних галузях промисловості, наприклад в нафтопереробній, для приєднання трубопроводів до нижнього люка залізничних цистерн під час зливання нафтопродуктів. Відомим є кутове з'єднання трубопроводів, що містить штуцер (верхній трубопровід), корпус, ніпель (нижній трубопровід) і торцеве ущільнення (див. патент США №3.384.394, клас 285-190, 1968р.). Недоліком відомого блока рознімань ракети є його низькі експлуатаційні характеристики через малу надійність в експлуатації. Найближчим до запропонованого по технічному рішенню є вибране як прототип швидкорознімне кутове з'єднання трубопроводів, яке втілене в авт. св. СРСР №653.478, МПК F16L 37/00, 1979р.). Це з'єднання містить верхній і нижній трубопроводи, ущільнення і корпус з вузлами кріплення і осьовим гвинтом. Корпус розташований співвісно з верхнім трубопроводом і закріплений на ньому за допомогою кулькового замка, а нижній трубопровід розташований горизонтально у радіальному отворі корпусу і кріпиться за допомогою осьового гвинта. Недоліком цього з'єднання є його невисокі експлуатаційні характеристики, такі як: неможливість з'єднання різних трубопроводів, які відрізняються між собою діаметральними розмірами; мала надійність експлуатації через можливість заклинювання кульок під час роботи, наприклад, у забруднених виробничих умовах. В основу корисної моделі поставлена задача створення удосконаленої конструкції швидкорознімного з'єднання трубопроводів, яка б дозволила підвищити його експлуатаційні характеристики шляхом уведення в неї нових елементів і технічних рішень, таких як: корпус виконується у вигляді поперечини з радіальними напрямними, в котрих встановлюються радіальні пружини, а вузли кріплення виконуються у вигляді двох двоплечих важелів, розташованих діаметрально протилежно і закріплених на нижньому трубопроводі за допомогою горизонтальних осей з можливістю повороту у поздовжній площині, при цьому верхні плечі двоплечих важелів виконуються у вигляді зачепів, котрі взаємодіють з кільцевим виступом, виконаним на верхньому трубопроводі, а нижні плечі двоплечих важелів за допомогою горизонтальних пальців встановлюються в радіальних напрямних корпусу і взаємодіють з радіальними пружинами, що дозволяє простими засобами надійно кріпити трубопроводи. Поставлена задача вирішується таким чином, що у запропонованому швидкорознімному з'єднанні трубопроводів, що містить верхній і нижній трубопроводи, ущільнення та корпус з вузлами кріплення і осьовим гвинтом, згідно з корисною моделлю, корпус виконаний у вигляді поперечини з радіальними напрямними, в котрих встановлені радіальні пружини, а вузли кріплення виконані у вигляді двох двоплечих важелів, розташованих діаметрально протилежно і закріплених на нижньому трубопроводі за допомогою горизонтальних осей з можливістю повороту у поздовжній площині, при цьому верхні плечі двоплечих важелів виконані у вигляді зачепів, котрі взаємодіють з кільцевим виступом, виконаним на верхньому трубопроводі, а нижні плечі двоплечих важелів за допомогою горизонтальних пальців встановлені в радіальних напрямних корпусу і взаємодіють з радіальними пружинами. Для пояснення конструкції з'єднання і його роботи додаються креслення та його детальний опис. На кресленнях зображено: на фіг. 1 - загальний вигляд з'єднання; на фіг. 2 - розріз А-А фіг. 1 (поздовжній розріз з'єднання); на фіг. 3 - розріз Б-Б фіг. 2 (кріплення двоплечих важелів на нижньому трубопроводі); на фіг. 4 - розріз В-В фіг. 2 (кріплення нижніх пліч двоплечих важелів у радіальних напрямних корпусу). Запропоноване з'єднання містить верхній 1 і нижній 2 трубопроводи зі стикувальними поверхнями 3, 4, між якими розташоване ущільнення 5, і корпус 6 з осьовим гвинтом 7 і вузлами кріплення, виконаними у вигляді двох двоплечих важелів 8, 9, розташованих діаметрально протилежно і закріплених на нижньому трубопроводі 2 за допомогою горизонтальних осей 10, 11 з можливістю повороту у поздовжній площині (фіг. 1, 2). Горизонтальні осі 10, 11 розташовані у вертикальних пазах 12, 13 (фіг. 2, 3). Верхні плечі 14, 15 двоплечих важелів 8, 9 виконані у вигляді зачепів 16, 17 зі скосами 18, 19, а на нижніх плечах 20, 21 двоплечих важелів 8, 9 змонтовані горизонтальні пальці 22, 23, які встановлені у радіальних напрямних 24, 25 корпусу 6 (фіг.4) і взаємодіють з радіальними пружинами 26, 27, розташованими у гніздах 28, 29 корпусу 6. На верхньому трубопроводі 1 виконаний кільцевий виступ 30 для взаємодії з зачепами 16, 17 і західна фаска 31 (фіг. 1). 1 UA 115889 U 5 10 15 20 25 30 35 40 45 На кінці осьового гвинта 7 виконаний виступ 32, який розташований в обоймі 33, закріпленій на нижньому трубопроводі 2 (фіг. 2). Верхній 1 і нижній 2 трубопроводи утворюють вертикальний канал 34, а нижній трубопровід 2 має радіальний канал 35 (фіг. 1, 2). Робота запропонованого з'єднання здійснюється наступним чином. Для з'єднання трубопроводів 1, 2 суміщають їх стикувальні поверхні 3, 4. Суміщення стикувальних поверхонь 3, 4 може здійснюватися одним з двох способів: пересуванням трубопроводу 1 або 2 у поперечному (радіальному) напрямку; пересуванням трубопроводу 1 або 2 у вертикальному напрямку. При суміщенні стикувальних поверхонь 3, 4 за першим способом зачепи 16, 17 заводять за кільцевий виступ 30. Після суміщенні стикувальних поверхонь 3, 4, обертанням осьового гвинта 7 переміщують нижній трубопровід 2 до верхнього трубопроводу 1 і стягують ці трубопроводи, створюючи герметичне з'єднання між ними, при цьому вертикальні пази 12, 13 ковзають відносно горизонтальних осей 10, 11 і не перешкоджають переміщенню нижнього трубопроводу 2. Роз'єднання виконують обертанням осьового гвинта 7 у зворотному напрямку, при цьому виступ 32 осьового гвинта 7 взаємодіє з обоймою 33, у результаті чого нижній трубопровід 2 відсувається від верхнього трубопроводу 1, а вертикальні пази 12, 13 ковзають відносно горизонтальних осей 10, 11, не перешкоджаючи руху нижнього трубопроводу 2. Після чого пересуванням трубопроводу 1 або 2 у поперечному (радіальному) напрямку зачепи 16, 17 виводять із зони кільцевого виступу 30. При суміщенні стикувальних поверхонь 3, 4 за другим способом скоси 18, 19 зачепів 16, 17 взаємодіють з західною фаскою 31 на верхньому трубопроводі 1 і двоплечі важелі 8, 9 розвертаються на горизонтальних осях 10, 11 у вертикальних пазах 12, 13 нижнього трубопроводу 2, при цьому нижні плечі 20, 21 важелів 8, 9 переміщуються на горизонтальних пальцях 22, 23 у радіальних напрямних 24, 25 корпусу 6 у напрямку до осьового гвинта 7, стискаючи радіальні пружини 26, 27. При суміщенні зачепів 16, 17 з кільцевим виступом 30 двоплечі важелі 8, 9 під дією радіальних пружин 26, 27 повертаються на горизонтальних пальцях 22, 23 у радіальних напрямних 24, 25 у напрямку від осьового гвинта 7 і зачепи 16, 17 заводяться за кільцевий виступ 30. Далі процес з'єднання і роз'єднання трубопроводів 1, 2 в основному такий же, як і у першому способі. Відмінність полягає в тому, що для виведення зачепів 16, 17 із зони кільцевого виступу 30 під час роз'єднання трубопроводів 1, 2 натискають на нижні плечі 20, 21 двоплечих важелів 8, 9 і переміщують їх у напрямку до осьового гвинта 7, стискаючи радіальні пружини 26, 27, при цьому верхні плечі 14, 15 з зачепами 16, 17 розводяться в сторони і трубопроводи 1, 2 вільно відсуваються один від одного вздовж вертикальної осі. У випадку відсутності скосів 18, 19 на зачепах 16, 17 і західної фаски 31 на верхньому трубопроводі 1, перед суміщенням стикувальних поверхонь 3, 4 верхні плечі 14, 15 з зачепами 16, 17 розводять в сторони натисканням на нижні плечі 20, 21 у напрямку до осьового гвинта 7. Цю дію виконують і у випадку приєднання нижнього трубопроводу 2 до різних верхніх трубопроводів 1, які відрізняються між собою діаметральними розмірами. Вибір того або іншого способу суміщення стикувальних поверхонь 3, 4 залежить від виробничих умов, місця розташування і конструктивних особливостей трубопроводів, що з'єднують. Залізнична цистерна може виконуватися за патентом України №806, 2001р. З'єднання може використовуватися для зливання пального з цистерни у наземну ємність у системі заправлення пального за патентом України №75338u, 2012р. Таким чином, запропоноване з'єднання, яке має просту і надійну конструкцію, забезпечує розширення його функціональних можливостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Швидкорознімне з'єднання трубопроводів, що містить верхній і нижній трубопроводи, ущільнення та корпус з вузлами кріплення і осьовим гвинтом, яке відрізняється тим, що корпус виконаний у вигляді поперечини з радіальними напрямними, в котрих встановлені радіальні пружини, а вузли кріплення виконані у вигляді двох двоплечих важелів, розташованих діаметрально протилежно і закріплених на нижньому трубопроводі за допомогою горизонтальних осей з можливістю повороту у поздовжній площині, при цьому верхні плечі двоплечих важелів виконані у вигляді зачепів, котрі взаємодіють з кільцевим виступом, виконаним на верхньому трубопроводі, а нижні плечі двоплечих важелів за допомогою горизонтальних пальців встановлені в радіальних напрямних корпусу і взаємодіють з радіальними пружинами. 2 UA 115889 U 3 UA 115889 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
