Фотонна матриця для місцевого знеболення

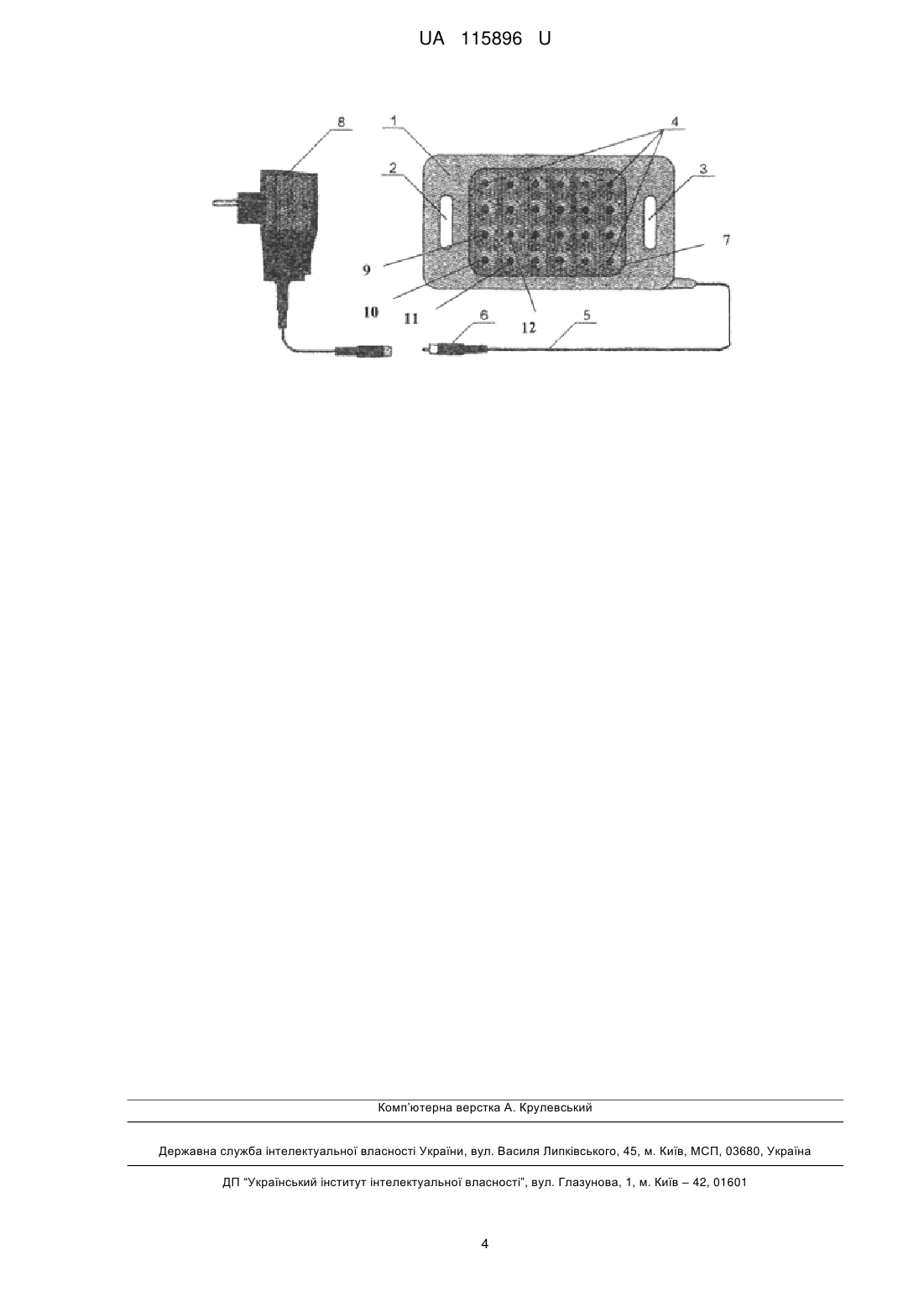

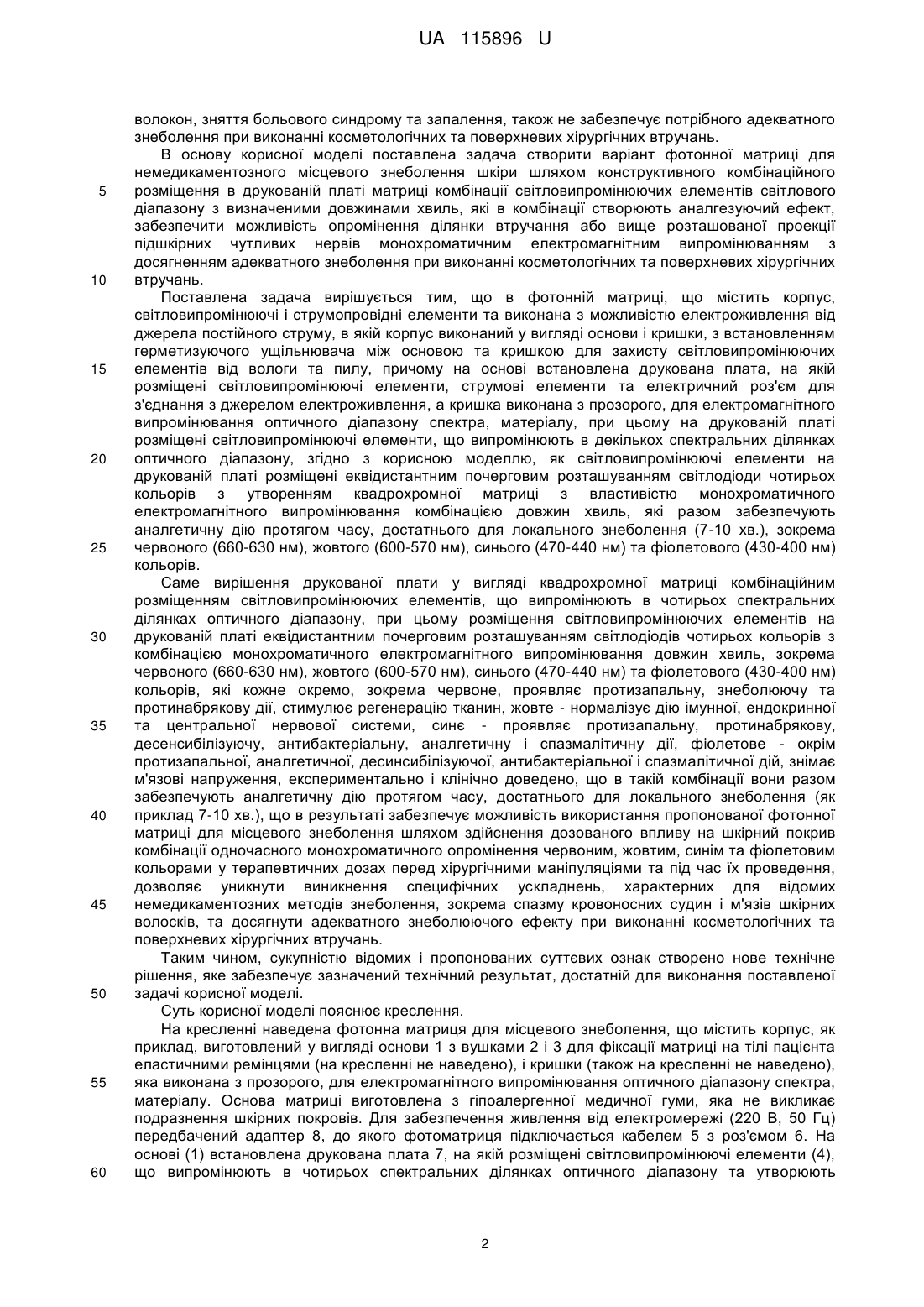

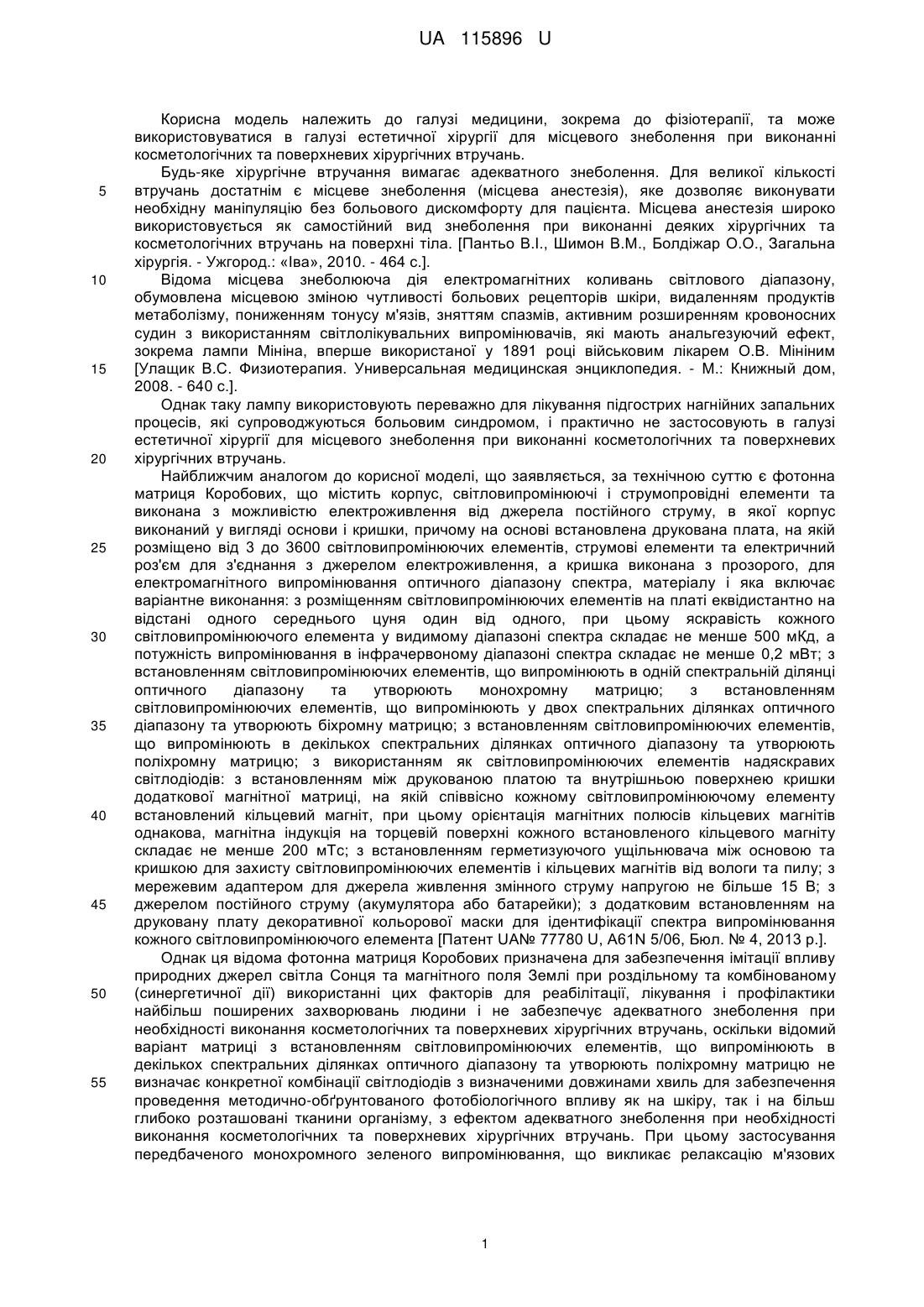

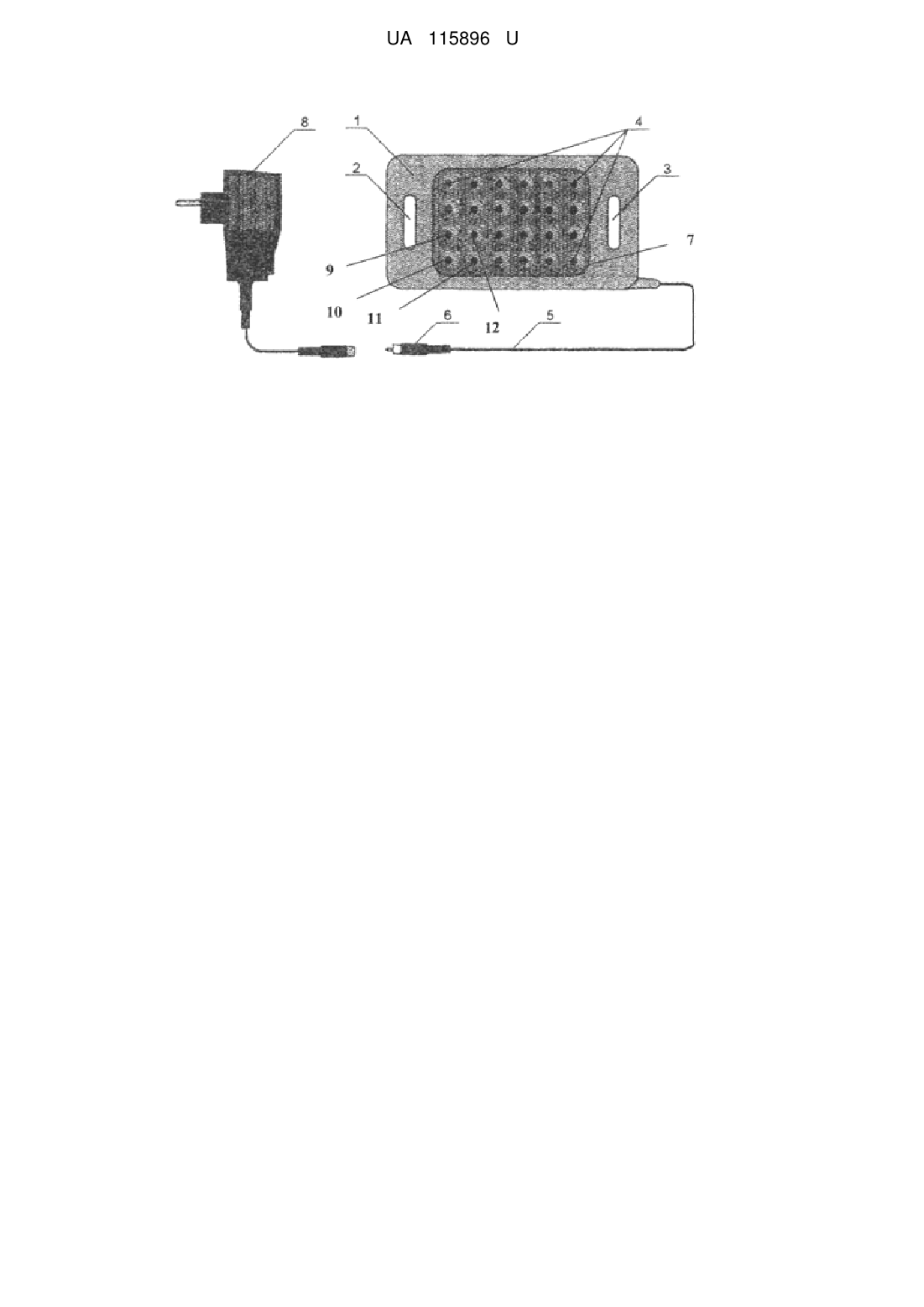

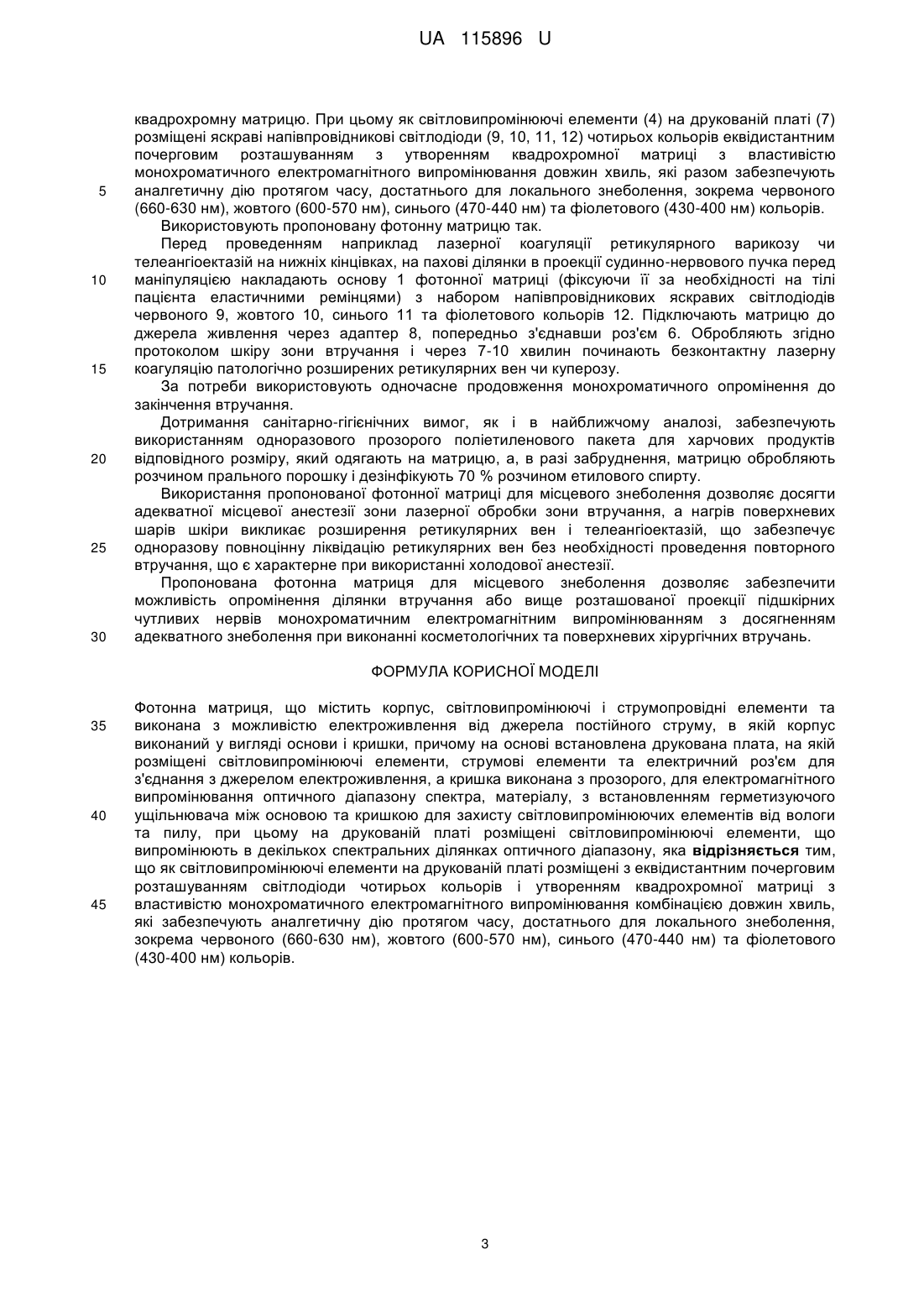

Реферат: Фотонна матриця містить корпус, світловипромінюючі і струмопровідні елементи та виконана з можливістю електроживлення від джерела постійного струму, в якій корпус виконаний у вигляді основи і кришки. На основі встановлена друкована плата, на якій розміщені світловипромінюючі елементи, струмові елементи та електричний роз'єм для з'єднання з джерелом електроживлення. Кришка виконана з прозорого, для електромагнітного випромінювання оптичного діапазону спектра, матеріалу, з встановленням герметизуючого ущільнювача між основою та кришкою для захисту світловипромінюючих елементів від вологи та пилу, На друкованій платі розміщені світловипромінюючі елементи, що випромінюють в декількох спектральних ділянках оптичного діапазону. Як світловипромінюючі елементи на друкованій платі розміщені з еквідистантним почерговим розташуванням світлодіоди чотирьох кольорів і утворенням квадрохромної матриці з властивістю монохроматичного електромагнітного випромінювання комбінацією довжин хвиль, які забезпечують аналгетичну дію протягом часу, достатнього для локального знеболення, зокрема червоного (660-630 нм), жовтого (600-570 нм), синього (470-440 нм) та фіолетового (430-400 нм) кольорів. UA 115896 U (12) UA 115896 U UA 115896 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, зокрема до фізіотерапії, та може використовуватися в галузі естетичної хірургії для місцевого знеболення при виконанні косметологічних та поверхневих хірургічних втручань. Будь-яке хірургічне втручання вимагає адекватного знеболення. Для великої кількості втручань достатнім є місцеве знеболення (місцева анестезія), яке дозволяє виконувати необхідну маніпуляцію без больового дискомфорту для пацієнта. Місцева анестезія широко використовується як самостійний вид знеболення при виконанні деяких хірургічних та косметологічних втручань на поверхні тіла. [Пантьо В.І., Шимон В.М., Болдіжар О.О., Загальна хірургія. - Ужгород.: «Іва», 2010. - 464 с.]. Відома місцева знеболююча дія електромагнітних коливань світлового діапазону, обумовлена місцевою зміною чутливості больових рецепторів шкіри, видаленням продуктів метаболізму, пониженням тонусу м'язів, зняттям спазмів, активним розширенням кровоносних судин з використанням світлолікувальних випромінювачів, які мають анальгезуючий ефект, зокрема лампи Мініна, вперше використаної у 1891 році військовим лікарем О.В. Мініним [Улащик B.C. Физиотерапия. Универсальная медицинская энциклопедия. - М.: Книжный дом, 2008. - 640 с.]. Однак таку лампу використовують переважно для лікування підгострих нагнійних запальних процесів, які супроводжуються больовим синдромом, і практично не застосовують в галузі естетичної хірургії для місцевого знеболення при виконанні косметологічних та поверхневих хірургічних втручань. Найближчим аналогом до корисної моделі, що заявляється, за технічною суттю є фотонна матриця Коробових, що містить корпус, світловипромінюючі і струмопровідні елементи та виконана з можливістю електроживлення від джерела постійного струму, в якої корпус виконаний у вигляді основи і кришки, причому на основі встановлена друкована плата, на якій розміщено від 3 до 3600 світловипромінюючих елементів, струмові елементи та електричний роз'єм для з'єднання з джерелом електроживлення, а кришка виконана з прозорого, для електромагнітного випромінювання оптичного діапазону спектра, матеріалу і яка включає варіантне виконання: з розміщенням світловипромінюючих елементів на платі еквідистантно на відстані одного середнього цуня один від одного, при цьому яскравість кожного світловипромінюючого елемента у видимому діапазоні спектра складає не менше 500 мКд, а потужність випромінювання в інфрачервоному діапазоні спектра складає не менше 0,2 мВт; з встановленням світловипромінюючих елементів, що випромінюють в одній спектральній ділянці оптичного діапазону та утворюють монохромну матрицю; з встановленням світловипромінюючих елементів, що випромінюють у двох спектральних ділянках оптичного діапазону та утворюють біхромну матрицю; з встановленням світловипромінюючих елементів, що випромінюють в декількох спектральних ділянках оптичного діапазону та утворюють поліхромну матрицю; з використанням як світловипромінюючих елементів надяскравих світлодіодів: з встановленням між друкованою платою та внутрішньою поверхнею кришки додаткової магнітної матриці, на якій співвісно кожному світловипромінюючому елементу встановлений кільцевий магніт, при цьому орієнтація магнітних полюсів кільцевих магнітів однакова, магнітна індукція на торцевій поверхні кожного встановленого кільцевого магніту складає не менше 200 мТс; з встановленням герметизуючого ущільнювача між основою та кришкою для захисту світловипромінюючих елементів і кільцевих магнітів від вологи та пилу; з мережевим адаптером для джерела живлення змінного струму напругою не більше 15 В; з джерелом постійного струму (акумулятора або батарейки); з додатковим встановленням на друковану плату декоративної кольорової маски для ідентифікації спектра випромінювання кожного світловипромінюючого елемента [Патент UA№ 77780 U, A61N 5/06, Бюл. № 4, 2013 р.]. Однак ця відома фотонна матриця Коробових призначена для забезпечення імітації впливу природних джерел світла Сонця та магнітного поля Землі при роздільному та комбінованому (синергетичної дії) використанні цих факторів для реабілітації, лікування і профілактики найбільш поширених захворювань людини і не забезпечує адекватного знеболення при необхідності виконання косметологічних та поверхневих хірургічних втручань, оскільки відомий варіант матриці з встановленням світловипромінюючих елементів, що випромінюють в декількох спектральних ділянках оптичного діапазону та утворюють поліхромну матрицю не визначає конкретної комбінації світлодіодів з визначеними довжинами хвиль для забезпечення проведення методично-обґрунтованого фотобіологічного впливу як на шкіру, так і на більш глибоко розташовані тканини організму, з ефектом адекватного знеболення при необхідності виконання косметологічних та поверхневих хірургічних втручань. При цьому застосування передбаченого монохромного зеленого випромінювання, що викликає релаксацію м'язових 1 UA 115896 U 5 10 15 20 25 30 35 40 45 50 55 60 волокон, зняття больового синдрому та запалення, також не забезпечує потрібного адекватного знеболення при виконанні косметологічних та поверхневих хірургічних втручань. В основу корисної моделі поставлена задача створити варіант фотонної матриці для немедикаментозного місцевого знеболення шкіри шляхом конструктивного комбінаційного розміщення в друкованій платі матриці комбінації світловипромінюючих елементів світлового діапазону з визначеними довжинами хвиль, які в комбінації створюють аналгезуючий ефект, забезпечити можливість опромінення ділянки втручання або вище розташованої проекції підшкірних чутливих нервів монохроматичним електромагнітним випромінюванням з досягненням адекватного знеболення при виконанні косметологічних та поверхневих хірургічних втручань. Поставлена задача вирішується тим, що в фотонній матриці, що містить корпус, світловипромінюючі і струмопровідні елементи та виконана з можливістю електроживлення від джерела постійного струму, в якій корпус виконаний у вигляді основи і кришки, з встановленням герметизуючого ущільнювача між основою та кришкою для захисту світловипромінюючих елементів від вологи та пилу, причому на основі встановлена друкована плата, на якій розміщені світловипромінюючі елементи, струмові елементи та електричний роз'єм для з'єднання з джерелом електроживлення, а кришка виконана з прозорого, для електромагнітного випромінювання оптичного діапазону спектра, матеріалу, при цьому на друкованій платі розміщені світловипромінюючі елементи, що випромінюють в декількох спектральних ділянках оптичного діапазону, згідно з корисною моделлю, як світловипромінюючі елементи на друкованій платі розміщені еквідистантним почерговим розташуванням світлодіоди чотирьох кольорів з утворенням квадрохромної матриці з властивістю монохроматичного електромагнітного випромінювання комбінацією довжин хвиль, які разом забезпечують аналгетичну дію протягом часу, достатнього для локального знеболення (7-10 хв.), зокрема червоного (660-630 нм), жовтого (600-570 нм), синього (470-440 нм) та фіолетового (430-400 нм) кольорів. Саме вирішення друкованої плати у вигляді квадрохромної матриці комбінаційним розміщенням світловипромінюючих елементів, що випромінюють в чотирьох спектральних ділянках оптичного діапазону, при цьому розміщення світловипромінюючих елементів на друкованій платі еквідистантним почерговим розташуванням світлодіодів чотирьох кольорів з комбінацією монохроматичного електромагнітного випромінювання довжин хвиль, зокрема червоного (660-630 нм), жовтого (600-570 нм), синього (470-440 нм) та фіолетового (430-400 нм) кольорів, які кожне окремо, зокрема червоне, проявляє протизапальну, знеболюючу та протинабрякову дії, стимулює регенерацію тканин, жовте - нормалізує дію імунної, ендокринної та центральної нервової системи, синє - проявляє протизапальну, протинабрякову, десенсибілізуючу, антибактеріальну, аналгетичну і спазмалітичну дії, фіолетове - окрім протизапальної, аналгетичної, десинсибілізуючої, антибактеріальної і спазмалітичної дій, знімає м'язові напруження, експериментально і клінічно доведено, що в такій комбінації вони разом забезпечують аналгетичну дію протягом часу, достатнього для локального знеболення (як приклад 7-10 хв.), що в результаті забезпечує можливість використання пропонованої фотонної матриці для місцевого знеболення шляхом здійснення дозованого впливу на шкірний покрив комбінації одночасного монохроматичного опромінення червоним, жовтим, синім та фіолетовим кольорами у терапевтичних дозах перед хірургічними маніпуляціями та під час їх проведення, дозволяє уникнути виникнення специфічних ускладнень, характерних для відомих немедикаментозних методів знеболення, зокрема спазму кровоносних судин і м'язів шкірних волосків, та досягнути адекватного знеболюючого ефекту при виконанні косметологічних та поверхневих хірургічних втручань. Таким чином, сукупністю відомих і пропонованих суттєвих ознак створено нове технічне рішення, яке забезпечує зазначений технічний результат, достатній для виконання поставленої задачі корисної моделі. Суть корисної моделі пояснює креслення. На кресленні наведена фотонна матриця для місцевого знеболення, що містить корпус, як приклад, виготовлений у вигляді основи 1 з вушками 2 і 3 для фіксації матриці на тілі пацієнта еластичними ремінцями (на кресленні не наведено), і кришки (також на кресленні не наведено), яка виконана з прозорого, для електромагнітного випромінювання оптичного діапазону спектра, матеріалу. Основа матриці виготовлена з гіпоалергенної медичної гуми, яка не викликає подразнення шкірних покровів. Для забезпечення живлення від електромережі (220 В, 50 Гц) передбачений адаптер 8, до якого фотоматриця підключається кабелем 5 з роз'ємом 6. На основі (1) встановлена друкована плата 7, на якій розміщені світловипромінюючі елементи (4), що випромінюють в чотирьох спектральних ділянках оптичного діапазону та утворюють 2 UA 115896 U 5 10 15 20 25 30 квадрохромну матрицю. При цьому як світловипромінюючі елементи (4) на друкованій платі (7) розміщені яскраві напівпровідникові світлодіоди (9, 10, 11, 12) чотирьох кольорів еквідистантним почерговим розташуванням з утворенням квадрохромної матриці з властивістю монохроматичного електромагнітного випромінювання довжин хвиль, які разом забезпечують аналгетичну дію протягом часу, достатнього для локального знеболення, зокрема червоного (660-630 нм), жовтого (600-570 нм), синього (470-440 нм) та фіолетового (430-400 нм) кольорів. Використовують пропоновану фотонну матрицю так. Перед проведенням наприклад лазерної коагуляції ретикулярного варикозу чи телеангіоектазій на нижніх кінцівках, на пахові ділянки в проекції судинно-нервового пучка перед маніпуляцією накладають основу 1 фотонної матриці (фіксуючи її за необхідності на тілі пацієнта еластичними ремінцями) з набором напівпровідникових яскравих світлодіодів червоного 9, жовтого 10, синього 11 та фіолетового кольорів 12. Підключають матрицю до джерела живлення через адаптер 8, попередньо з'єднавши роз'єм 6. Обробляють згідно протоколом шкіру зони втручання і через 7-10 хвилин починають безконтактну лазерну коагуляцію патологічно розширених ретикулярних вен чи куперозу. За потреби використовують одночасне продовження монохроматичного опромінення до закінчення втручання. Дотримання санітарно-гігієнічних вимог, як і в найближчому аналозі, забезпечують використанням одноразового прозорого поліетиленового пакета для харчових продуктів відповідного розміру, який одягають на матрицю, а, в разі забруднення, матрицю обробляють розчином прального порошку і дезінфікують 70 % розчином етилового спирту. Використання пропонованої фотонної матриці для місцевого знеболення дозволяє досягти адекватної місцевої анестезії зони лазерної обробки зони втручання, а нагрів поверхневих шарів шкіри викликає розширення ретикулярних вен і телеангіоектазій, що забезпечує одноразову повноцінну ліквідацію ретикулярних вен без необхідності проведення повторного втручання, що є характерне при використанні холодової анестезії. Пропонована фотонна матриця для місцевого знеболення дозволяє забезпечити можливість опромінення ділянки втручання або вище розташованої проекції підшкірних чутливих нервів монохроматичним електромагнітним випромінюванням з досягненням адекватного знеболення при виконанні косметологічних та поверхневих хірургічних втручань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Фотонна матриця, що містить корпус, світловипромінюючі і струмопровідні елементи та виконана з можливістю електроживлення від джерела постійного струму, в якій корпус виконаний у вигляді основи і кришки, причому на основі встановлена друкована плата, на якій розміщені світловипромінюючі елементи, струмові елементи та електричний роз'єм для з'єднання з джерелом електроживлення, а кришка виконана з прозорого, для електромагнітного випромінювання оптичного діапазону спектра, матеріалу, з встановленням герметизуючого ущільнювача між основою та кришкою для захисту світловипромінюючих елементів від вологи та пилу, при цьому на друкованій платі розміщені світловипромінюючі елементи, що випромінюють в декількох спектральних ділянках оптичного діапазону, яка відрізняється тим, що як світловипромінюючі елементи на друкованій платі розміщені з еквідистантним почерговим розташуванням світлодіоди чотирьох кольорів і утворенням квадрохромної матриці з властивістю монохроматичного електромагнітного випромінювання комбінацією довжин хвиль, які забезпечують аналгетичну дію протягом часу, достатнього для локального знеболення, зокрема червоного (660-630 нм), жовтого (600-570 нм), синього (470-440 нм) та фіолетового (430-400 нм) кольорів. 3 UA 115896 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
