Фотонна матриця коробових

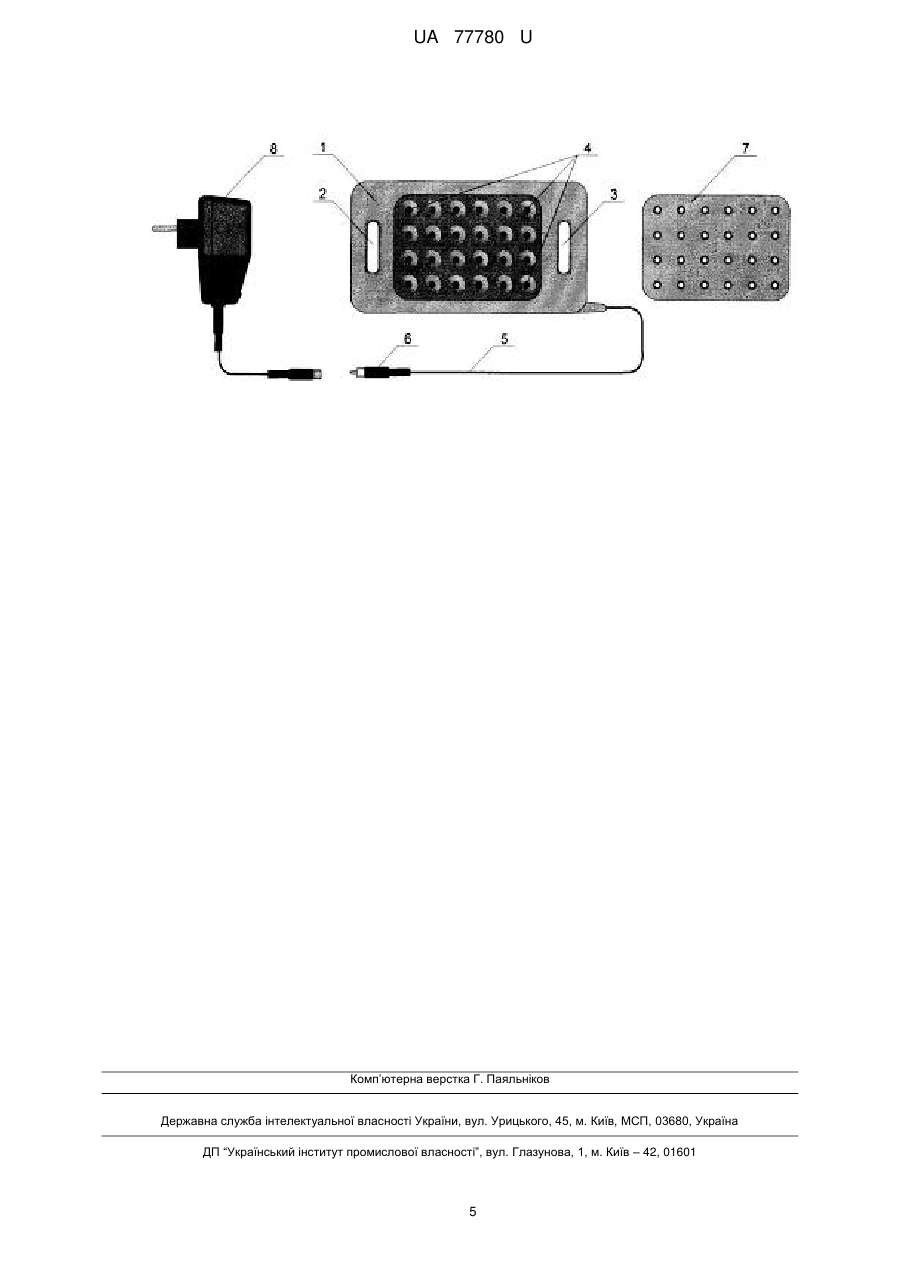

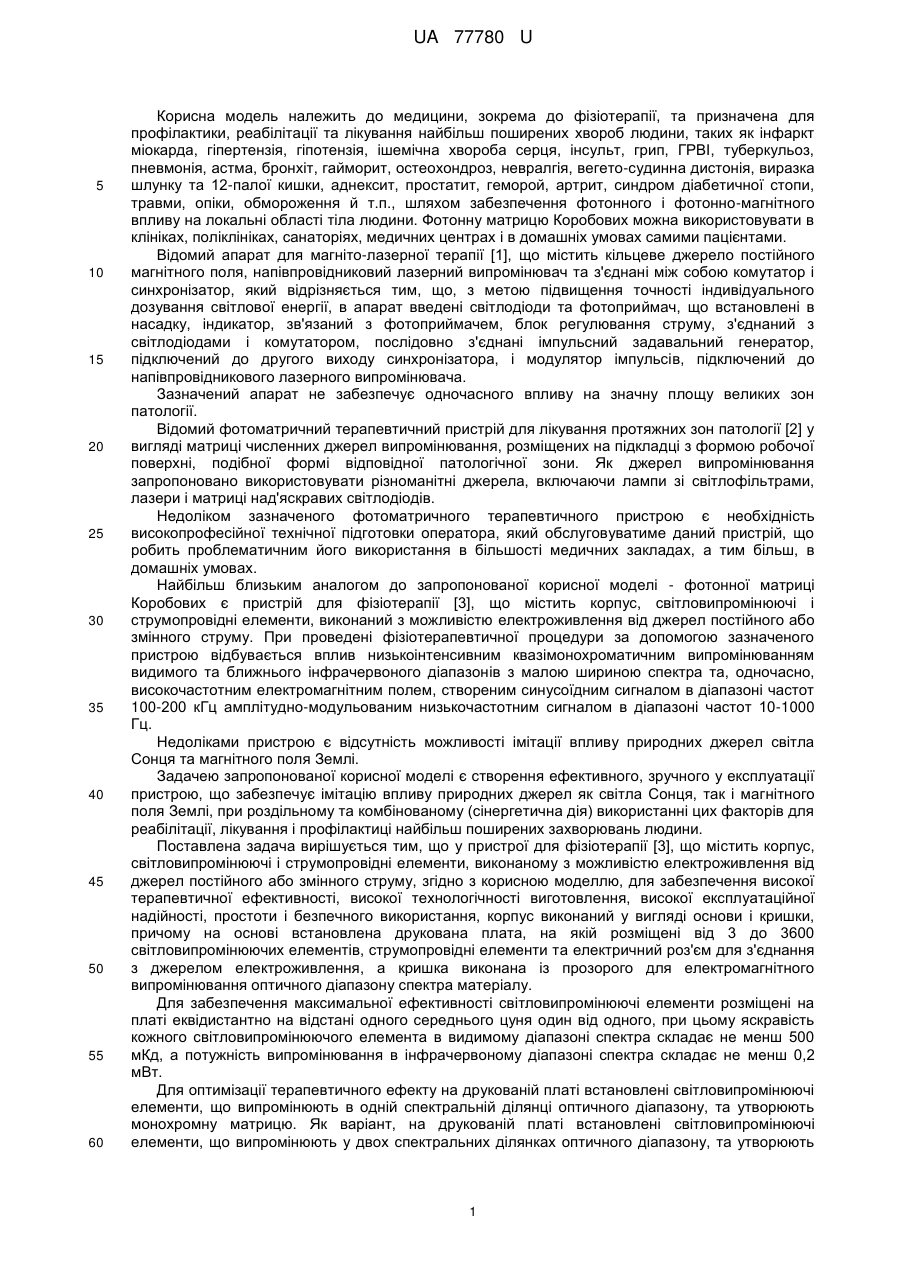

Реферат: Фотонна матриця Коробових містить корпус, світловипромінюючі і струмопровідні елементи. Корпус виконаний у вигляді основи і кришки. На основі встановлена печатна плата, на якій розміщені світловипромінюючі елементи, струмопровідні елементи та електричний роз'єм для з'єднання з джерелом електроживлення. UA 77780 U (12) UA 77780 U UA 77780 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до фізіотерапії, та призначена для профілактики, реабілітації та лікування найбільш поширених хвороб людини, таких як інфаркт міокарда, гіпертензія, гіпотензія, ішемічна хвороба серця, інсульт, грип, ГРВІ, туберкульоз, пневмонія, астма, бронхіт, гайморит, остеохондроз, невралгія, вегето-судинна дистонія, виразка шлунку та 12-палої кишки, аднексит, простатит, геморой, артрит, синдром діабетичної стопи, травми, опіки, обмороження й т.п., шляхом забезпечення фотонного і фотонно-магнітного впливу на локальні області тіла людини. Фотонну матрицю Коробових можна використовувати в клініках, поліклініках, санаторіях, медичних центрах і в домашніх умовах самими пацієнтами. Відомий апарат для магніто-лазерної терапії [1], що містить кільцеве джерело постійного магнітного поля, напівпровідниковий лазерний випромінювач та з'єднані між собою комутатор і синхронізатор, який відрізняється тим, що, з метою підвищення точності індивідуального дозування світлової енергії, в апарат введені світлодіоди та фотоприймач, що встановлені в насадку, індикатор, зв'язаний з фотоприймачем, блок регулювання струму, з'єднаний з світлодіодами і комутатором, послідовно з'єднані імпульсний задавальний генератор, підключений до другого виходу синхронізатора, і модулятор імпульсів, підключений до напівпровідникового лазерного випромінювача. Зазначений апарат не забезпечує одночасного впливу на значну площу великих зон патології. Відомий фотоматричний терапевтичний пристрій для лікування протяжних зон патології [2] у вигляді матриці численних джерел випромінювання, розміщених на підкладці з формою робочої поверхні, подібної формі відповідної патологічної зони. Як джерел випромінювання запропоновано використовувати різноманітні джерела, включаючи лампи зі світлофільтрами, лазери і матриці над'яскравих світлодіодів. Недоліком зазначеного фотоматричного терапевтичного пристрою є необхідність високопрофесійної технічної підготовки оператора, який обслуговуватиме даний пристрій, що робить проблематичним його використання в більшості медичних закладах, а тим більш, в домашніх умовах. Найбільш близьким аналогом до запропонованої корисної моделі - фотонної матриці Коробових є пристрій для фізіотерапії [3], що містить корпус, світловипромінюючі і струмопровідні елементи, виконаний з можливістю електроживлення від джерел постійного або змінного струму. При проведені фізіотерапевтичної процедури за допомогою зазначеного пристрою відбувається вплив низькоінтенсивним квазімонохроматичним випромінюванням видимого та ближнього інфрачервоного діапазонів з малою шириною спектра та, одночасно, високочастотним електромагнітним полем, створеним синусоїдним сигналом в діапазоні частот 100-200 кГц амплітудно-модульованим низькочастотним сигналом в діапазоні частот 10-1000 Гц. Недоліками пристрою є відсутність можливості імітації впливу природних джерел світла Сонця та магнітного поля Землі. Задачею запропонованої корисної моделі є створення ефективного, зручного у експлуатації пристрою, що забезпечує імітацію впливу природних джерел як світла Сонця, так і магнітного поля Землі, при роздільному та комбінованому (сінергетична дія) використанні цих факторів для реабілітації, лікування і профілактиці найбільш поширених захворювань людини. Поставлена задача вирішується тим, що у пристрої для фізіотерапії [3], що містить корпус, світловипромінюючі і струмопровідні елементи, виконаному з можливістю електроживлення від джерел постійного або змінного струму, згідно з корисною моделлю, для забезпечення високої терапевтичної ефективності, високої технологічності виготовлення, високої експлуатаційної надійності, простоти і безпечного використання, корпус виконаний у вигляді основи і кришки, причому на основі встановлена друкована плата, на якій розміщені від 3 до 3600 світловипромінюючих елементів, струмопровідні елементи та електричний роз'єм для з'єднання з джерелом електроживлення, а кришка виконана із прозорого для електромагнітного випромінювання оптичного діапазону спектра матеріалу. Для забезпечення максимальної ефективності світловипромінюючі елементи розміщені на платі еквідистантно на відстані одного середнього цуня один від одного, при цьому яскравість кожного світловипромінюючого елемента в видимому діапазоні спектра складає не менш 500 мКд, а потужність випромінювання в інфрачервоному діапазоні спектра складає не менш 0,2 мВт. Для оптимізації терапевтичного ефекту на друкованій платі встановлені світловипромінюючі елементи, що випромінюють в одній спектральній ділянці оптичного діапазону, та утворюють монохромну матрицю. Як варіант, на друкованій платі встановлені світловипромінюючі елементи, що випромінюють у двох спектральних ділянках оптичного діапазону, та утворюють 1 UA 77780 U 5 10 15 20 25 30 35 40 45 50 55 біхромну матрицю, а при випромінюванні в декількох спектральних ділянках оптичного діапазону - поліхромну матрицю. Для збільшення строку служби, спрощення виготовлення, підвищення надійності, забезпечення простоти і безпеки експлуатування як світловипромінюючих елементів використані над'яскраві світлодіоди. Для забезпечення сінергичного терапевтичного впливу двох фізичних факторів між друкованою платою та внутрішньою поверхнею кришки додатково встановлена магнітна матриця, на якій співвісно кожному розміщеному на друкованій платі світловипромінюючому елементу встановлений постійний кільцевий магніт. Для оптимізації терапевтичного впливу магнітного поля орієнтація магнітних полюсів постійних кільцевих магнітів, встановлених на магнітній матриці, однакова. Для забезпечення максимального терапевтичного ефекту магнітна індукція на торцевій поверхні кожного кільцевого магніту, встановленого на магнітній платі, складає не менше 200 мТс. Для підвищення строку служби та інших експлуатаційних параметрів між основою та кришкою корпуса встановлений герметизуючий ущільнювач для захисту світловипромінюючих елементів та магнітів від вологи та пилу. Для забезпечення безпечної експлуатації як джерела живлення передбачено джерело змінного струму напругою не більше 15 В, наприклад мережевий адаптер, а для забезпечення автономної експлуатації матриці передбачені джерела постійного струму, наприклад акумулятори або батарейки. На друковану плату додатково встановлена декоративна кольорова маска для ідентифікації спектра випромінювання кожного світловипромінюючого елемента. Наявність світлодіодів з різними довжинами хвиль випромінювання дозволяє проводити методично-обґрунтований фотобіологічний вплив як на шкіру, так і на більш глибоко розташовані тканини організму. Так, наприклад монохромне червоне випромінювання поглинається гемоглобіном крові на глибині від 2 до 5 мм, викликаючи покращення умов місцевого кровообігу та мікроциркуляції; монохромне сине випромінювання інтенсивно поглинається шкірою, викликаючи зняття ексудативного набряку, посилення репаративних процесів; монохромне зелене випромінювання викликає релаксацію м'язових волокон, зняття больового синдрому та запалення. Фотонно-магнітний терапевтичний вплив пристрою, що заявляється, дозволяє скоротити як час, так і кількість фізіотерапевтичних процедур, і, тим самим, підвищити їх ефективність. Фотонна матриця Коробових працює наступним чином. Перед проведенням процедури фотонну матрицю дезінфікують за допомогою 70 % розчину етилового спирту, після чого поміщають в прозорий одноразовий поліетиленовий пакет для харчових продуктів відповідних розмірів. Зону тіла пацієнта, яку передбачають опромінювати, обнажають. По відношенню до тіла пацієнта фотонну матрицю розміщують дистантно, контактно або контактно з компресією, здійснюючи тільки фотонну (без магнітної матриці) або фотонномагнітну (з магнітною матрицею) терапію. При дистантному способі опромінення матрицю розміщують на деякій відстані від тіла, в наслідок чого 5-10 % падаючого на поверхню тіла світла відбивається від нього. Для забезпечення безконтактного впливу матрицю закріплюють в спеціальному держателі. При освітлювані значних поверхонь, наприклад великих опіків, використовують декілька матриць, закріплених в спеціальних утримувачах. При контактному способі опромінення, практично, все світло поглинається тканинами організму, в яких він розповсюджується по законах нелінійної оптики із-за неоднорідності тканин. В цьому випадку фотонну матрицю фіксують на необхідній ділянці тіла пацієнта або за допомогою еластичної стрічки, або за допомогою "липучки". При контактному способі впливу з компресією досягають найбільшої глибини проникнення для світла для даної довжини хвилі. Крім того, за рахунок ущільнення тканин знижується ступінь дивергенції випромінювання, тобто його розсіювання. Компресія тканин забезпечується або за рахунок ваги тіла (пацієнт повинен лягти на матрицю), або фіксацією матриці здавлювальними пов'язками. Час впливу на кожну зону встановлює лікар, виходячи з типу патології та стану пацієнта. Під дією електромагнітного випромінювання оптичного діапазону спектра (світла) нормалізується робота усіх регуляторних систем організму людини: імунної, ендокринної, центральної нервової. 2 UA 77780 U 5 10 15 20 25 30 35 40 45 50 55 Світло викликає зміни на всіх рівнях організму: субклітинному, клітинному, тканинному, органному, системному, організменному. Реакція організму на дію світла супроводжується посиленням реґіонарного кровообігу, нормалізацією системної гемодинаміки, підвищенням синтезу білків, ферментів, зростанням рівня енергообміну в клітинах, покращенням мікроциркуляції крові і лімфи в тканинах. Під дією світла нормалізуються реологічні показники крові. Суть корисної моделі пояснюється прикладом її виконання, що показано на ілюстрації, та прикладами застосування (приклад 1 та приклад 2). На ілюстрації зображено фотонну матрицю 1 з встановленими у визначеному порядку світловипромінюючими елементами, зокрема світлодіодами. Корпус матриці має дві провушини 2 та 3, призначені для закріплення еластичних ременів, що дозволяють фіксувати матрицю на тілі пацієнта. Електроживлення світлодіодів 4 передбачено від електромережі 220 В, 50 Гц через адаптер 8, до якого фотонна матриця 1 підключена за допомогою кабелю 5 із роз'ємом 6. При необхідності поєднання дії електромагнітного випромінювання оптичного діапазону спектра (світла) з дією постійного магнітного поля на фотонну матрицю встановлюють магнітну матрицю 7. Корпус матриці виготовлений з гіпоалергійної медичної гуми, що при контакті не викликає подразнення шкірних покровів. Приклад 1. Вивчалась ефективність фотонно-магнітної терапії в комплексному лікуванні хворих туберкульозом легенів в сполученні з ВІЛ/СНІДом. Під наглядом знаходилось 24 хворих туберкульозом легенів, у яких на різних етапах лікування був виявлений ВІЛ/СНІД. Переважали чоловіки (75 %) у віці 20-30 років. У всіх хворих виявлені бактеріовиділення і порожнини деструкції в легенях. Показаннями до призначення фотонно-магнітної терапії є виражений інтоксикаційний синдром і погана переносимість протитуберкульозних препаратів. Основну групу складали 12 хворих, у яких стандартна хіміотерапія поєднувалась з фотонно-магнітною терапією. Групу порівнювання складали 12 пацієнтів, що приймали тільки протитуберкульозні препарати. Фотонно-магнітна терапія проводилась в фазі інтенсивного лікування за допомогою фотонної матриці Коробових з встановленою в її корпусі платою з кільцевими магнітами. Вплив відбувався крізьшкірно в чотирьох зонах: проекції печінки, тимусу двох зонах туберкульозного процесу в легенях. Курс терапії складався із 25-30 сеансів. Застосування фотонно-магнітної терапії дозволило добитися в основній групі більш повного зникнення інтоксикаційного синдрому (66±14,3 % проти 25±12,8 %), припинення бактеріовиділення (75±13,0 % проти 42±14,9 %) та закриття порожнин розпаду (58±14,9 % проти 33±14,1 %), ніж в групі порівнювання. Приклад 2. Вивчалась ефективність фотонно-магнітної терапії в реабілітації хворих, що перенесли інфаркт міокарда. Курс фотонно-магнітної терапії пройшли 26 пацієнтів (24 чоловіки і 2 жінки) у віці від 38 до 68 років з діагнозом ішемічна хвороба серця, постінфарктний синдром, гіпертонічного захворювання II або III ступеня. Курс лікування складав 14 щоденних процедур, які проводили у післяобіденний час за допомогою фотонної матриці Коробових з додатково встановленою в її корпусі платою з постійними кільцевими магнітами. Використання фотонно-магнітної терапії дозволило нормалізувати артеріальний тиск, практично, в усіх пацієнтів. Технічним результатом запропонованої корисної моделі є створення пристрою, що забезпечує імітацію впливу на локальні області тіла людини таких природних факторів, як світло Сонця та магнітне поле Землі. Висока ефективність, відсутність негативних побічних явищ і протипоказань, в сукупності з високою економічністю при використанні та малою вартістю виготовлення, роблять запропонований пристрій, при його експлуатації, чудовим помічником в лікуванні і профілактиці більшості захворювань людини, а в ряді випадків навіть основним методом лікування. Джерела інформації: 1. Патент RU № 2072879 A61N5/06, опубл. 10.02.1997. 2. Патент RU № 2145247 A61N5/06, A61N2/00, А61В18/02, A61F7/00, опубл. 10.02.2000. 3. Патент RU № 2199354 A61N2/00, A61N5/06, опубл. 27.02.2003. 60 3 UA 77780 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 1. Фотонна матриця, що містить корпус, світловипромінюючі і струмопровідні елементи та виконана з можливістю електроживлення від джерел постійного або змінного струму, яка відрізняється тим, що корпус виконаний у вигляді основи і кришки, причому на основі встановлена друкована плата, на якій розміщені від 3 до 3600 світловипромінюючих елементів, струмопровідні елементи та електричний роз'єм для з'єднання з джерелом електроживлення, а кришка виконана з прозорого, для електромагнітного випромінювання оптичного діапазону спектра, матеріалу. 2. Фотонна матриця за п. 1, яка відрізняється тим, що світловипромінюючі елементи розміщені на платі еквідистантно на відстані одного середнього цуня один від одного, при цьому яскравість кожного світловипромінюючого елемента у видимому діапазоні спектра складає не менше 500 мКд, а потужність випромінювання в інфрачервоному діапазоні спектра складає не менш 0,2 мВт. 3. Фотонна матриця за пп. 1 та 2, яка відрізняється тим, що на друкованій платі встановлені світловипромінюючі елементи, що випромінюють в одній спектральній ділянці оптичного діапазону та утворюють монохромну матрицю. 4. Фотонна матриця за пп. 1 та 2, яка відрізняється тим, що на друкованій платі встановлені світловипромінюючі елементи, що випромінюють у двох спектральних ділянках оптичного діапазону, та утворюють біхромну матрицю. 5. Фотонна матриця за пп. 1 та 2, яка відрізняється тим, що на печатній платі встановлені світловипромінюючі елементи, що випромінюють в декількох спектральних ділянках оптичного діапазону та утворюють поліхромну матрицю. 6. Фотонна матриця за пп. 1-5, яка відрізняється тим, що в як світловипромінюючі елементи використані над'яскраві світлодіоди. 7. Фотонна матриця за пп. 1-6, яка відрізняється тим, що між друкованою платою та внутрішньою поверхнею кришки додатково встановлена магнітна матриця, на якій співвісно кожному розміщеному на печатній платі світловипромінюючому елементу встановлений постійний кільцевий магніт. 8. Фотонна матриця за п. 7, яка відрізняється тим, що орієнтація магнітних полюсів встановлених на магнітній матриці постійних кільцевих магнітів однакова. 9. Фотонна матриця за пп. 7 і 8, яка відрізняється тим, що магнітна індукція на торцевій поверхні кожного встановленого на магнітній матриці кільцевого магніту складає не менше 200 мТс. 10. Фотонна матриця за пп. 1-9, яка відрізняється тим, що між основою та кришкою корпуса встановлений герметизуючий ущільнювач для захисту світловипромінюючих елементів та магнітів від вологи та пилу. 11. Фотонна матриця за пп. 1-10, яка відрізняється тим, що як джерело живлення передбачено джерело змінного струму напругою не більше 15 В, наприклад мережевий адаптер. 12. Фотонна матриця за пп. 1-10, яка відрізняється тим, що як джерело живлення передбачені джерела постійного струму, наприклад акумулятори або батарейки. 13. Фотонна матриця за пп. 1-12, яка відрізняється тим, що на друковану плату додатково встановлена декоративна кольорова маска для ідентифікації спектра випромінювання кожного світловипромінюючого елемента. 4 UA 77780 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
