Паперова обгортка мундштука

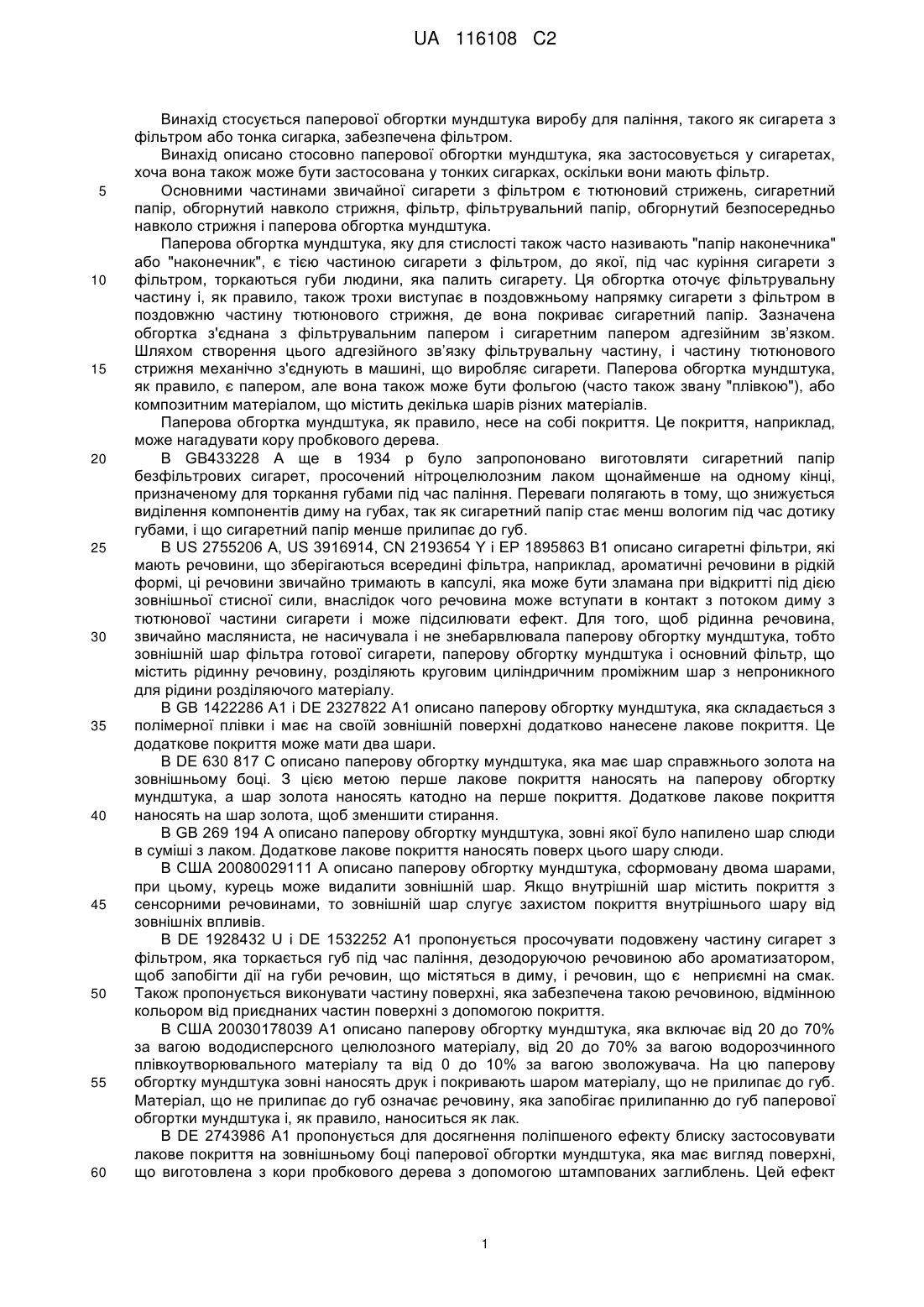

Реферат: Винахід стосується паперової обгортки мундштука виробу для паління, такого як сигарета з фільтром або тонка цигарка з фільтром. На паперову обгортку мундштука нанесене матеріал, який може мати оптичну, тактильну або іншу функцію. Паперова обгортка мундштука має на внутрішньому боці додатковий захисний шар, утворений матеріалом. UA 116108 C2 (12) UA 116108 C2 UA 116108 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується паперової обгортки мундштука виробу для паління, такого як сигарета з фільтром або тонка сигарка, забезпечена фільтром. Винахід описано стосовно паперової обгортки мундштука, яка застосовується у сигаретах, хоча вона також може бути застосована у тонких сигарках, оскільки вони мають фільтр. Основними частинами звичайної сигарети з фільтром є тютюновий стрижень, сигаретний папір, обгорнутий навколо стрижня, фільтр, фільтрувальний папір, обгорнутий безпосередньо навколо стрижня і паперова обгортка мундштука. Паперова обгортка мундштука, яку для стислості також часто називають "папір наконечника" або "наконечник", є тією частиною сигарети з фільтром, до якої, під час куріння сигарети з фільтром, торкаються губи людини, яка палить сигарету. Ця обгортка оточує фільтрувальну частину і, як правило, також трохи виступає в поздовжньому напрямку сигарети з фільтром в поздовжню частину тютюнового стрижня, де вона покриває сигаретний папір. Зазначена обгортка з'єднана з фільтрувальним папером і сигаретним папером адгезійним зв’язком. Шляхом створення цього адгезійного зв’язку фільтрувальну частину, і частину тютюнового стрижня механічно з'єднують в машині, що виробляє сигарети. Паперова обгортка мундштука, як правило, є папером, але вона також може бути фольгою (часто також звану "плівкою"), або композитним матеріалом, що містить декілька шарів різних матеріалів. Паперова обгортка мундштука, як правило, несе на собі покриття. Це покриття, наприклад, може нагадувати кору пробкового дерева. В GB433228 А ще в 1934 р було запропоновано виготовляти сигаретний папір безфільтрових сигарет, просочений нітроцелюлозним лаком щонайменше на одному кінці, призначеному для торкання губами під час паління. Переваги полягають в тому, що знижується виділення компонентів диму на губах, так як сигаретний папір стає менш вологим під час дотику губами, і що сигаретний папір менше прилипає до губ. В US 2755206 A, US 3916914, CN 2193654 Y і EP 1895863 B1 описано сигаретні фільтри, які мають речовини, що зберігаються всередині фільтра, наприклад, ароматичні речовини в рідкій формі, ці речовини звичайно тримають в капсулі, яка може бути зламана при відкритті під дією зовнішньої стисної сили, внаслідок чого речовина може вступати в контакт з потоком диму з тютюнової частини сигарети і може підсилювати ефект. Для того, щоб рідинна речовина, звичайно масляниста, не насичувала і не знебарвлювала паперову обгортку мундштука, тобто зовнішній шар фільтра готової сигарети, паперову обгортку мундштука і основний фільтр, що містить рідинну речовину, розділяють круговим циліндричним проміжним шар з непроникного для рідини розділяючого матеріалу. В GB 1422286 А1 і DE 2327822 A1 описано паперову обгортку мундштука, яка складається з полімерної плівки і має на своїй зовнішній поверхні додатково нанесене лакове покриття. Це додаткове покриття може мати два шари. В DE 630 817 C описано паперову обгортку мундштука, яка має шар справжнього золота на зовнішньому боці. З цією метою перше лакове покриття наносять на паперову обгортку мундштука, а шар золота наносять катодно на перше покриття. Додаткове лакове покриття наносять на шар золота, щоб зменшити стирання. В GB 269 194 А описано паперову обгортку мундштука, зовні якої було напилено шар слюди в суміші з лаком. Додаткове лакове покриття наносять поверх цього шару слюди. В США 20080029111 А описано паперову обгортку мундштука, сформовану двома шарами, при цьому, курець може видалити зовнішній шар. Якщо внутрішній шар містить покриття з сенсорними речовинами, то зовнішній шар слугує захистом покриття внутрішнього шару від зовнішніх впливів. В DE 1928432 U і DE 1532252 А1 пропонується просочувати подовжену частину сигарет з фільтром, яка торкається губ під час паління, дезодоруючою речовиною або ароматизатором, щоб запобігти дії на губи речовин, що містяться в диму, і речовин, що є неприємні на смак. Також пропонується виконувати частину поверхні, яка забезпечена такою речовиною, відмінною кольором від приєднаних частин поверхні з допомогою покриття. В США 20030178039 А1 описано паперову обгортку мундштука, яка включає від 20 до 70% за вагою вододисперсного целюлозного матеріалу, від 20 до 70% за вагою водорозчинного плівкоутворювального матеріалу та від 0 до 10% за вагою зволожувача. На цю паперову обгортку мундштука зовні наносять друк і покривають шаром матеріалу, що не прилипає до губ. Матеріал, що не прилипає до губ означає речовину, яка запобігає прилипанню до губ паперової обгортки мундштука і, як правило, наноситься як лак. В DE 2743986 А1 пропонується для досягнення поліпшеного ефекту блиску застосовувати лакове покриття на зовнішньому боці паперової обгортки мундштука, яка має вигляд поверхні, що виготовлена з кори пробкового дерева з допомогою штампованих заглиблень. Цей ефект 1 UA 116108 C2 5 10 15 20 25 30 35 40 45 50 55 60 отримують за рахунок лакового покриття, яке проникає менше в папір в штампованих, а отже ущільнених, зонах, ніж в інших зонах. Тому має місце глянцевий ефект в заглибленнях і матовий ефект в інших місцях. В WO 2009/027331 А2 показана паперова обгортка мундштука, яка має на зовнішньому боці покриття, яке містить речовини з охолоджуючим ефектом. Речовина з охолоджуючим ефектом наноситься з речовиною-носієм або розчинником (носієм лаку). Це є нітроцелюлозний лак, так як він має низьку стійкість до вологи. Таким чином, можна приєднувати речовину з охолоджувальним ефектом на губах, навіть коли нанесене покриття з охолоджувальним ефектом покривають додатковим покриттям з лаком-носієм. У рельєфному варіанті, паперова обгортка мундштука уже забезпечена лаком-носієм перед нанесенням речовини з охолоджувальним ефектом. Цим досягається ефект, який полягає в тому, що зменшується міграція речовини з охолоджувальним ефектом у фільтр сигарети під час зберігання. Недоліком є те, що, лак, який використовується для попередньої обробки паперової обгортки мундштука, є таким самим, що також використовується як розчинник речовини з охолоджувальним ефектом. В результаті, відбувається міграція речовини з охолоджувальним ефектом крізь лакове покриттям, особливо в присутності вологи. Згідно WO 2009/027331 A2, ця міграція крізь лакове покриття є навіть потрібною, щоб дозволити зовнішню міграцію речовини з охолоджувальним ефектом до губ курця. Що стосується нанесення покриття на паперову обгортку мундштука, то тип друкувального матеріалу, спосіб друку та використовувана кількість друкувального матеріалу вибирають або встановлюють таким чином, щоб покриття мало можливість витримати повне навантаження, якому воно піддається під час виробництва, упаковки, транспортування та зберігання сигарет, і, звичайно, під час паління сигарет і не створює побічні ефекти, такі як зміна кольору і т.п., викликані покриттям. У відповідності зі способами, описаними в попередньому рівні техніки, це досягається шляхом нанесення на зовнішньому боці паперової обгортки мундштука покриття, яке захищене захисним шаром, який нанесений поверх нього. Хоча таким чином покриття може бути вже добре захищеним від зовнішніх впливів, досі не має задовільного, простого способу захисту покриття від впливів з середини сигарети. Метою винаходу є розширення можливостей вибору покриттів для паперової обгортки мундштука сигарети з врахуванням типу, розміру та сполучуваності матеріалів для створення покриттів. Основною метою цього є запобігання міграції речовин з середини сигарети у покриття, крім того, також досягнення ефекту, коли попереджається міграція вмісту покриття в середину сигарети. В цьому документі, під нанесенням покриття розуміють накладання лаку, який може мати візуальну або тактильну функцію та/або містити сенсорні речовини. Під терміном "сенсорна речовина" слід розуміти речовини з функцією сенсорності, такі як, наприклад, ароматичні речовини або ароматизатори. Крім того, в цьому документі, речовини, які здатні утримувати або руйнувати пахучі речовини, а також речовини з відбілювальним ефектом, також включаються до терміну “сенсорна речовина”. Для досягнення мети, пропонується забезпечити внутрішню частину паперової обгортки мундштука після нанесення покриття захисним лаковим шаром, який запобігає міграції. У цьому сенсі, лак є рідинною або також порошковою покриваючою речовиною, що наноситься тонким шаром на вироби і утворює безперервну тверду плівку, відому як лакове покриття, з допомогою хімічних або фізичних процесів. Захисне лакове покриття переважно є прозорим. Більш переважно, воно є безбарвним. Несподівано було виявлено, що нітроцелюлозний лак, який часто використовувався в попередньому рівні техніки, підходить тільки в обмеженій мірі як лак, з якого захисне лакове покриття може бути сформовано, оскільки нітроцелюлозний лак є вологостійким тільки в обмеженій мірі. Тому при контакті з вологою покриття під лаком захищене тільки протягом певного часу, який залежить від товщини шару лаку. Крім того, речовини, що знаходяться в лаку, будуть вивільнятися, що, як зазначено в WO 2009/027331 А2, використовується для забезпечення міграції речовини з охолоджуючим ефектом до губ курця. Для того щоб запобігти міграції речовин у покриття і з покриття, навіть у присутності вологи, пропонується, відповідно до цього винаходу, використання вологостійкого лаку, наприклад, шелаку, етилового целюлозного лаку або поліетиленового парафіну. Після нанесення на паперову обгортку мундштука лаку, який може мати візуальну та/або тактильну функцію і може містити сенсорні речовини, додаткове захисне, вологостійке лакове покриття може бути забезпечено, за винаходом, або шляхом нанесення захисного лаку на один бік, на внутрішній бік, паперової обгортки мундштука, або шляхом просочення паперової обгортки мундштука захисним лаком з обох боків. У разі застосування другого способу, покриття 2 UA 116108 C2 5 10 15 20 25 30 35 40 45 50 також захищене від зовнішніх впливів, зокрема від вологи. Також можна використовувати інший лак для захисного шару, нанесеного на зовнішній бік, ніж лак для внутрішнього шару. Наприклад, якщо речовини від покриття призначені для торкання губами, то може бути використаний водорозчинний лак або менш вологостійкий лак, такий як нітроцелюлозний лак. Особливо переважно наносити захисний шар на тому боці паперової обгортки мундштука, який формує внутрішній бік готової сигарети, коли лак для іншої функції вже був застосований на внутрішньому боці паперової обгортки мундштука. Наприклад, цей перший нанесений лак може бути лаком, з допомогою якого спеціально було встановлено непрозорість паперової обгортки мундштука. Нанесення покриття і захист на внутрішньому боці також є особливо корисним при використанні прозорої або напівпрозорої паперової обгортки мундштука. Паперова обгортка мундштука є прозорою або напівпрозорою, якщо, наприклад, вона зроблена з дуже тонкого паперу або плівки, такої як целофан. Нанесення покриття на внутрішній бік має той ефект, що після складання сигарети покриття захищене ззовні власно паперовою обгорткою мундштука. З середини покриття захищене захисним шаром, що особливо доцільно при склеюванні паперової обгортки мундштука з шаром сигарети, який лежить під нею, так як таким шляхом покриття захищене від клею або вологи, що міститься в клею. Цей захист від вологості, що неминуче має місце в процесі склеювання, є також доцільним, якщо водорозчинні речовини, такі як сенсорні речовини, присутні у покритті, так як вони мають тенденцію мігрувати в більш глибокі шари сигарети під час склеювання. У більшості випадків, дуже хороші результати досягаються з невеликим зусиллям з допомогою захисного шару, який нанесений тільки на одному боці, але для цього застосовується послідовне нанесення декількох шарів. Способи, які є звичайними для забезпечення просочення і/або нанесення покриття на паперову обгортку мундштука, можуть бути використані і для нанесення захисного лакового покриття. Необхідна кількість захисного лаку на одиницю площі паперу залежить від пористості використовуваної паперової обгортки мундштука і, можливо, від типу та кількості лаку покриття, попередньо нанесеного на той самий бік. Це може бути визначено фахівцем у цій галузі у звичайному порядку шляхом послідовних наближень та/або експериментальним шляхом. У переважному варіанті, паперова обгортка мундштука, переважно, не покрита зовні повністю захисним лаковим покриттям, а ним забезпечена тільки кінцева ділянка, віддалена від тютюнового стрижня готової сигарети, яка є ділянкою, до якої торкаються губи під час паління сигарети. Так як захисне лакове покриття не наносять (або забезпечують менш щільне захисне лакове покриття) на поздовжній частині паперової обгортки мундштука, яка знаходиться поруч з тютюновим стрижнем, до якого, звичайно, в будь-якому випадку не торкаються губами, то повітропроникність паперової обгортки мундштука там залишається вищою, що є доцільним в цій зоні для встановлення кількості диму шляхом змішування свіжого повітря з потоком диму. Застосування захисного шару відповідно до винаходу також розширює можливості використання текстурованих лаків. Текстурований лак, в сенсі даного опису, є лаком, яким зразок текстури, яку можна відчувати як рельєфну, може бути надруковано на поверхні. Захисний шар за винаходом запобігає не тільки міграції речовин від лакового покриття паперової обгортки мундштука. Він також знижує, або запобігає повністю, міграції небажаних речовин від частин сигарети, інших ніж лакове покриття паперової обгортки мундштука, до тої поверхні паперової обгортки мундштука, до якої торкаються губи людини, яка палить сигарету. Цим досягається той ефект, у порівнянні з попереднім рівнем техніки, що покриття буде краще захищене від впливів з середини сигарети, і цей захист також підтримується довше в присутності вологи. Таким чином, більш надійно зменшується міграція речовин, коли є вологість, як це має місце щонайменше протягом склеювання і паління, в порівнянні з попереднім рівнем техніки. ФОРМУЛА ВИНАХОДУ 55 1. Паперова обгортка мундштука виробу для паління, такого як сигарета з фільтром або сигарильо з фільтром, яка відрізняється тим, що має нанесене лакове покриття, і тим, що додатково на внутрішній бік паперової обгортки мундштука нанесено вологостійкий внутрішній герметичний шар, утворений лаком, який є відмінним від лаку нанесеного лакового покриття, та додатково на зовнішній бік паперової обгортки нанесено зовнішній герметичний шар, утворений 3 UA 116108 C2 5 10 15 20 25 30 35 лаком, і який простягається тільки по частині паперової обгортки мундштука, віддаленої від тютюнового стрижня. 2. Обгортка за п. 1, яка відрізняється тим, що внутрішній герметичний шар містить шелак, етилцелюлозний лак або поліетиленовий парафін. 3. Обгортка за п. 1 або за п. 2, яка відрізняється тим, що нанесене лакове покриття має візуальну або тактильну функцію. 4. Обгортка за одним з пп. 1-3, яка відрізняється тим, що нанесене лакове покриття містить сенсорну речовину, для якої лак нанесеного лакового покриття слугує речовиною-носієм для сенсорної речовини. 5. Обгортка за п. 4, яка відрізняється тим, що речовиною-носієм для сенсорної речовини є лак, відмінний від лаку внутрішнього герметичного шару. 6. Обгортка за п. 5, яка відрізняється тим, що речовиною-носієм для сенсорної речовини є нітроцелюлозний лак. 7. Обгортка за одним з пп. 1-6, яка відрізняється тим, що на додаток до нанесеного лакового покриття нанесено сенсорну речовину. 8. Обгортка за одним з пп. 1-7, яка відрізняється тим, що лакове покриття нанесено на зовнішній бік паперової обгортки мундштука. 9. Обгортка за одним з пп. 1-8, яка відрізняється тим, що лакове покриття нанесено на внутрішній бік паперової обгортки мундштука. 10. Обгортка за п. 9, яка відрізняється тим, що лакове покриття нанесено на внутрішній та зовнішній бік паперової обгортки мундштука. 11. Обгортка за одним з пп. 1-10, яка відрізняється тим, що вона є прозорою або напівпрозорою. 12. Обгортка за одним з пп. 1-11, яка відрізняється тим, що лак покриття є текстурованим лаком. 13. Обгортка за одним з пп. 1-12, яка відрізняється тим, що внутрішній герметичний шар утворено послідовним нанесенням декількох шарів лаку. 14. Обгортка за одним з пп. 1-13, яка відрізняється тим, що внутрішній герметичний шар простягається тільки по частині довжини паперової обгортки мундштука. 15. Обгортка за п. 14, яка відрізняється тим, що внутрішній герметичний шар простягається по частині паперової обгортки мундштука, яка є віддаленою від тютюнового стрижня. 16. Обгортка за одним з пп. 1-15, яка відрізняється тим, зовнішній герметичний шар містить шелак, етил целюлозний лак або поліетиленовий парафін. 17. Обгортка за п. 4, яка відрізняється тим, що речовиною-носієм для сенсорної речовини є лак, відмінний від лаку зовнішнього герметичного шару. 18. Обгортка за одним з пп. 1-17, яка відрізняється тим, що зовнішній герметичний шар утворено послідовним нанесенням декількох шарів лаку. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
