Спосіб газового моніторингу в лаві при пересуванні механізованого кріплення

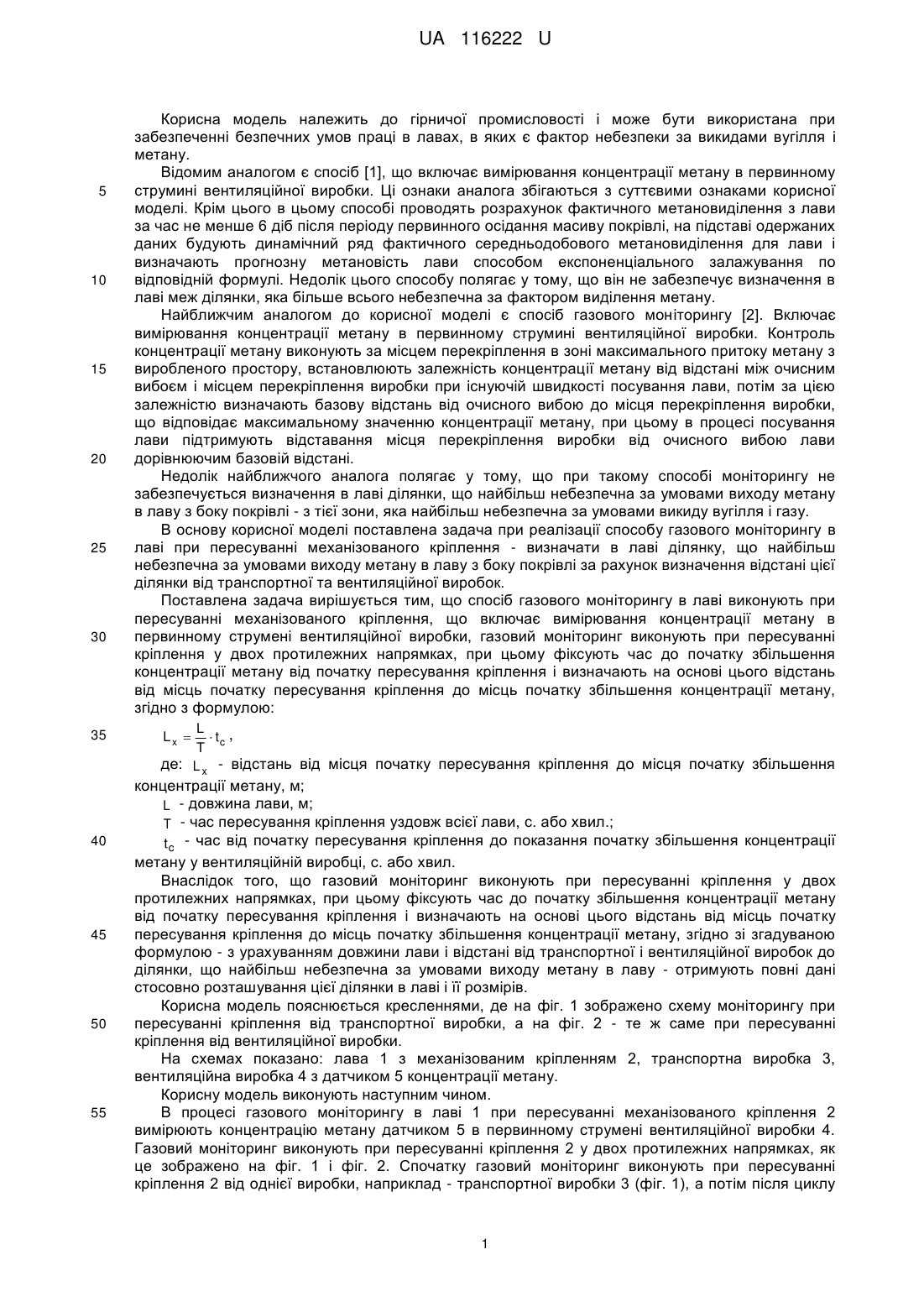

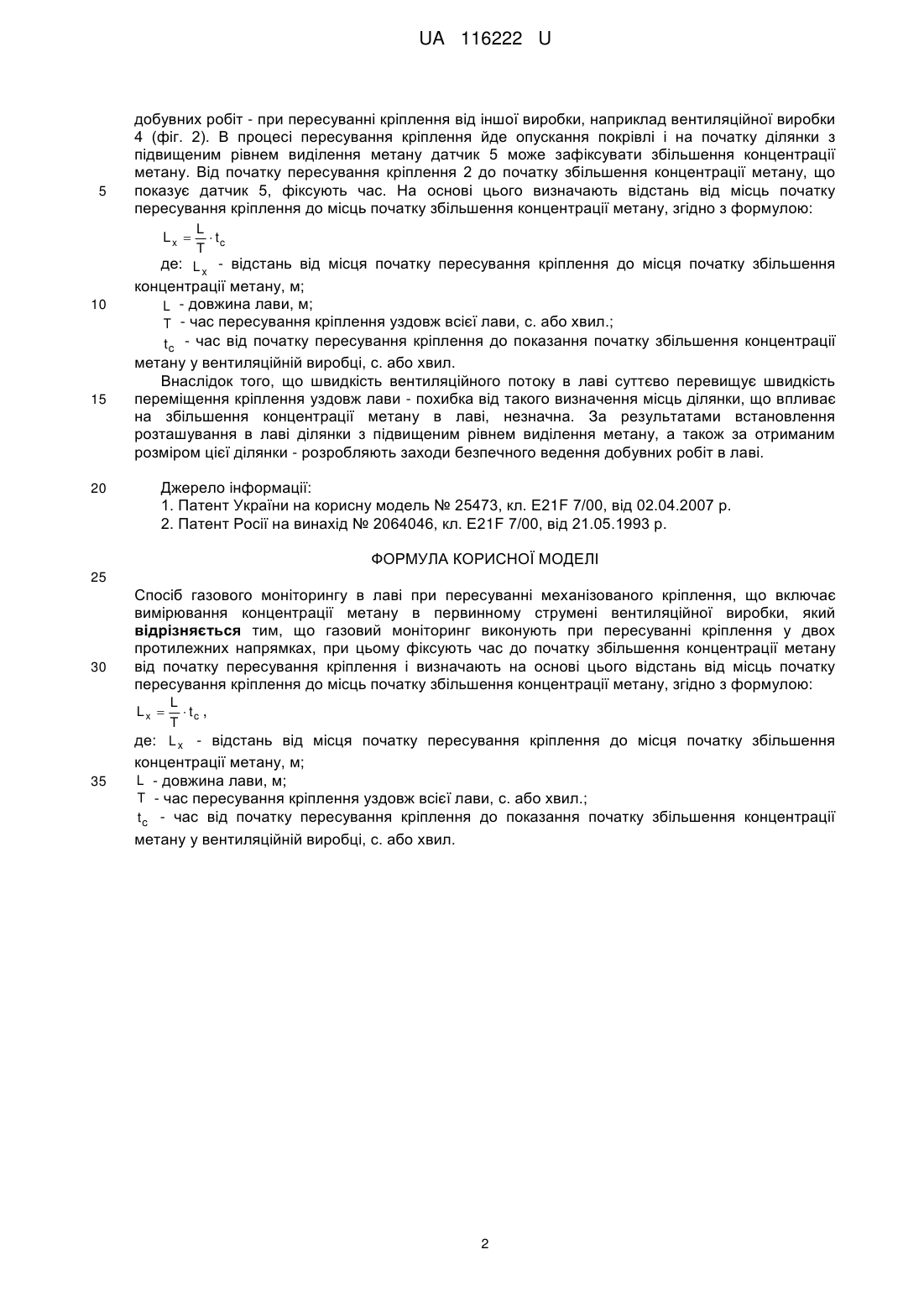

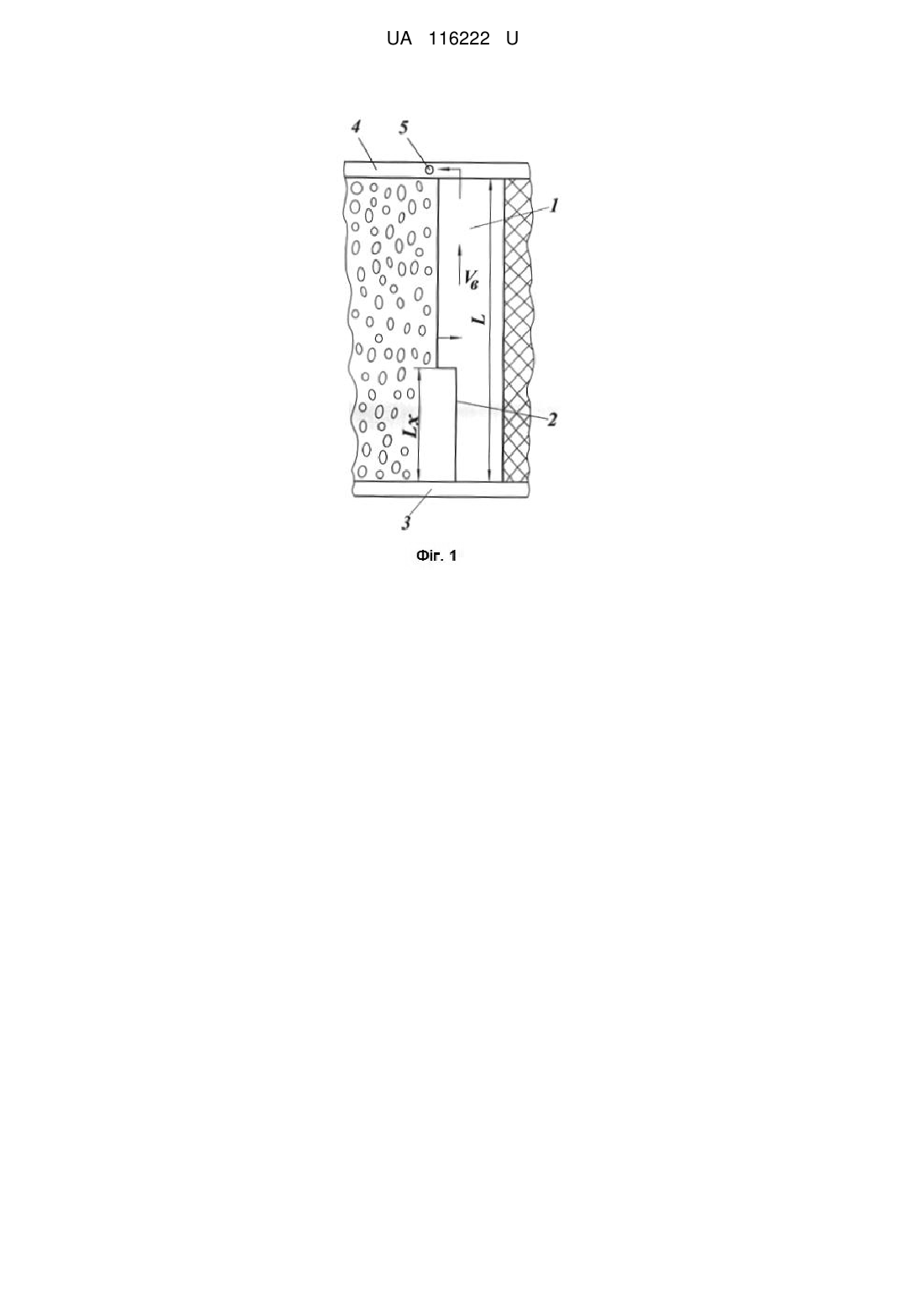

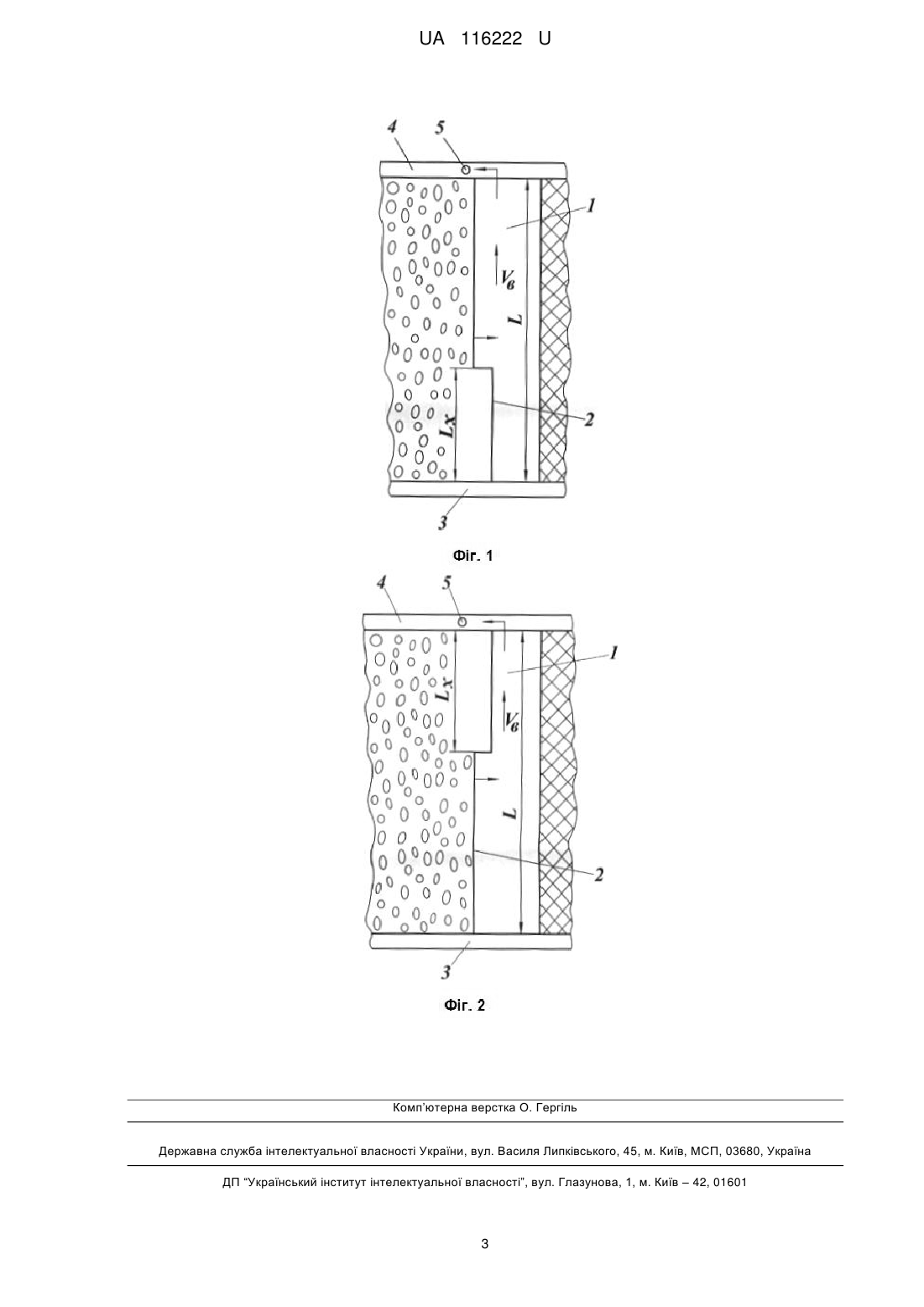

Реферат: Спосіб газового моніторингу в лаві при пересуванні механізованого кріплення, при якому вимірюють концентрацію метану в первинному струмені вентиляційної виробки. Газовий моніторинг виконують при пересуванні кріплення у двох протилежних напрямках. Фіксують час до початку збільшення концентрації метану від початку пересування кріплення і визначають на основі цього відстань від місць початку пересування кріплення до місць початку збільшення концентрації метану. UA 116222 U (54) СПОСІБ ГАЗОВОГО МОНІТОРИНГУ В ЛАВІ ПРИ ПЕРЕСУВАННІ МЕХАНІЗОВАНОГО КРІПЛЕННЯ UA 116222 U UA 116222 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості і може бути використана при забезпеченні безпечних умов праці в лавах, в яких є фактор небезпеки за викидами вугілля і метану. Відомим аналогом є спосіб [1], що включає вимірювання концентрації метану в первинному струмині вентиляційної виробки. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім цього в цьому способі проводять розрахунок фактичного метановиділення з лави за час не менше 6 діб після періоду первинного осідання масиву покрівлі, на підставі одержаних даних будують динамічний ряд фактичного середньодобового метановиділення для лави і визначають прогнозну метановість лави способом експоненціального залажування по відповідній формулі. Недолік цього способу полягає у тому, що він не забезпечує визначення в лаві меж ділянки, яка більше всього небезпечна за фактором виділення метану. Найближчим аналогом до корисної моделі є спосіб газового моніторингу [2]. Включає вимірювання концентрації метану в первинному струмині вентиляційної виробки. Контроль концентрації метану виконують за місцем перекріплення в зоні максимального притоку метану з виробленого простору, встановлюють залежність концентрації метану від відстані між очисним вибоєм і місцем перекріплення виробки при існуючій швидкості посування лави, потім за цією залежністю визначають базову відстань від очисного вибою до місця перекріплення виробки, що відповідає максимальному значенню концентрації метану, при цьому в процесі посування лави підтримують відставання місця перекріплення виробки від очисного вибою лави дорівнюючим базовій відстані. Недолік найближчого аналога полягає у тому, що при такому способі моніторингу не забезпечується визначення в лаві ділянки, що найбільш небезпечна за умовами виходу метану в лаву з боку покрівлі - з тієї зони, яка найбільш небезпечна за умовами викиду вугілля і газу. В основу корисної моделі поставлена задача при реалізації способу газового моніторингу в лаві при пересуванні механізованого кріплення - визначати в лаві ділянку, що найбільш небезпечна за умовами виходу метану в лаву з боку покрівлі за рахунок визначення відстані цієї ділянки від транспортної та вентиляційної виробок. Поставлена задача вирішується тим, що спосіб газового моніторингу в лаві виконують при пересуванні механізованого кріплення, що включає вимірювання концентрації метану в первинному струмені вентиляційної виробки, газовий моніторинг виконують при пересуванні кріплення у двох протилежних напрямках, при цьому фіксують час до початку збільшення концентрації метану від початку пересування кріплення і визначають на основі цього відстань від місць початку пересування кріплення до місць початку збільшення концентрації метану, згідно з формулою: L  tc , T де: L x - відстань від місця початку пересування кріплення до місця початку збільшення Lx  концентрації метану, м; L - довжина лави, м; T - час пересування кріплення уздовж всієї лави, с. або хвил.; t c - час від початку пересування кріплення до показання початку збільшення концентрації метану у вентиляційній виробці, с. або хвил. Внаслідок того, що газовий моніторинг виконують при пересуванні кріплення у двох протилежних напрямках, при цьому фіксують час до початку збільшення концентрації метану від початку пересування кріплення і визначають на основі цього відстань від місць початку пересування кріплення до місць початку збільшення концентрації метану, згідно зі згадуваною формулою - з урахуванням довжини лави і відстані від транспортної і вентиляційної виробок до ділянки, що найбільш небезпечна за умовами виходу метану в лаву - отримують повні дані стосовно розташування цієї ділянки в лаві і її розмірів. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено схему моніторингу при пересуванні кріплення від транспортної виробки, а на фіг. 2 - те ж саме припересуванні кріплення від вентиляційної виробки. На схемах показано: лава 1 з механізованим кріпленням 2, транспортна виробка 3, вентиляційна виробка 4 з датчиком 5 концентрації метану. Корисну модель виконують наступним чином. В процесі газового моніторингу в лаві 1 при пересуванні механізованого кріплення 2 вимірюють концентрацію метану датчиком 5 в первинному струмені вентиляційної виробки 4. Газовий моніторинг виконують при пересуванні кріплення 2 у двох протилежних напрямках, як це зображено на фіг. 1 і фіг. 2. Спочатку газовий моніторинг виконують при пересуванні кріплення 2 від однієї виробки, наприклад - транспортної виробки 3 (фіг. 1), а потім після циклу 1 UA 116222 U 5 добувних робіт - при пересуванні кріплення від іншої виробки, наприклад вентиляційної виробки 4 (фіг. 2). В процесі пересування кріплення йде опускання покрівлі і на початку ділянки з підвищеним рівнем виділення метану датчик 5 може зафіксувати збільшення концентрації метану. Від початку пересування кріплення 2 до початку збільшення концентрації метану, що показує датчик 5, фіксують час. На основі цього визначають відстань від місць початку пересування кріплення до місць початку збільшення концентрації метану, згідно з формулою: L  tc T де: L x - відстань від місця початку пересування кріплення до місця початку збільшення Lx  10 15 20 концентрації метану, м; L - довжина лави, м; T - час пересування кріплення уздовж всієї лави, с. або хвил.; t c - час від початку пересування кріплення до показання початку збільшення концентрації метану у вентиляційній виробці, с. або хвил. Внаслідок того, що швидкість вентиляційного потоку в лаві суттєво перевищує швидкість переміщення кріплення уздовж лави - похибка від такого визначення місць ділянки, що впливає на збільшення концентрації метану в лаві, незначна. За результатами встановлення розташування в лаві ділянки з підвищеним рівнем виділення метану, а також за отриманим розміром цієї ділянки - розробляють заходи безпечного ведення добувних робіт в лаві. Джерело інформації: 1. Патент України на корисну модель № 25473, кл. Е21F 7/00, від 02.04.2007 р. 2. Патент Росії на винахід № 2064046, кл. Е21F 7/00, від 21.05.1993 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб газового моніторингу в лаві при пересуванні механізованого кріплення, що включає вимірювання концентрації метану в первинному струмені вентиляційної виробки, який відрізняється тим, що газовий моніторинг виконують при пересуванні кріплення у двох протилежних напрямках, при цьому фіксують час до початку збільшення концентрації метану від початку пересування кріплення і визначають на основі цього відстань від місць початку пересування кріплення до місць початку збільшення концентрації метану, згідно з формулою: L  tc , T де: L x - відстань від місця початку пересування кріплення до місця початку збільшення Lx  35 концентрації метану, м; L - довжина лави, м; T - час пересування кріплення уздовж всієї лави, с. або хвил.; t c - час від початку пересування кріплення до показання початку збільшення концентрації метану у вентиляційній виробці, с. або хвил. 2 UA 116222 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
