Морська якірна міна

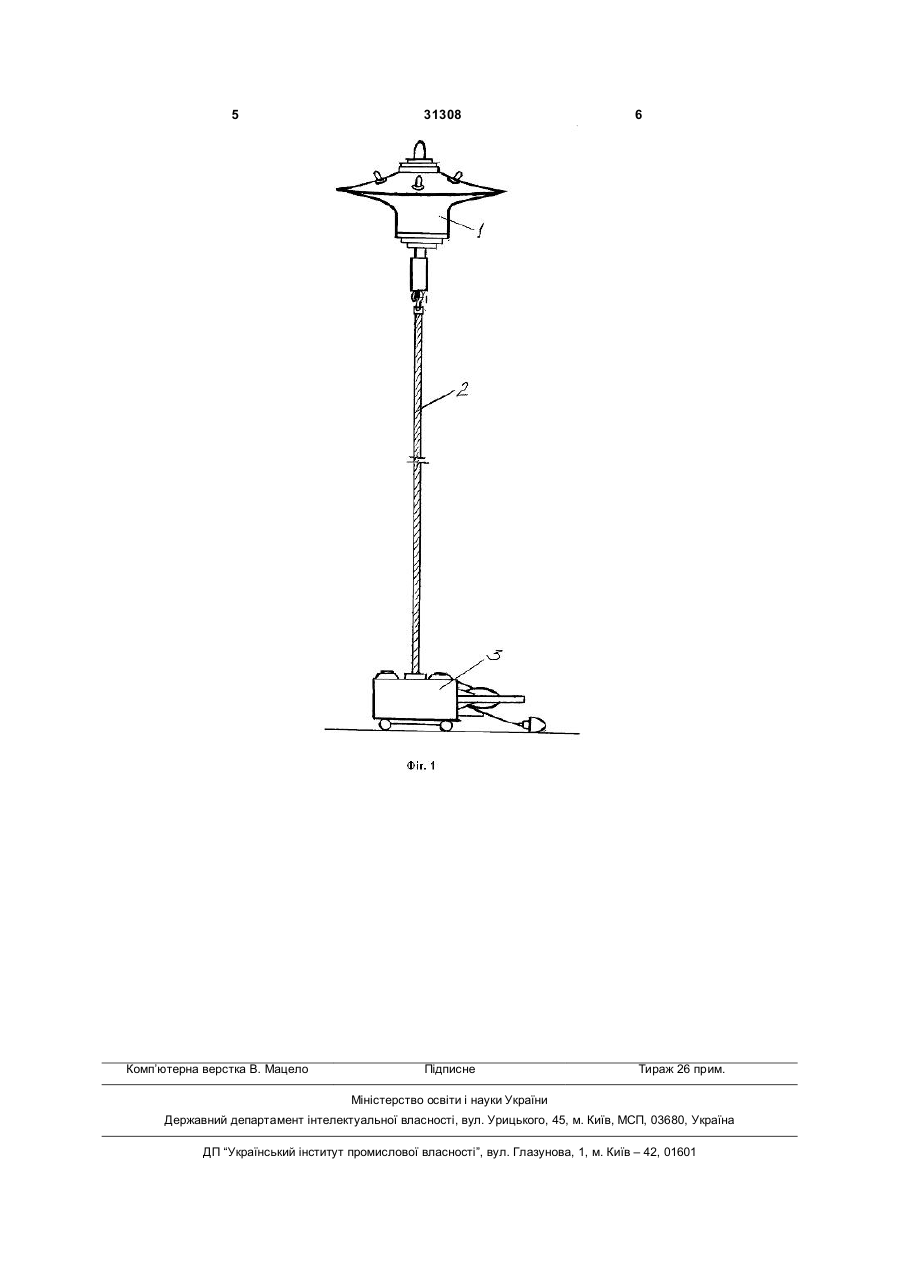

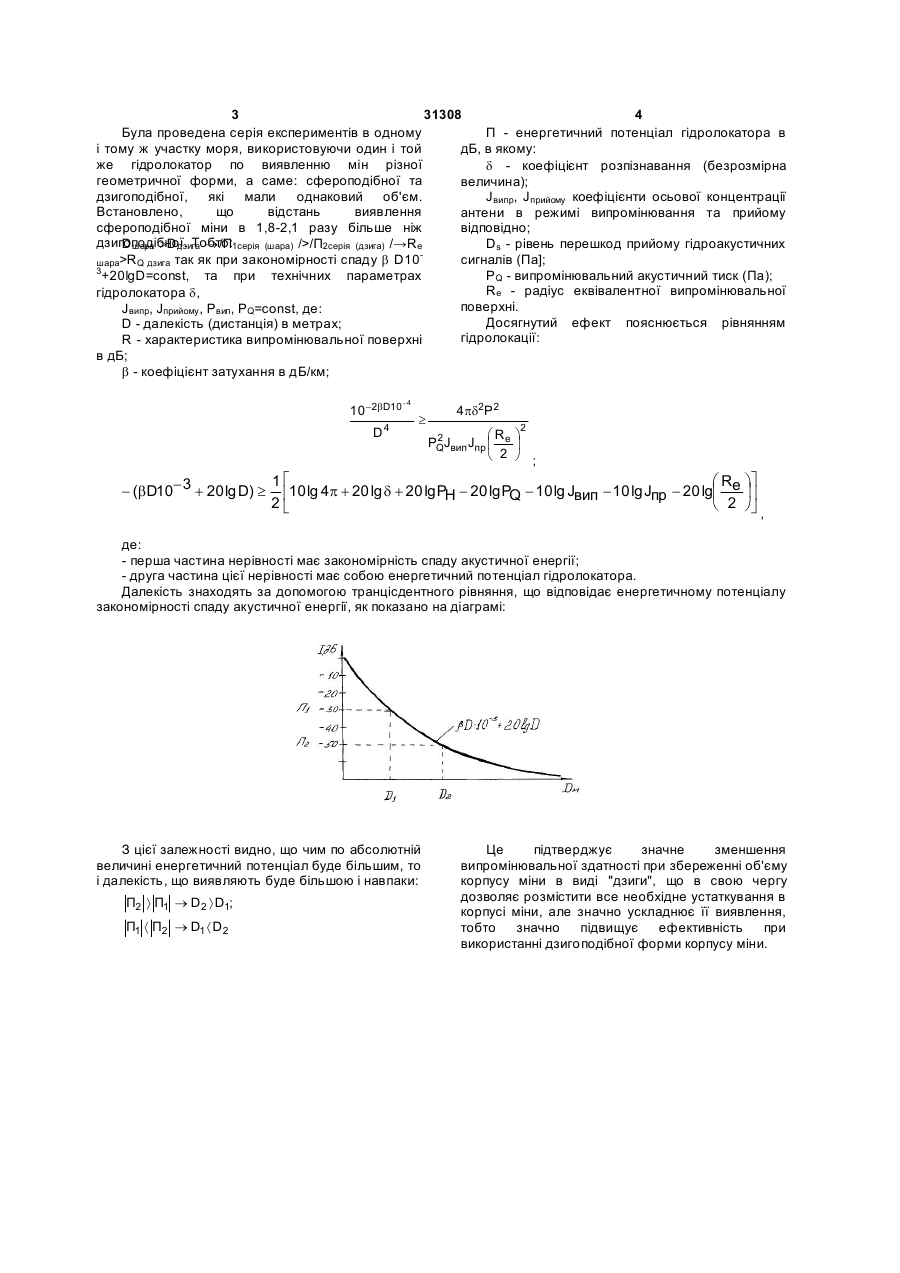

Морська якірна міна, що містить корпус, в якому розміщені заряд вибухових речовин, детонатори, запальний пристрій та камера з апаратурою підривного пристрою, при цьому корпус з'єднаний з якорем за допомогою мінрепу, яка відрізняється тим, що корпус міни виготовлений в вигляді дзиґи. UA (21) u200700895 (22) 29.01.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) АЗАРЕНКО ОЛЕНА ВАСИЛІВНА, ДІВІЗІНЮК МИХАЙЛО МИХАЙЛОВИЧ, ЧЕРНЕНЬКА ВАЛЕНТИНА ПЕТРІВНА, ЧЕРНЯВСЬКА СВІТЛАНА ОЛЕКСІЇВНА, ШУМЕЙКА ІРИНА ПЕТРІВНА, UA 2 (19) 1 3 31308 4 П - енергетичний потенціал гідролокатора в Була проведена серія експериментів в одному дБ, в якому: і тому ж участку моря, використовуючи один і той же гідролокатор по виявленню мін різної d - коефіцієнт розпізнавання (безрозмірна геометричної форми, а саме: сфероподібної та величина); дзигоподібної, які мали однаковий об'єм. Jвипр, Jприйому коефіцієнти осьової концентрації Встановлено, що відстань виявлення антени в режимі випромінювання та прийому сфероподібної міни в 1,8-2,1 разу більше ніж відповідно; дзигоподібної. Тобто:1серія (шара) />/П2серія (дзига) /→Re Dшара >Dдзига ®/П Ds - рівень перешкод прийому гідроакустичних сигналів (Па]; шара>RQ дзига так як при закономірності спаду b D10 3 PQ - випромінювальний акустичний тиск (Па); +20lgD=const, та при технічних параметрах Re - радіус еквівалентної випромінювальної гідролокатора d, поверхні. Jвипр, Jприйому, Pвип, РQ=const, де: Досягнутий ефект пояснюється рівнянням D - далекість (дистанція) в метрах; гідролокації: R - характеристика випромінювальної поверхні в дБ; b - коефіцієнт затухання в дБ/км; 10 -2bD10 D4 - (bD10- 3 + 20 lg D) ³ -4 ³ 4 pd2P 2 2 æR ö 2 PQJвип Jпр ç e ÷ è 2 ø ; 1é æ Re öù ÷ú ê10 lg 4p + 20 lg d + 20 lg PH - 20 lg PQ - 10 lg Jвип - 10 lg Jпр - 20 lgç 2ë è 2 øû , де: - перша частина нерівності має закономірність спаду акустичної енергії; - друга частина цієї нерівності має собою енергетичний потенціал гідролокатора. Далекість знаходять за допомогою транцісдентного рівняння, що відповідає енергетичному потенціалу закономірності спаду акустичної енергії, як показано на діаграмі: З цієї залежності видно, що чим по абсолютній величині енергетичний потенціал буде більшим, то і далекість, що виявляють буде більшою і навпаки: П2 ñ П1 ® D2 ñ D1; П1 á П2 ® D1 á D2 Це підтверджує значне зменшення випромінювальної здатності при збереженні об'єму корпусу міни в виді "дзиги", що в свою чергу дозволяє розмістити все необхідне устаткування в корпусі міни, але значно ускладнює її виявлення, тобто значно підвищує ефективність при використанні дзигоподібної форми корпусу міни. 5 Комп’ютерна верстка В. Мацело 31308 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
