Віконний блокувальний пристрій “гогуля”

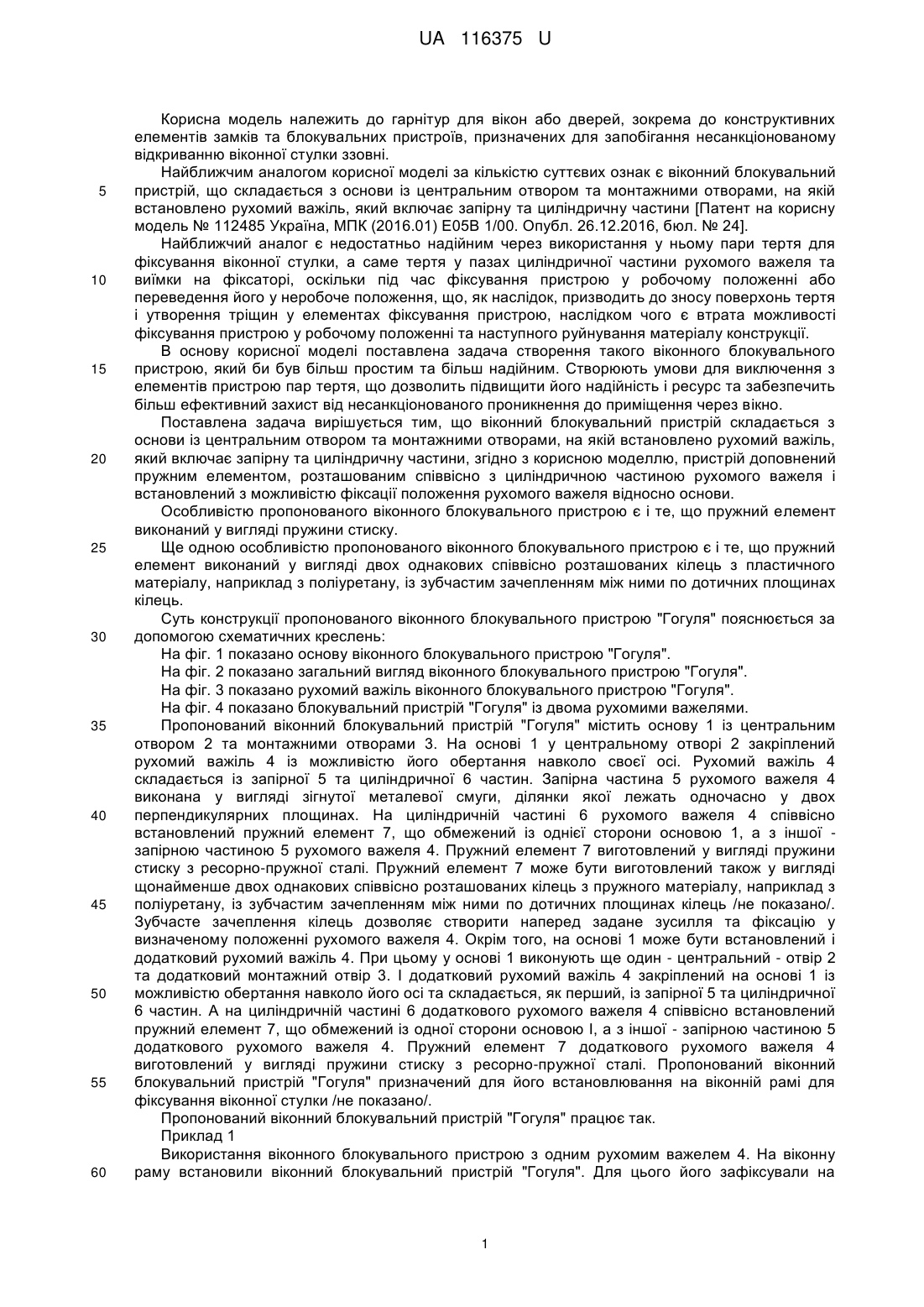

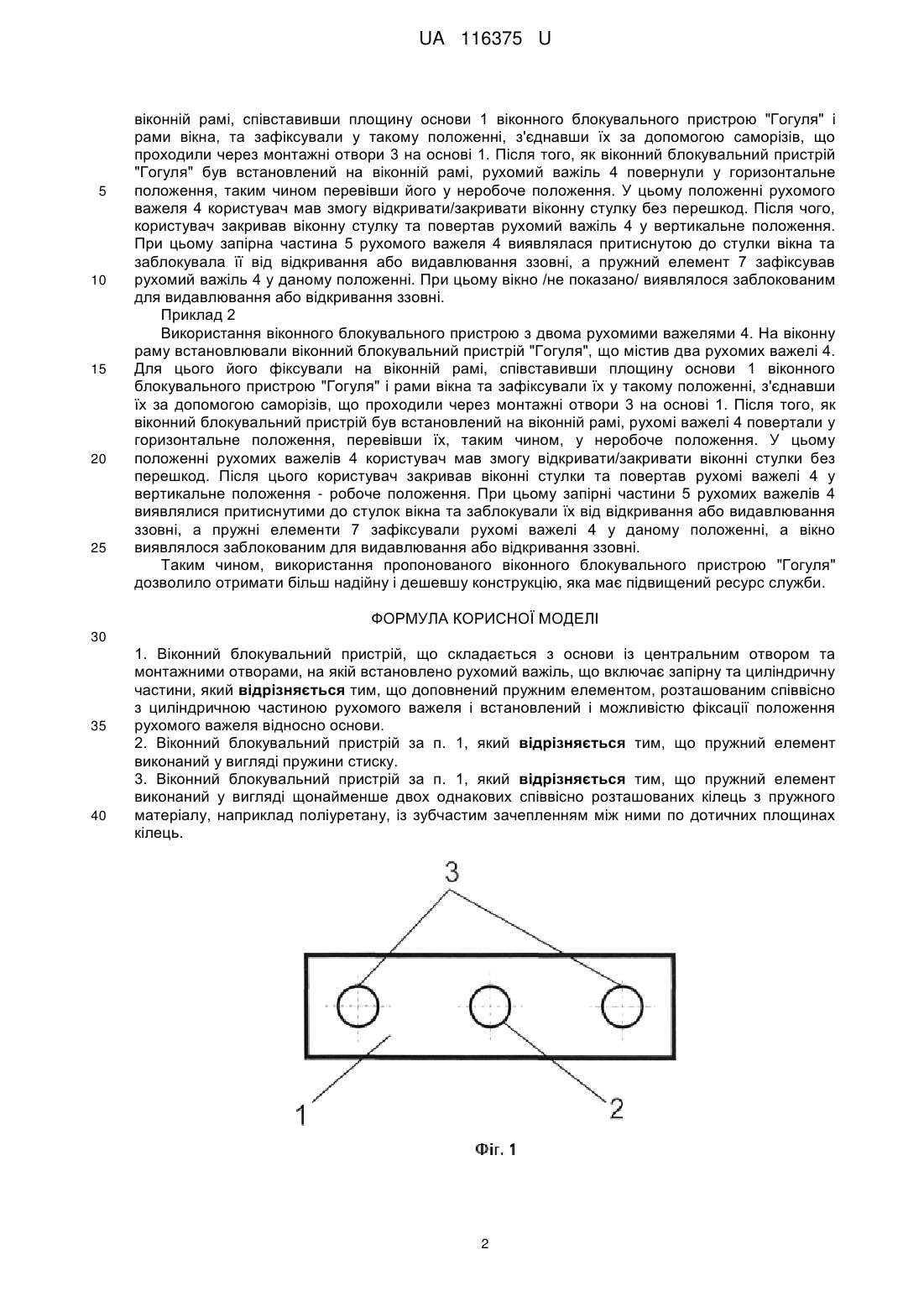

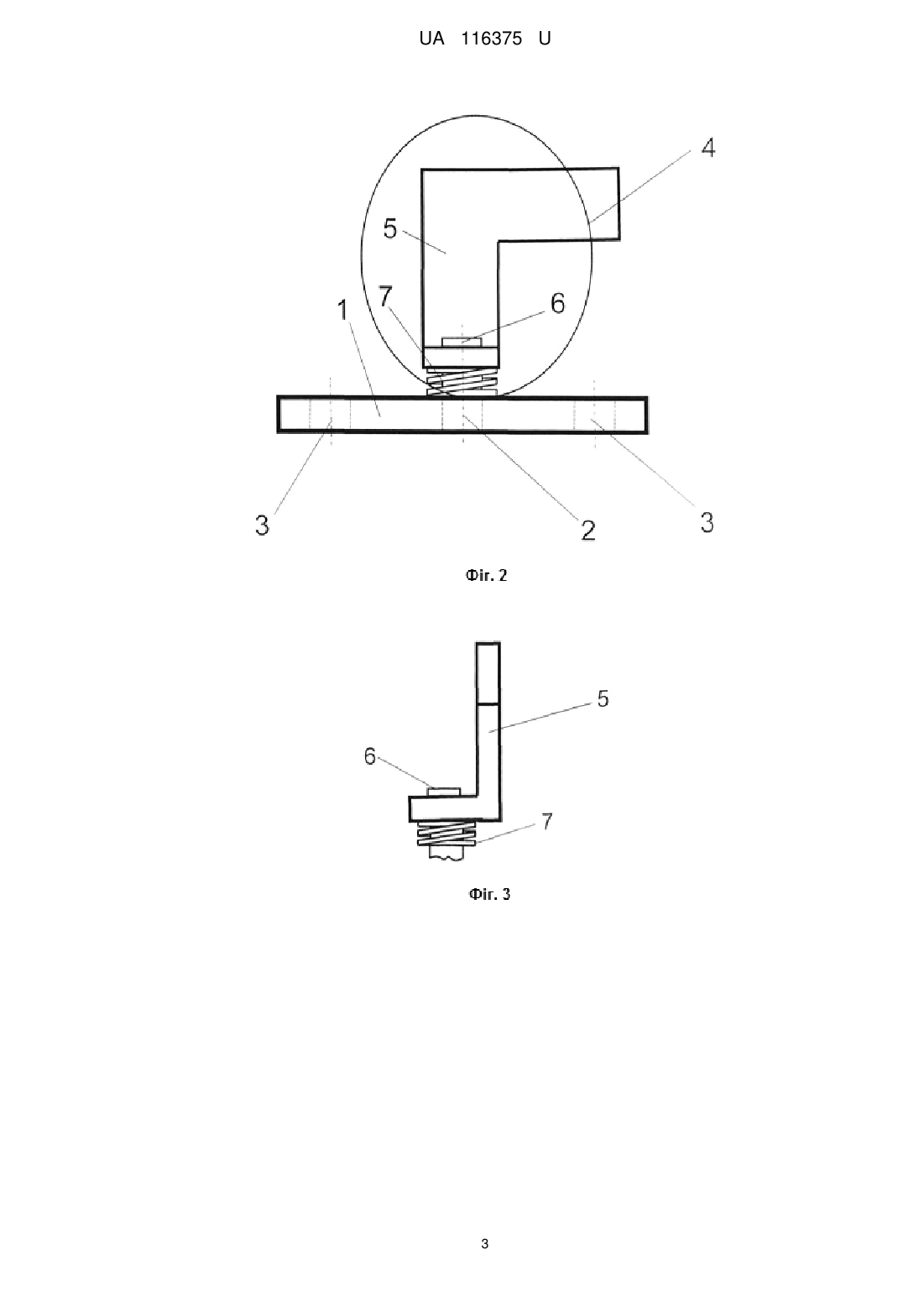

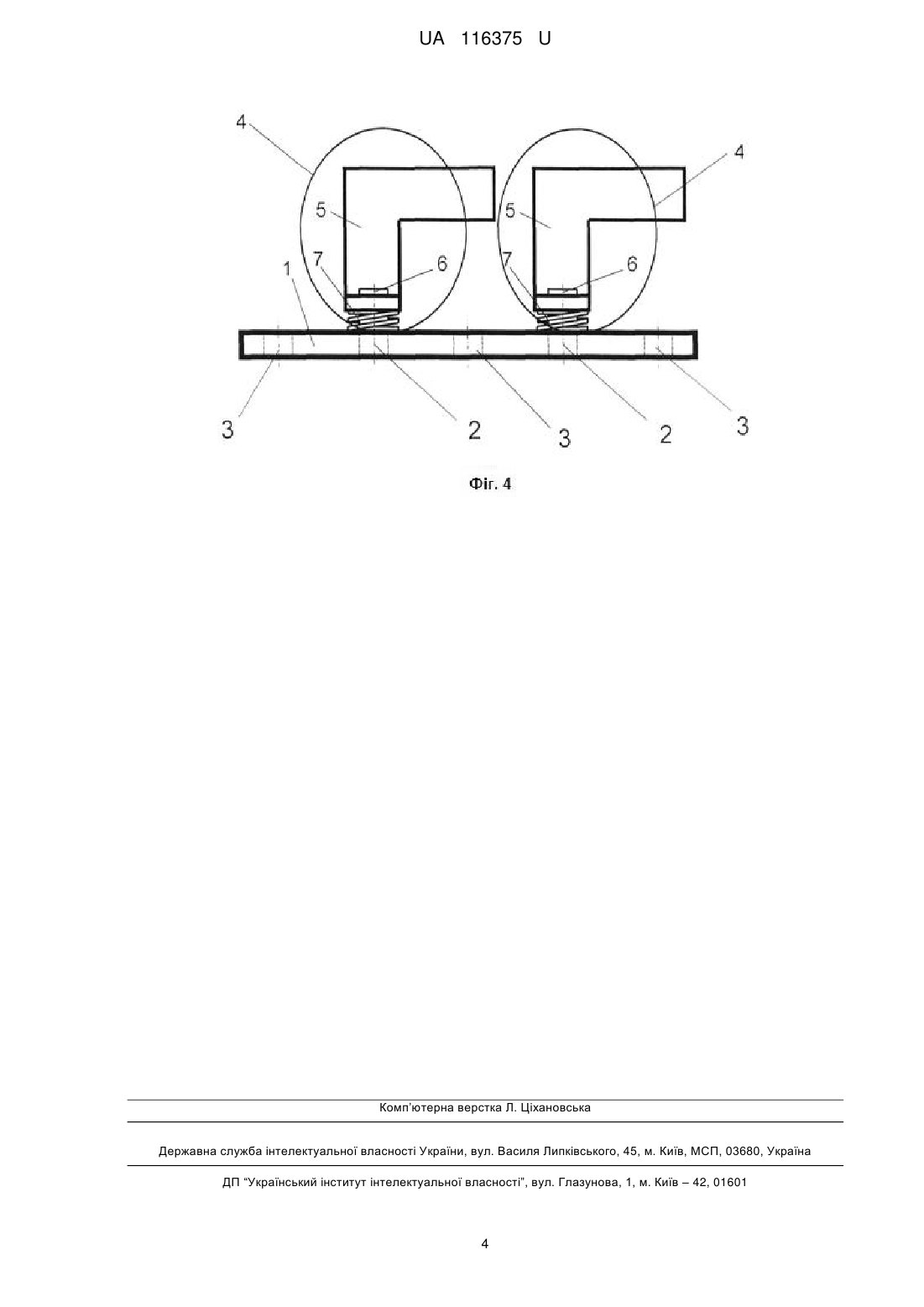

Реферат: Віконний блокувальний пристрій містить основу із центральним отвором та монтажними отворами, на якій встановлено рухомий важіль, що включає запірну та циліндричну частини. Пристрій доповнений пружним елементом, розташованим співвісно з циліндричною частиною рухомого важеля, і встановлений із можливістю фіксації положення рухомого важеля відносно основи. UA 116375 U (54) ВІКОННИЙ БЛОКУВАЛЬНИЙ ПРИСТРІЙ "ГОГУЛЯ" UA 116375 U UA 116375 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гарнітур для вікон або дверей, зокрема до конструктивних елементів замків та блокувальних пристроїв, призначених для запобігання несанкціонованому відкриванню віконної стулки ззовні. Найближчим аналогом корисної моделі за кількістю суттєвих ознак є віконний блокувальний пристрій, що складається з основи із центральним отвором та монтажними отворами, на якій встановлено рухомий важіль, який включає запірну та циліндричну частини [Патент на корисну модель № 112485 Україна, МПК (2016.01) Е05В 1/00. Опубл. 26.12.2016, бюл. № 24]. Найближчий аналог є недостатньо надійним через використання у ньому пари тертя для фіксування віконної стулки, а саме тертя у пазах циліндричної частини рухомого важеля та виїмки на фіксаторі, оскільки під час фіксування пристрою у робочому положенні або переведення його у неробоче положення, що, як наслідок, призводить до зносу поверхонь тертя і утворення тріщин у елементах фіксування пристрою, наслідком чого є втрата можливості фіксування пристрою у робочому положенні та наступного руйнування матеріалу конструкції. В основу корисної моделі поставлена задача створення такого віконного блокувального пристрою, який би був більш простим та більш надійним. Створюють умови для виключення з елементів пристрою пар тертя, що дозволить підвищити його надійність і ресурс та забезпечить більш ефективний захист від несанкціонованого проникнення до приміщення через вікно. Поставлена задача вирішується тим, що віконний блокувальний пристрій складається з основи із центральним отвором та монтажними отворами, на якій встановлено рухомий важіль, який включає запірну та циліндричну частини, згідно з корисною моделлю, пристрій доповнений пружним елементом, розташованим співвісно з циліндричною частиною рухомого важеля і встановлений з можливістю фіксації положення рухомого важеля відносно основи. Особливістю пропонованого віконного блокувального пристрою є і те, що пружний елемент виконаний у вигляді пружини стиску. Ще одною особливістю пропонованого віконного блокувального пристрою є і те, що пружний елемент виконаний у вигляді двох однакових співвісно розташованих кілець з пластичного матеріалу, наприклад з поліуретану, із зубчастим зачепленням між ними по дотичних площинах кілець. Суть конструкції пропонованого віконного блокувального пристрою "Гогуля" пояснюється за допомогою схематичних креслень: На фіг. 1 показано основу віконного блокувального пристрою "Гогуля". На фіг. 2 показано загальний вигляд віконного блокувального пристрою "Гогуля". На фіг. 3 показано рухомий важіль віконного блокувального пристрою "Гогуля". На фіг. 4 показано блокувальний пристрій "Гогуля" із двома рухомими важелями. Пропонований віконний блокувальний пристрій "Гогуля" містить основу 1 із центральним отвором 2 та монтажними отворами 3. На основі 1 у центральному отворі 2 закріплений рухомий важіль 4 із можливістю його обертання навколо своєї осі. Рухомий важіль 4 складається із запірної 5 та циліндричної 6 частин. Запірна частина 5 рухомого важеля 4 виконана у вигляді зігнутої металевої смуги, ділянки якої лежать одночасно у двох перпендикулярних площинах. На циліндричній частині 6 рухомого важеля 4 співвісно встановлений пружний елемент 7, що обмежений із однієї сторони основою 1, а з іншої запірною частиною 5 рухомого важеля 4. Пружний елемент 7 виготовлений у вигляді пружини стиску з ресорно-пружної сталі. Пружний елемент 7 може бути виготовлений також у вигляді щонайменше двох однакових співвісно розташованих кілець з пружного матеріалу, наприклад з поліуретану, із зубчастим зачепленням між ними по дотичних площинах кілець /не показано/. Зубчасте зачеплення кілець дозволяє створити наперед задане зусилля та фіксацію у визначеному положенні рухомого важеля 4. Окрім того, на основі 1 може бути встановлений і додатковий рухомий важіль 4. При цьому у основі 1 виконують ще один - центральний - отвір 2 та додатковий монтажний отвір 3. І додатковий рухомий важіль 4 закріплений на основі 1 із можливістю обертання навколо його осі та складається, як перший, із запірної 5 та циліндричної 6 частин. А на циліндричній частині 6 додаткового рухомого важеля 4 співвісно встановлений пружний елемент 7, що обмежений із одної сторони основою І, а з іншої - запірною частиною 5 додаткового рухомого важеля 4. Пружний елемент 7 додаткового рухомого важеля 4 виготовлений у вигляді пружини стиску з ресорно-пружної сталі. Пропонований віконний блокувальний пристрій "Гогуля" призначений для його встановлювання на віконній рамі для фіксування віконної стулки /не показано/. Пропонований віконний блокувальний пристрій "Гогуля" працює так. Приклад 1 Використання віконного блокувального пристрою з одним рухомим важелем 4. На віконну раму встановили віконний блокувальний пристрій "Гогуля". Для цього його зафіксували на 1 UA 116375 U 5 10 15 20 25 віконній рамі, співставивши площину основи 1 віконного блокувального пристрою "Гогуля" і рами вікна, та зафіксували у такому положенні, з'єднавши їх за допомогою саморізів, що проходили через монтажні отвори 3 на основі 1. Після того, як віконний блокувальний пристрій "Гогуля" був встановлений на віконній рамі, рухомий важіль 4 повернули у горизонтальне положення, таким чином перевівши його у неробоче положення. У цьому положенні рухомого важеля 4 користувач мав змогу відкривати/закривати віконну стулку без перешкод. Після чого, користувач закривав віконну стулку та повертав рухомий важіль 4 у вертикальне положення. При цьому запірна частина 5 рухомого важеля 4 виявлялася притиснутою до стулки вікна та заблокувала її від відкривання або видавлювання ззовні, а пружний елемент 7 зафіксував рухомий важіль 4 у даному положенні. При цьому вікно /не показано/ виявлялося заблокованим для видавлювання або відкривання ззовні. Приклад 2 Використання віконного блокувального пристрою з двома рухомими важелями 4. На віконну раму встановлювали віконний блокувальний пристрій "Гогуля", що містив два рухомих важелі 4. Для цього його фіксували на віконній рамі, співставивши площину основи 1 віконного блокувального пристрою "Гогуля" і рами вікна та зафіксували їх у такому положенні, з'єднавши їх за допомогою саморізів, що проходили через монтажні отвори 3 на основі 1. Після того, як віконний блокувальний пристрій був встановлений на віконній рамі, рухомі важелі 4 повертали у горизонтальне положення, перевівши їх, таким чином, у неробоче положення. У цьому положенні рухомих важелів 4 користувач мав змогу відкривати/закривати віконні стулки без перешкод. Після цього користувач закривав віконні стулки та повертав рухомі важелі 4 у вертикальне положення - робоче положення. При цьому запірні частини 5 рухомих важелів 4 виявлялися притиснутими до стулок вікна та заблокували їх від відкривання або видавлювання ззовні, а пружні елементи 7 зафіксували рухомі важелі 4 у даному положенні, а вікно виявлялося заблокованим для видавлювання або відкривання ззовні. Таким чином, використання пропонованого віконного блокувального пристрою "Гогуля" дозволило отримати більш надійну і дешевшу конструкцію, яка має підвищений ресурс служби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Віконний блокувальний пристрій, що складається з основи із центральним отвором та монтажними отворами, на якій встановлено рухомий важіль, що включає запірну та циліндричну частини, який відрізняється тим, що доповнений пружним елементом, розташованим співвісно з циліндричною частиною рухомого важеля і встановлений і можливістю фіксації положення рухомого важеля відносно основи. 2. Віконний блокувальний пристрій за п. 1, який відрізняється тим, що пружний елемент виконаний у вигляді пружини стиску. 3. Віконний блокувальний пристрій за п. 1, який відрізняється тим, що пружний елемент виконаний у вигляді щонайменше двох однакових співвісно розташованих кілець з пружного матеріалу, наприклад поліуретану, із зубчастим зачепленням між ними по дотичних площинах кілець. 2 UA 116375 U 3 UA 116375 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
