Пристрій для запобігання втрати тепла та проникнення шуму і світла через віконний та/або дверний проріз

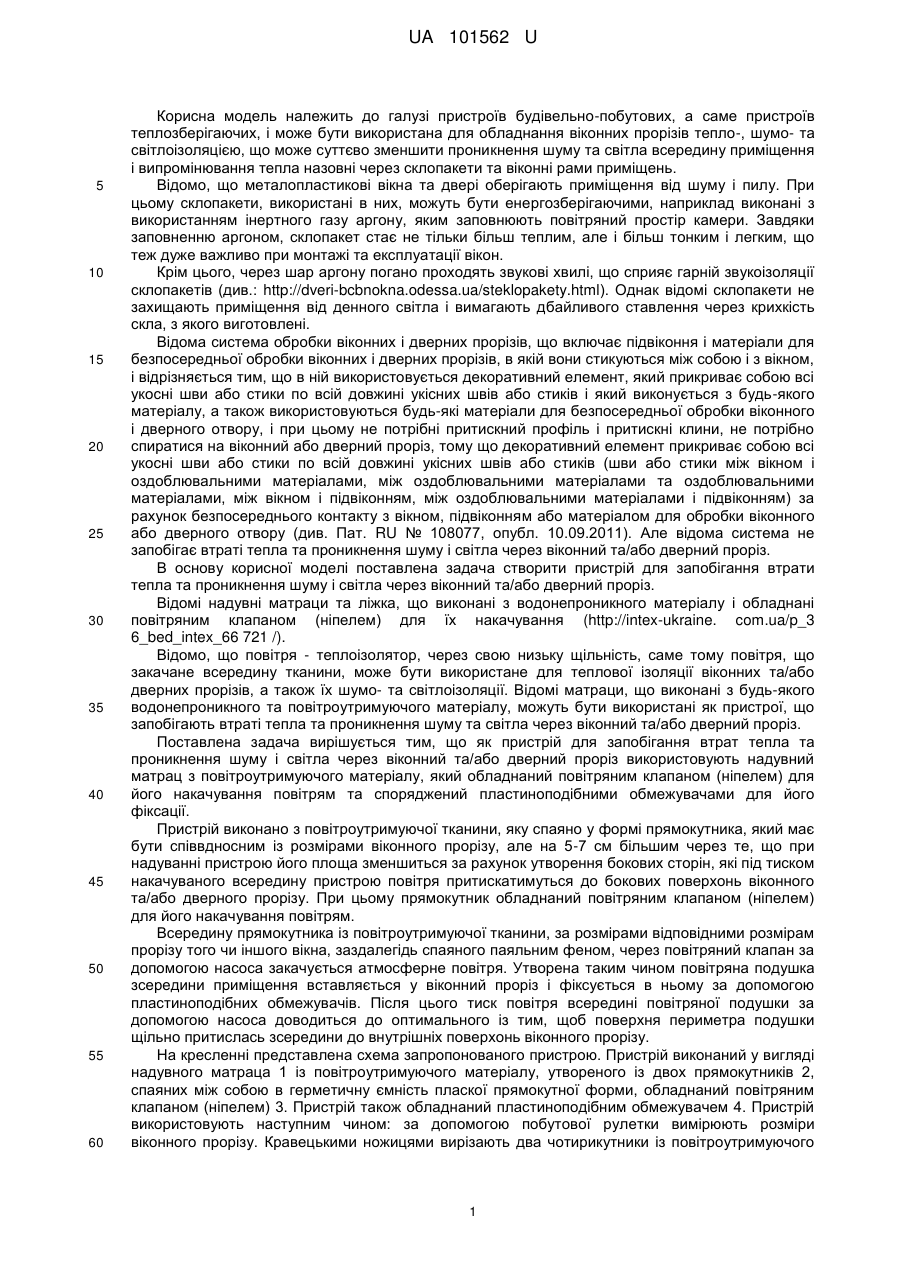

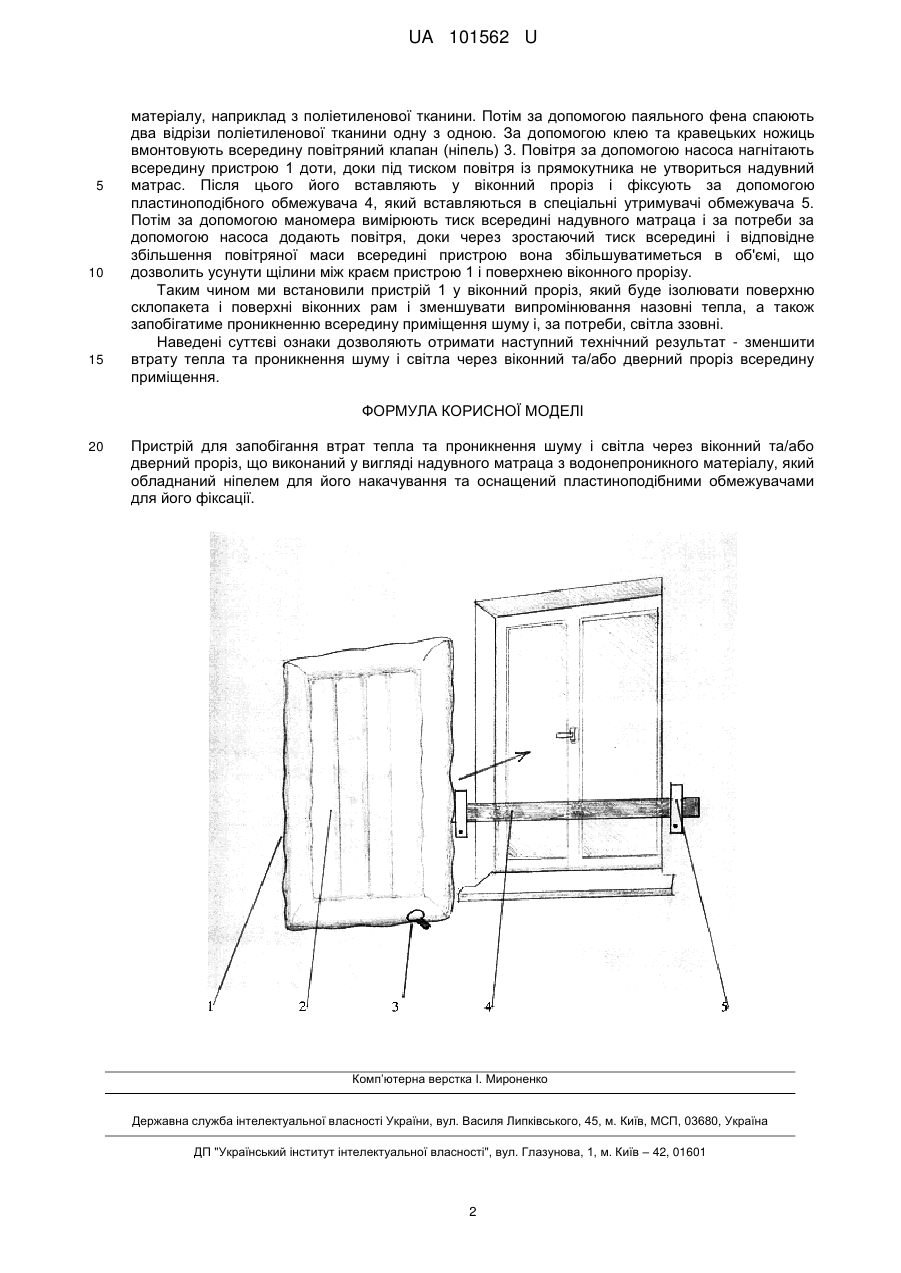

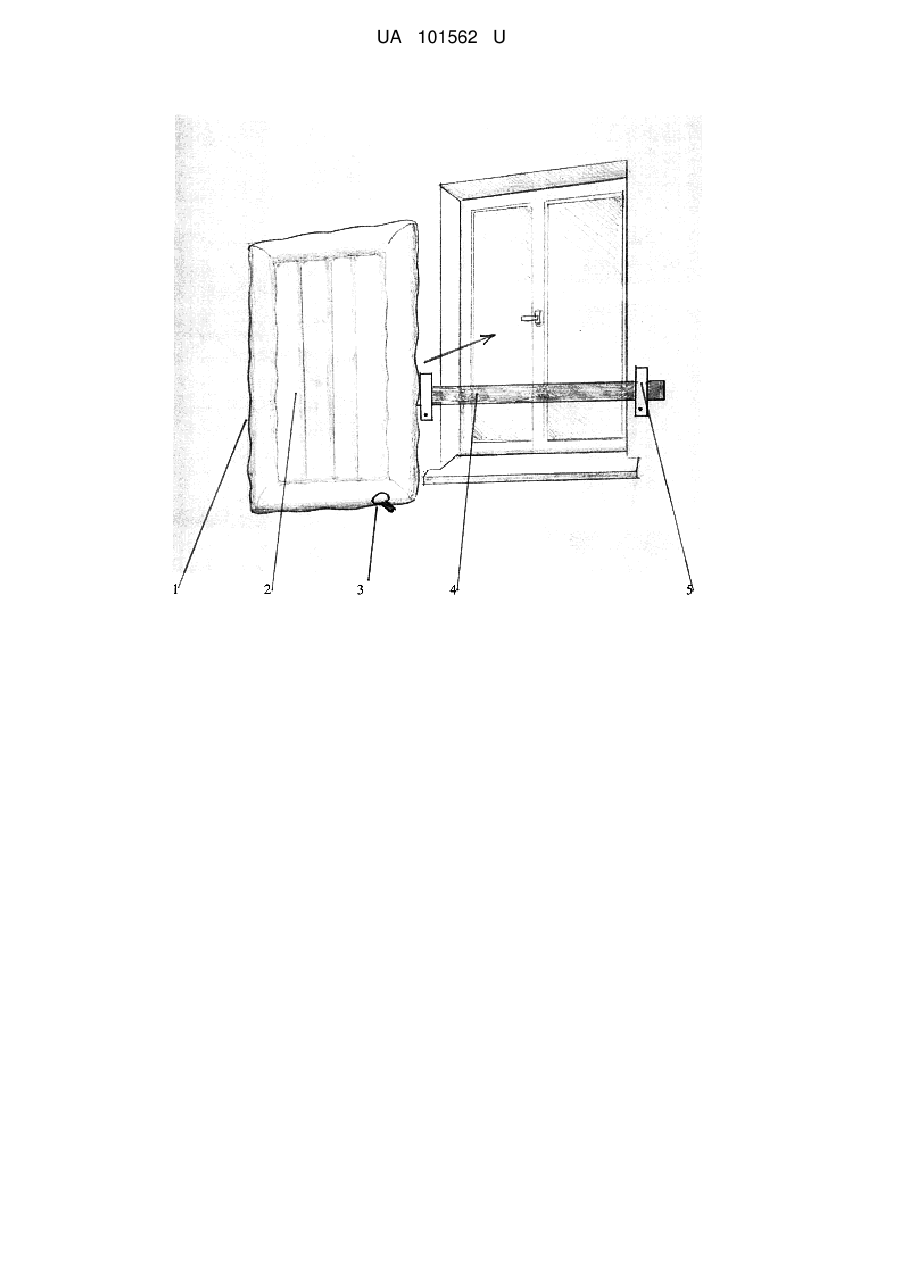

Реферат: Пристрій для запобігання втрат тепла та проникнення шуму і світла через віконний та/або дверний проріз виконаний у вигляді надувного матраца з водонепроникного матеріалу, який обладнаний ніпелем для його накачування та оснащений пластиноподібними обмежувачами для його фіксації. UA 101562 U (54) ПРИСТРІЙ ДЛЯ ЗАПОБІГАННЯ ВТРАТИ ТЕПЛА ТА ПРОНИКНЕННЯ ШУМУ І СВІТЛА ЧЕРЕЗ ВІКОННИЙ ТА/АБО ДВЕРНИЙ ПРОРІЗ UA 101562 U UA 101562 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі пристроїв будівельно-побутових, а саме пристроїв теплозберігаючих, і може бути використана для обладнання віконних прорізів тепло-, шумо- та світлоізоляцією, що може суттєво зменшити проникнення шуму та світла всередину приміщення і випромінювання тепла назовні через склопакети та віконні рами приміщень. Відомо, що металопластикові вікна та двері оберігають приміщення від шуму і пилу. При цьому склопакети, використані в них, можуть бути енергозберігаючими, наприклад виконані з використанням інертного газу аргону, яким заповнюють повітряний простір камери. Завдяки заповненню аргоном, склопакет стає не тільки більш теплим, але і більш тонким і легким, що теж дуже важливо при монтажі та експлуатації вікон. Крім цього, через шар аргону погано проходять звукові хвилі, що сприяє гарній звукоізоляції склопакетів (див.: http://dveri-bcbnokna.odessa.ua/steklopakety.html). Однак відомі склопакети не захищають приміщення від денного світла і вимагають дбайливого ставлення через крихкість скла, з якого виготовлені. Відома система обробки віконних і дверних прорізів, що включає підвіконня і матеріали для безпосередньої обробки віконних і дверних прорізів, в якій вони стикуються між собою і з вікном, і відрізняється тим, що в ній використовується декоративний елемент, який прикриває собою всі укосні шви або стики по всій довжині укісних швів або стиків і який виконується з будь-якого матеріалу, а також використовуються будь-які матеріали для безпосередньої обробки віконного і дверного отвору, і при цьому не потрібні притискний профіль і притискні клини, не потрібно спиратися на віконний або дверний проріз, тому що декоративний елемент прикриває собою всі укосні шви або стики по всій довжині укісних швів або стиків (шви або стики між вікном і оздоблювальними матеріалами, між оздоблювальними матеріалами та оздоблювальними матеріалами, між вікном і підвіконням, між оздоблювальними матеріалами і підвіконням) за рахунок безпосереднього контакту з вікном, підвіконням або матеріалом для обробки віконного або дверного отвору (див. Пат. RU № 108077, опубл. 10.09.2011). Але відома система не запобігає втраті тепла та проникнення шуму і світла через віконний та/або дверний проріз. В основу корисної моделі поставлена задача створити пристрій для запобігання втрати тепла та проникнення шуму і світла через віконний та/або дверний проріз. Відомі надувні матраци та ліжка, що виконані з водонепроникного матеріалу і обладнані повітряним клапаном (ніпелем) для їх накачування (http://intex-ukraine. com.ua/p_3 6_bed_intex_66 721 /). Відомо, що повітря - теплоізолятор, через свою низьку щільність, саме тому повітря, що закачане всередину тканини, може бути використане для теплової ізоляції віконних та/або дверних прорізів, а також їх шумо- та світлоізоляції. Відомі матраци, що виконані з будь-якого водонепроникного та повітроутримуючого матеріалу, можуть бути використані як пристрої, що запобігають втраті тепла та проникнення шуму та світла через віконний та/або дверний проріз. Поставлена задача вирішується тим, що як пристрій для запобігання втрат тепла та проникнення шуму і світла через віконний та/або дверний проріз використовують надувний матрац з повітроутримуючого матеріалу, який обладнаний повітряним клапаном (ніпелем) для його накачування повітрям та споряджений пластиноподібними обмежувачами для його фіксації. Пристрій виконано з повітроутримуючої тканини, яку спаяно у формі прямокутника, який має бути співвдносним із розмірами віконного прорізу, але на 5-7 см більшим через те, що при надуванні пристрою його площа зменшиться за рахунок утворення бокових сторін, які під тиском накачуваного всередину пристрою повітря притискатимуться до бокових поверхонь віконного та/або дверного прорізу. При цьому прямокутник обладнаний повітряним клапаном (ніпелем) для його накачування повітрям. Всередину прямокутника із повітроутримуючої тканини, за розмірами відповідними розмірам прорізу того чи іншого вікна, заздалегідь спаяного паяльним феном, через повітряний клапан за допомогою насоса закачується атмосферне повітря. Утворена таким чином повітряна подушка зсередини приміщення вставляється у віконний проріз і фіксується в ньому за допомогою пластиноподібних обмежувачів. Після цього тиск повітря всередині повітряної подушки за допомогою насоса доводиться до оптимального із тим, щоб поверхня периметра подушки щільно притислась зсередини до внутрішніх поверхонь віконного прорізу. На кресленні представлена схема запропонованого пристрою. Пристрій виконаний у вигляді надувного матраца 1 із повітроутримуючого матеріалу, утвореного із двох прямокутників 2, спаяних між собою в герметичну ємність пласкої прямокутної форми, обладнаний повітряним клапаном (ніпелем) 3. Пристрій також обладнаний пластиноподібним обмежувачем 4. Пристрій використовують наступним чином: за допомогою побутової рулетки вимірюють розміри віконного прорізу. Кравецькими ножицями вирізають два чотирикутники із повітроутримуючого 1 UA 101562 U 5 10 15 матеріалу, наприклад з поліетиленової тканини. Потім за допомогою паяльного фена спаюють два відрізи поліетиленової тканини одну з одною. За допомогою клею та кравецьких ножиць вмонтовують всередину повітряний клапан (ніпель) 3. Повітря за допомогою насоса нагнітають всередину пристрою 1 доти, доки під тиском повітря із прямокутника не утвориться надувний матрас. Після цього його вставляють у віконний проріз і фіксують за допомогою пластиноподібного обмежувача 4, який вставляються в спеціальні утримувачі обмежувача 5. Потім за допомогою маномера вимірюють тиск всередині надувного матраца і за потреби за допомогою насоса додають повітря, доки через зростаючий тиск всередині і відповідне збільшення повітряної маси всередині пристрою вона збільшуватиметься в об'ємі, що дозволить усунути щілини між краєм пристрою 1 і поверхнею віконного прорізу. Таким чином ми встановили пристрій 1 у віконний проріз, який буде ізолювати поверхню склопакета і поверхні віконних рам і зменшувати випромінювання назовні тепла, а також запобігатиме проникненню всередину приміщення шуму і, за потреби, світла ззовні. Наведені суттєві ознаки дозволяють отримати наступний технічний результат - зменшити втрату тепла та проникнення шуму і світла через віконний та/або дверний проріз всередину приміщення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристрій для запобігання втрат тепла та проникнення шуму і світла через віконний та/або дверний проріз, що виконаний у вигляді надувного матраца з водонепроникного матеріалу, який обладнаний ніпелем для його накачування та оснащений пластиноподібними обмежувачами для його фіксації. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
