Причіпний зернозбиральний комбайн

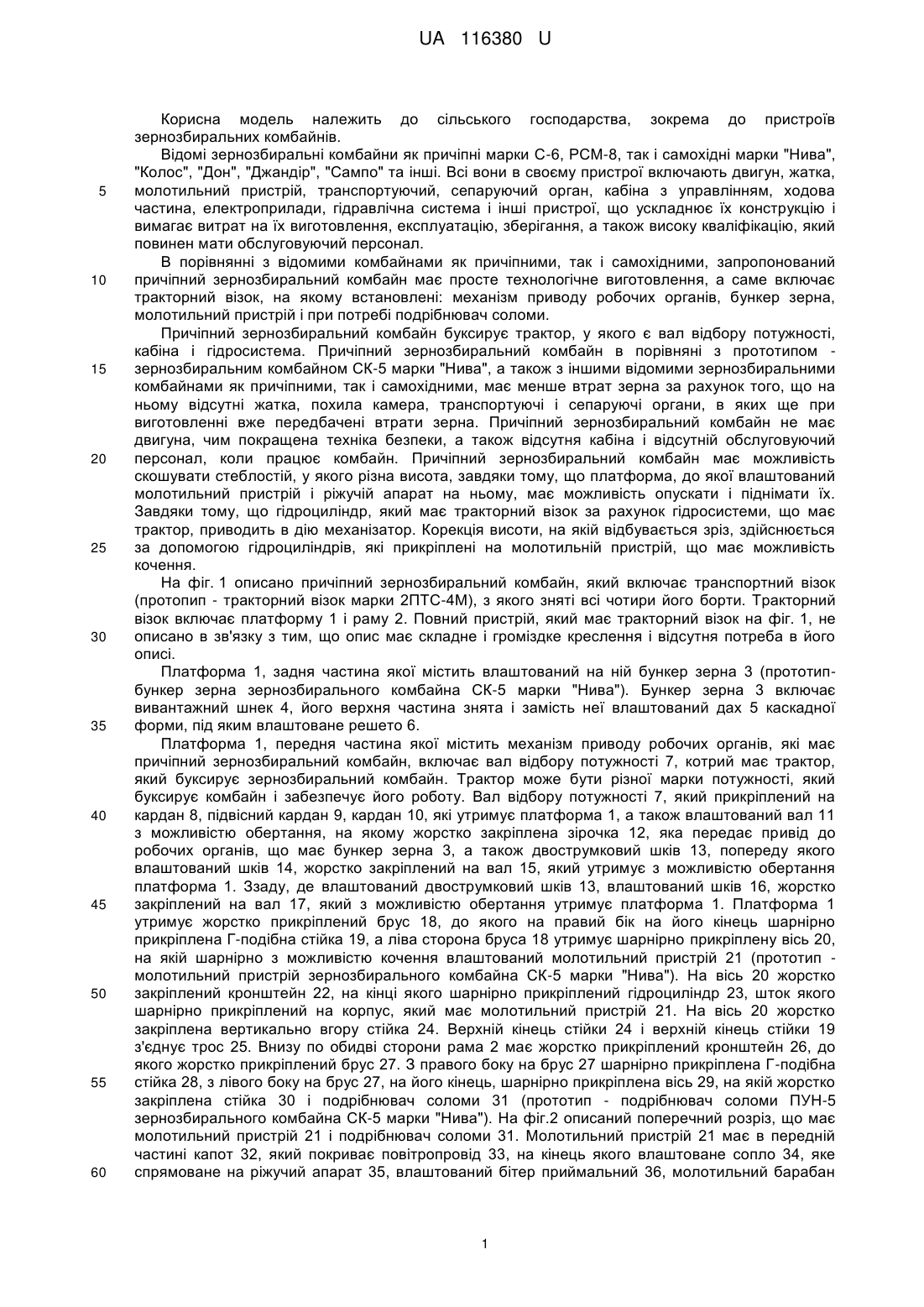

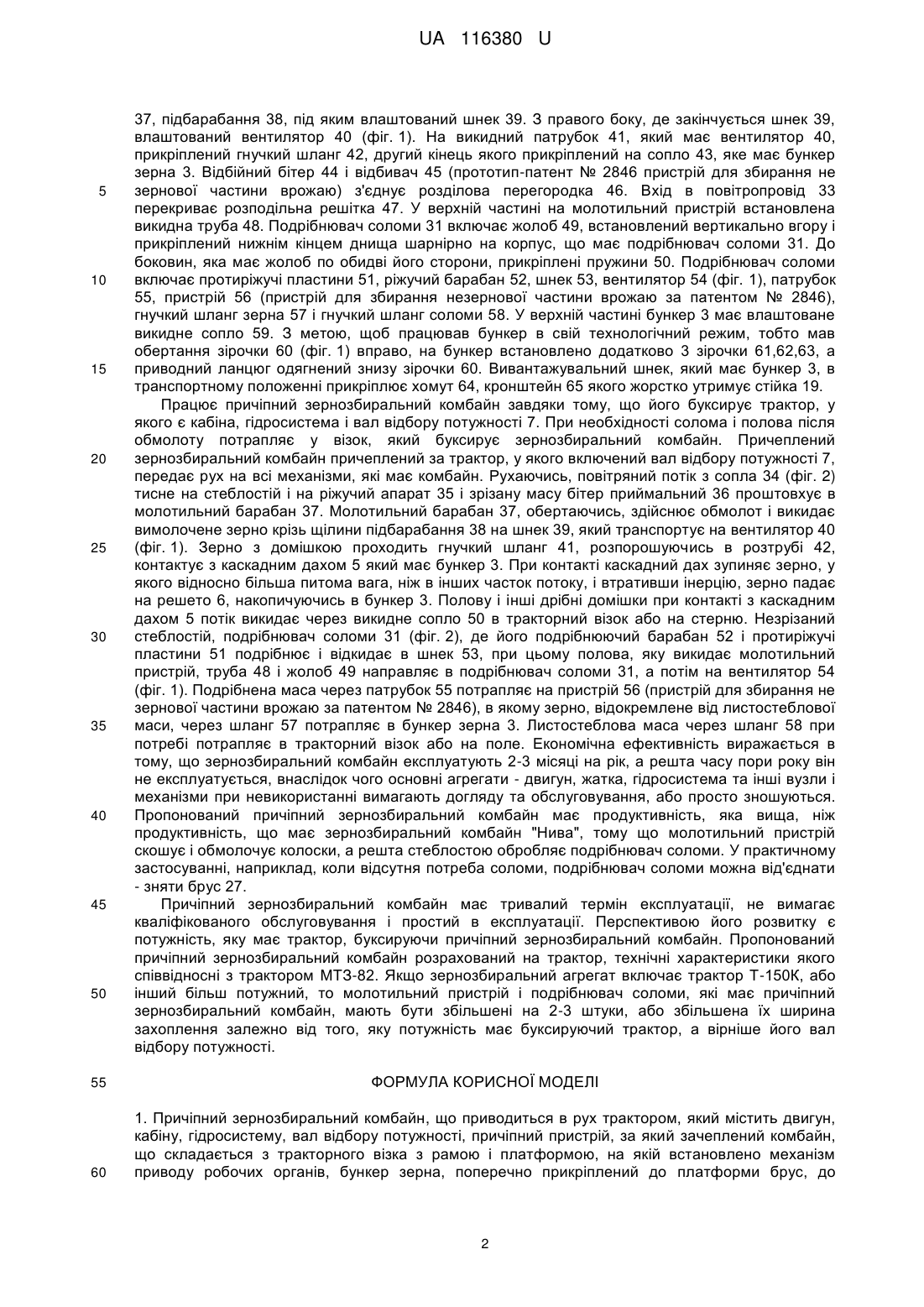

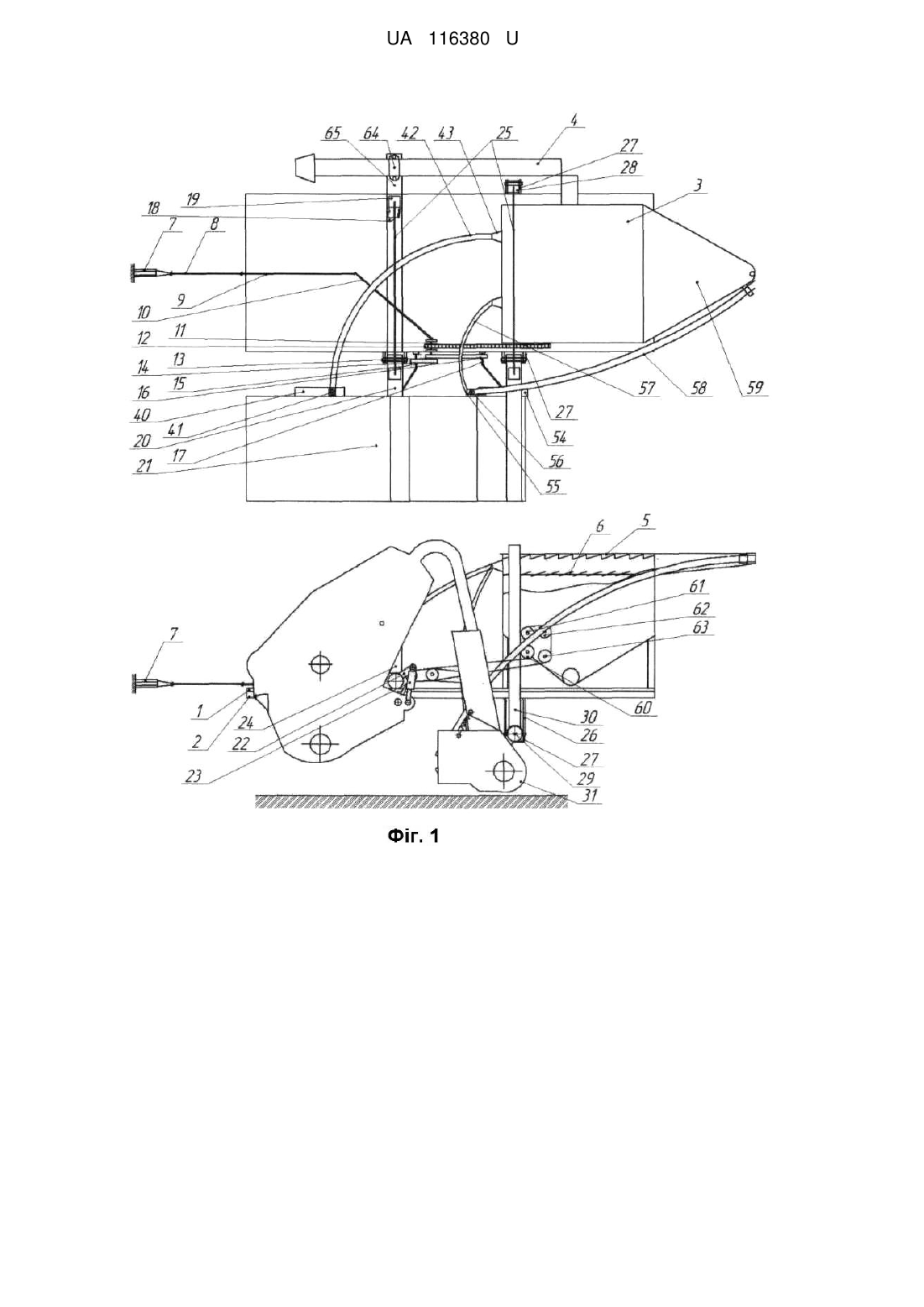

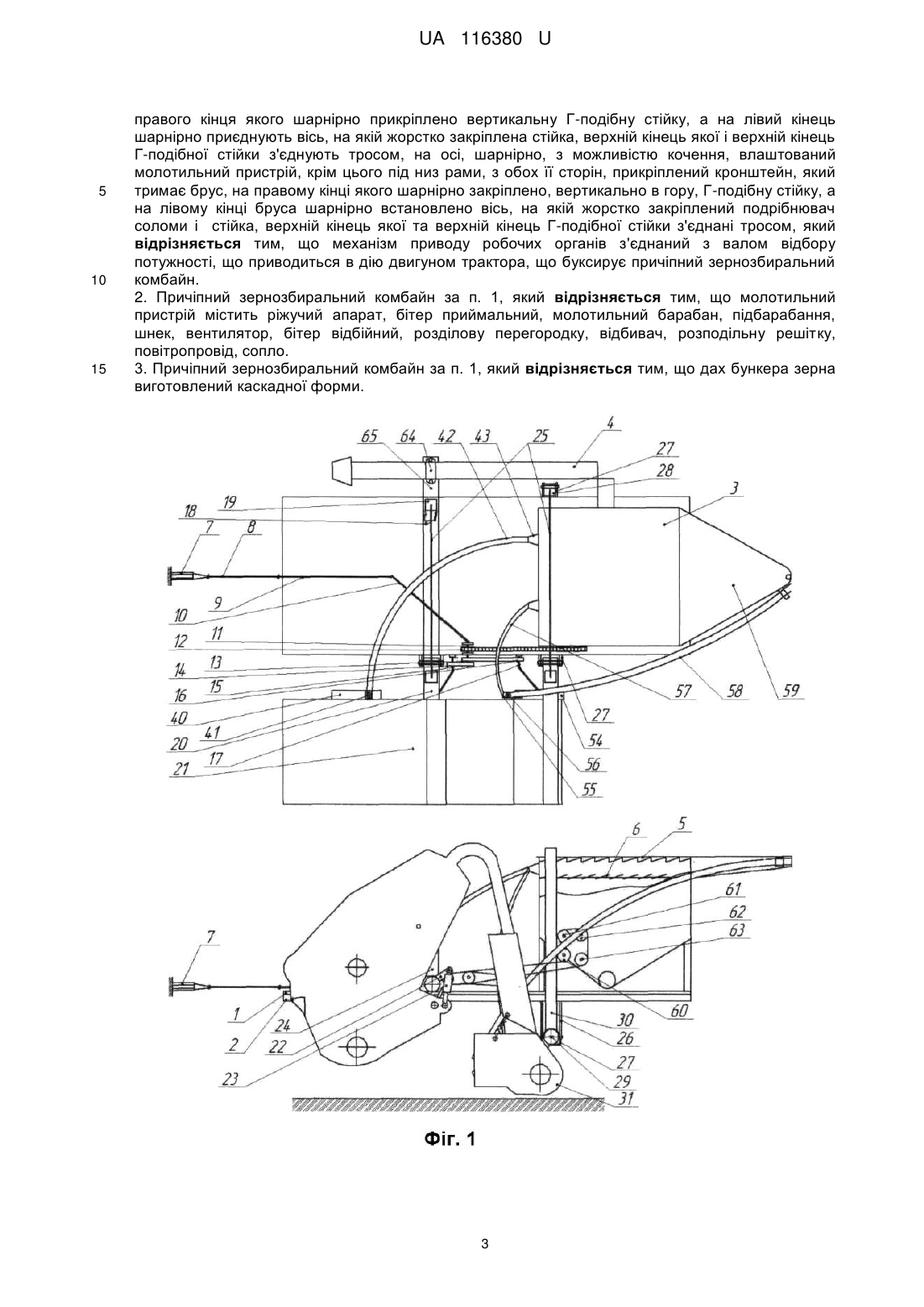

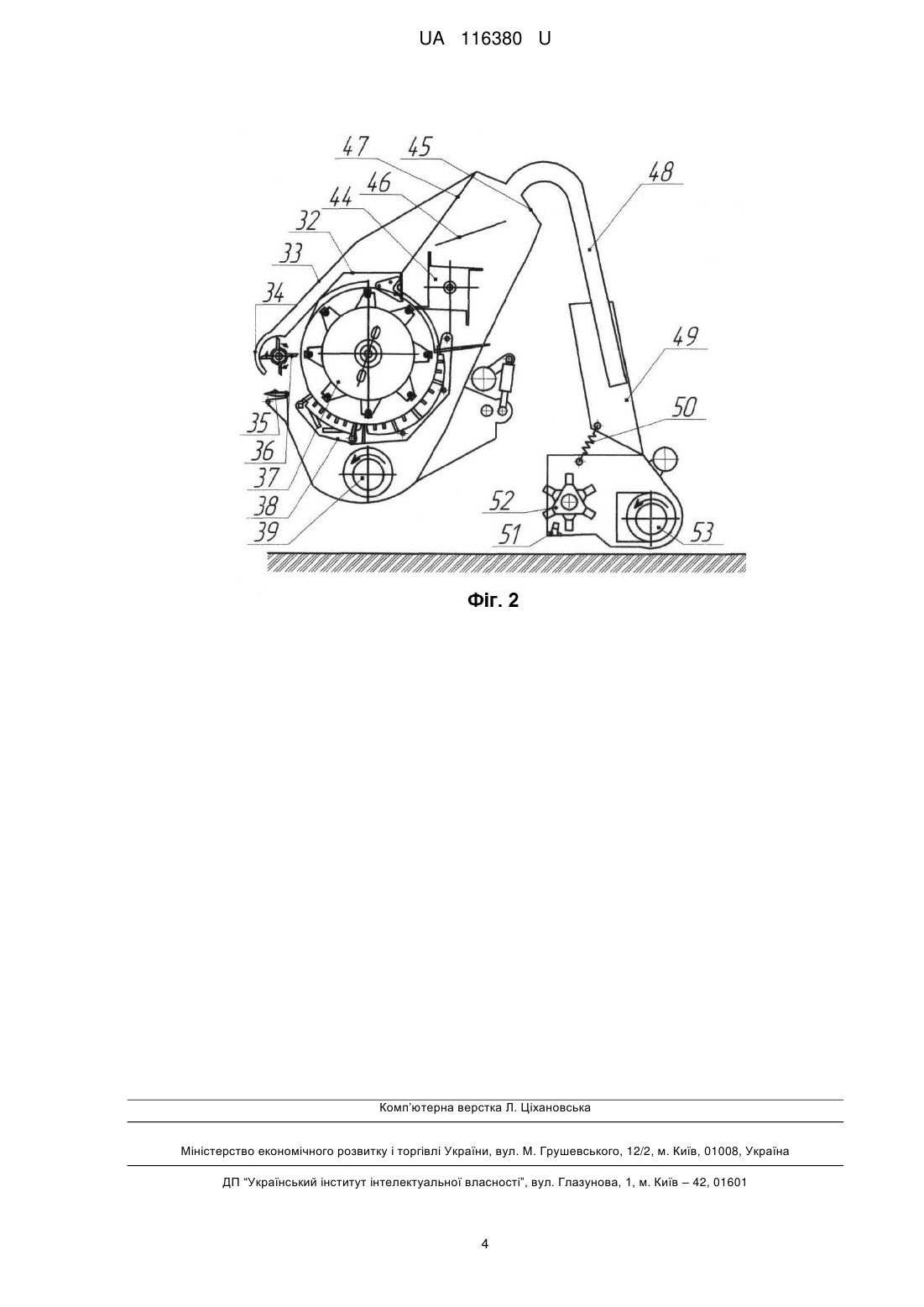

Реферат: UA 116380 U UA 116380 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до пристроїв зернозбиральних комбайнів. Відомі зернозбиральні комбайни як причіпні марки С-6, РСМ-8, так і самохідні марки "Нива", "Колос", "Дон", "Джандір", "Сампо" та інші. Всі вони в своєму пристрої включають двигун, жатка, молотильний пристрій, транспортуючий, сепаруючий орган, кабіна з управлінням, ходова частина, електроприлади, гідравлічна система і інші пристрої, що ускладнює їх конструкцію і вимагає витрат на їх виготовлення, експлуатацію, зберігання, а також високу кваліфікацію, який повинен мати обслуговуючий персонал. В порівнянні з відомими комбайнами як причіпними, так і самохідними, запропонований причіпний зернозбиральний комбайн має просте технологічне виготовлення, а саме включає тракторний візок, на якому встановлені: механізм приводу робочих органів, бункер зерна, молотильний пристрій і при потребі подрібнювач соломи. Причіпний зернозбиральний комбайн буксирує трактор, у якого є вал відбору потужності, кабіна і гідросистема. Причіпний зернозбиральний комбайн в порівняні з прототипом зернозбиральним комбайном СК-5 марки "Нива", а також з іншими відомими зернозбиральними комбайнами як причіпними, так і самохідними, має менше втрат зерна за рахунок того, що на ньому відсутні жатка, похила камера, транспортуючі і сепаруючі органи, в яких ще при виготовленні вже передбачені втрати зерна. Причіпний зернозбиральний комбайн не має двигуна, чим покращена техніка безпеки, а також відсутня кабіна і відсутній обслуговуючий персонал, коли працює комбайн. Причіпний зернозбиральний комбайн має можливість скошувати стеблостій, у якого різна висота, завдяки тому, що платформа, до якої влаштований молотильний пристрій і ріжучій апарат на ньому, має можливість опускати і піднімати їх. Завдяки тому, що гідроциліндр, який має тракторний візок за рахунок гідросистеми, що має трактор, приводить в дію механізатор. Корекція висоти, на якій відбувається зріз, здійснюється за допомогою гідроциліндрів, які прикріплені на молотильній пристрій, що має можливість кочення. На фіг. 1 описано причіпний зернозбиральний комбайн, який включає транспортний візок (протопип - тракторний візок марки 2ПТС-4М), з якого зняті всі чотири його борти. Тракторний візок включає платформу 1 і раму 2. Повний пристрій, який має тракторний візок на фіг. 1, не описано в зв'язку з тим, що опис має складне і громіздке креслення і відсутня потреба в його описі. Платформа 1, задня частина якої містить влаштований на ній бункер зерна 3 (прототипбункер зерна зернозбирального комбайна СК-5 марки "Нива"). Бункер зерна 3 включає вивантажний шнек 4, його верхня частина знята і замість неї влаштований дах 5 каскадної форми, під яким влаштоване решето 6. Платформа 1, передня частина якої містить механізм приводу робочих органів, які має причіпний зернозбиральний комбайн, включає вал відбору потужності 7, котрий має трактор, який буксирує зернозбиральний комбайн. Трактор може бути різної марки потужності, який буксирує комбайн і забезпечує його роботу. Вал відбору потужності 7, який прикріплений на кардан 8, підвісний кардан 9, кардан 10, які утримує платформа 1, а також влаштований вал 11 з можливістю обертання, на якому жорстко закріплена зірочка 12, яка передає привід до робочих органів, що має бункер зерна 3, а також двострумковий шків 13, попереду якого влаштований шків 14, жорстко закріплений на вал 15, який утримує з можливістю обертання платформа 1. Ззаду, де влаштований двострумковий шків 13, влаштований шків 16, жорстко закріплений на вал 17, який з можливістю обертання утримує платформа 1. Платформа 1 утримує жорстко прикріплений брус 18, до якого на правий бік на його кінець шарнірно прикріплена Г-подібна стійка 19, а ліва сторона бруса 18 утримує шарнірно прикріплену вісь 20, на якій шарнірно з можливістю кочення влаштований молотильний пристрій 21 (прототип молотильний пристрій зернозбирального комбайна СК-5 марки "Нива"). На вісь 20 жорстко закріплений кронштейн 22, на кінці якого шарнірно прикріплений гідроциліндр 23, шток якого шарнірно прикріплений на корпус, який має молотильний пристрій 21. На вісь 20 жорстко закріплена вертикально вгору стійка 24. Верхній кінець стійки 24 і верхній кінець стійки 19 з'єднує трос 25. Внизу по обидві сторони рама 2 має жорстко прикріплений кронштейн 26, до якого жорстко прикріплений брус 27. З правого боку на брус 27 шарнірно прикріплена Г-подібна стійка 28, з лівого боку на брус 27, на його кінець, шарнірно прикріплена вісь 29, на якій жорстко закріплена стійка 30 і подрібнювач соломи 31 (прототип - подрібнювач соломи ПУН-5 зернозбирального комбайна СК-5 марки "Нива"). На фіг.2 описаний поперечний розріз, що має молотильний пристрій 21 і подрібнювач соломи 31. Молотильний пристрій 21 має в передній частині капот 32, який покриває повітропровід 33, на кінець якого влаштоване сопло 34, яке спрямоване на ріжучий апарат 35, влаштований бітер приймальний 36, молотильний барабан 1 UA 116380 U 5 10 15 20 25 30 35 40 45 50 37, підбарабання 38, під яким влаштований шнек 39. З правого боку, де закінчується шнек 39, влаштований вентилятор 40 (фіг. 1). На викидний патрубок 41, який має вентилятор 40, прикріплений гнучкий шланг 42, другий кінець якого прикріплений на сопло 43, яке має бункер зерна 3. Відбійний бітер 44 і відбивач 45 (прототип-патент № 2846 пристрій для збирання не зернової частини врожаю) з'єднує розділова перегородка 46. Вхід в повітропровід 33 перекриває розподільна решітка 47. У верхній частині на молотильний пристрій встановлена викидна труба 48. Подрібнювач соломи 31 включає жолоб 49, встановлений вертикально вгору і прикріплений нижнім кінцем днища шарнірно на корпус, що має подрібнювач соломи 31. До боковин, яка має жолоб по обидві його сторони, прикріплені пружини 50. Подрібнювач соломи включає протиріжучі пластини 51, ріжучий барабан 52, шнек 53, вентилятор 54 (фіг. 1), патрубок 55, пристрій 56 (пристрій для збирання незернової частини врожаю за патентом № 2846), гнучкий шланг зерна 57 і гнучкий шланг соломи 58. У верхній частині бункер 3 має влаштоване викидне сопло 59. З метою, щоб працював бункер в свій технологічний режим, тобто мав обертання зірочки 60 (фіг. 1) вправо, на бункер встановлено додатково 3 зірочки 61,62,63, а приводний ланцюг одягнений знизу зірочки 60. Вивантажувальний шнек, який має бункер 3, в транспортному положенні прикріплює хомут 64, кронштейн 65 якого жорстко утримує стійка 19. Працює причіпний зернозбиральний комбайн завдяки тому, що його буксирує трактор, у якого є кабіна, гідросистема і вал відбору потужності 7. При необхідності солома і полова після обмолоту потрапляє у візок, який буксирує зернозбиральний комбайн. Причеплений зернозбиральний комбайн причеплений за трактор, у якого включений вал відбору потужності 7, передає рух на всі механізми, які має комбайн. Рухаючись, повітряний потік з сопла 34 (фіг. 2) тисне на стеблостій і на ріжучий апарат 35 і зрізану масу бітер приймальний 36 проштовхує в молотильний барабан 37. Молотильний барабан 37, обертаючись, здійснює обмолот і викидає вимолочене зерно крізь щілини підбарабання 38 на шнек 39, який транспортує на вентилятор 40 (фіг. 1). Зерно з домішкою проходить гнучкий шланг 41, розпорошуючись в розтрубі 42, контактує з каскадним дахом 5 який має бункер 3. При контакті каскадний дах зупиняє зерно, у якого відносно більша питома вага, ніж в інших часток потоку, і втративши інерцію, зерно падає на решето 6, накопичуючись в бункер 3. Полову і інші дрібні домішки при контакті з каскадним дахом 5 потік викидає через викидне сопло 50 в тракторний візок або на стерню. Незрізаний стеблостій, подрібнювач соломи 31 (фіг. 2), де його подрібнюючий барабан 52 і протиріжучі пластини 51 подрібнює і відкидає в шнек 53, при цьому полова, яку викидає молотильний пристрій, труба 48 і жолоб 49 направляє в подрібнювач соломи 31, а потім на вентилятор 54 (фіг. 1). Подрібнена маса через патрубок 55 потрапляє на пристрій 56 (пристрій для збирання не зернової частини врожаю за патентом № 2846), в якому зерно, відокремлене від листостеблової маси, через шланг 57 потрапляє в бункер зерна 3. Листостеблова маса через шланг 58 при потребі потрапляє в тракторний візок або на поле. Економічна ефективність виражається в тому, що зернозбиральний комбайн експлуатують 2-3 місяці на рік, а решта часу пори року він не експлуатується, внаслідок чого основні агрегати - двигун, жатка, гідросистема та інші вузли і механізми при невикористанні вимагають догляду та обслуговування, або просто зношуються. Пропонований причіпний зернозбиральний комбайн має продуктивність, яка вища, ніж продуктивність, що має зернозбиральний комбайн "Нива", тому що молотильний пристрій скошує і обмолочує колоски, а решта стеблостою обробляє подрібнювач соломи. У практичному застосуванні, наприклад, коли відсутня потреба соломи, подрібнювач соломи можна від'єднати - зняти брус 27. Причіпний зернозбиральний комбайн має тривалий термін експлуатації, не вимагає кваліфікованого обслуговування і простий в експлуатації. Перспективою його розвитку є потужність, яку має трактор, буксируючи причіпний зернозбиральний комбайн. Пропонований причіпний зернозбиральний комбайн розрахований на трактор, технічні характеристики якого співвідносні з трактором МТЗ-82. Якщо зернозбиральний агрегат включає трактор Т-150К, або інший більш потужний, то молотильний пристрій і подрібнювач соломи, які має причіпний зернозбиральний комбайн, мають бути збільшені на 2-3 штуки, або збільшена їх ширина захоплення залежно від того, яку потужність має буксируючий трактор, а вірніше його вал відбору потужності. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Причіпний зернозбиральний комбайн, що приводиться в рух трактором, який містить двигун, кабіну, гідросистему, вал відбору потужності, причіпний пристрій, за який зачеплений комбайн, що складається з тракторного візка з рамою і платформою, на якій встановлено механізм приводу робочих органів, бункер зерна, поперечно прикріплений до платформи брус, до 2 UA 116380 U 5 10 15 правого кінця якого шарнірно прикріплено вертикальну Г-подібну стійку, а на лівий кінець шарнірно приєднують вісь, на якій жорстко закріплена стійка, верхній кінець якої і верхній кінець Г-подібної стійки з'єднують тросом, на осі, шарнірно, з можливістю кочення, влаштований молотильний пристрій, крім цього під низ рами, з обох її сторін, прикріплений кронштейн, який тримає брус, на правому кінці якого шарнірно закріплено, вертикально в гору, Г-подібну стійку, а на лівому кінці бруса шарнірно встановлено вісь, на якій жорстко закріплений подрібнювач соломи і стійка, верхній кінець якої та верхній кінець Г-подібної стійки з'єднані тросом, який відрізняється тим, що механізм приводу робочих органів з'єднаний з валом відбору потужності, що приводиться в дію двигуном трактора, що буксирує причіпний зернозбиральний комбайн. 2. Причіпний зернозбиральний комбайн за п. 1, який відрізняється тим, що молотильний пристрій містить ріжучий апарат, бітер приймальний, молотильний барабан, підбарабання, шнек, вентилятор, бітер відбійний, розділову перегородку, відбивач, розподільну решітку, повітропровід, сопло. 3. Причіпний зернозбиральний комбайн за п. 1, який відрізняється тим, що дах бункера зерна виготовлений каскадної форми. 3 UA 116380 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
