Малогабаритна молоткова кормодробарка

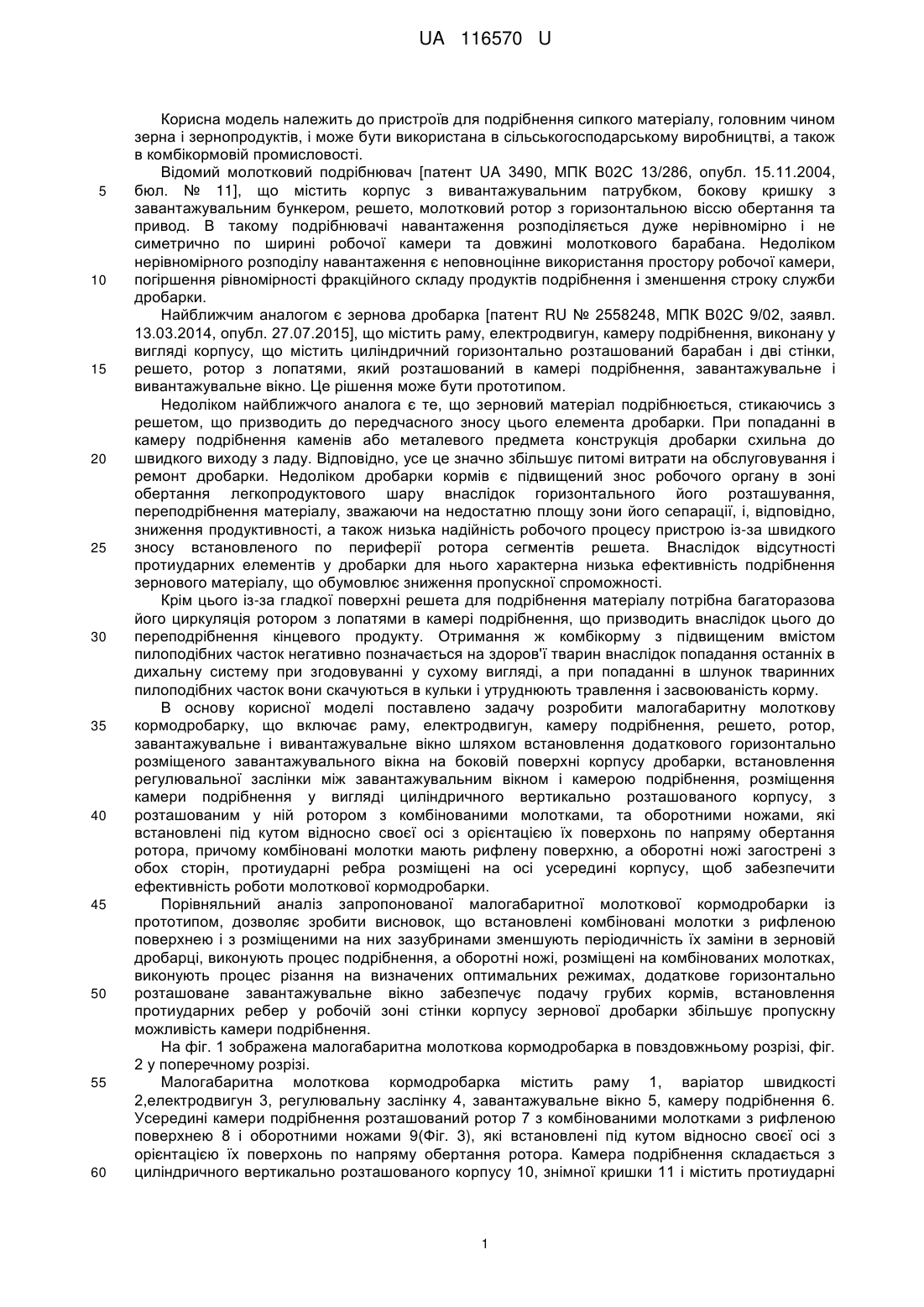

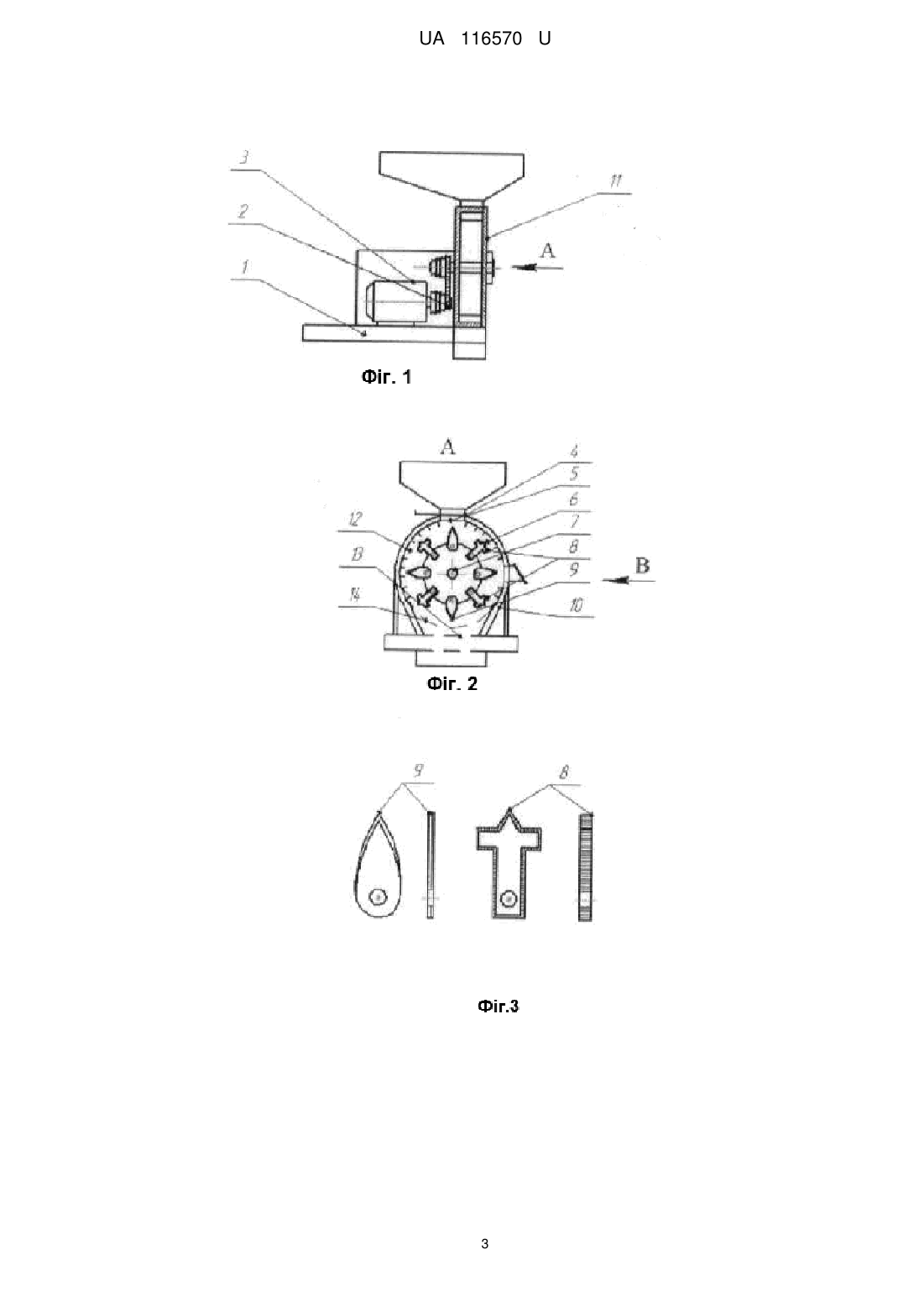

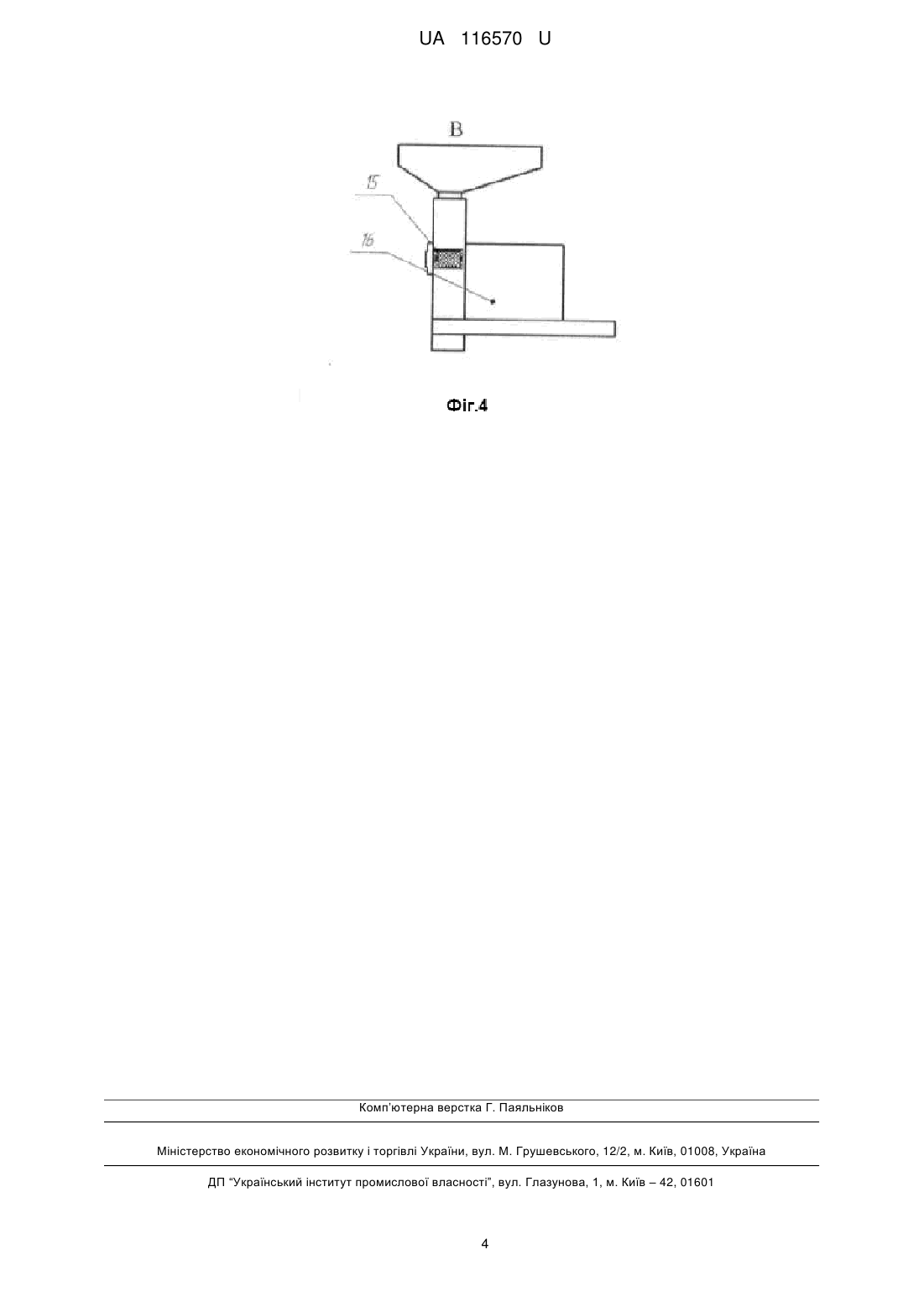

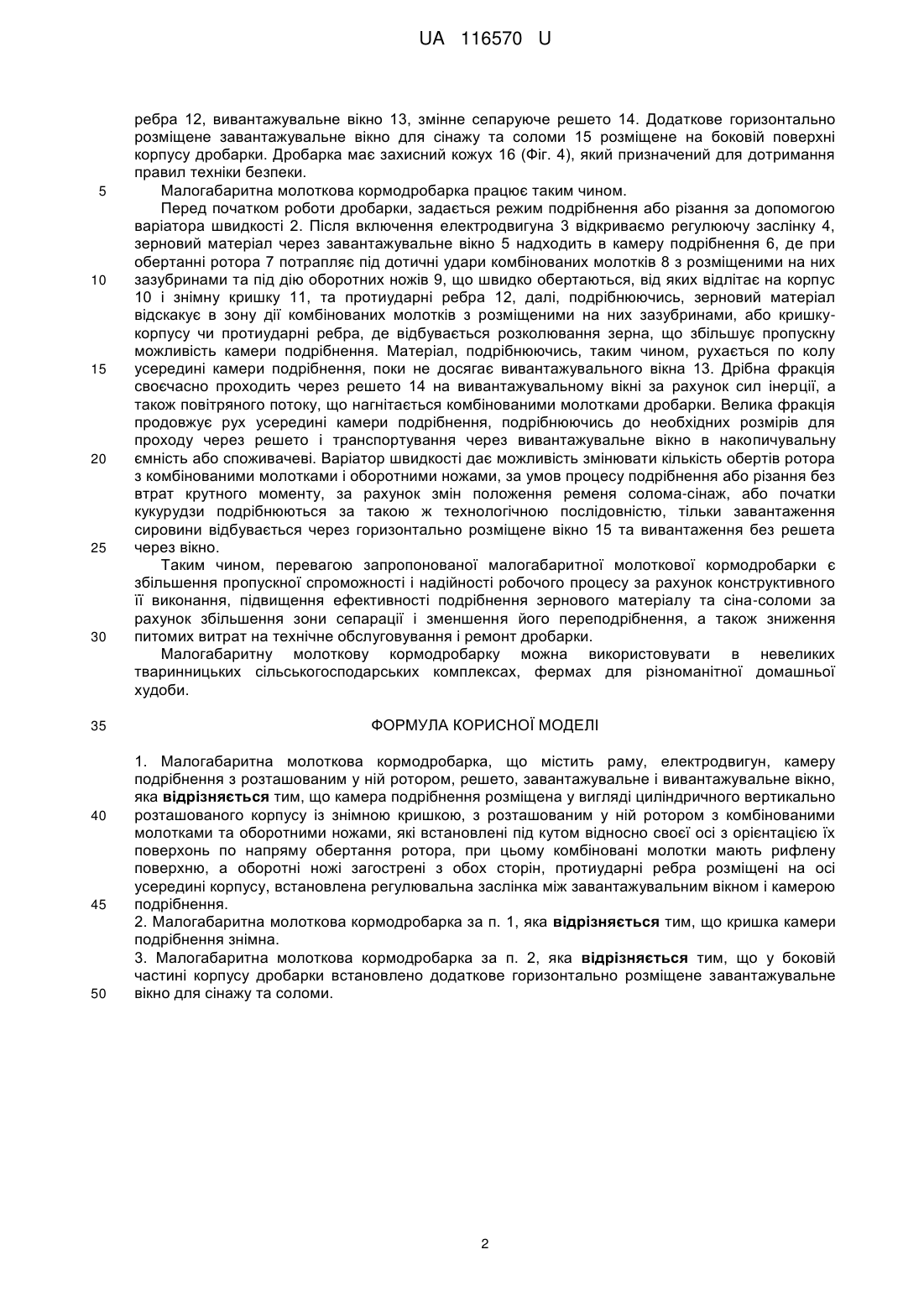

Реферат: UA 116570 U UA 116570 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для подрібнення сипкого матеріалу, головним чином зерна і зернопродуктів, і може бути використана в сільськогосподарському виробництві, а також в комбікормовій промисловості. Відомий молотковий подрібнювач [патент UA 3490, МПК В02С 13/286, опубл. 15.11.2004, бюл. № 11], що містить корпус з вивантажувальним патрубком, бокову кришку з завантажувальним бункером, решето, молотковий ротор з горизонтальною віссю обертання та привод. В такому подрібнювачі навантаження розподіляється дуже нерівномірно і не симетрично по ширині робочої камери та довжині молоткового барабана. Недоліком нерівномірного розподілу навантаження є неповноцінне використання простору робочої камери, погіршення рівномірності фракційного складу продуктів подрібнення і зменшення строку служби дробарки. Найближчим аналогом є зернова дробарка [патент RU № 2558248, МПК В02С 9/02, заявл. 13.03.2014, опубл. 27.07.2015], що містить раму, електродвигун, камеру подрібнення, виконану у вигляді корпусу, що містить циліндричний горизонтально розташований барабан і дві стінки, решето, ротор з лопатями, який розташований в камері подрібнення, завантажувальне і вивантажувальне вікно. Це рішення може бути прототипом. Недоліком найближчого аналога є те, що зерновий матеріал подрібнюється, стикаючись з решетом, що призводить до передчасного зносу цього елемента дробарки. При попаданні в камеру подрібнення каменів або металевого предмета конструкція дробарки схильна до швидкого виходу з ладу. Відповідно, усе це значно збільшує питомі витрати на обслуговування і ремонт дробарки. Недоліком дробарки кормів є підвищений знос робочого органу в зоні обертання легкопродуктового шару внаслідок горизонтального його розташування, переподрібнення матеріалу, зважаючи на недостатню площу зони його сепарації, і, відповідно, зниження продуктивності, а також низька надійність робочого процесу пристрою із-за швидкого зносу встановленого по периферії ротора сегментів решета. Внаслідок відсутності протиударних елементів у дробарки для нього характерна низька ефективність подрібнення зернового матеріалу, що обумовлює зниження пропускної спроможності. Крім цього із-за гладкої поверхні решета для подрібнення матеріалу потрібна багаторазова його циркуляція ротором з лопатями в камері подрібнення, що призводить внаслідок цього до переподрібнення кінцевого продукту. Отримання ж комбікорму з підвищеним вмістом пилоподібних часток негативно позначається на здоров'ї тварин внаслідок попадання останніх в дихальну систему при згодовуванні у сухому вигляді, а при попаданні в шлунок тваринних пилоподібних часток вони скачуються в кульки і утруднюють травлення і засвоюваність корму. В основу корисної моделі поставлено задачу розробити малогабаритну молоткову кормодробарку, що включає раму, електродвигун, камеру подрібнення, решето, ротор, завантажувальне і вивантажувальне вікно шляхом встановлення додаткового горизонтально розміщеного завантажувального вікна на боковій поверхні корпусу дробарки, встановлення регулювальної заслінки між завантажувальним вікном і камерою подрібнення, розміщення камери подрібнення у вигляді циліндричного вертикально розташованого корпусу, з розташованим у ній ротором з комбінованими молотками, та оборотними ножами, які встановлені під кутом відносно своєї осі з орієнтацією їх поверхонь по напряму обертання ротора, причому комбіновані молотки мають рифлену поверхню, а оборотні ножі загострені з обох сторін, протиударні ребра розміщені на осі усередині корпусу, щоб забезпечити ефективність роботи молоткової кормодробарки. Порівняльний аналіз запропонованої малогабаритної молоткової кормодробарки із прототипом, дозволяє зробити висновок, що встановлені комбіновані молотки з рифленою поверхнею і з розміщеними на них зазубринами зменшують періодичність їх заміни в зерновій дробарці, виконують процес подрібнення, а оборотні ножі, розміщені на комбінованих молотках, виконують процес різання на визначених оптимальних режимах, додаткове горизонтально розташоване завантажувальне вікно забезпечує подачу грубих кормів, встановлення протиударних ребер у робочій зоні стінки корпусу зернової дробарки збільшує пропускну можливість камери подрібнення. На фіг. 1 зображена малогабаритна молоткова кормодробарка в повздовжньому розрізі, фіг. 2 у поперечному розрізі. Малогабаритна молоткова кормодробарка містить раму 1, варіатор швидкості 2,електродвигун 3, регулювальну заслінку 4, завантажувальне вікно 5, камеру подрібнення 6. Усередині камери подрібнення розташований ротор 7 з комбінованими молотками з рифленою поверхнею 8 і оборотними ножами 9(Фіг. 3), які встановлені під кутом відносно своєї осі з орієнтацією їх поверхонь по напряму обертання ротора. Камера подрібнення складається з циліндричного вертикально розташованого корпусу 10, знімної кришки 11 і містить протиударні 1 UA 116570 U 5 10 15 20 25 30 35 40 45 50 ребра 12, вивантажувальне вікно 13, змінне сепаруюче решето 14. Додаткове горизонтально розміщене завантажувальне вікно для сінажу та соломи 15 розміщене на боковій поверхні корпусу дробарки. Дробарка має захисний кожух 16 (Фіг. 4), який призначений для дотримання правил техніки безпеки. Малогабаритна молоткова кормодробарка працює таким чином. Перед початком роботи дробарки, задається режим подрібнення або різання за допомогою варіатора швидкості 2. Після включення електродвигуна 3 відкриваємо регулюючу заслінку 4, зерновий матеріал через завантажувальне вікно 5 надходить в камеру подрібнення 6, де при обертанні ротора 7 потрапляє під дотичні удари комбінованих молотків 8 з розміщеними на них зазубринами та під дію оборотних ножів 9, що швидко обертаються, від яких відлітає на корпус 10 і знімну кришку 11, та протиударні ребра 12, далі, подрібнюючись, зерновий матеріал відскакує в зону дії комбінованих молотків з розміщеними на них зазубринами, або кришкукорпусу чи протиударні ребра, де відбувається розколювання зерна, що збільшує пропускну можливість камери подрібнення. Матеріал, подрібнюючись, таким чином, рухається по колу усередині камери подрібнення, поки не досягає вивантажувального вікна 13. Дрібна фракція своєчасно проходить через решето 14 на вивантажувальному вікні за рахунок сил інерції, а також повітряного потоку, що нагнітається комбінованими молотками дробарки. Велика фракція продовжує рух усередині камери подрібнення, подрібнюючись до необхідних розмірів для проходу через решето і транспортування через вивантажувальне вікно в накопичувальну ємність або споживачеві. Варіатор швидкості дає можливість змінювати кількість обертів ротора з комбінованими молотками і оборотними ножами, за умов процесу подрібнення або різання без втрат крутного моменту, за рахунок змін положення ременя солома-сінаж, або початки кукурудзи подрібнюються за такою ж технологічною послідовністю, тільки завантаження сировини відбувається через горизонтально розміщене вікно 15 та вивантаження без решета через вікно. Таким чином, перевагою запропонованої малогабаритної молоткової кормодробарки є збільшення пропускної спроможності і надійності робочого процесу за рахунок конструктивного її виконання, підвищення ефективності подрібнення зернового матеріалу та сіна-соломи за рахунок збільшення зони сепарації і зменшення його переподрібнення, а також зниження питомих витрат на технічне обслуговування і ремонт дробарки. Малогабаритну молоткову кормодробарку можна використовувати в невеликих тваринницьких сільськогосподарських комплексах, фермах для різноманітної домашньої худоби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Малогабаритна молоткова кормодробарка, що містить раму, електродвигун, камеру подрібнення з розташованим у ній ротором, решето, завантажувальне і вивантажувальне вікно, яка відрізняється тим, що камера подрібнення розміщена у вигляді циліндричного вертикально розташованого корпусу із знімною кришкою, з розташованим у ній ротором з комбінованими молотками та оборотними ножами, які встановлені під кутом відносно своєї осі з орієнтацією їх поверхонь по напряму обертання ротора, при цьому комбіновані молотки мають рифлену поверхню, а оборотні ножі загострені з обох сторін, протиударні ребра розміщені на осі усередині корпусу, встановлена регулювальна заслінка між завантажувальним вікном і камерою подрібнення. 2. Малогабаритна молоткова кормодробарка за п. 1, яка відрізняється тим, що кришка камери подрібнення знімна. 3. Малогабаритна молоткова кормодробарка за п. 2, яка відрізняється тим, що у боковій частині корпусу дробарки встановлено додаткове горизонтально розміщене завантажувальне вікно для сінажу та соломи. 2 UA 116570 U 3 UA 116570 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
