Вібронасос заглибний

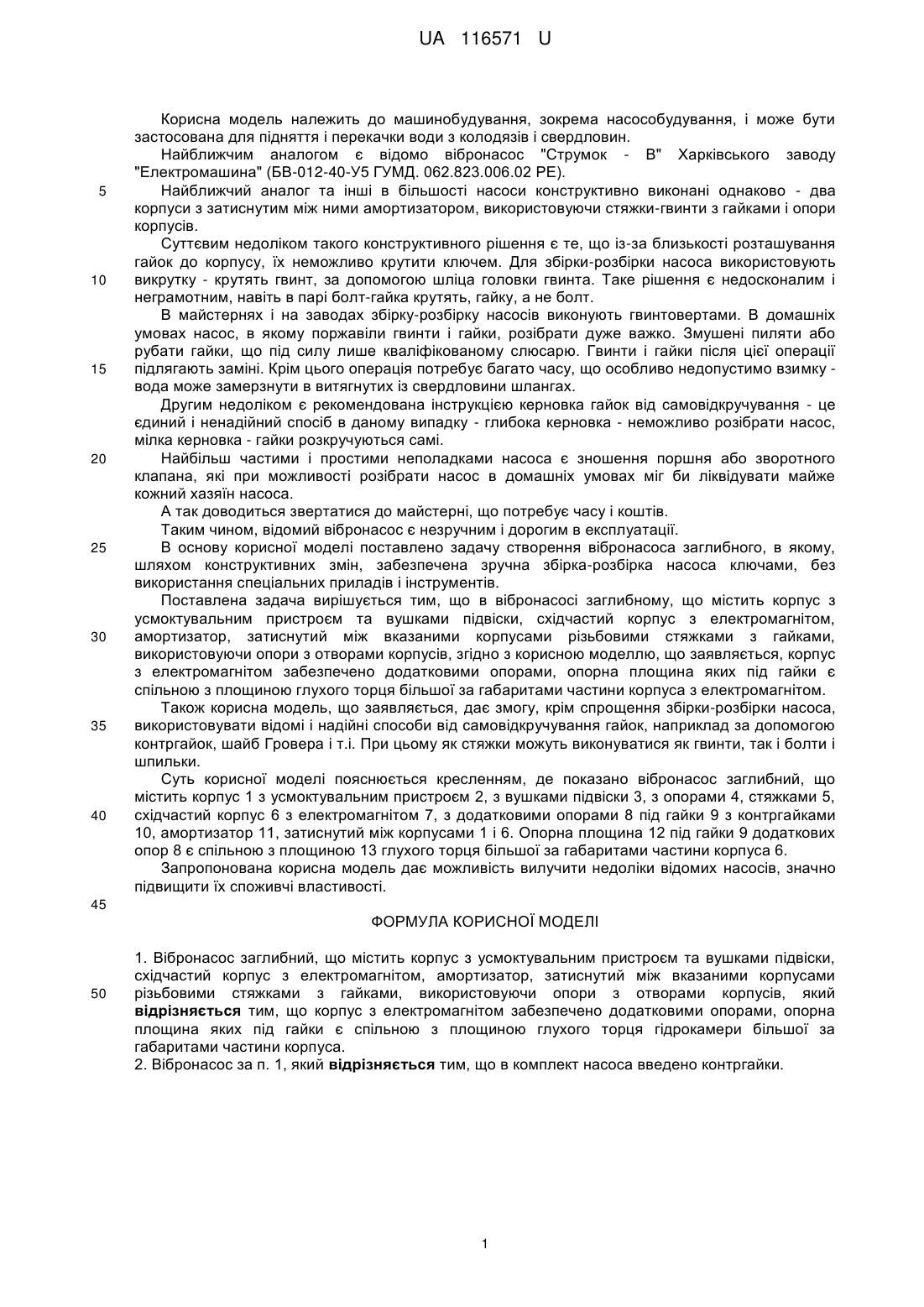

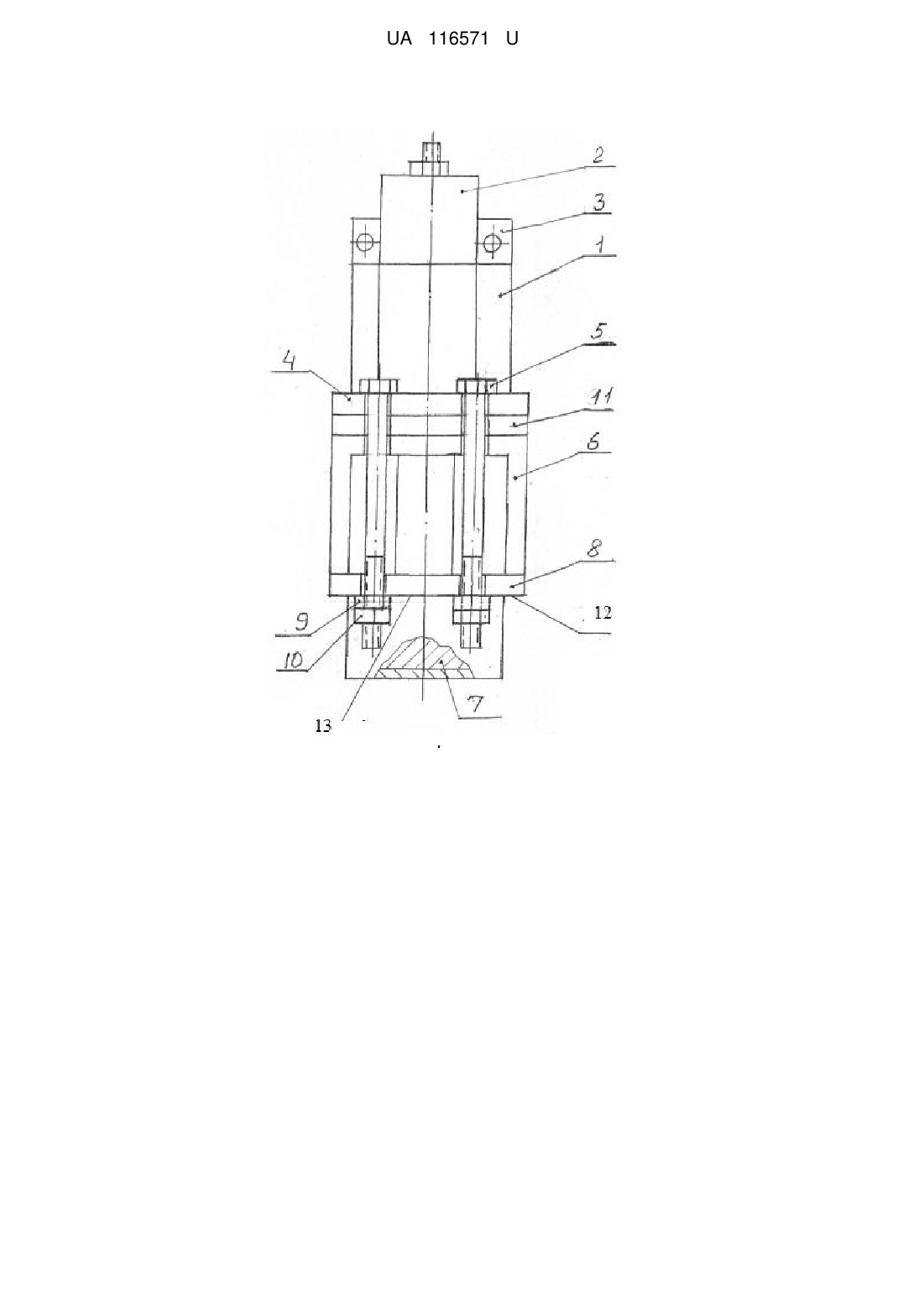

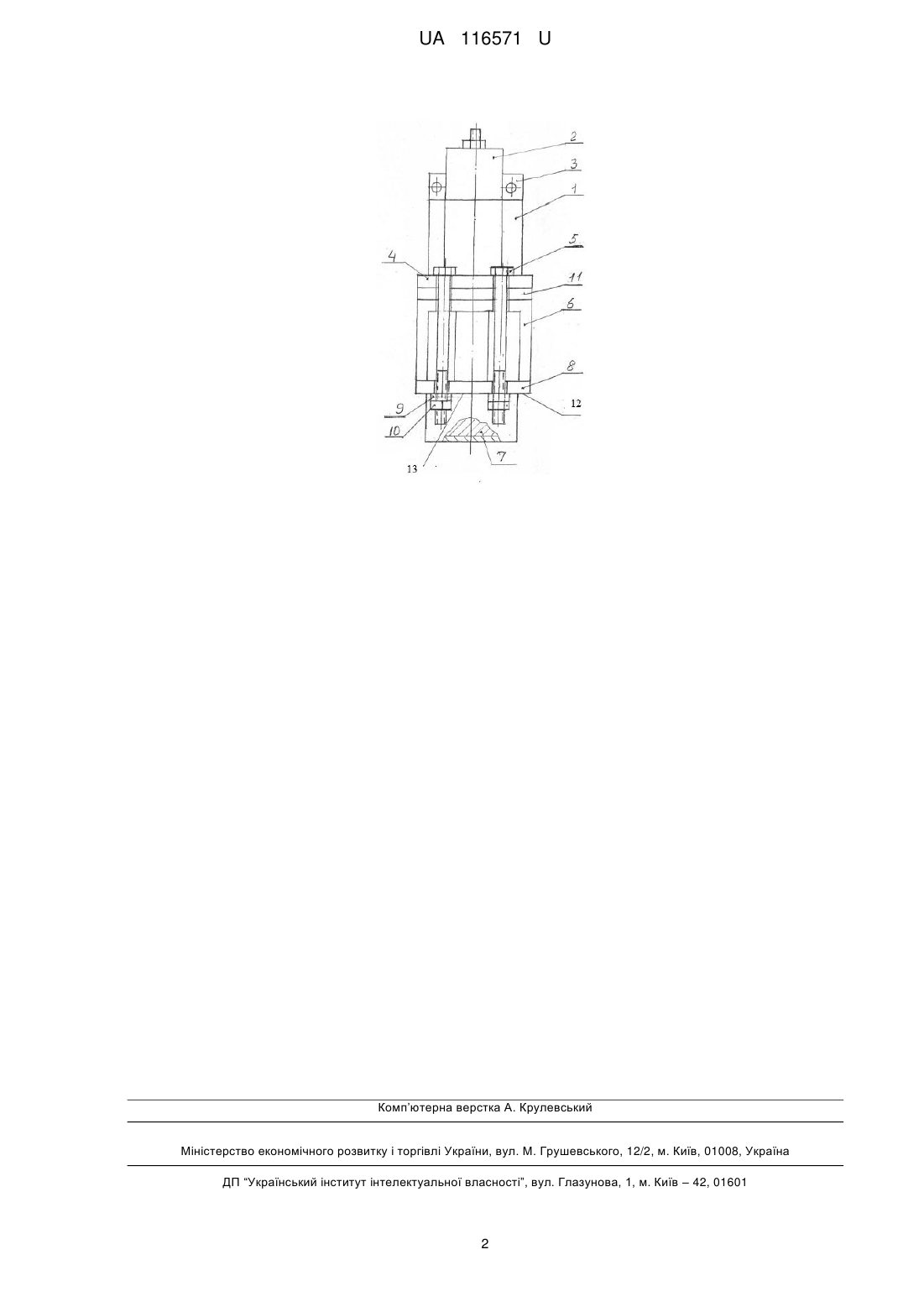

Реферат: UA 116571 U UA 116571 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування, зокрема насособудування, і може бути застосована для підняття і перекачки води з колодязів і свердловин. Найближчим аналогом є відомо вібронасос "Струмок - В" Харківського заводу "Електромашина" (БВ-012-40-У5 ГУМД. 062.823.006.02 РЕ). Найближчий аналог та інші в більшості насоси конструктивно виконані однаково - два корпуси з затиснутим між ними амортизатором, використовуючи стяжки-гвинти з гайками і опори корпусів. Суттєвим недоліком такого конструктивного рішення є те, що із-за близькості розташування гайок до корпусу, їх неможливо крутити ключем. Для збірки-розбірки насоса використовують викрутку - крутять гвинт, за допомогою шліца головки гвинта. Таке рішення є недосконалим і неграмотним, навіть в парі болт-гайка крутять, гайку, а не болт. В майстернях і на заводах збірку-розбірку насосів виконують гвинтовертами. В домашніх умовах насос, в якому поржавіли гвинти і гайки, розібрати дуже важко. Змушені пиляти або рубати гайки, що під силу лише кваліфікованому слюсарю. Гвинти і гайки після цієї операції підлягають заміні. Крім цього операція потребує багато часу, що особливо недопустимо взимку вода може замерзнути в витягнутих із свердловини шлангах. Другим недоліком є рекомендована інструкцією керновка гайок від самовідкручування - це єдиний і ненадійний спосіб в даному випадку - глибока керновка - неможливо розібрати насос, мілка керновка - гайки розкручуються самі. Найбільш частими і простими неполадками насоса є зношення поршня або зворотного клапана, які при можливості розібрати насос в домашніх умовах міг би ліквідувати майже кожний хазяїн насоса. А так доводиться звертатися до майстерні, що потребує часу і коштів. Таким чином, відомий вібронасос є незручним і дорогим в експлуатації. В основу корисної моделі поставлено задачу створення вібронасоса заглибного, в якому, шляхом конструктивних змін, забезпечена зручна збірка-розбірка насоса ключами, без використання спеціальних приладів і інструментів. Поставлена задача вирішується тим, що в вібронасосі заглибному, що містить корпус з усмоктувальним пристроєм та вушками підвіски, східчастий корпус з електромагнітом, амортизатор, затиснутий між вказаними корпусами різьбовими стяжками з гайками, використовуючи опори з отворами корпусів, згідно з корисною моделлю, що заявляється, корпус з електромагнітом забезпечено додатковими опорами, опорна площина яких під гайки є спільною з площиною глухого торця більшої за габаритами частини корпуса з електромагнітом. Також корисна модель, що заявляється, дає змогу, крім спрощення збірки-розбірки насоса, використовувати відомі і надійні способи від самовідкручування гайок, наприклад за допомогою контргайок, шайб Гровера і т.і. При цьому як стяжки можуть виконуватися як гвинти, так і болти і шпильки. Суть корисної моделі пояснюється кресленням, де показано вібронасос заглибний, що містить корпус 1 з усмоктувальним пристроєм 2, з вушками підвіски 3, з опорами 4, стяжками 5, східчастий корпус 6 з електромагнітом 7, з додатковими опорами 8 під гайки 9 з контргайками 10, амортизатор 11, затиснутий між корпусами 1 і 6. Опорна площина 12 під гайки 9 додаткових опор 8 є спільною з площиною 13 глухого торця більшої за габаритами частини корпуса 6. Запропонована корисна модель дає можливість вилучити недоліки відомих насосів, значно підвищити їх споживчі властивості. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Вібронасос заглибний, що містить корпус з усмоктувальним пристроєм та вушками підвіски, східчастий корпус з електромагнітом, амортизатор, затиснутий між вказаними корпусами різьбовими стяжками з гайками, використовуючи опори з отворами корпусів, який відрізняється тим, що корпус з електромагнітом забезпечено додатковими опорами, опорна площина яких під гайки є спільною з площиною глухого торця гідрокамери більшої за габаритами частини корпуса. 2. Вібронасос за п. 1, який відрізняється тим, що в комплект насоса введено контргайки. 1 UA 116571 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
