Кормодробарка

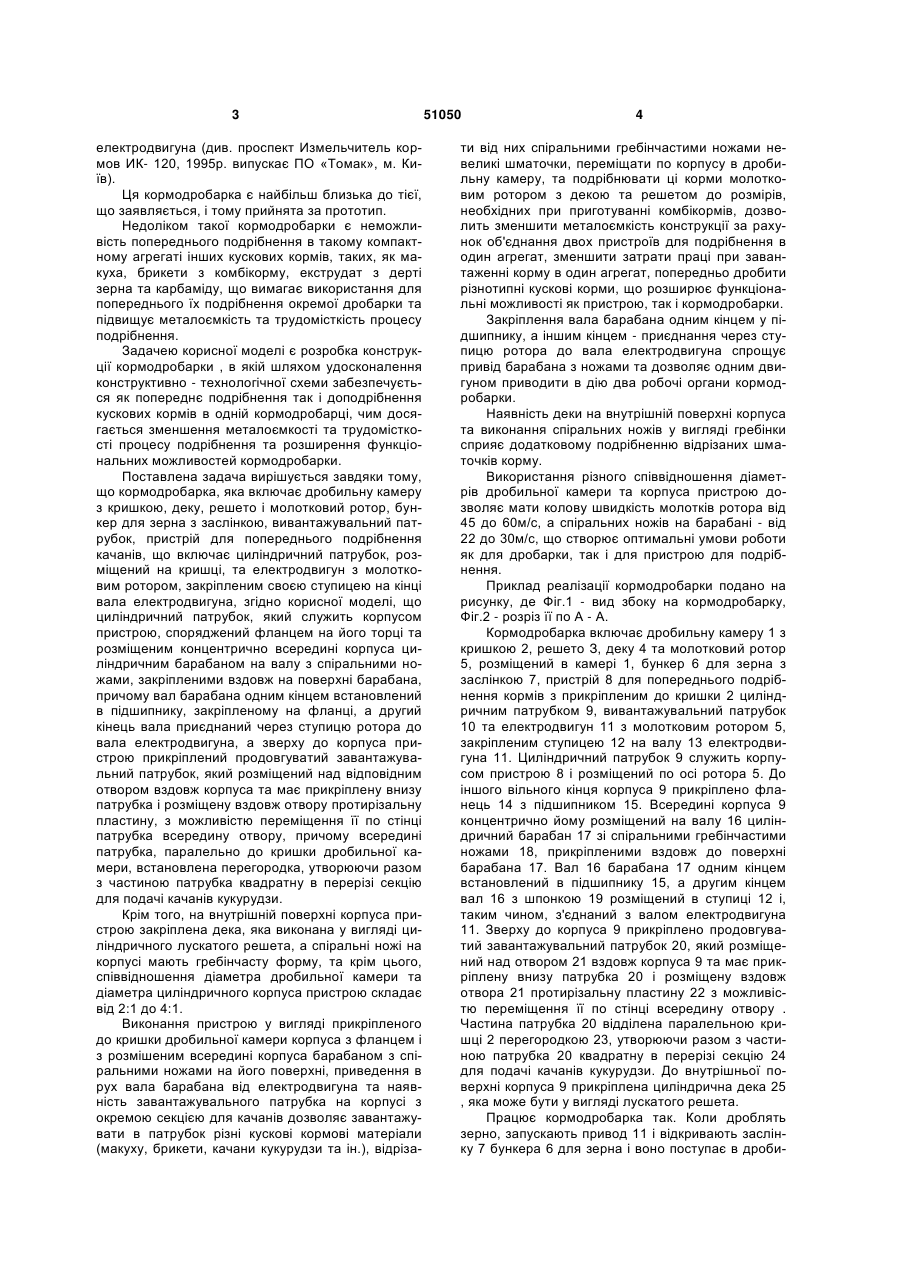

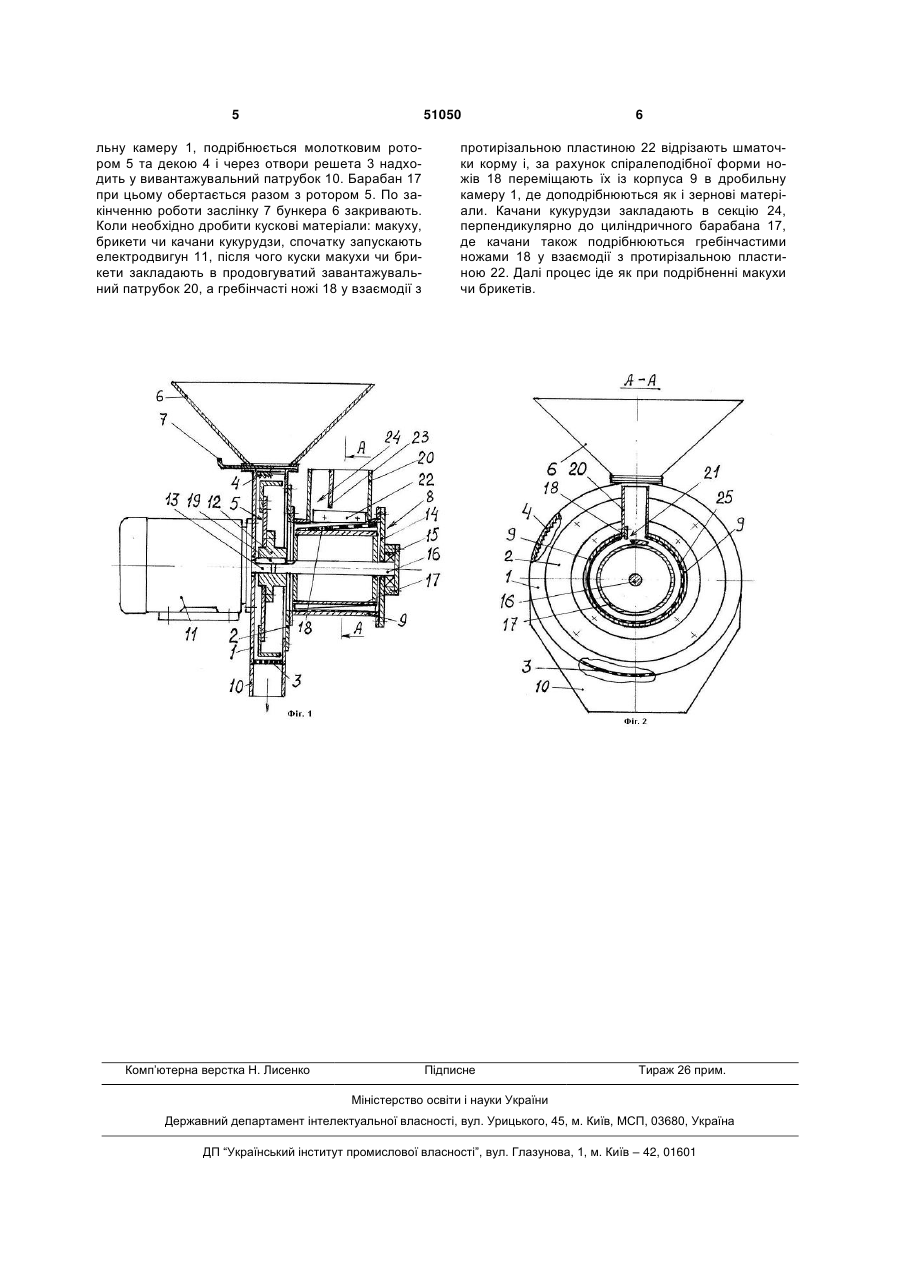

1. Кормодробарка, яка містить дробильну камеру з кришкою, деку, решето і молотковий ротор, бункер для зерна з заслінкою, вивантажувальний патрубок, пристрій для попереднього подрібнення качанів, що містить циліндричний патрубок, розміщений на кришці, та електродвигун з молотковим ротором, закріпленим своєю ступицею на кінці вала електродвигуна, яка відрізняється тим, що циліндричний патрубок, який є корпусом пристрою, оснащений фланцем на його торці та розміщеним концентрично всередині корпусу циліндричним барабаном на валу зі спіральними ножами, закріпленими вздовж на поверхні барабана, причому вал барабана одним кінцем встановлений в під U 1 3 електродвигуна (див. проспект Измельчитель кормов ИК- 120, 1995р. випускає ПО «Томак», м. Київ). Ця кормодробарка є найбільш близька до тієї, що заявляється, і тому прийнята за прототип. Недоліком такої кормодробарки є неможливість попереднього подрібнення в такому компактному агрегаті інших кускових кормів, таких, як макуха, брикети з комбікорму, екструдат з дерті зерна та карбаміду, що вимагає використання для попереднього їх подрібнення окремої дробарки та підвищує металоємкість та трудомісткість процесу подрібнення. Задачею корисної моделі є розробка конструкції кормодробарки , в якій шляхом удосконалення конструктивно - технологічної схеми забезпечується як попереднє подрібнення так і доподрібнення кускових кормів в одній кормодробарці, чим досягається зменшення металоємкості та трудомісткості процесу подрібнення та розширення функціональних можливостей кормодробарки. Поставлена задача вирішується завдяки тому, що кормодробарка, яка включає дробильну камеру з кришкою, деку, решето і молотковий ротор, бункер для зерна з заслінкою, вивантажувальний патрубок, пристрій для попереднього подрібнення качанів, що включає циліндричний патрубок, розміщений на кришці, та електродвигун з молотковим ротором, закріпленим своєю ступицею на кінці вала електродвигуна, згідно корисної моделі, що циліндричний патрубок, який служить корпусом пристрою, споряджений фланцем на його торці та розміщеним концентрично всередині корпуса циліндричним барабаном на валу з спіральними ножами, закріпленими вздовж на поверхні барабана, причому вал барабана одним кінцем встановлений в підшипнику, закріпленому на фланці, а другий кінець вала приєднаний через ступицю ротора до вала електродвигуна, а зверху до корпуса пристрою прикріплений продовгуватий завантажувальний патрубок, який розміщений над відповідним отвором вздовж корпуса та має прикріплену внизу патрубка і розміщену вздовж отвору протирізальну пластину, з можливістю переміщення її по стінці патрубка всередину отвору, причому всередині патрубка, паралельно до кришки дробильної камери, встановлена перегородка, утворюючи разом з частиною патрубка квадратну в перерізі секцію для подачі качанів кукурудзи. Крім того, на внутрішній поверхні корпуса пристрою закріплена дека, яка виконана у вигляді циліндричного лускатого решета, а спіральні ножі на корпусі мають гребінчасту форму, та крім цього, співвідношення діаметра дробильної камери та діаметра циліндричного корпуса пристрою складає від 2:1 до 4:1. Виконання пристрою у вигляді прикріпленого до кришки дробильної камери корпуса з фланцем і з розмішеним всередині корпуса барабаном з спіральними ножами на його поверхні, приведення в рух вала барабана від електродвигуна та наявність завантажувального патрубка на корпусі з окремою секцією для качанів дозволяє завантажувати в патрубок різні кускові кормові матеріали (макуху, брикети, качани кукурудзи та ін.), відріза 51050 4 ти від них спіральними гребінчастими ножами невеликі шматочки, переміщати по корпусу в дробильну камеру, та подрібнювати ці корми молотковим ротором з декою та решетом до розмірів, необхідних при приготуванні комбікормів, дозволить зменшити металоємкість конструкції за рахунок об'єднання двох пристроїв для подрібнення в один агрегат, зменшити затрати праці при завантаженні корму в один агрегат, попередньо дробити різнотипні кускові корми, що розширює функціональні можливості як пристрою, так і кормодробарки. Закріплення вала барабана одним кінцем у підшипнику, а іншим кінцем - приєднання через ступицю ротора до вала електродвигуна спрощує привід барабана з ножами та дозволяє одним двигуном приводити в дію два робочі органи кормодробарки. Наявність деки на внутрішній поверхні корпуса та виконання спіральних ножів у вигляді гребінки сприяє додатковому подрібненню відрізаних шматочків корму. Використання різного співвідношення діаметрів дробильної камери та корпуса пристрою дозволяє мати колову швидкість молотків ротора від 45 до 60м/с, а спіральних ножів на барабані - від 22 до 30м/с, що створює оптимальні умови роботи як для дробарки, так і для пристрою для подрібнення. Приклад реалізації кормодробарки подано на рисунку, де Фіг.1 - вид збоку на кормодробарку, Фіг.2 - розріз її по А - А. Кормодробарка включає дробильну камеру 1 з кришкою 2, решето З, деку 4 та молотковий ротор 5, розміщений в камері 1, бункер 6 для зерна з заслінкою 7, пристрій 8 для попереднього подрібнення кормів з прикріпленим до кришки 2 циліндричним патрубком 9, вивантажувальний патрубок 10 та електродвигун 11 з молотковим ротором 5, закріпленим ступицею 12 на валу 13 електродвигуна 11. Циліндричний патрубок 9 служить корпусом пристрою 8 і розміщений по осі ротора 5. До іншого вільного кінця корпуса 9 прикріплено фланець 14 з підшипником 15. Всередині корпуса 9 концентрично йому розміщений на валу 16 циліндричний барабан 17 зі спіральними гребінчастими ножами 18, прикріпленими вздовж до поверхні барабана 17. Вал 16 барабана 17 одним кінцем встановлений в підшипнику 15, а другим кінцем вал 16 з шпонкою 19 розміщений в ступиці 12 і, таким чином, з'єднаний з валом електродвигуна 11. Зверху до корпуса 9 прикріплено продовгуватий завантажувальний патрубок 20, який розміщений над отвором 21 вздовж корпуса 9 та має прикріплену внизу патрубка 20 і розміщену вздовж отвора 21 протирізальну пластину 22 з можливістю переміщення її по стінці всередину отвору . Частина патрубка 20 відділена паралельною кришці 2 перегородкою 23, утворюючи разом з частиною патрубка 20 квадратну в перерізі секцію 24 для подачі качанів кукурудзи. До внутрішньої поверхні корпуса 9 прикріплена циліндрична дека 25 , яка може бути у вигляді лускатого решета. Працює кормодробарка так. Коли дроблять зерно, запускають привод 11 і відкривають заслінку 7 бункера 6 для зерна і воно поступає в дроби 5 51050 льну камеру 1, подрібнюється молотковим ротором 5 та декою 4 і через отвори решета 3 надходить у вивантажувальний патрубок 10. Барабан 17 при цьому обертається разом з ротором 5. По закінченню роботи заслінку 7 бункера 6 закривають. Коли необхідно дробити кускові матеріали: макуху, брикети чи качани кукурудзи, спочатку запускають електродвигун 11, після чого куски макухи чи брикети закладають в продовгуватий завантажувальний патрубок 20, а гребінчасті ножі 18 у взаємодії з Комп’ютерна верстка Н. Лиcенко 6 протирізальною пластиною 22 відрізають шматочки корму і, за рахунок спіралеподібної форми ножів 18 переміщають їх із корпуса 9 в дробильну камеру 1, де доподрібнюються як і зернові матеріали. Качани кукурудзи закладають в секцію 24, перпендикулярно до циліндричного барабана 17, де качани також подрібнюються гребінчастими ножами 18 у взаємодії з протирізальною пластиною 22. Далі процес іде як при подрібненні макухи чи брикетів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
