Асинхронний електродвигун з короткозамкненим ротором

Номер патенту: 116745

Опубліковано: 12.06.2017

Автори: Гетя Андрій Миколайович, Биков Микола Іванович

Завантажити PDF файл.

Формула / Реферат

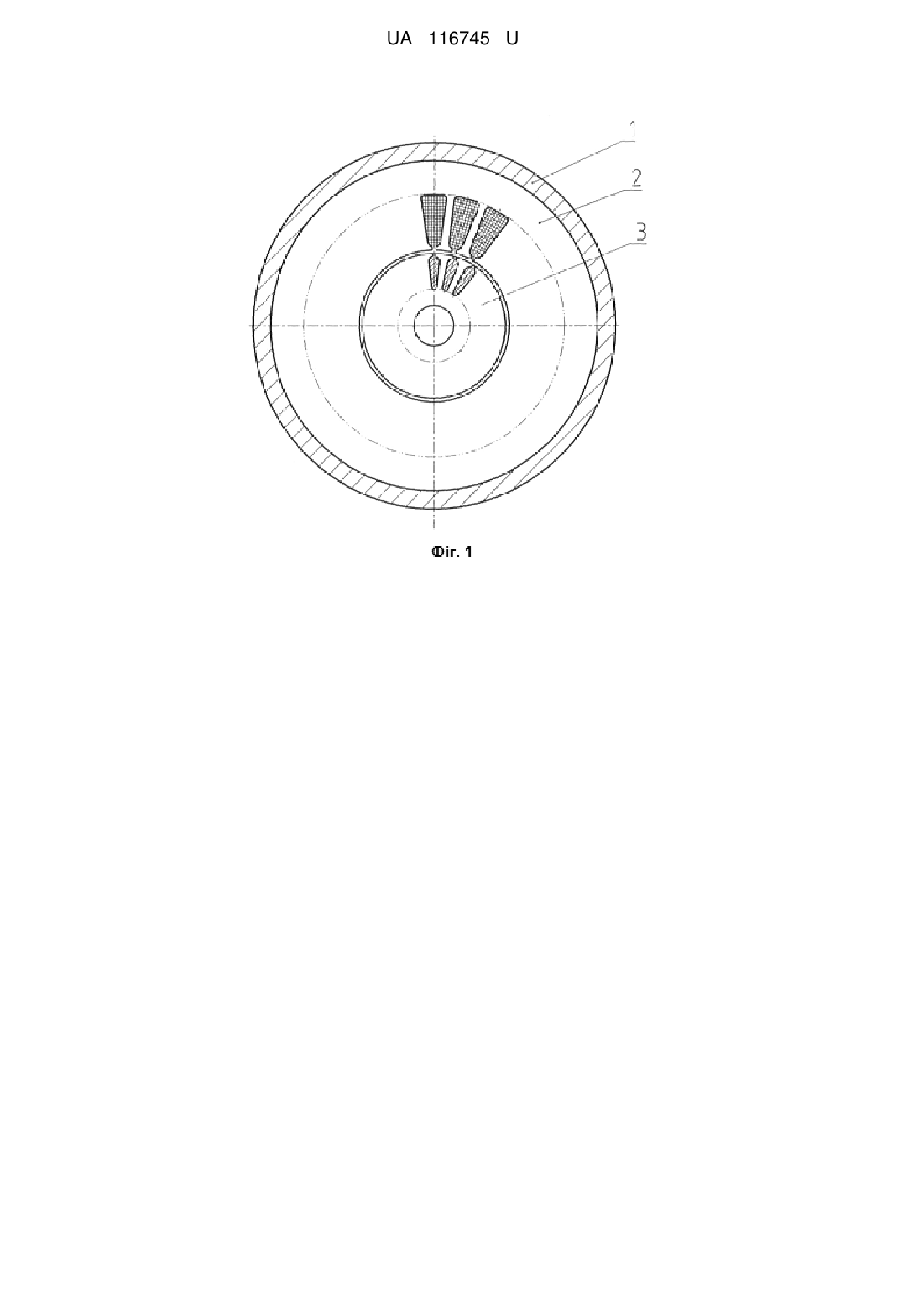

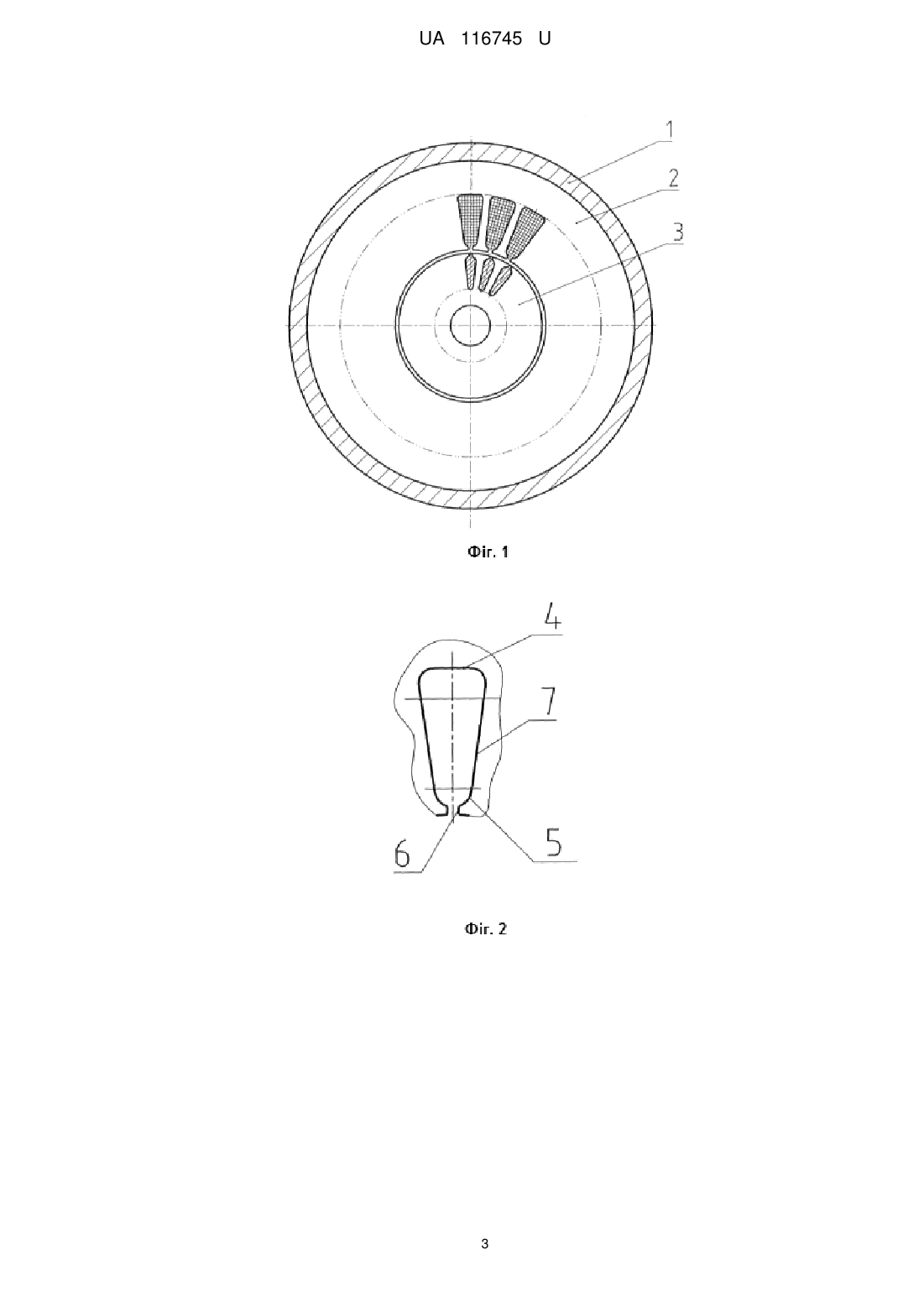

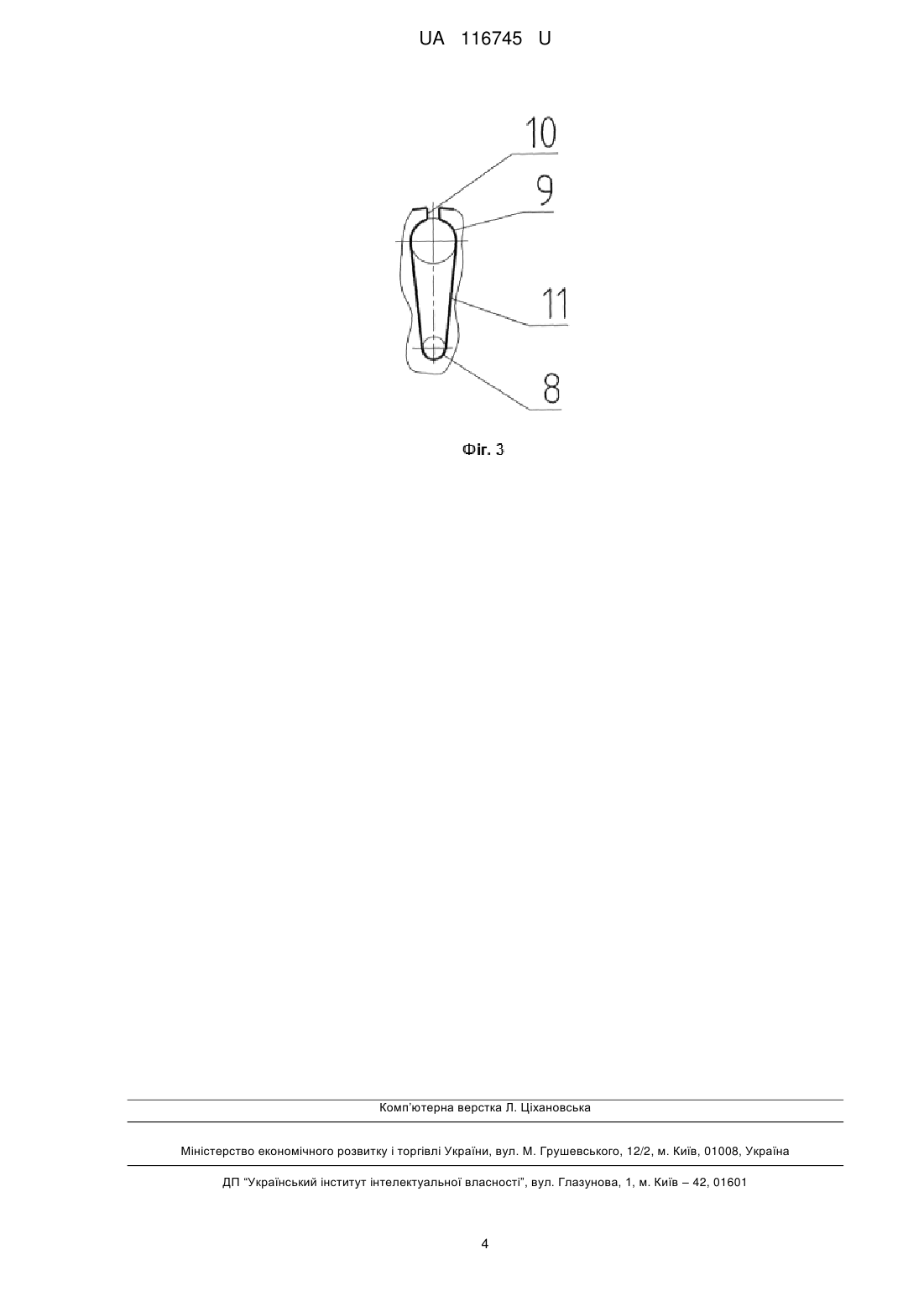

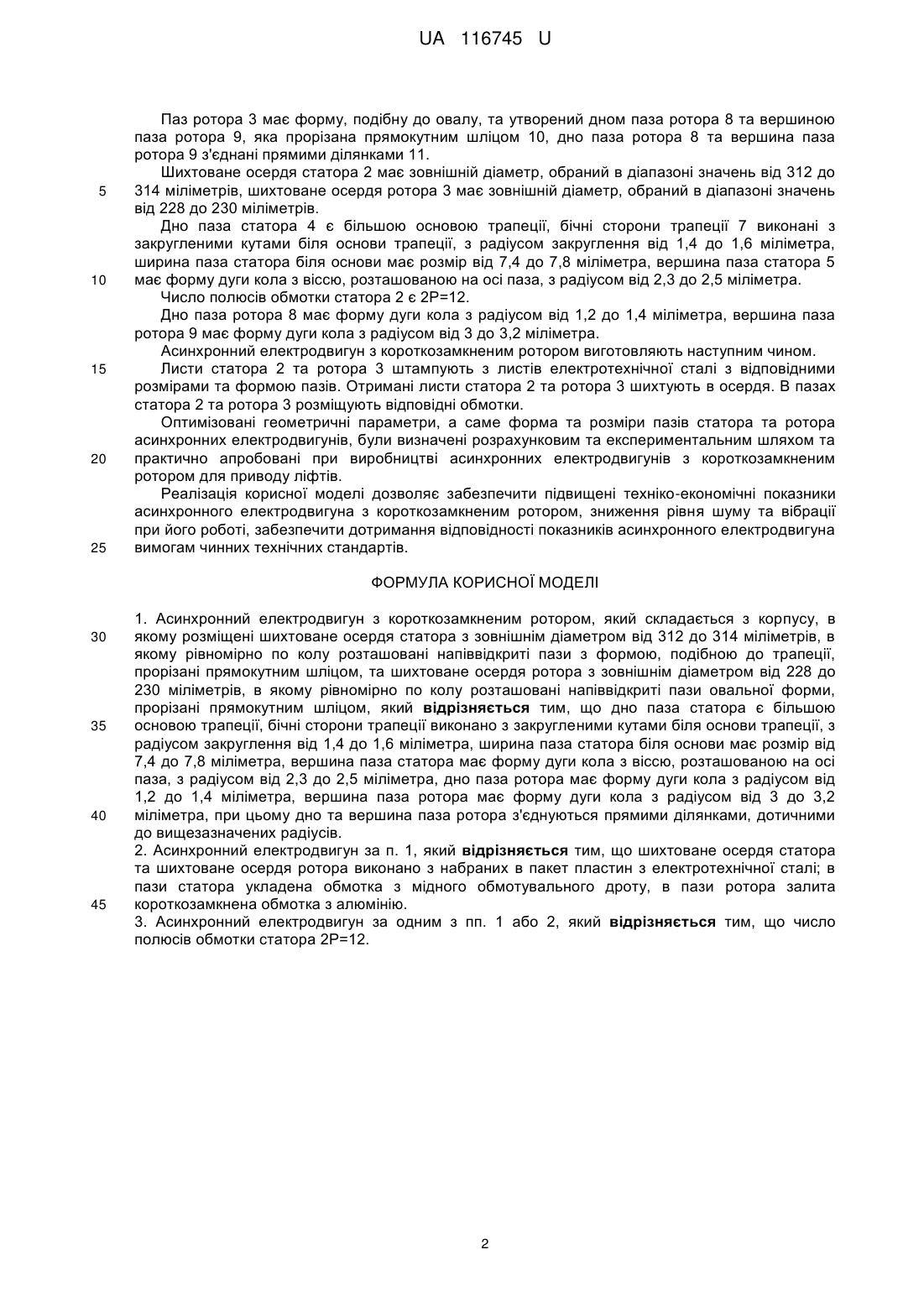

1. Асинхронний електродвигун з короткозамкненим ротором, який складається з корпусу, в якому розміщені шихтоване осердя статора з зовнішнім діаметром від 312 до 314 міліметрів, в якому рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, прорізані прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром від 228 до 230 міліметрів, в якому рівномірно по колу розташовані напіввідкриті пази овальної форми, прорізані прямокутним шліцом, який відрізняється тим, що дно паза статора є більшою основою трапеції, бічні сторони трапеції виконано з закругленими кутами біля основи трапеції, з радіусом закруглення від 1,4 до 1,6 міліметра, ширина паза статора біля основи має розмір від 7,4 до 7,8 міліметра, вершина паза статора має форму дуги кола з віссю, розташованою на осі паза, з радіусом від 2,3 до 2,5 міліметра, дно паза ротора має форму дуги кола з радіусом від 1,2 до 1,4 міліметра, вершина паза ротора має форму дуги кола з радіусом від 3 до 3,2 міліметра, при цьому дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів.

2. Асинхронний електродвигун за п. 1, який відрізняється тим, що шихтоване осердя статора та шихтоване осердя ротора виконано з набраних в пакет пластин з електротехнічної сталі; в пази статора укладена обмотка з мідного обмотувального дроту, в пази ротора залита короткозамкнена обмотка з алюмінію.

3. Асинхронний електродвигун за одним з пп. 1 або 2, який відрізняється тим, що число полюсів обмотки статора 2Р=12.

Текст

Реферат: Асинхронний електродвигун з короткозамкненим ротором складається з корпусу, в якому розміщені шихтоване осердя статора з зовнішнім діаметром від 312 до 314 міліметрів, в якому рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, прорізані прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром від 228 до 230 міліметрів, в якому рівномірно по колу розташовані напіввідкриті пази овальної форми, прорізані прямокутним шліцом. Дно паза статора є більшою основою трапеції, бічні сторони трапеції виконано з закругленими кутами біля основи трапеції, з радіусом закруглення від 1,4 до 1,6 міліметрів, ширина паза статора біля основи має розмір від 7,4 до 7,8 міліметра, вершина паза статора має форму дуги кола з віссю, розташованою на осі паза, з радіусом від 2,3 до 2,5 міліметра, дно паза ротора має форму дуги кола з радіусом від 1,2 до 1,4 міліметра, вершина паза ротора має форму дуги кола з радіусом від 3 до 3,2 міліметрів, при цьому дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів. UA 116745 U (54) АСИНХРОННИЙ ЕЛЕКТРОДВИГУН З КОРОТКОЗАМКНЕНИМ РОТОРОМ UA 116745 U UA 116745 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електромашинобудування, зокрема до конструкції статорів та роторів асинхронних електричних машин, та може бути використана при виробництві асинхронних електродвигунів з короткозамкненим ротором, що, переважно, використовуються для приводу ліфтів. Відомий статор електродвигуна змінного струму [Патент України № 18498, дата подання заявки 10.07.1989, опубліковано 25.12.1997, бюл. № 6, МПК Н02К 1/16], в якому рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, які прорізані прямокутним шліцом. Недоліком відомої конструкції електродвигуна змінного струму є те, що описаний двигун має низький коефіцієнт потужності. Відомий також асинхронний електродвигун [Асинхронные двигатели серии 4А: Справочник /А.Э. Кравчик, М.М. Шлаф, В.И. Афонин, Е.А. Соболенская. - М.: Энергоиздат, 1982 р., - С. 186, електродвигун 4А80В6УЗ], який складається з корпусу, в якому розміщені шихтоване осердя статора, в якому рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, які прорізані прямокутним шліцом, та шихтоване осердя ротора, в якому рівномірно по колу розташовані напіввідкриті пази овальної форми, які прорізані прямокутним шліцом. Недоліком відомого асинхронного електродвигуна є його невеликий коефіцієнт корисної дії та коефіцієнт потужності та значна витрата активних матеріалів (електротехнічної сталі, обмотувальної міді, алюмінію) при його виробництві. В основу корисної моделі поставлена задача створення асинхронного електродвигуна з короткозамкненим ротором, що має покращені техніко-економічні показники, а саме: коефіцієнт корисної дії (ККД) та коефіцієнт потужності (cos φ), кратність пускового та максимального моментів, знижений рівень шуму та вібрації, при одночасному зниженні витрат активних матеріалів (електротехнічної сталі, обмотувальної міді, алюмінію) при його виробництві. Поставлена задача вирішується тим, що в асинхронному електродвигуні з короткозамкненим ротором, який складається з корпусу, в якому розміщені шихтоване осердя статора з зовнішнім діаметром від 312 до 314 міліметрів, в якому рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, прорізані прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром від 228 до 230 міліметрів, в якому рівномірно по колу розташовані напіввідкриті пази овальної форми, прорізані прямокутним шліцом, згідно з корисною моделлю, дно паза статора є більшою основою трапеції, бічні сторони трапеції виконано з закругленими кутами біля основи трапеції, з радіусом закруглення від 1,4 до 1,6 міліметра, ширина паза статора біля основи має розмір від 7,4 до 7,8 міліметра, вершина паза статора має форму дуги кола з віссю, розташованою на осі паза, з радіусом від 2,3 до 2,5 міліметра, дно паза ротора має форму дуги кола з радіусом від 1,2 до 1,4 міліметра, вершина паза ротора має форму дуги кола з радіусом від 3 до 3,2 міліметра, при цьому дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів. Переважним варіантом виконання асинхронного електродвигуна з короткозамкненим ротором є такий, при якому число полюсів обмотки статора 2Р=12. Завдяки тому, що в асинхронному електродвигуні з короткозамкненим ротором описаної вище конструкції використано оптимізовану форму та розміри пазів статора та ротора, а саме: дно паза статора є більшою основою трапеції, бічні сторони трапеції виконано з закругленими кутами біля основи трапеції, з радіусом закруглення від 1,4 до 1,6 міліметра, ширина паза статора біля основи має розмір від 7,4 до 7,8 міліметра, вершина паза статора має форму дуги кола з віссю, розташованою на осі паза, з радіусом від 2,3 до 2,5 міліметра, дно паза ротора має форму дуги кола з радіусом від 1,2 до 1,4 міліметра, вершина паза ротора має форму дуги кола з радіусом від 3 до 3,2 міліметра, при цьому дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів, - забезпечуються підвищені коефіцієнт корисної дії (ККД) та коефіцієнт потужності (cos φ), одночасно зі зниженими витратами використовуваних активних матеріалів при виробництві асинхронного електродвигуна. Корисна модель ілюструється кресленнями, де на фіг. 1 зображений загальний вигляд статора і ротора із пазами, на фіг. 2 - паз листа статора, на фіг. 3 - паз листа ротора. Асинхронний електродвигун з короткозамкненим ротором складається з корпусу 1, в якому розміщений статор 2 з шихтованим осердям статора, утвореним листами статора з пазами, в яких розташована обмотка статора, та ротор 3 з шихтованим осердям ротора, утвореним листами ротора з пазами, в яких розташована короткозамкнена обмотка ротора. Паз статора 2 має форму, подібну до трапеції, та утворений дном паза статора 4 та вершиною паза статора 5, яка прорізана прямокутним шліцом 6, дно паза статора 4 та вершина паза статора 5 з'єднані бічними сторонами 7. 1 UA 116745 U 5 10 15 20 25 Паз ротора 3 має форму, подібну до овалу, та утворений дном паза ротора 8 та вершиною паза ротора 9, яка прорізана прямокутним шліцом 10, дно паза ротора 8 та вершина паза ротора 9 з'єднані прямими ділянками 11. Шихтоване осердя статора 2 має зовнішній діаметр, обраний в діапазоні значень від 312 до 314 міліметрів, шихтоване осердя ротора 3 має зовнішній діаметр, обраний в діапазоні значень від 228 до 230 міліметрів. Дно паза статора 4 є більшою основою трапеції, бічні сторони трапеції 7 виконані з закругленими кутами біля основи трапеції, з радіусом закруглення від 1,4 до 1,6 міліметра, ширина паза статора біля основи має розмір від 7,4 до 7,8 міліметра, вершина паза статора 5 має форму дуги кола з віссю, розташованою на осі паза, з радіусом від 2,3 до 2,5 міліметра. Число полюсів обмотки статора 2 є 2Р=12. Дно паза ротора 8 має форму дуги кола з радіусом від 1,2 до 1,4 міліметра, вершина паза ротора 9 має форму дуги кола з радіусом від 3 до 3,2 міліметра. Асинхронний електродвигун з короткозамкненим ротором виготовляють наступним чином. Листи статора 2 та ротора 3 штампують з листів електротехнічної сталі з відповідними розмірами та формою пазів. Отримані листи статора 2 та ротора 3 шихтують в осердя. В пазах статора 2 та ротора 3 розміщують відповідні обмотки. Оптимізовані геометричні параметри, а саме форма та розміри пазів статора та ротора асинхронних електродвигунів, були визначені розрахунковим та експериментальним шляхом та практично апробовані при виробництві асинхронних електродвигунів з короткозамкненим ротором для приводу ліфтів. Реалізація корисної моделі дозволяє забезпечити підвищені техніко-економічні показники асинхронного електродвигуна з короткозамкненим ротором, зниження рівня шуму та вібрації при його роботі, забезпечити дотримання відповідності показників асинхронного електродвигуна вимогам чинних технічних стандартів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Асинхронний електродвигун з короткозамкненим ротором, який складається з корпусу, в якому розміщені шихтоване осердя статора з зовнішнім діаметром від 312 до 314 міліметрів, в якому рівномірно по колу розташовані напіввідкриті пази з формою, подібною до трапеції, прорізані прямокутним шліцом, та шихтоване осердя ротора з зовнішнім діаметром від 228 до 230 міліметрів, в якому рівномірно по колу розташовані напіввідкриті пази овальної форми, прорізані прямокутним шліцом, який відрізняється тим, що дно паза статора є більшою основою трапеції, бічні сторони трапеції виконано з закругленими кутами біля основи трапеції, з радіусом закруглення від 1,4 до 1,6 міліметра, ширина паза статора біля основи має розмір від 7,4 до 7,8 міліметра, вершина паза статора має форму дуги кола з віссю, розташованою на осі паза, з радіусом від 2,3 до 2,5 міліметра, дно паза ротора має форму дуги кола з радіусом від 1,2 до 1,4 міліметра, вершина паза ротора має форму дуги кола з радіусом від 3 до 3,2 міліметра, при цьому дно та вершина паза ротора з'єднуються прямими ділянками, дотичними до вищезазначених радіусів. 2. Асинхронний електродвигун за п. 1, який відрізняється тим, що шихтоване осердя статора та шихтоване осердя ротора виконано з набраних в пакет пластин з електротехнічної сталі; в пази статора укладена обмотка з мідного обмотувального дроту, в пази ротора залита короткозамкнена обмотка з алюмінію. 3. Асинхронний електродвигун за одним з пп. 1 або 2, який відрізняється тим, що число полюсів обмотки статора 2Р=12. 2 UA 116745 U 3 UA 116745 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: H02K 1/16, H02K 1/26, H02K 17/00

Мітки: асинхронний, електродвигун, короткозамкненим, ротором
