Стаціонарна радіостанція

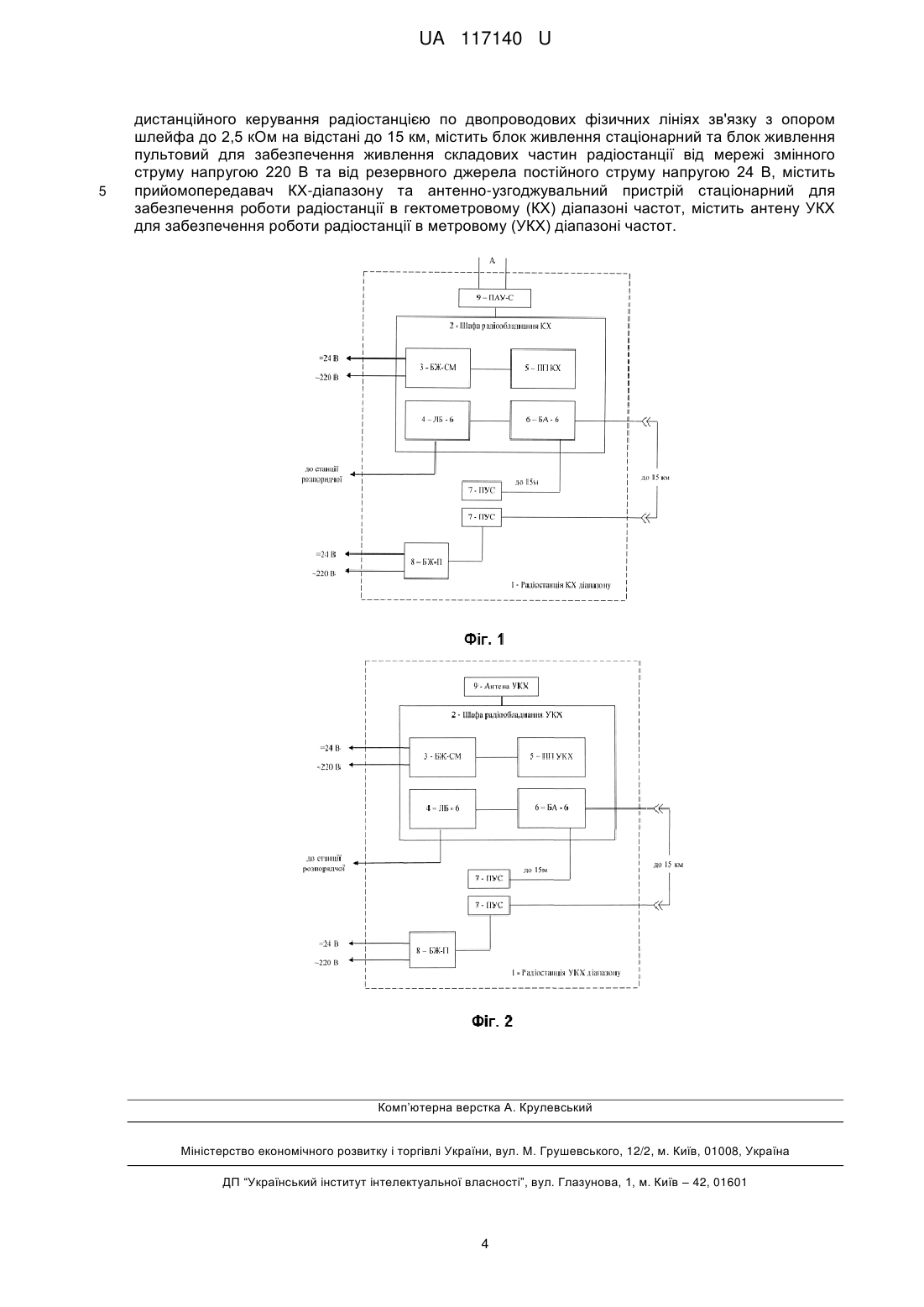

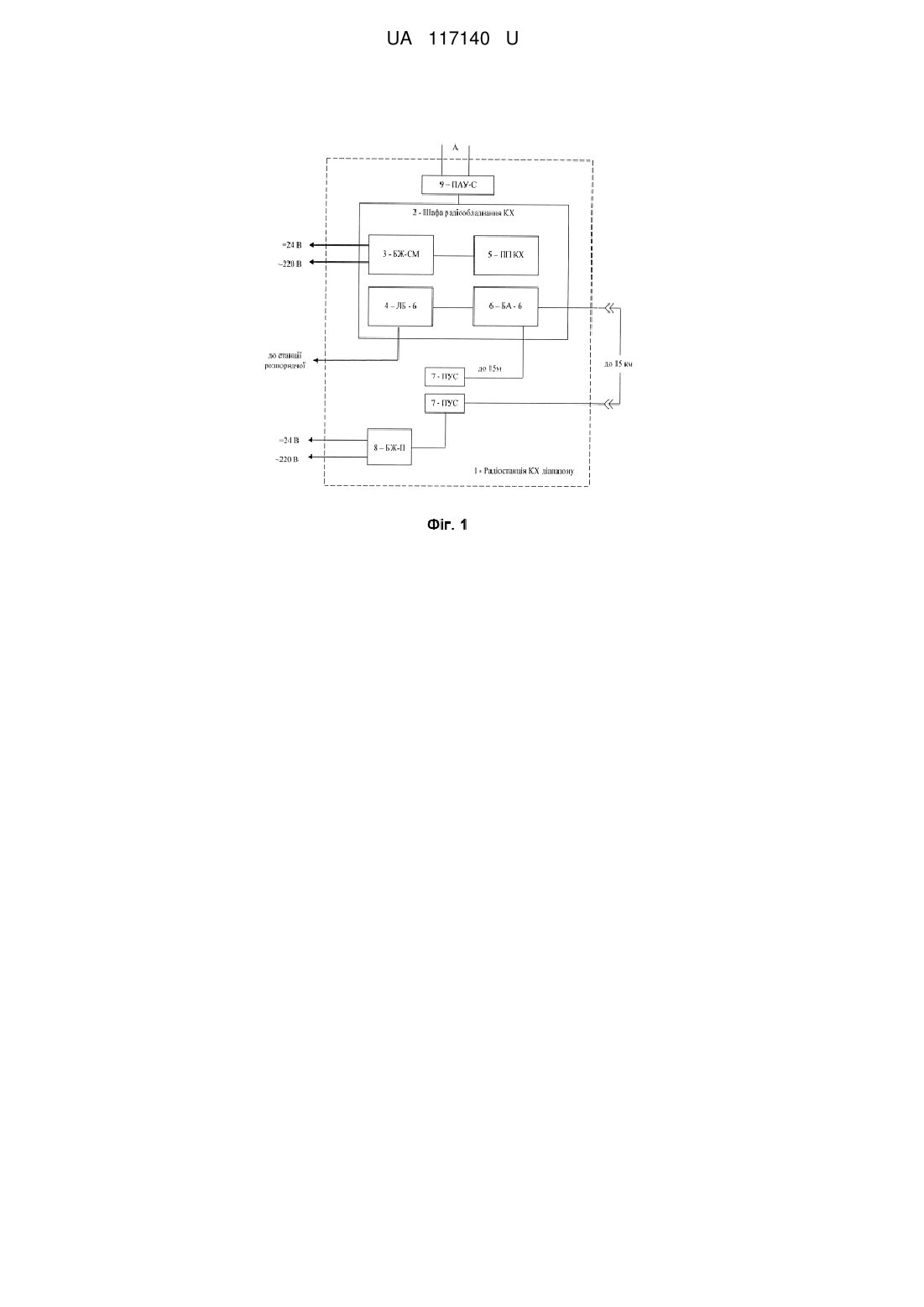

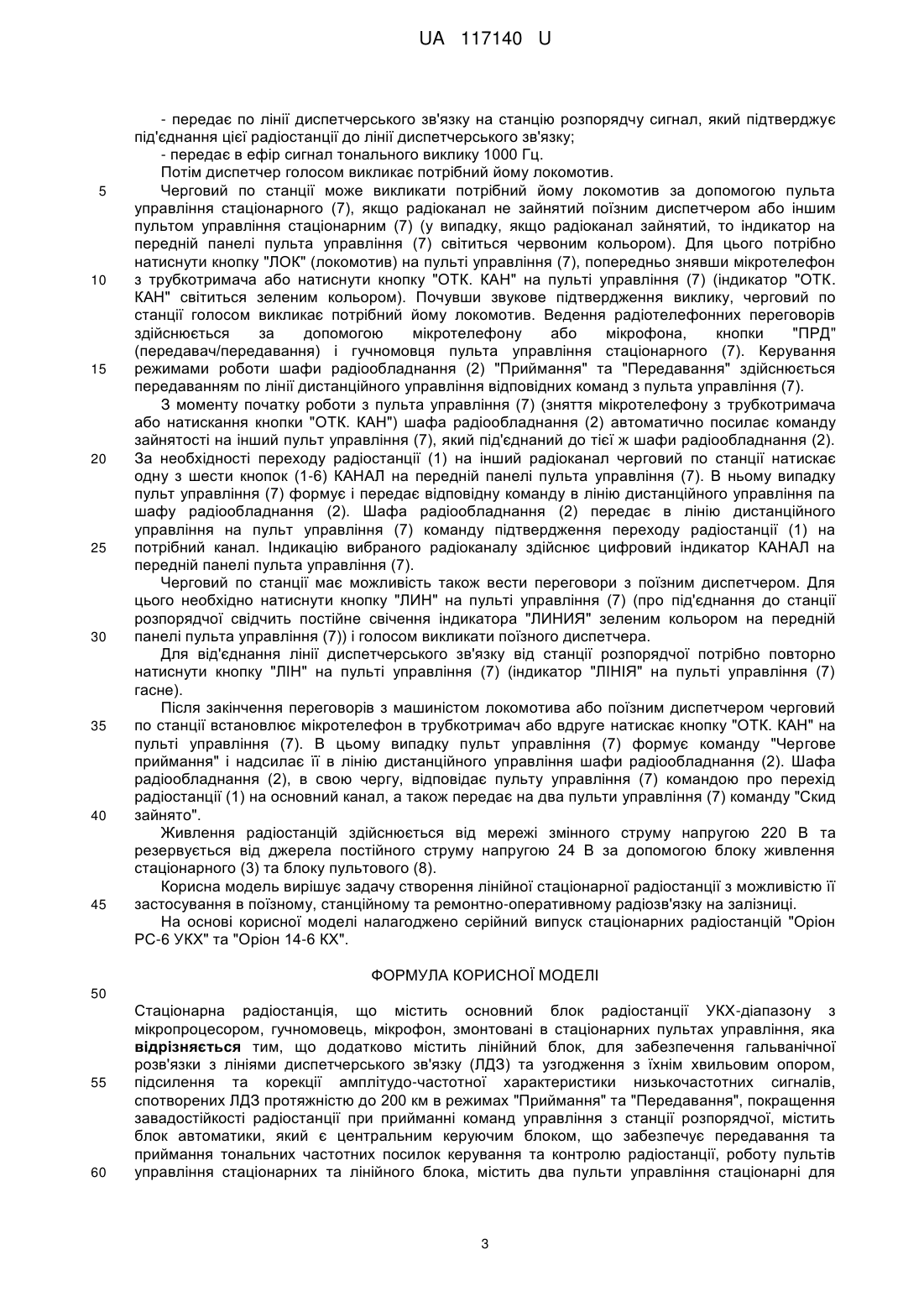

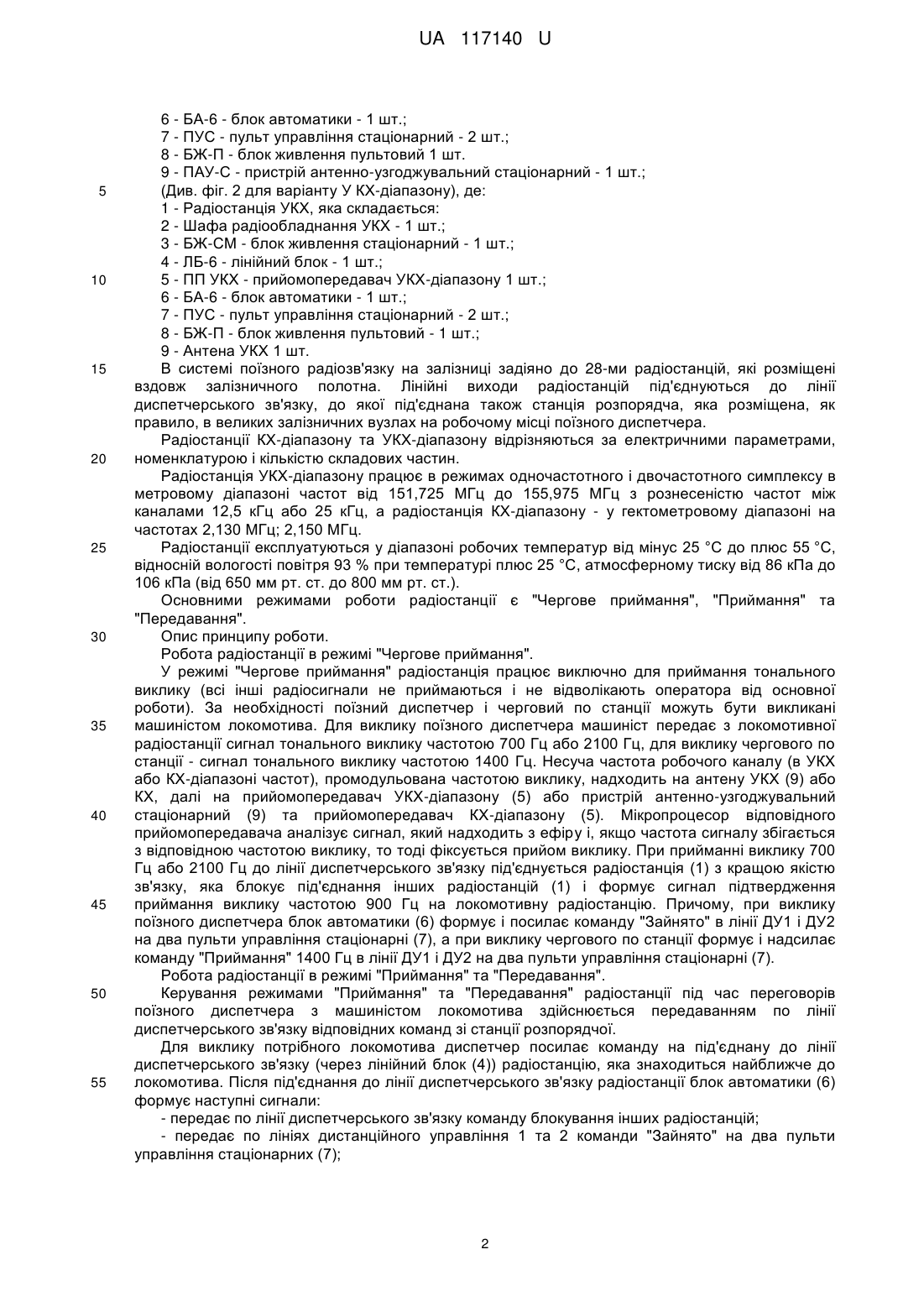

Реферат: Стаціонарна радіостанція містить основний блок радіостанції УКХ-діапазону з мікропроцесором, гучномовець, мікрофон, змонтовані в стаціонарних пультах управління. Додатково радіостанція містить лінійний блок, блок автоматики, два пульти управління стаціонарні, містить блок живлення стаціонарний та блок живлення пультовий, прийомопередавач КХ-діапазону та антенно-узгоджувальний пристрій стаціонарний, антену УКХ. UA 117140 U (12) UA 117140 U UA 117140 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіозв'язку, а саме до стаціонарних радіостанцій з двома стаціонарними пультами керування. Найбільш близькою за суттю є автомобільна радіостанція [патент UA № 69222 U 7 H04B 7/00] з пультом дистанційного керування спеціального призначення, що містить основний блок радіостанції з основним мікропроцесором, гучномовці, пульт дистанційного керування, який підключено до основного блока радіостанції і мікрофон. Вона також містить додатковий мікропроцесор, який включено між пультом дистанційного керування і основним блоком радіостанції, при цьому гучномовці і мікрофон змонтовані автономно від пульта дистанційного керування і основного блока радіостанції. Проте, на відміну від автомобільної радіостанції, корисна модель вирішує задачу створення лінійної стаціонарної радіостанції з можливістю її застосування в поїзному, станційному та ремонтно-оперативному радіозв'язку на залізниці в гектометровому (КХ) та метровому (УКХ) діапазонах частот. Це забезпечується тим, що стаціонарна радіостанція містить основний блок радіостанції (прийомопередавач УКХ), містить прийомопередавач КХ-діапазону, блок автоматики, лінійний блок, блок живлення стаціонарний, які конструктивно розміщені у шафі радіообладнання, два пульти управління стаціонарні, блок живлення пультовий. Поставлена задача вирішується тим, що стаціонарна радіостанція, яка містить основний блок радіостанції УКХ-діапазону з мікропроцесором, гучномовець, мікрофон, змонтовані в пультах управління стаціонарних, згідно з корисною моделлю, додатково містить лінійний блок, для забезпечення гальванічної розв'язки з лініями диспетчерського зв'язку (ЛДЗ) та узгодження з їхнім хвильовим опором, підсилення та корекції амплітудо-частотної характеристики низькочастотних сигналів, спотворених ЛДЗ протяжністю до 200 км в режимах "Приймання" та "Передавання", покращення завадостійкості радіостанції при прийманні команд управління з станції розпорядчої, містить блок автоматики, який є центральним керуючим блоком, що забезпечує передавання та приймання тональних частотних посилок керування та контролю радіостанції, роботу пультів управління стаціонарних та лінійного блока, містить два пульти управління стаціонарні для дистанційного керування радіостанцією по двопроводових фізичних лініях зв'язку з опором шлейфа до 2,5 кОм на відстані до 15 км, містить блок живлення стаціонарний та блок живлення пультовий для забезпечення живлення складових частин радіостанції від мережі змінного струму напругою 220 В та від резервного джерела постійного струму напругою 24 В, містить прийомопередавач КХ-діапазону та антенно-узгоджувальний пристрій стаціонарний для забезпечення роботи радіостанції в гектометровому (КХ) діапазоні частот, містить антену УКХ для забезпечення роботи радіостанції в метровому (УКХ) діапазоні частот. Наявність прийомопередавачів (УКХ та КХ) з мікропроцесорами забезпечує роботу радіостанцій в УКХ та КХ частотних діапазонах відповідно до заданих алгоритмів. Наявністю блоку автоматики, який є центральним керуючим блоком, забезпечується робота приймача тональних сигналів, робота пультів управління та лінійного блока. Наявністю лінійного блоку забезпечується гальванічна розв'язка з лініями зв'язку та узгодження з їхнім хвильовим опором, підсилення та корекція амплітудо-частотної характеристики низькочастотних сигналів, спотворених лінією диспетчерського зв'язку в режимах "Приймання" та "Передавання", покращення завадостійкості радіостанції при прийманні команд управління з станції розпорядчої. Блоки живлення (стаціонарний та пультовий) забезпечують стабілізованою напругою живлення радіостанцію від мережі змінного струму напругою 220 В або від резервного джерела постійного струму напругою 24 В. Пульти управління режимами роботи радіостанції черговими по станції - індикацію цих режимів, підсилення низькочастотних сигналів мікрофонів та підсилення низькочастотного сигналу для гучномовця та трубки. Корисна модельпризначена для зв'язку диспетчерів та чергових по станціях з машиністами поїзних локомотивів, а також для зв'язку керівників ремонтних підрозділів з диспетчерським апаратом відповідних служб. Стаціонарна радіостанція має два основних виконання: - варіант КХ (короткі хвилі) - для роботи в гектометровому діапазоні частот; - варіант УКХ (ультракороткі хвилі) для роботи в метровому діапазоні частот. Корисну модель ілюструє блок-схема радіостанції, яка складається з (Див. фіг. 1 для варіанту КХ-діапазону), де: 1 - Радіостанція КХ, яка складається: 2 - Шафа радіообладнання КХ - 1 шт.; 3 - БЖ-СМ - блок живлення стаціонарний 1 шт.; 4 - ЛБ-6 - лінійний блок - 1 шт.; 5 - ПП КХ - прийомопередавач КХ-діапазону - 1 шт.; 1 UA 117140 U 5 10 15 20 25 30 35 40 45 50 55 6 - БА-6 - блок автоматики - 1 шт.; 7 - ПУС - пульт управління стаціонарний - 2 шт.; 8 - БЖ-П - блок живлення пультовий 1 шт. 9 - ПАУ-С - пристрій антенно-узгоджувальний стаціонарний - 1 шт.; (Див. фіг. 2 для варіанту У КХ-діапазону), де: 1 - Радіостанція УКХ, яка складається: 2 - Шафа радіообладнання УКХ - 1 шт.; 3 - БЖ-СМ - блок живлення стаціонарний - 1 шт.; 4 - ЛБ-6 - лінійний блок - 1 шт.; 5 - ПП УКХ - прийомопередавач УКХ-діапазону 1 шт.; 6 - БА-6 - блок автоматики - 1 шт.; 7 - ПУС - пульт управління стаціонарний - 2 шт.; 8 - БЖ-П - блок живлення пультовий - 1 шт.; 9 - Антена УКХ 1 шт. В системі поїзного радіозв'язку на залізниці задіяно до 28-ми радіостанцій, які розміщені вздовж залізничного полотна. Лінійні виходи радіостанцій під'єднуються до лінії диспетчерського зв'язку, до якої під'єднана також станція розпорядча, яка розміщена, як правило, в великих залізничних вузлах на робочому місці поїзного диспетчера. Радіостанції КХ-діапазону та УКХ-діапазону відрізняються за електричними параметрами, номенклатурою і кількістю складових частин. Радіостанція УКХ-діапазону працює в режимах одночастотного і двочастотного симплексу в метровому діапазоні частот від 151,725 МГц до 155,975 МГц з рознесеністю частот між каналами 12,5 кГц або 25 кГц, а радіостанція КХ-діапазону - у гектометровому діапазоні на частотах 2,130 МГц; 2,150 МГц. Радіостанції експлуатуються у діапазоні робочих температур від мінус 25 °C до плюс 55 °C, відносній вологості повітря 93 % при температурі плюс 25 °C, атмосферному тиску від 86 кПа до 106 кПа (від 650 мм рт. ст. до 800 мм рт. ст.). Основними режимами роботи радіостанції є "Чергове приймання", "Приймання" та "Передавання". Опис принципу роботи. Робота радіостанції в режимі "Чергове приймання". У режимі "Чергове приймання" радіостанція працює виключно для приймання тонального виклику (всі інші радіосигнали не приймаються і не відволікають оператора від основної роботи). За необхідності поїзний диспетчер і черговий по станції можуть бути викликані машиністом локомотива. Для виклику поїзного диспетчера машиніст передає з локомотивної радіостанції сигнал тонального виклику частотою 700 Гц або 2100 Гц, для виклику чергового по станції - сигнал тонального виклику частотою 1400 Гц. Несуча частота робочого каналу (в УКХ або КХ-діапазоні частот), промодульована частотою виклику, надходить на антену УКХ (9) або КХ, далі на прийомопередавач УКХ-діапазону (5) або пристрій антенно-узгоджувальний стаціонарний (9) та прийомопередавач КХ-діапазону (5). Мікропроцесор відповідного прийомопередавача аналізує сигнал, який надходить з ефіру і, якщо частота сигналу збігається з відповідною частотою виклику, то тоді фіксується прийом виклику. При прийманні виклику 700 Гц або 2100 Гц до лінії диспетчерського зв'язку під'єднується радіостанція (1) з кращою якістю зв'язку, яка блокує під'єднання інших радіостанцій (1) і формує сигнал підтвердження приймання виклику частотою 900 Гц на локомотивну радіостанцію. Причому, при виклику поїзного диспетчера блок автоматики (6) формує і посилає команду "Зайнято" в лінії ДУ1 і ДУ2 на два пульти управління стаціонарні (7), а при виклику чергового по станції формує і надсилає команду "Приймання" 1400 Гц в лінії ДУ1 і ДУ2 на два пульти управління стаціонарні (7). Робота радіостанції в режимі "Приймання" та "Передавання". Керування режимами "Приймання" та "Передавання" радіостанції під час переговорів поїзного диспетчера з машиністом локомотива здійснюється передаванням по лінії диспетчерського зв'язку відповідних команд зі станції розпорядчої. Для виклику потрібного локомотива диспетчер посилає команду на під'єднану до лінії диспетчерського зв'язку (через лінійний блок (4)) радіостанцію, яка знаходиться найближче до локомотива. Після під'єднання до лінії диспетчерського зв'язку радіостанції блок автоматики (6) формує наступні сигнали: - передає по лінії диспетчерського зв'язку команду блокування інших радіостанцій; - передає по лініях дистанційного управління 1 та 2 команди "Зайнято" на два пульти управління стаціонарних (7); 2 UA 117140 U 5 10 15 20 25 30 35 40 45 - передає по лінії диспетчерського зв'язку на станцію розпорядчу сигнал, який підтверджує під'єднання цієї радіостанції до лінії диспетчерського зв'язку; - передає в ефір сигнал тонального виклику 1000 Гц. Потім диспетчер голосом викликає потрібний йому локомотив. Черговий по станції може викликати потрібний йому локомотив за допомогою пульта управління стаціонарного (7), якщо радіоканал не зайнятий поїзним диспетчером або іншим пультом управління стаціонарним (7) (у випадку, якщо радіоканал зайнятий, то індикатор на передній панелі пульта управління (7) світиться червоним кольором). Для цього потрібно натиснути кнопку "ЛОК" (локомотив) на пульті управління (7), попередньо знявши мікротелефон з трубкотримача або натиснути кнопку "ОТК. КАН" на пульті управління (7) (індикатор "ОТК. КАН" світиться зеленим кольором). Почувши звукове підтвердження виклику, черговий по станції голосом викликає потрібний йому локомотив. Ведення радіотелефонних переговорів здійснюється за допомогою мікротелефону або мікрофона, кнопки "ПРД" (передавач/передавання) і гучномовця пульта управління стаціонарного (7). Керування режимами роботи шафи радіообладнання (2) "Приймання" та "Передавання" здійснюється передаванням по лінії дистанційного управління відповідних команд з пульта управління (7). З моменту початку роботи з пульта управління (7) (зняття мікротелефону з трубкотримача або натискання кнопки "ОТК. КАН") шафа радіообладнання (2) автоматично посилає команду зайнятості на інший пульт управління (7), який під'єднаний до тієї ж шафи радіообладнання (2). За необхідності переходу радіостанції (1) на інший радіоканал черговий по станції натискає одну з шести кнопок (1-6) КАНАЛ на передній панелі пульта управління (7). В ньому випадку пульт управління (7) формує і передає відповідну команду в лінію дистанційного управління па шафу радіообладнання (2). Шафа радіообладнання (2) передає в лінію дистанційного управління на пульт управління (7) команду підтвердження переходу радіостанції (1) на потрібний канал. Індикацію вибраного радіоканалу здійснює цифровий індикатор КАНАЛ на передній панелі пульта управління (7). Черговий по станції має можливість також вести переговори з поїзним диспетчером. Для цього необхідно натиснути кнопку "ЛИН" на пульті управління (7) (про під'єднання до станції розпорядчої свідчить постійне свічення індикатора "ЛИНИЯ" зеленим кольором на передній панелі пульта управління (7)) і голосом викликати поїзного диспетчера. Для від'єднання лінії диспетчерського зв'язку від станції розпорядчої потрібно повторно натиснути кнопку "ЛІН" на пульті управління (7) (індикатор "ЛІНІЯ" на пульті управління (7) гасне). Після закінчення переговорів з машиністом локомотива або поїзним диспетчером черговий по станції встановлює мікротелефон в трубкотримач або вдруге натискає кнопку "ОТК. КАН" на пульті управління (7). В цьому випадку пульт управління (7) формує команду "Чергове приймання" і надсилає її в лінію дистанційного управління шафи радіообладнання (2). Шафа радіообладнання (2), в свою чергу, відповідає пульту управління (7) командою про перехід радіостанції (1) на основний канал, а також передає на два пульти управління (7) команду "Скид зайнято". Живлення радіостанцій здійснюється від мережі змінного струму напругою 220 В та резервується від джерела постійного струму напругою 24 В за допомогою блоку живлення стаціонарного (3) та блоку пультового (8). Корисна модель вирішує задачу створення лінійної стаціонарної радіостанції з можливістю її застосування в поїзному, станційному та ремонтно-оперативному радіозв'язку на залізниці. На основі корисної моделі налагоджено серійний випуск стаціонарних радіостанцій "Оріон РС-6 УКХ" та "Оріон 14-6 КХ". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Стаціонарна радіостанція, що містить основний блок радіостанції УКХ-діапазону з мікропроцесором, гучномовець, мікрофон, змонтовані в стаціонарних пультах управління, яка відрізняється тим, що додатково містить лінійний блок, для забезпечення гальванічної розв'язки з лініями диспетчерського зв'язку (ЛДЗ) та узгодження з їхнім хвильовим опором, підсилення та корекції амплітудо-частотної характеристики низькочастотних сигналів, спотворених ЛДЗ протяжністю до 200 км в режимах "Приймання" та "Передавання", покращення завадостійкості радіостанції при прийманні команд управління з станції розпорядчої, містить блок автоматики, який є центральним керуючим блоком, що забезпечує передавання та приймання тональних частотних посилок керування та контролю радіостанції, роботу пультів управління стаціонарних та лінійного блока, містить два пульти управління стаціонарні для 3 UA 117140 U 5 дистанційного керування радіостанцією по двопроводових фізичних лініях зв'язку з опором шлейфа до 2,5 кОм на відстані до 15 км, містить блок живлення стаціонарний та блок живлення пультовий для забезпечення живлення складових частин радіостанції від мережі змінного струму напругою 220 В та від резервного джерела постійного струму напругою 24 В, містить прийомопередавач КХ-діапазону та антенно-узгоджувальний пристрій стаціонарний для забезпечення роботи радіостанції в гектометровому (КХ) діапазоні частот, містить антену УКХ для забезпечення роботи радіостанції в метровому (УКХ) діапазоні частот. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
