Спосіб управління вентиляційною установкою

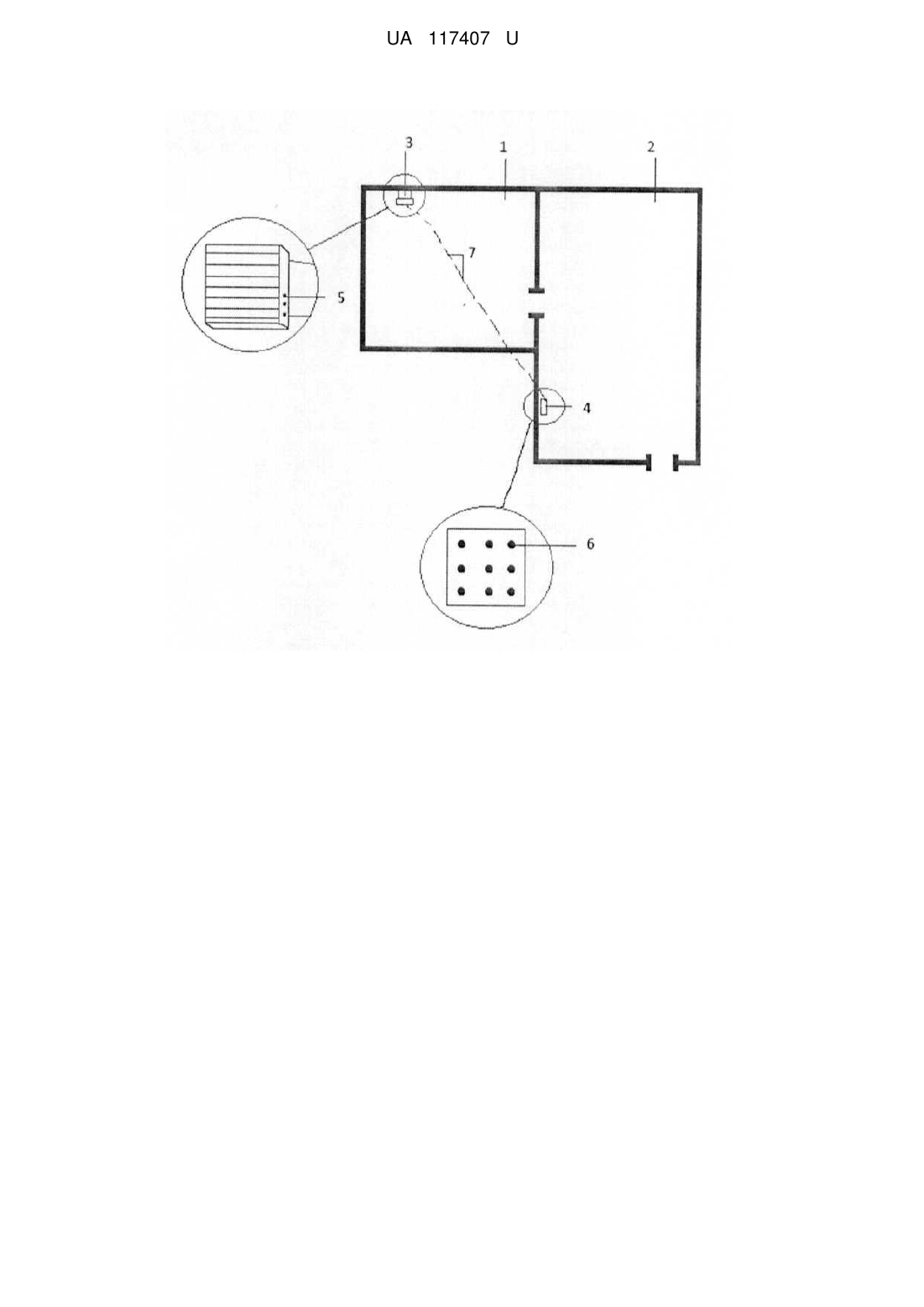

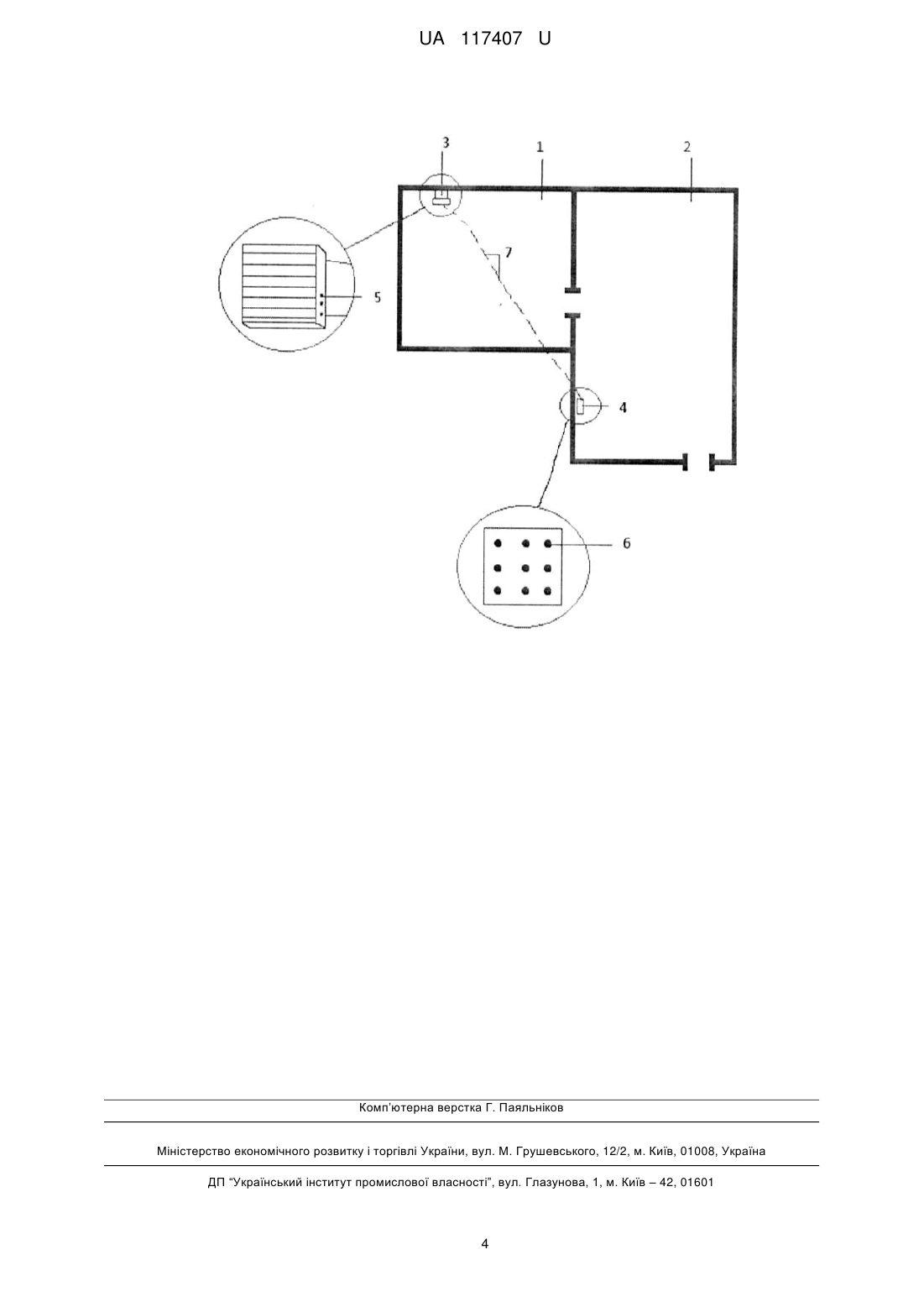

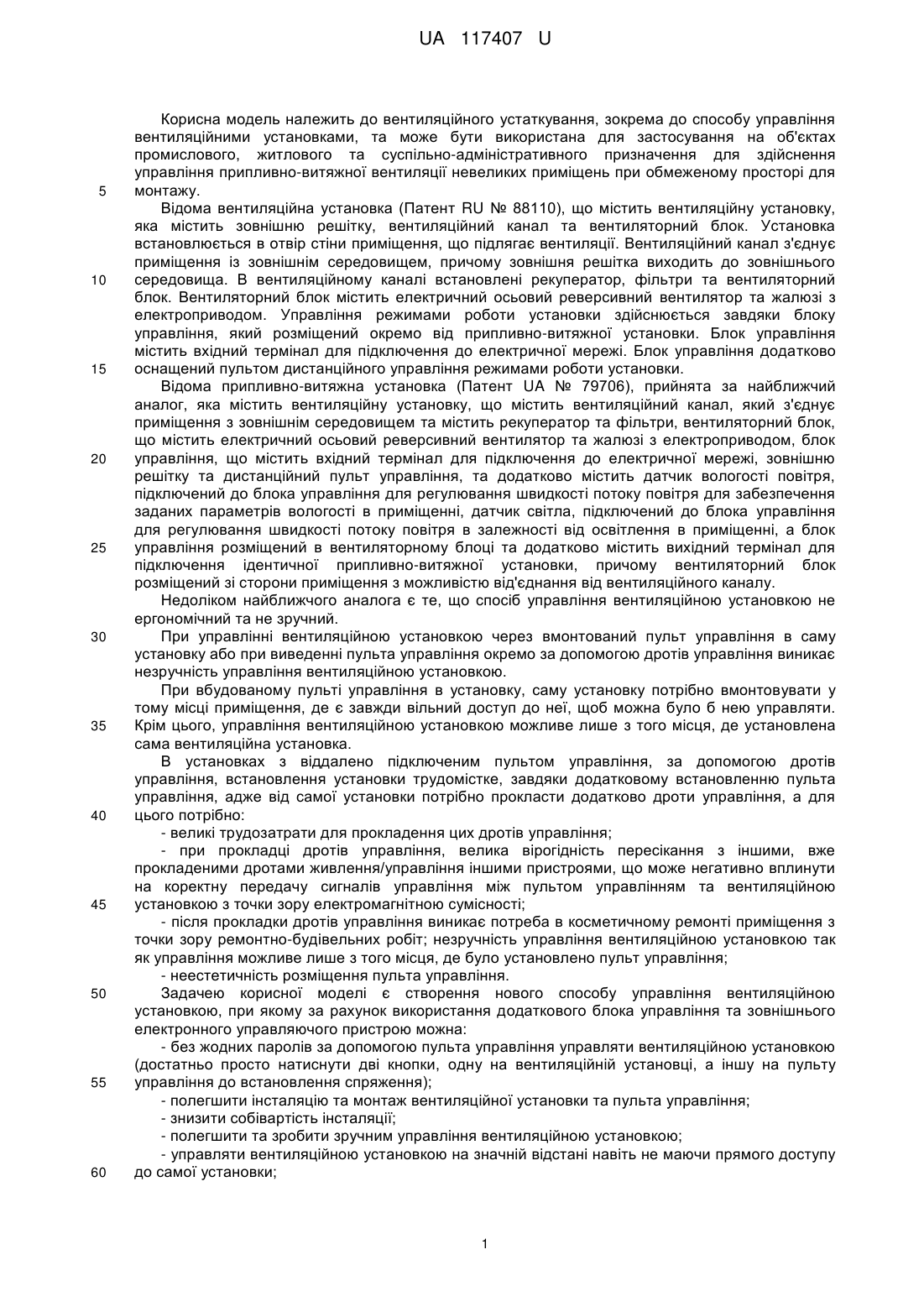

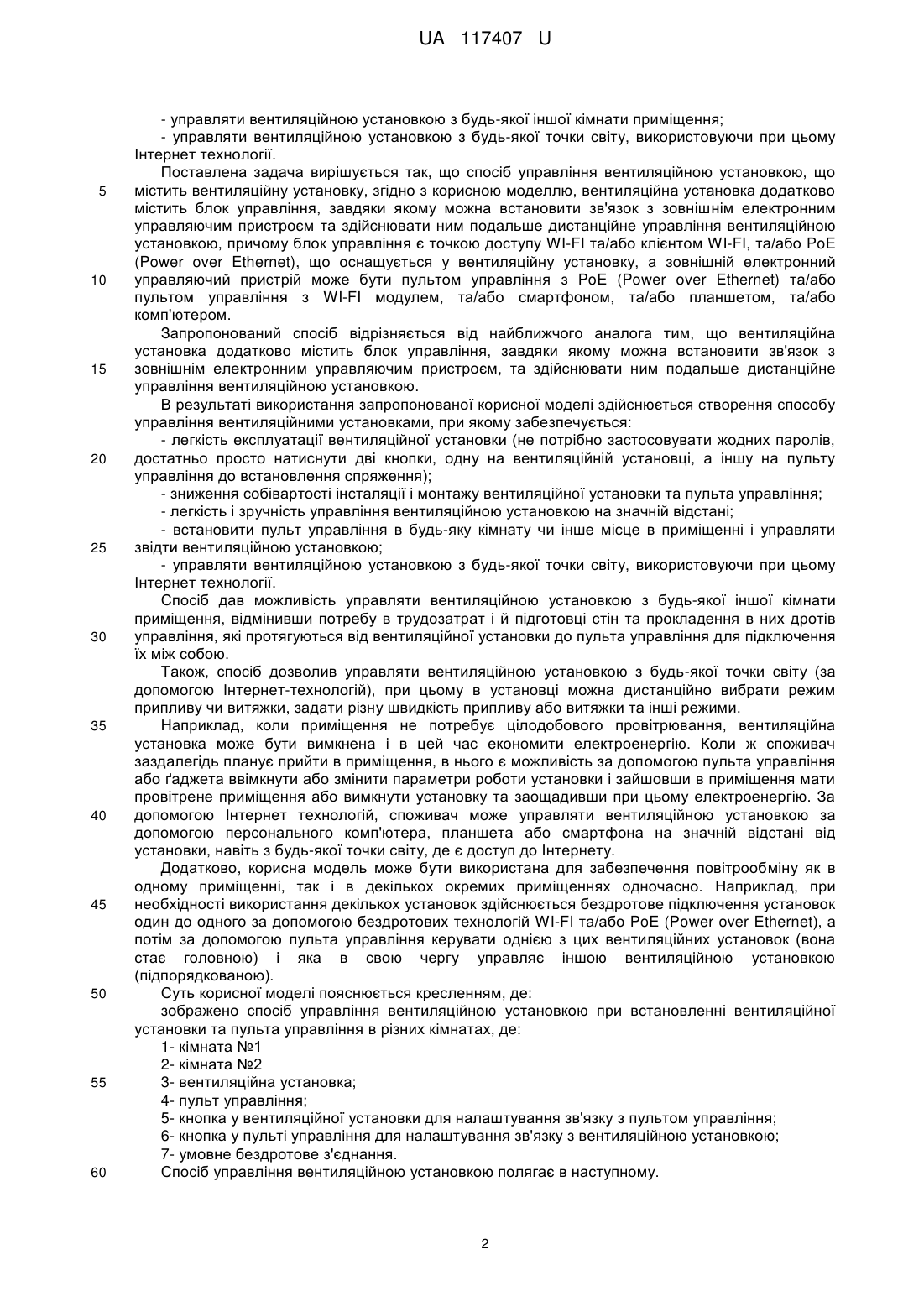

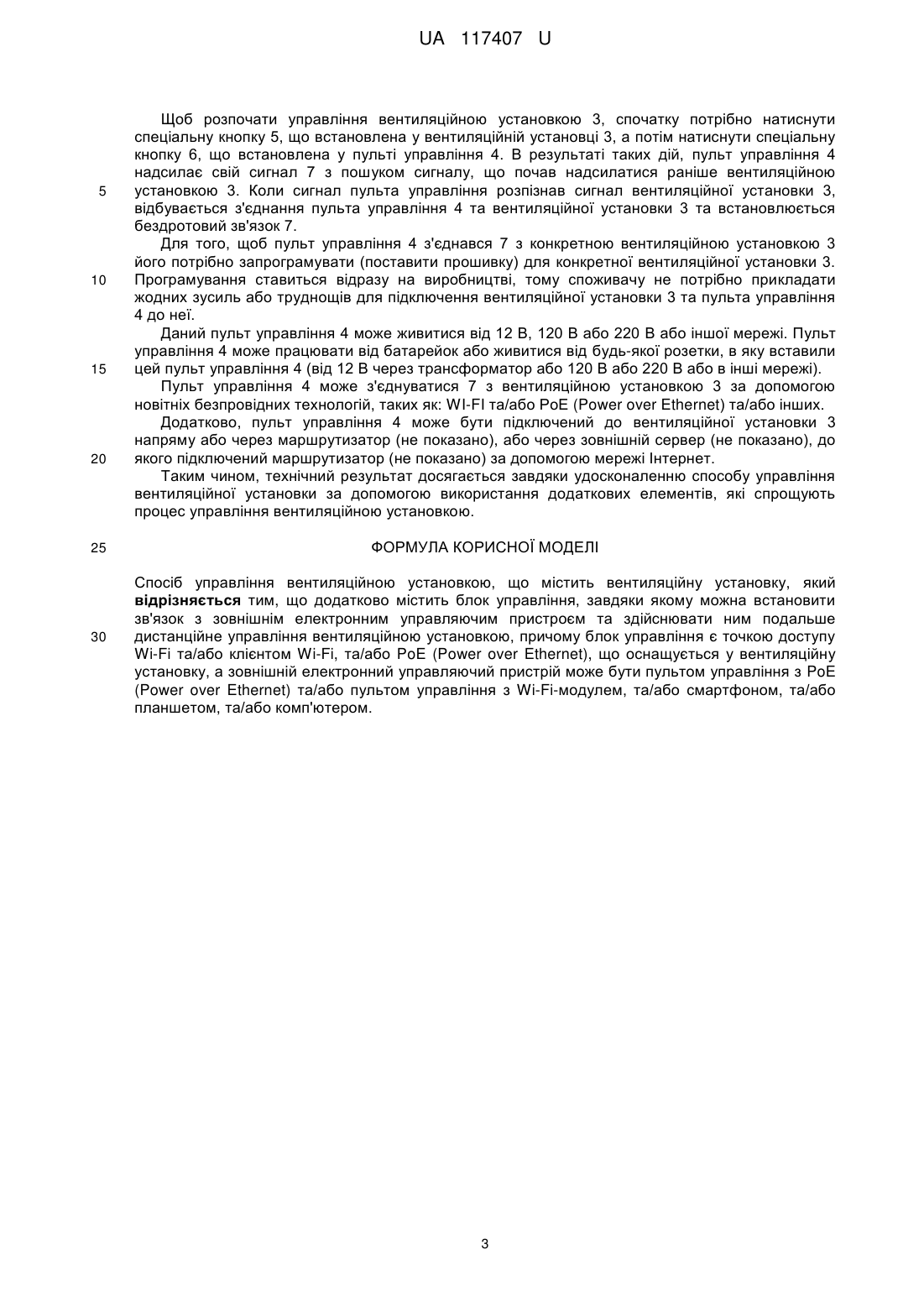

Реферат: Спосіб управління вентиляційною установкою, що містить вентиляційну установку, згідно з корисною моделлю, додатково містить блок управління, завдяки якому можна встановити зв'язок з зовнішнім електронним управляючим пристроєм та здійснювати ним подальше дистанційне управління вентиляційною установкою, причому блок управління є точкою доступу Wi-Fi та/або клієнтом Wi-Fi. та/або PoE (Power over Ethernet), що оснащується у вентиляційну установку, а зовнішній електронний управляючий пристрій може бути пультом управління з PoE (Power over Ethernet) та/або пультом управління з Wi-Fi-модулем, та/або смартфоном, та/або планшетом, та/або комп'ютером. UA 117407 U (12) UA 117407 U UA 117407 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вентиляційного устаткування, зокрема до способу управління вентиляційними установками, та може бути використана для застосування на об'єктах промислового, житлового та суспільно-адміністративного призначення для здійснення управління припливно-витяжної вентиляції невеликих приміщень при обмеженому просторі для монтажу. Відома вентиляційна установка (Патент RU № 88110), що містить вентиляційну установку, яка містить зовнішню решітку, вентиляційний канал та вентиляторний блок. Установка встановлюється в отвір стіни приміщення, що підлягає вентиляції. Вентиляційний канал з'єднує приміщення із зовнішнім середовищем, причому зовнішня решітка виходить до зовнішнього середовища. В вентиляційному каналі встановлені рекуператор, фільтри та вентиляторний блок. Вентиляторний блок містить електричний осьовий реверсивний вентилятор та жалюзі з електроприводом. Управління режимами роботи установки здійснюється завдяки блоку управління, який розміщений окремо від припливно-витяжної установки. Блок управління містить вхідний термінал для підключення до електричної мережі. Блок управління додатково оснащений пультом дистанційного управління режимами роботи установки. Відома припливно-витяжна установка (Патент UA № 79706), прийнята за найближчий аналог, яка містить вентиляційну установку, що містить вентиляційний канал, який з'єднує приміщення з зовнішнім середовищем та містить рекуператор та фільтри, вентиляторний блок, що містить електричний осьовий реверсивний вентилятор та жалюзі з електроприводом, блок управління, що містить вхідний термінал для підключення до електричної мережі, зовнішню решітку та дистанційний пульт управління, та додатково містить датчик вологості повітря, підключений до блока управління для регулювання швидкості потоку повітря для забезпечення заданих параметрів вологості в приміщенні, датчик світла, підключений до блока управління для регулювання швидкості потоку повітря в залежності від освітлення в приміщенні, а блок управління розміщений в вентиляторному блоці та додатково містить вихідний термінал для підключення ідентичної припливно-витяжної установки, причому вентиляторний блок розміщений зі сторони приміщення з можливістю від'єднання від вентиляційного каналу. Недоліком найближчого аналога є те, що спосіб управління вентиляційною установкою не ергономічний та не зручний. При управлінні вентиляційною установкою через вмонтований пульт управління в саму установку або при виведенні пульта управління окремо за допомогою дротів управління виникає незручність управління вентиляційною установкою. При вбудованому пульті управління в установку, саму установку потрібно вмонтовувати у тому місці приміщення, де є завжди вільний доступ до неї, щоб можна було б нею управляти. Крім цього, управління вентиляційною установкою можливе лише з того місця, де установлена сама вентиляційна установка. В установках з віддалено підключеним пультом управління, за допомогою дротів управління, встановлення установки трудомістке, завдяки додатковому встановленню пульта управління, адже від самої установки потрібно прокласти додатково дроти управління, а для цього потрібно: - великі трудозатрати для прокладення цих дротів управління; - при прокладці дротів управління, велика вірогідність пересікання з іншими, вже прокладеними дротами живлення/управління іншими пристроями, що може негативно вплинути на коректну передачу сигналів управління між пультом управлінням та вентиляційною установкою з точки зору електромагнітною сумісності; - після прокладки дротів управління виникає потреба в косметичному ремонті приміщення з точки зору ремонтно-будівельних робіт; незручність управління вентиляційною установкою так як управління можливе лише з того місця, де було установлено пульт управління; - неестетичність розміщення пульта управління. Задачею корисної моделі є створення нового способу управління вентиляційною установкою, при якому за рахунок використання додаткового блока управління та зовнішнього електронного управляючого пристрою можна: - без жодних паролів за допомогою пульта управління управляти вентиляційною установкою (достатньо просто натиснути дві кнопки, одну на вентиляційній установці, а іншу на пульту управління до встановлення спряження); - полегшити інсталяцію та монтаж вентиляційної установки та пульта управління; - знизити собівартість інсталяції; - полегшити та зробити зручним управління вентиляційною установкою; - управляти вентиляційною установкою на значній відстані навіть не маючи прямого доступу до самої установки; 1 UA 117407 U 5 10 15 20 25 30 35 40 45 50 55 60 - управляти вентиляційною установкою з будь-якої іншої кімнати приміщення; - управляти вентиляційною установкою з будь-якої точки світу, використовуючи при цьому Інтернет технології. Поставлена задача вирішується так, що спосіб управління вентиляційною установкою, що містить вентиляційну установку, згідно з корисною моделлю, вентиляційна установка додатково містить блок управління, завдяки якому можна встановити зв'язок з зовнішнім електронним управляючим пристроєм та здійснювати ним подальше дистанційне управління вентиляційною установкою, причому блок управління є точкою доступу WI-FI та/або клієнтом WI-FI, та/або PoE (Power over Ethernet), що оснащується у вентиляційну установку, а зовнішній електронний управляючий пристрій може бути пультом управління з PoE (Power over Ethernet) та/або пультом управління з WI-FI модулем, та/або смартфоном, та/або планшетом, та/або комп'ютером. Запропонований спосіб відрізняється від найближчого аналога тим, що вентиляційна установка додатково містить блок управління, завдяки якому можна встановити зв'язок з зовнішнім електронним управляючим пристроєм, та здійснювати ним подальше дистанційне управління вентиляційною установкою. В результаті використання запропонованої корисної моделі здійснюється створення способу управління вентиляційними установками, при якому забезпечується: - легкість експлуатації вентиляційної установки (не потрібно застосовувати жодних паролів, достатньо просто натиснути дві кнопки, одну на вентиляційній установці, а іншу на пульту управління до встановлення спряження); - зниження собівартості інсталяції і монтажу вентиляційної установки та пульта управління; - легкість і зручність управління вентиляційною установкою на значній відстані; - встановити пульт управління в будь-яку кімнату чи інше місце в приміщенні і управляти звідти вентиляційною установкою; - управляти вентиляційною установкою з будь-якої точки світу, використовуючи при цьому Інтернет технології. Спосіб дав можливість управляти вентиляційною установкою з будь-якої іншої кімнати приміщення, відмінивши потребу в трудозатрат і й підготовці стін та прокладення в них дротів управління, які протягуються від вентиляційної установки до пульта управління для підключення їх між собою. Також, спосіб дозволив управляти вентиляційною установкою з будь-якої точки світу (за допомогою Інтернет-технологій), при цьому в установці можна дистанційно вибрати режим припливу чи витяжки, задати різну швидкість припливу або витяжки та інші режими. Наприклад, коли приміщення не потребує цілодобового провітрювання, вентиляційна установка може бути вимкнена і в цей час економити електроенергію. Коли ж споживач заздалегідь планує прийти в приміщення, в нього є можливість за допомогою пульта управління або ґаджета ввімкнути або змінити параметри роботи установки і зайшовши в приміщення мати провітрене приміщення або вимкнути установку та заощадивши при цьому електроенергію. За допомогою Інтернет технологій, споживач може управляти вентиляційною установкою за допомогою персонального комп'ютера, планшета або смартфона на значній відстані від установки, навіть з будь-якої точки світу, де є доступ до Інтернету. Додатково, корисна модель може бути використана для забезпечення повітрообміну як в одному приміщенні, так і в декількох окремих приміщеннях одночасно. Наприклад, при необхідності використання декількох установок здійснюється бездротове підключення установок один до одного за допомогою бездротових технологій WI-FI та/або PoE (Power over Ethernet), а потім за допомогою пульта управління керувати однією з цих вентиляційних установок (вона стає головною) і яка в свою чергу управляє іншою вентиляційною установкою (підпорядкованою). Суть корисної моделі пояснюється кресленням, де: зображено спосіб управління вентиляційною установкою при встановленні вентиляційної установки та пульта управління в різних кімнатах, де: 1- кімната №1 2- кімната №2 3- вентиляційна установка; 4- пульт управління; 5- кнопка у вентиляційної установки для налаштування зв'язку з пультом управління; 6- кнопка у пульті управління для налаштування зв'язку з вентиляційною установкою; 7- умовне бездротове з'єднання. Спосіб управління вентиляційною установкою полягає в наступному. 2 UA 117407 U 5 10 15 20 25 30 Щоб розпочати управління вентиляційною установкою 3, спочатку потрібно натиснути спеціальну кнопку 5, що встановлена у вентиляційній установці 3, а потім натиснути спеціальну кнопку 6, що встановлена у пульті управління 4. В результаті таких дій, пульт управління 4 надсилає свій сигнал 7 з пошуком сигналу, що почав надсилатися раніше вентиляційною установкою 3. Коли сигнал пульта управління розпізнав сигнал вентиляційної установки 3, відбувається з'єднання пульта управління 4 та вентиляційної установки 3 та встановлюється бездротовий зв'язок 7. Для того, щоб пульт управління 4 з'єднався 7 з конкретною вентиляційною установкою 3 його потрібно запрограмувати (поставити прошивку) для конкретної вентиляційної установки 3. Програмування ставиться відразу на виробництві, тому споживачу не потрібно прикладати жодних зусиль або труднощів для підключення вентиляційної установки 3 та пульта управління 4 до неї. Даний пульт управління 4 може живитися від 12 В, 120 В або 220 В або іншої мережі. Пульт управління 4 може працювати від батарейок або живитися від будь-якої розетки, в яку вставили цей пульт управління 4 (від 12 В через трансформатор або 120 В або 220 В або в інші мережі). Пульт управління 4 може з'єднуватися 7 з вентиляційною установкою 3 за допомогою новітніх безпровідних технологій, таких як: WI-FI та/або РоЕ (Power over Ethernet) та/або інших. Додатково, пульт управління 4 може бути підключений до вентиляційної установки 3 напряму або через маршрутизатор (не показано), або через зовнішній сервер (не показано), до якого підключений маршрутизатор (не показано) за допомогою мережі Інтернет. Таким чином, технічний результат досягається завдяки удосконаленню способу управління вентиляційної установки за допомогою використання додаткових елементів, які спрощують процес управління вентиляційною установкою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб управління вентиляційною установкою, що містить вентиляційну установку, який відрізняється тим, що додатково містить блок управління, завдяки якому можна встановити зв'язок з зовнішнім електронним управляючим пристроєм та здійснювати ним подальше дистанційне управління вентиляційною установкою, причому блок управління є точкою доступу Wi-Fi та/або клієнтом Wi-Fi, та/або PoE (Power over Ethernet), що оснащується у вентиляційну установку, а зовнішній електронний управляючий пристрій може бути пультом управління з PoE (Power over Ethernet) та/або пультом управління з Wi-Fi-модулем, та/або смартфоном, та/або планшетом, та/або комп'ютером. 3 UA 117407 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
