Система автоматичного управління випарною установкою

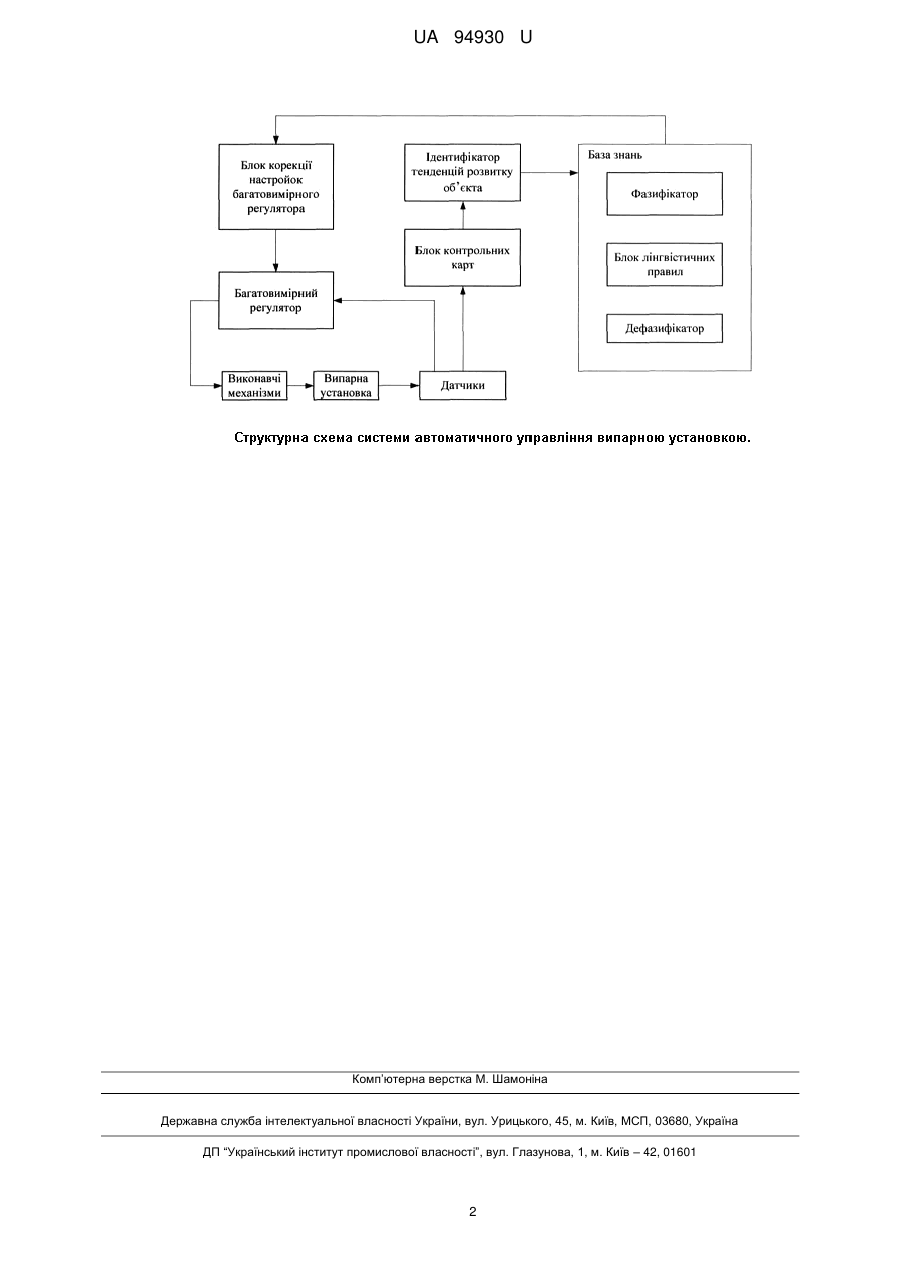

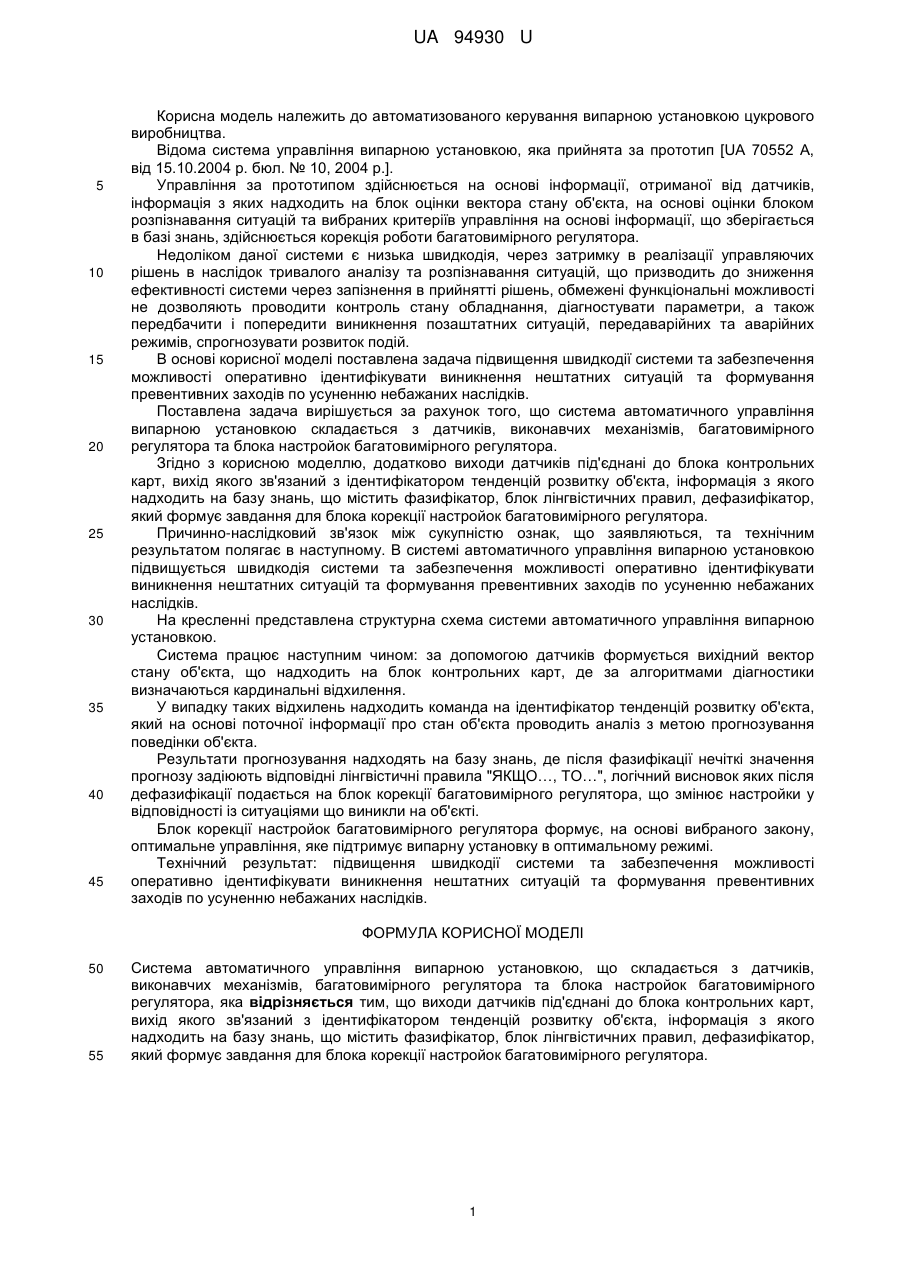

Реферат: UA 94930 U UA 94930 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до автоматизованого керування випарною установкою цукрового виробництва. Відома система управління випарною установкою, яка прийнята за прототип [UA 70552 А, від 15.10.2004 р. бюл. № 10, 2004 р.]. Управління за прототипом здійснюється на основі інформації, отриманої від датчиків, інформація з яких надходить на блок оцінки вектора стану об'єкта, на основі оцінки блоком розпізнавання ситуацій та вибраних критеріїв управління на основі інформації, що зберігається в базі знань, здійснюється корекція роботи багатовимірного регулятора. Недоліком даної системи є низька швидкодія, через затримку в реалізації управляючих рішень в наслідок тривалого аналізу та розпізнавання ситуацій, що призводить до зниження ефективності системи через запізнення в прийнятті рішень, обмежені функціональні можливості не дозволяють проводити контроль стану обладнання, діагностувати параметри, а також передбачити і попередити виникнення позаштатних ситуацій, передаварійних та аварійних режимів, спрогнозувати розвиток подій. В основі корисної моделі поставлена задача підвищення швидкодії системи та забезпечення можливості оперативно ідентифікувати виникнення нештатних ситуацій та формування превентивних заходів по усуненню небажаних наслідків. Поставлена задача вирішується за рахунок того, що система автоматичного управління випарною установкою складається з датчиків, виконавчих механізмів, багатовимірного регулятора та блока настройок багатовимірного регулятора. Згідно з корисною моделлю, додатково виходи датчиків під'єднані до блока контрольних карт, вихід якого зв'язаний з ідентифікатором тенденцій розвитку об'єкта, інформація з якого надходить на базу знань, що містить фазифікатор, блок лінгвістичних правил, дефазифікатор, який формує завдання для блока корекції настройок багатовимірного регулятора. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. В системі автоматичного управління випарною установкою підвищується швидкодія системи та забезпечення можливості оперативно ідентифікувати виникнення нештатних ситуацій та формування превентивних заходів по усуненню небажаних наслідків. На кресленні представлена структурна схема системи автоматичного управління випарною установкою. Система працює наступним чином: за допомогою датчиків формується вихідний вектор стану об'єкта, що надходить на блок контрольних карт, де за алгоритмами діагностики визначаються кардинальні відхилення. У випадку таких відхилень надходить команда на ідентифікатор тенденцій розвитку об'єкта, який на основі поточної інформації про стан об'єкта проводить аналіз з метою прогнозування поведінки об'єкта. Результати прогнозування надходять на базу знань, де після фазифікації нечіткі значення прогнозу задіюють відповідні лінгвістичні правила "ЯКЩО…, ТО…", логічний висновок яких після дефазифікації подається на блок корекції багатовимірного регулятора, що змінює настройки у відповідності із ситуаціями що виникли на об'єкті. Блок корекції настройок багатовимірного регулятора формує, на основі вибраного закону, оптимальне управління, яке підтримує випарну установку в оптимальному режимі. Технічний результат: підвищення швидкодії системи та забезпечення можливості оперативно ідентифікувати виникнення нештатних ситуацій та формування превентивних заходів по усуненню небажаних наслідків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Система автоматичного управління випарною установкою, що складається з датчиків, виконавчих механізмів, багатовимірного регулятора та блока настройок багатовимірного регулятора, яка відрізняється тим, що виходи датчиків під'єднані до блока контрольних карт, вихід якого зв'язаний з ідентифікатором тенденцій розвитку об'єкта, інформація з якого надходить на базу знань, що містить фазифікатор, блок лінгвістичних правил, дефазифікатор, який формує завдання для блока корекції настройок багатовимірного регулятора. 1 UA 94930 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
