Пристрій управління установкою пожежогасіння

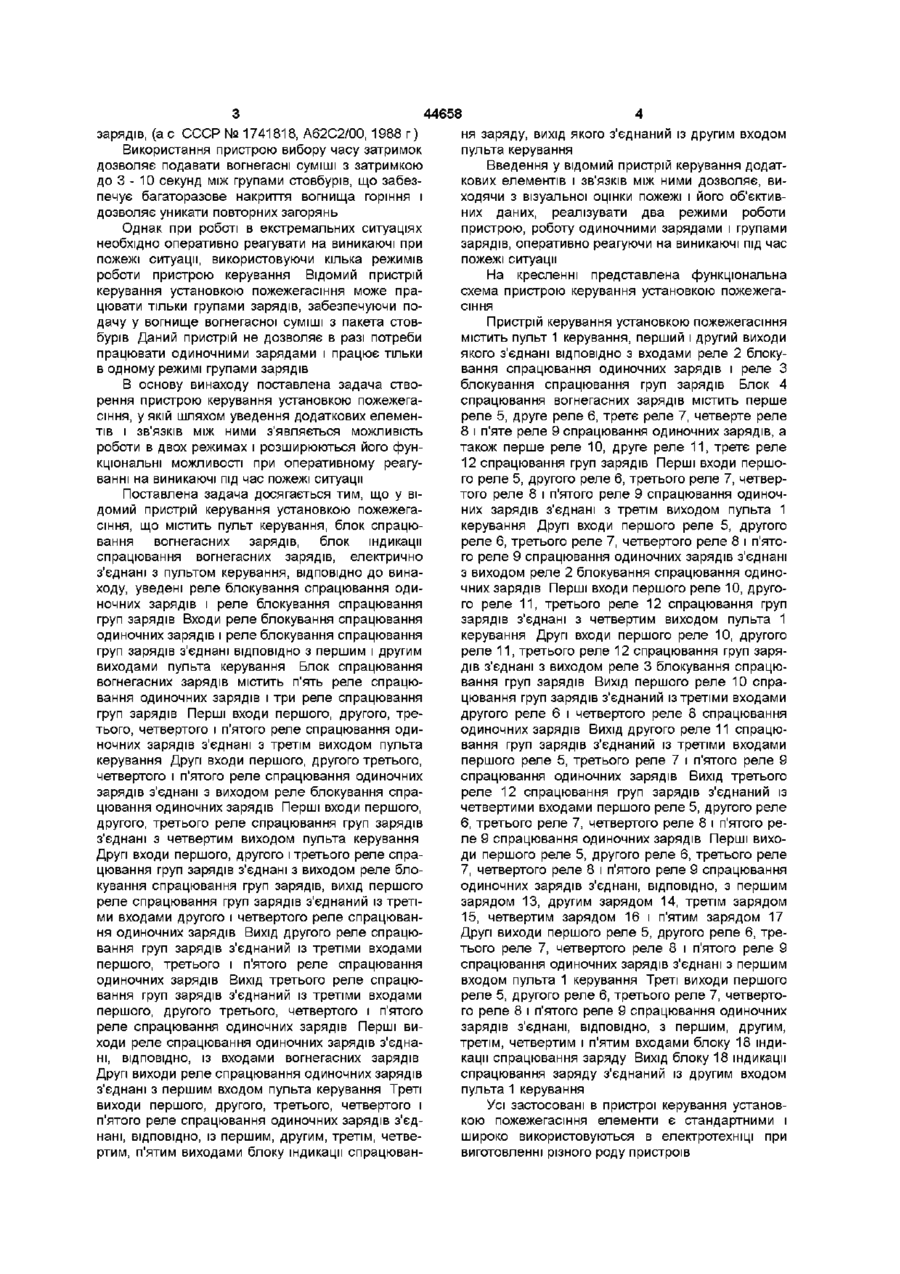

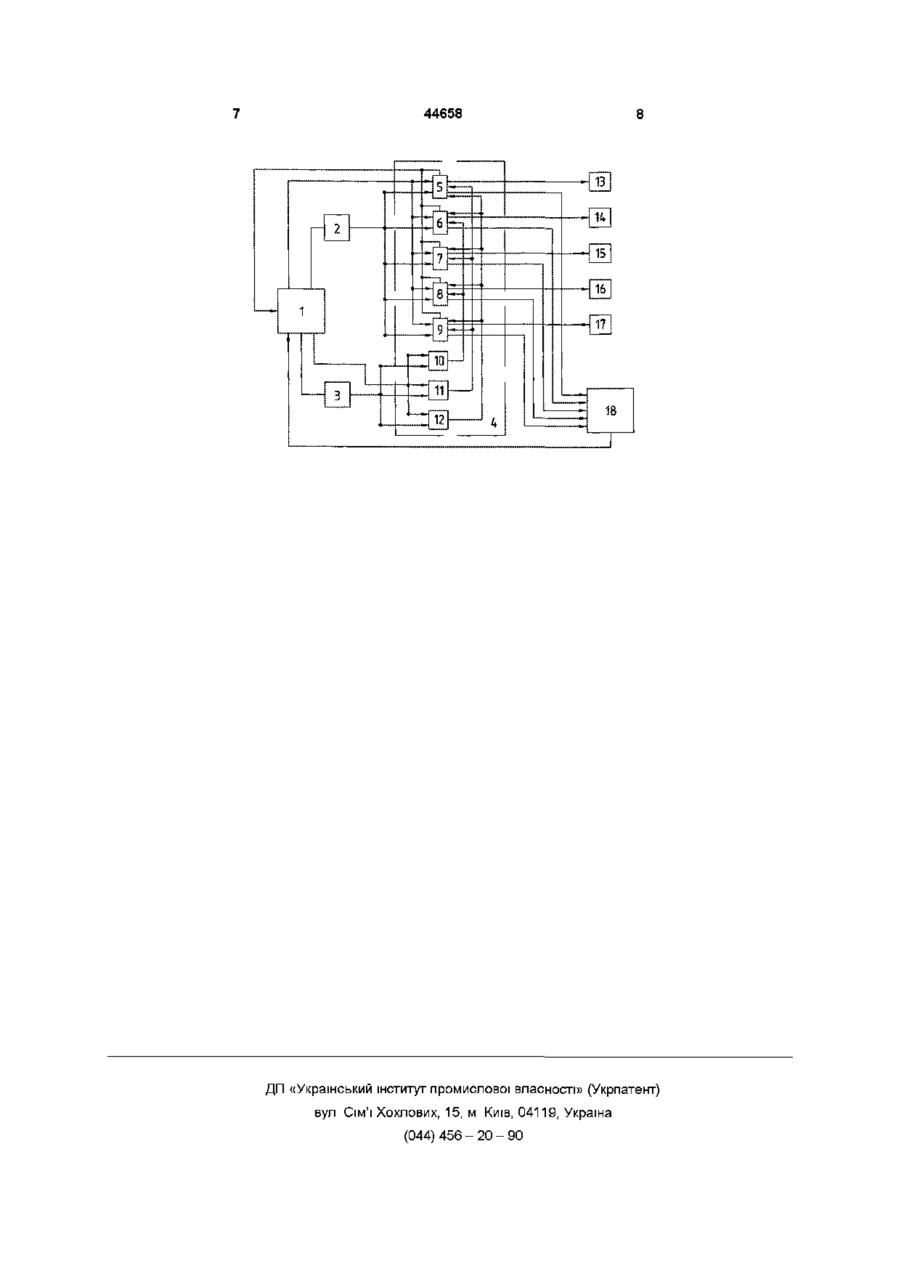

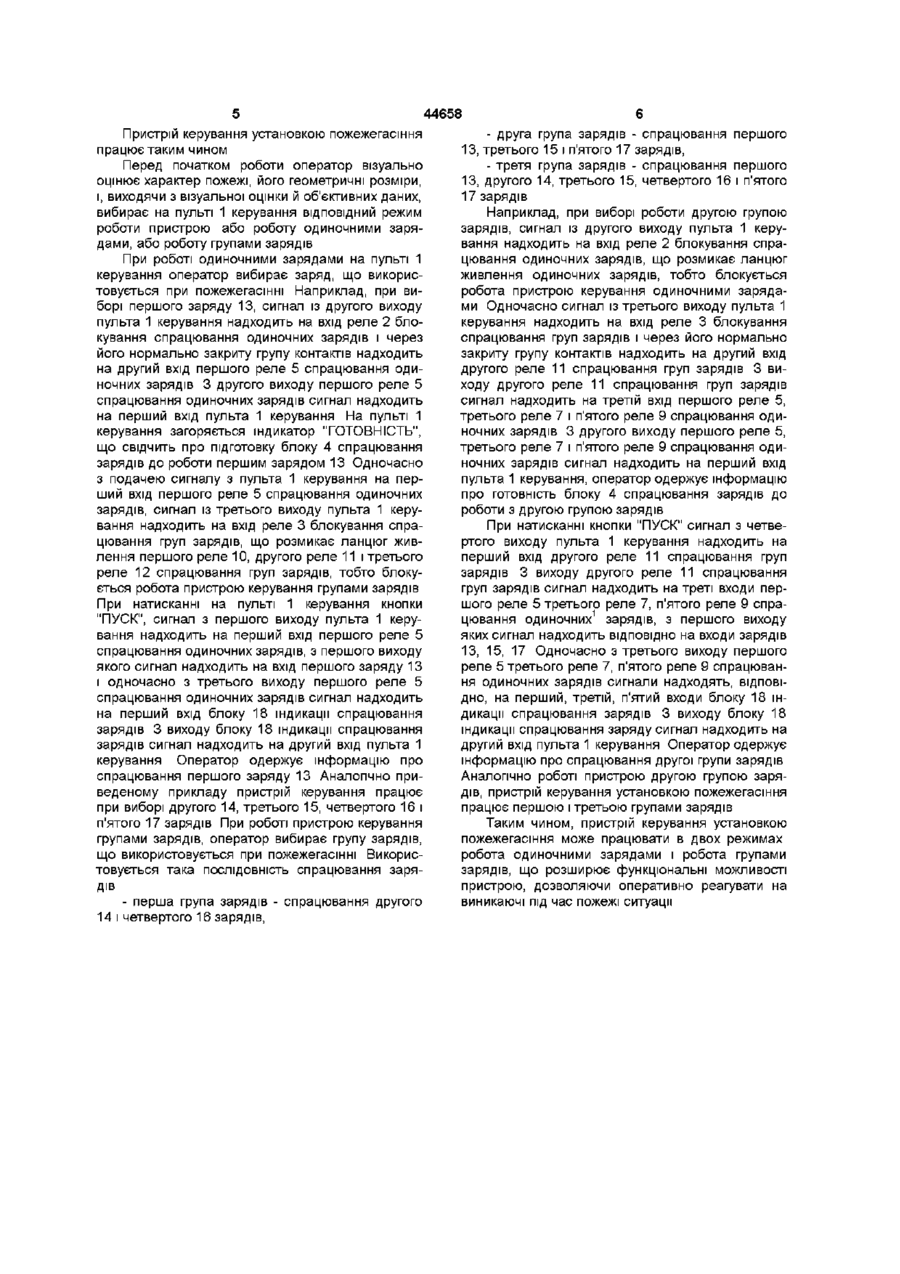

Пристрій керування установкою пожежегасшня, що містить пульт керування, блок спрацювання вогнегасних зарядів, блок індикації спрацювання вогнегасних зарядів, електричне з'єднаний з пультом керування, який відрізняється тим, що в нього введені реле блокування спрацювання одиночних зарядів і реле блокування спрацювання груп зарядів, входи реле блокування спрацювання одиночних зарядів і реле блокування спрацювання груп зарядів з'єднані ВІДПОВІДНО З першим і другим виходами пульта керування, блок спрацювання вогнегасних зарядів містить п'ять реле спрацювання одиночних зарядів і три реле спрацювання груп зарядів, перші входи першого, другого, третього, четвертого і п'ятого реле спрацювання одиночних зарядів з'єднані з третім виходом пульта керування, другі входи першого, другого, третього, четвертого і п'ятого реле спрацювання одиночних зарядів з'єднані з виходом реле блокування спра цювання одиночних зарядів, перші входи першого, другого, третього реле спрацювання груп зарядів з'єднані з четвертим виходом пульта керування, другі входи першого, другого, третього реле спрацювання груп зарядів з'єднані з виходом реле блокування спрацювання груп зарядів, вихід першого реле спрацювання груп зарядів з'єднаний із третіми входами другого і четвертого реле спрацювання одиночних зарядів, вихід другого реле спрацювання груп зарядів з'єднаний із третіми входами першого, третього і п'ятого реле спрацювання одиночних зарядів, вихід третього реле спрацювання груп зарядів з'єднаний із четвертими входами першого, другого, третього, четвертого і п'ятого реле спрацювання одиночних зарядів, перші виходи першого, другого, третього, четвертого і п'ятого реле спрацювання одиночних зарядів з'єднані ВІДПОВІДНО з входами першого, другого, третього, четвертого і п'ятого вогнегасних зарядів, другі виходи першого, другого, третього, четвертого і п'ятого реле спрацювання одиночних зарядів з'єднані з першим входом пульта керування, треті виходи першого, другого, третього, четвертого і п'ятого реле спрацювання одиночних зарядів з'єднані ВІДПОВІДНО з першим, другим, третім, четвертим і п'ятим входами блока, індикації спрацювання заряду, вихід якого з'єднаний із другим входом пульта керування 00 ю (О Винахід відноситься до протипожежної техніки, а саме до засобів керування мобільними установками пожежегасіння Для дистанційного гасіння газових і нафтових фонтанів, лісових низових пожеж, рідких і твердих пальних матеріалів у наземних умовах необхідні засоби керування установками пожежегасіння, що, у порівнянні з традиційними, мали би переваги по ряду основних технічних характеристик надійність, оперативність, простота Відомий пристрій керування багатостовбурною установкою пожежегасіння, що дозволяє робити залп групами стовбурів і варіювати КІЛЬКІСТЮ стовбурів у групі (див "Многоствольные импульсные системы направленного распыления", "Пожарное дело" 1990 г № 9 с 30-31) Однак даний пристрій керування не дозволяє в разі потреби робити залп виборчими одиночними стовбурами Найбільш близьким до рішення, що заявляється, по технічній суті і результату, який досягається, є пристрій керування установкою пожежегасіння, що містить пульт керування, з'єднаний із блоком спрацювання вогнегасних зарядів і з пристроєм вибору часу затримок, що також з'єднаний з блоком спрацювання вогнегасних зарядів Блок спрацювання вогнегасних зарядів через блок індикації спрацювання зарядів з'єднаний з пультом керування, і виходи блоку спрацювання з'єднані з ВІДПОВІДНИМИ його виходам входами вогнегасних 44658 ня заряду, вихід якого з єднаний із другим входом пульта керування Введення у відомий пристрій керування додаткових елементів і зв'язків МІЖ НИМИ ДОЗВОЛЯЄ, ВИХОДЯЧИ з візуальної оцінки пожежі і його об'єктивних даних, реалізувати два режими роботи пристрою, роботу одиночними зарядами і групами зарядів, оперативно реагуючи на виникаючі під час пожежі ситуації На кресленні представлена функціональна схема пристрою керування установкою пожежегасіння Пристрій керування установкою пожежегасіння містить пульт 1 керування, перший і другий виходи якого з'єднані ВІДПОВІДНО З входами реле 2 блокування спрацювання одиночних зарядів і реле З блокування спрацювання груп зарядів Блок 4 спрацювання вогнегасних зарядів містить перше реле 5, друге реле 6, третє реле 7, четверте реле 8 і п'яте реле 9 спрацювання одиночних зарядів, а тів і зв'язків МІЖ НИМИ З'ЯВЛЯЄТЬСЯ МОЖЛИВІСТЬ також перше реле 10, друге реле 11, третє реле роботи в двох режимах і розширюються його фун12 спрацювання груп зарядів Перші входи першокціональні можливості при оперативному реагуго реле 5, другого реле 6, третього реле 7, четверванні на виникаючі під час пожежі ситуації того реле 8 і п'ятого реле 9 спрацювання одиночПоставлена задача досягається тим, що у віних зарядів з'єднані з третім виходом пульта 1 домий пристрій керування установкою пожежегакерування Другі входи першого реле 5, другого сіння, що містить пульт керування, блок спрацюреле 6, третього реле 7, четвертого реле 8 і п'ятовання вогнегасних зарядів, блок індикації го реле 9 спрацювання одиночних зарядів з'єднані спрацювання вогнегасних зарядів, електрично з виходом реле 2 блокування спрацювання одиноз'єднані з пультом керування, ВІДПОВІДНО ДО виначних зарядів Перші входи першого реле 10, другоходу, уведені реле блокування спрацювання одиго реле 11, третього реле 12 спрацювання груп ночних зарядів і реле блокування спрацювання зарядів з'єднані з четвертим виходом пульта 1 груп зарядів Входи реле блокування спрацювання керування Другі входи першого реле 10, другого одиночних зарядів і реле блокування спрацювання реле 11, третього реле 12 спрацювання груп зарягруп зарядів з'єднані ВІДПОВІДНО З першим і другим дів з'єднані з виходом реле 3 блокування спрацювиходами пульта керування Блок спрацювання вання груп зарядів Вихід першого реле 10 справогнегасних зарядів містить п'ять реле спрацюцювання груп зарядів з'єднаний із третіми входами вання одиночних зарядів і три реле спрацювання другого реле 6 і четвертого реле 8 спрацювання груп зарядів Перші входи першого, другого, треодиночних зарядів Вихід другого реле 11 спрацютього, четвертого і п'ятого реле спрацювання одивання груп зарядів з'єднаний із третіми входами ночних зарядів з'єднані з третім виходом пульта першого реле 5, третього реле 7 і п'ятого реле 9 керування Другі входи першого, другого третього, спрацювання одиночних зарядів Вихід третього четвертого і п'ятого реле спрацювання одиночних реле 12 спрацювання груп зарядів з'єднаний із зарядів з'єднані з виходом реле блокування спрачетвертими входами першого реле 5, другого реле цювання одиночних зарядів Перші входи першого, другого, третього реле спрацювання груп зарядів 6, третього реле 7, четвертого реле 8 і п'ятого рез'єднані з четвертим виходом пульта керування ле 9 спрацювання одиночних зарядів Перші вихоДругі входи першого, другого і третього реле спради першого реле 5, другого реле 6, третього реле цювання груп зарядів з'єднані з виходом реле бло7, четвертого реле 8 і п'ятого реле 9 спрацювання кування спрацювання груп зарядів, вихід першого одиночних зарядів з'єднані, ВІДПОВІДНО, З першим реле спрацювання груп зарядів з'єднаний із третізарядом 13, другим зарядом 14, третім зарядом ми входами другого і четвертого реле спрацюван15, четвертим зарядом 16 і п'ятим зарядом 17 ня одиночних зарядів Вихід другого реле спрацюДругі виходи першого реле 5, другого реле 6, тревання груп зарядів з'єднаний із третіми входами тього реле 7, четвертого реле 8 і п'ятого реле 9 першого, третього і п'ятого реле спрацювання спрацювання одиночних зарядів з'єднані з першим одиночних зарядів Вихід третього реле спрацювходом пульта 1 керування Треті виходи першого вання груп зарядів з'єднаний із третіми входами реле 5, другого реле 6, третього реле 7, четвертопершого, другого третього, четвертого і п'ятого го реле 8 і п'ятого реле 9 спрацювання одиночних реле спрацювання одиночних зарядів Перші визарядів з'єднані, ВІДПОВІДНО, З першим, другим, ходи реле спрацювання одиночних зарядів з'єднатретім, четвертим і п'ятим входами блоку 18 індині, ВІДПОВІДНО, із входами вогнегасних зарядів кації спрацювання заряду Вихід блоку 18 індикації Другі виходи реле спрацювання одиночних зарядів спрацювання заряду з'єднаний із другим входом з'єднані з першим входом пульта керування Треті пульта 1 керування виходи першого, другого, третього, четвертого і п'ятого реле спрацювання одиночних зарядів з'єдУсі застосовані в пристрої керування установнані, ВІДПОВІДНО, із першим, другим, третім, четвекою пожежегасіння елементи є стандартними і ртим, п'ятим виходами блоку індикації спрацюваншироко використовуються в електротехніці при виготовленні різного роду пристроїв зарядів, (а с СССР № 1741818, А62С2/00, 1988 г) Використання пристрою вибору часу затримок дозволяє подавати вогнегасні суміші з затримкою до 3 - 10 секунд між групами стовбурів, що забезпечує багаторазове накриття вогнища горіння і дозволяє уникати повторних загорянь Однак при роботі в екстремальних ситуаціях необхідно оперативно реагувати на виникаючі при пожежі ситуації, використовуючи кілька режимів роботи пристрою керування Відомий пристрій керування установкою пожежегасіння може працювати тільки групами зарядів, забезпечуючи подачу у вогнище вогнегасної суміші з пакета стовбурів Даний пристрій не дозволяє в разі потреби працювати одиночними зарядами і працює тільки в одному режимі групами зарядів В основу винаходу поставлена задача створення пристрою керування установкою пожежегасіння, у якій шляхом уведення додаткових елемен 44658 Пристрій керування установкою пожежегасіння працює таким чином Перед початком роботи оператор візуально оцінює характер пожежі, його геометричні розміри, і, виходячи з візуальної оцінки й об'єктивних даних, вибирає на пульті 1 керування ВІДПОВІДНИЙ режим роботи пристрою або роботу одиночними зарядами, або роботу групами зарядів При роботі одиночними зарядами на пульті 1 керування оператор вибирає заряд, що використовується при пожежегасінні Наприклад, при виборі першого заряду 13, сигнал із другого виходу пульта 1 керування надходить на вхід реле 2 блокування спрацювання одиночних зарядів і через його нормально закриту групу контактів надходить на другий вхід першого реле 5 спрацювання одиночних зарядів 3 другого виходу першого реле 5 спрацювання одиночних зарядів сигнал надходить на перший вхід пульта 1 керування На пульті 1 керування загоряється індикатор "ГОТОВНІСТЬ", що свідчить про підготовку блоку 4 спрацювання зарядів до роботи першим зарядом 13 Одночасно з подачею сигналу з пульта 1 керування на перший вхід першого реле 5 спрацювання одиночних зарядів, сигнал із третього виходу пульта 1 керування надходить на вхід реле 3 блокування спрацювання груп зарядів, що розмикає ланцюг живлення першого реле 10, другого реле 11 і третього реле 12 спрацювання груп зарядів, тобто блокується робота пристрою керування групами зарядів При натисканні на пульті 1 керування кнопки "ПУСК", сигнал з першого виходу пульта 1 керування надходить на перший вхід першого реле 5 спрацювання одиночних зарядів, з першого виходу якого сигнал надходить на вхід першого заряду 13 і одночасно з третього виходу першого реле 5 спрацювання одиночних зарядів сигнал надходить на перший вхід блоку 18 індикації спрацювання зарядів 3 виходу блоку 18 індикації спрацювання зарядів сигнал надходить на другий вхід пульта 1 керування Оператор одержує інформацію про спрацювання першого заряду 13 Аналогічно приведеному прикладу пристрій керування працює при виборі другого 14, третього 15, четвертого 16 і п'ятого 17 зарядів При роботі пристрою керування групами зарядів, оператор вибирає групу зарядів, що використовується при пожежегасінні Використовується така ПОСЛІДОВНІСТЬ спрацювання зарядів - перша група зарядів - спрацювання другого 14 і четвертого 16 зарядів, - друга група зарядів - спрацювання першого 13, третього 15 і п'ятого 17 зарядів, - третя група зарядів - спрацювання першого 13, другого 14, третього 15, четвертого 16 і п'ятого 17 зарядів Наприклад, при виборі роботи другою групою зарядів, сигнал із другого виходу пульта 1 керування надходить на вхід реле 2 блокування спрацювання одиночних зарядів, що розмикає ланцюг живлення одиночних зарядів, тобто блокується робота пристрою керування одиночними зарядами Одночасно сигнал із третього виходу пульта 1 керування надходить на вхід реле 3 блокування спрацювання груп зарядів і через його нормально закриту групу контактів надходить на другий вхід другого реле 11 спрацювання груп зарядів 3 виходу другого реле 11 спрацювання груп зарядів сигнал надходить на третій вхід першого реле 5, третього реле 7 і п'ятого реле 9 спрацювання одиночних зарядів 3 другого виходу першого реле 5, третього реле 7 і п'ятого реле 9 спрацювання одиночних зарядів сигнал надходить на перший вхід пульта 1 керування, оператор одержує інформацію про готовність блоку 4 спрацювання зарядів до роботи з другою групою зарядів При натисканні кнопки "ПУСК" сигнал з четвертого виходу пульта 1 керування надходить на перший вхід другого реле 11 спрацювання груп зарядів 3 виходу другого реле 11 спрацювання груп зарядів сигнал надходить на треті входи першого реле 5 третього реле 7, п'ятого реле 9 спрацювання одиночних1 зарядів, з першого виходу яких сигнал надходить ВІДПОВІДНО на входи зарядів 13, 15, 17 Одночасно з третього виходу першого реле 5 третього реле 7, п'ятого реле 9 спрацювання одиночних зарядів сигнали надходять, ВІДПОВІДНО, на перший, третій, п'ятий входи блоку 18 індикації спрацювання зарядів 3 виходу блоку 18 індикації спрацювання заряду сигнал надходить на другий вхід пульта 1 керування Оператор одержує інформацію про спрацювання другої групи зарядів Аналогічно роботі пристрою другою групою зарядів, пристрій керування установкою пожежегасіння працює першою і третьою групами зарядів Таким чином, пристрій керування установкою пожежегасіння може працювати в двох режимах робота одиночними зарядами і робота групами зарядів, що розширює функціональні можливості пристрою, дозволяючи оперативно реагувати на виникаючі під час пожежі ситуації 44658 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
