Ножиці летючі для поперечного різання гарячої штаби

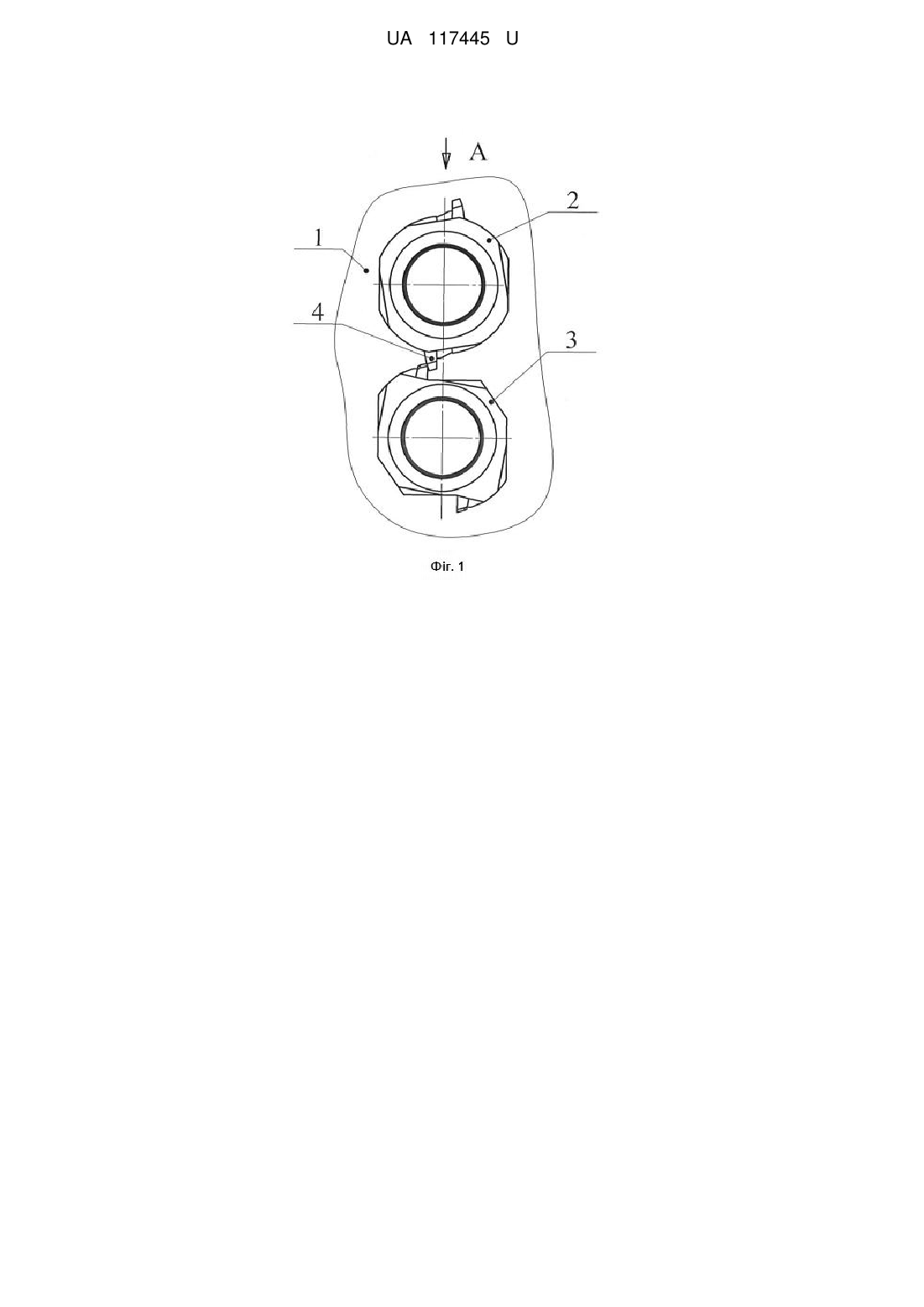

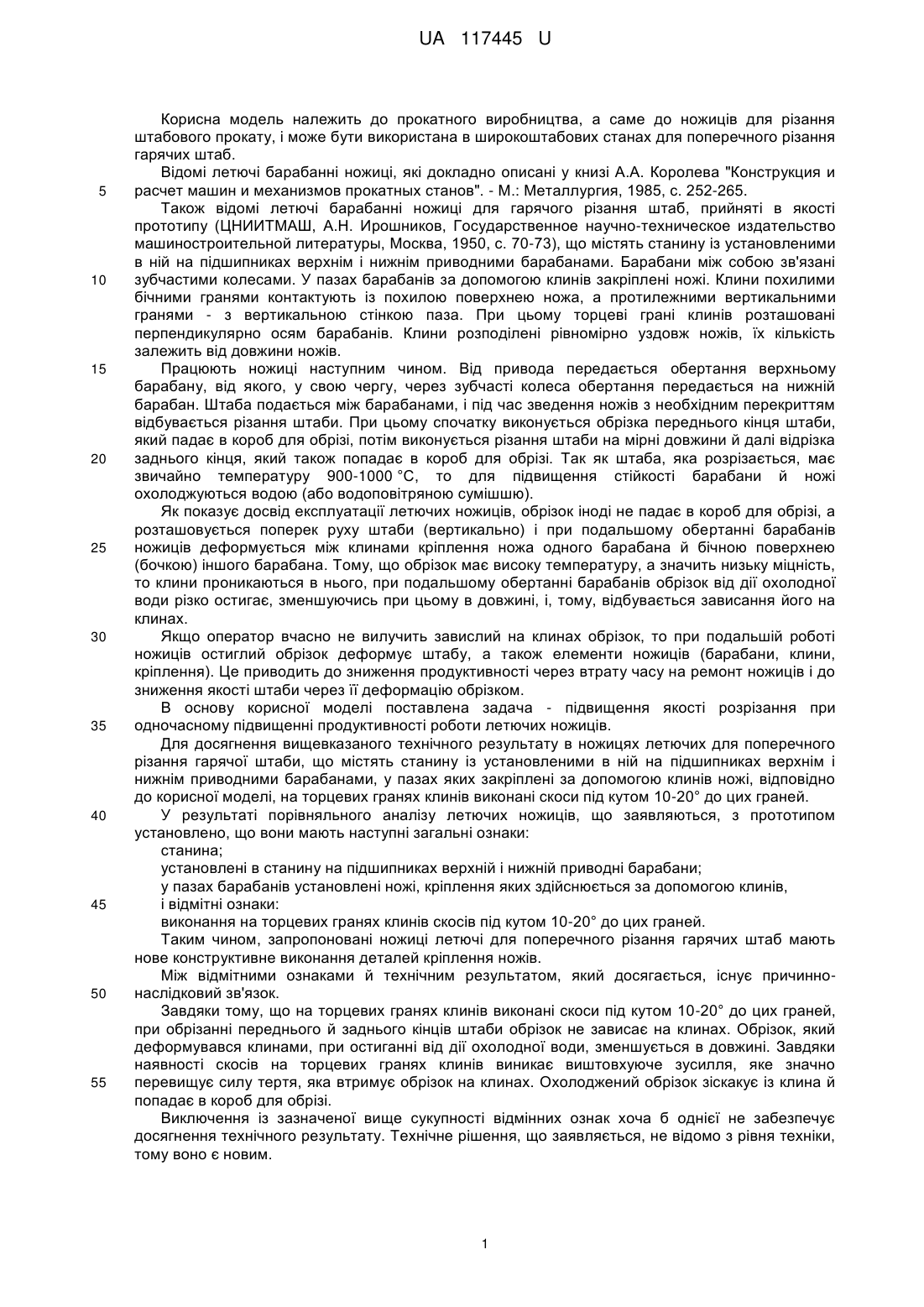

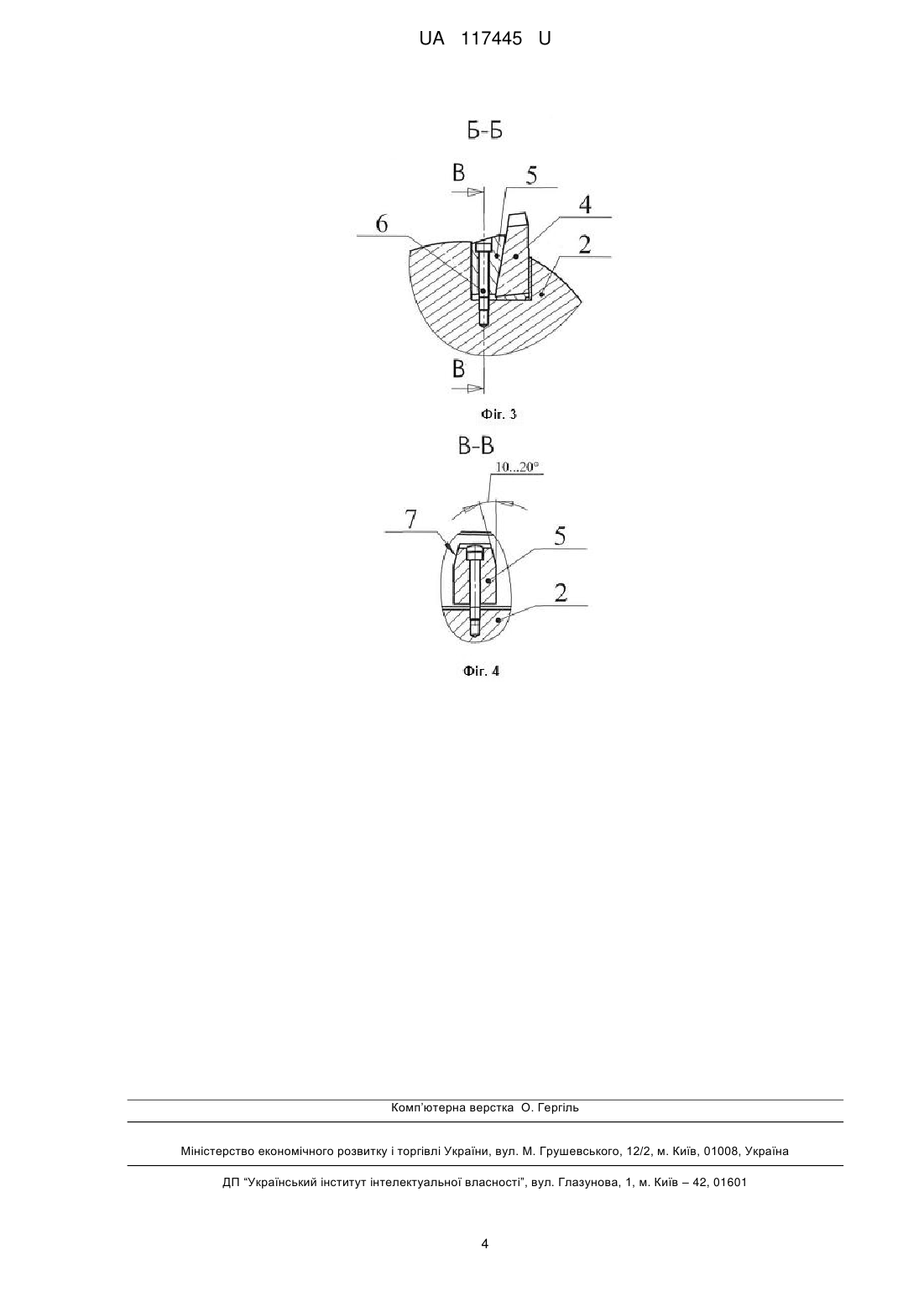

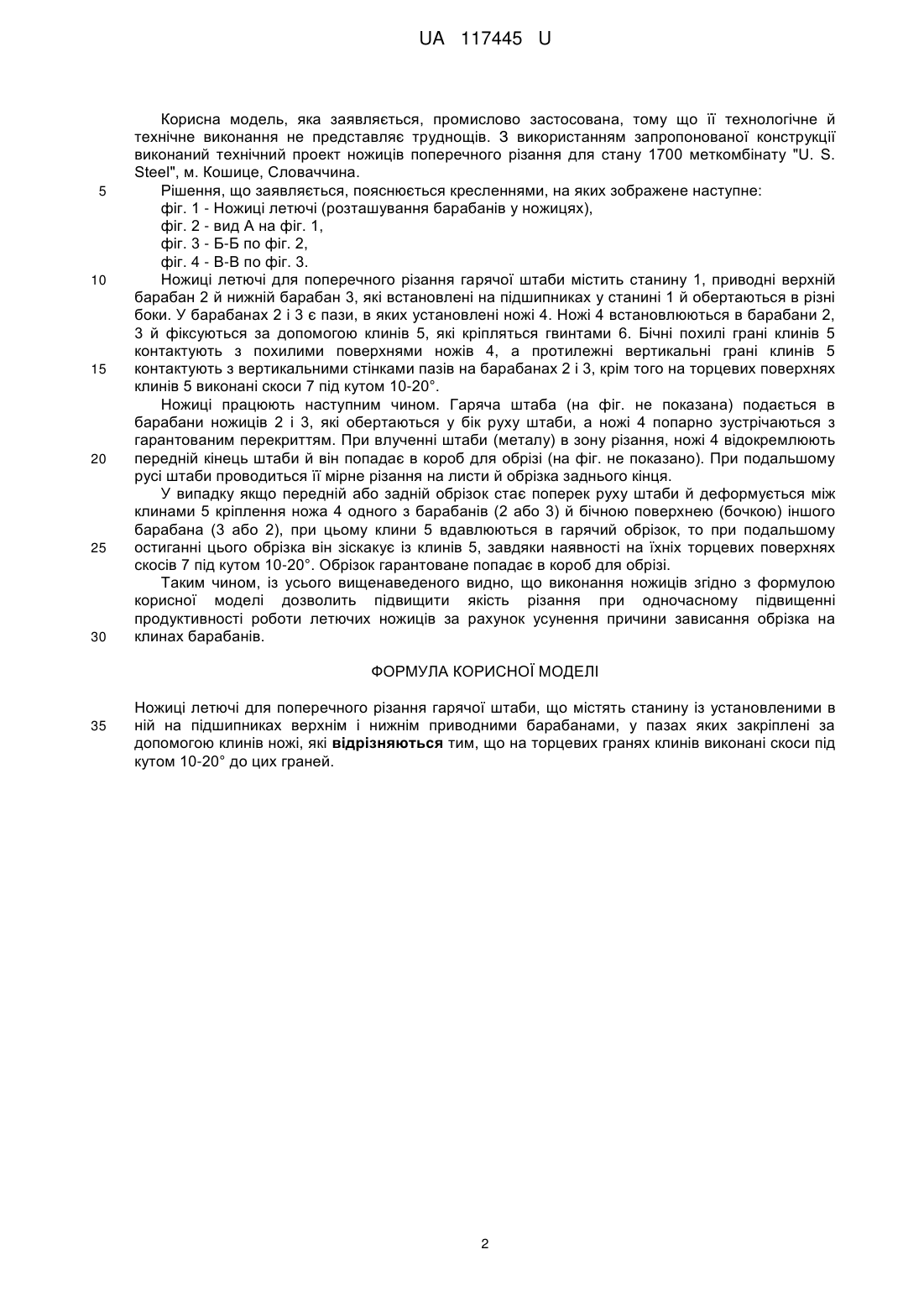

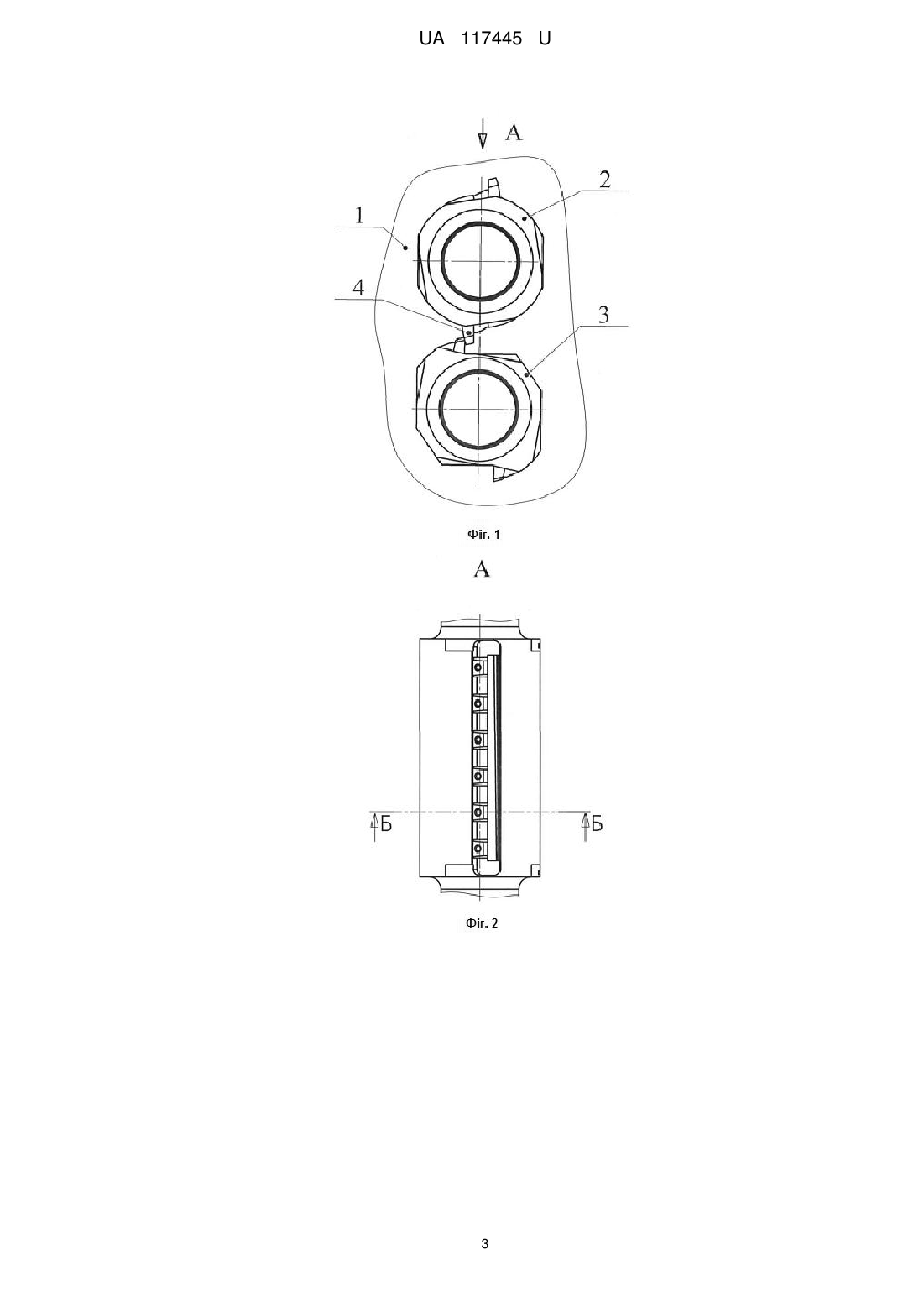

Реферат: Ножиці летючі для поперечного різання гарячої штаби містять станину із установленими в ній на підшипниках верхнім і нижнім приводними барабанами, у пазах яких закріплені за допомогою клинів ножі. На торцевих гранях клинів виконані скоси під кутом 10-20° до цих граней. UA 117445 U (54) НОЖИЦІ ЛЕТЮЧІ ДЛЯ ПОПЕРЕЧНОГО РІЗАННЯ ГАРЯЧОЇ ШТАБИ UA 117445 U UA 117445 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до прокатного виробництва, а саме до ножиців для різання штабового прокату, і може бути використана в широкоштабових станах для поперечного різання гарячих штаб. Відомі летючі барабанні ножиці, які докладно описані у книзі А.А. Королева "Конструкция и расчет машин и механизмов прокатных станов". - М.: Металлургия, 1985, с. 252-265. Також відомі летючі барабанні ножиці для гарячого різання штаб, прийняті в якості прототипу (ЦНИИТМАШ, А.Н. Ирошников, Государственное научно-техническое издательство машиностроительной литературы, Москва, 1950, с. 70-73), що містять станину із установленими в ній на підшипниках верхнім і нижнім приводними барабанами. Барабани між собою зв'язані зубчастими колесами. У пазах барабанів за допомогою клинів закріплені ножі. Клини похилими бічними гранями контактують із похилою поверхнею ножа, а протилежними вертикальними гранями - з вертикальною стінкою паза. При цьому торцеві грані клинів розташовані перпендикулярно осям барабанів. Клини розподілені рівномірно уздовж ножів, їх кількість залежить від довжини ножів. Працюють ножиці наступним чином. Від привода передається обертання верхньому барабану, від якого, у свою чергу, через зубчасті колеса обертання передається на нижній барабан. Штаба подається між барабанами, і під час зведення ножів з необхідним перекриттям відбувається різання штаби. При цьому спочатку виконується обрізка переднього кінця штаби, який падає в короб для обрізі, потім виконується різання штаби на мірні довжини й далі відрізка заднього кінця, який також попадає в короб для обрізі. Так як штаба, яка розрізається, має звичайно температуру 900-1000 °C, то для підвищення стійкості барабани й ножі охолоджуються водою (або водоповітряною сумішшю). Як показує досвід експлуатації летючих ножиців, обрізок іноді не падає в короб для обрізі, а розташовується поперек руху штаби (вертикально) і при подальшому обертанні барабанів ножиців деформується між клинами кріплення ножа одного барабана й бічною поверхнею (бочкою) іншого барабана. Тому, що обрізок має високу температуру, а значить низьку міцність, то клини проникаються в нього, при подальшому обертанні барабанів обрізок від дії охолодної води різко остигає, зменшуючись при цьому в довжині, і, тому, відбувається зависання його на клинах. Якщо оператор вчасно не вилучить завислий на клинах обрізок, то при подальшій роботі ножиців остиглий обрізок деформує штабу, а також елементи ножиців (барабани, клини, кріплення). Це приводить до зниження продуктивності через втрату часу на ремонт ножиців і до зниження якості штаби через її деформацію обрізком. В основу корисної моделі поставлена задача - підвищення якості розрізання при одночасному підвищенні продуктивності роботи летючих ножиців. Для досягнення вищевказаного технічного результату в ножицях летючих для поперечного різання гарячої штаби, що містять станину із установленими в ній на підшипниках верхнім і нижнім приводними барабанами, у пазах яких закріплені за допомогою клинів ножі, відповідно до корисної моделі, на торцевих гранях клинів виконані скоси під кутом 10-20° до цих граней. У результаті порівняльного аналізу летючих ножиців, що заявляються, з прототипом установлено, що вони мають наступні загальні ознаки: станина; установлені в станину на підшипниках верхній і нижній приводні барабани; у пазах барабанів установлені ножі, кріплення яких здійснюється за допомогою клинів, і відмітні ознаки: виконання на торцевих гранях клинів скосів під кутом 10-20° до цих граней. Таким чином, запропоновані ножиці летючі для поперечного різання гарячих штаб мають нове конструктивне виконання деталей кріплення ножів. Між відмітними ознаками й технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що на торцевих гранях клинів виконані скоси під кутом 10-20° до цих граней, при обрізанні переднього й заднього кінців штаби обрізок не зависає на клинах. Обрізок, який деформувався клинами, при остиганні від дії охолодної води, зменшується в довжині. Завдяки наявності скосів на торцевих гранях клинів виникає виштовхуюче зусилля, яке значно перевищує силу тертя, яка втримує обрізок на клинах. Охолоджений обрізок зіскакує із клина й попадає в короб для обрізі. Виключення із зазначеної вище сукупності відмінних ознак хоча б однієї не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, не відомо з рівня техніки, тому воно є новим. 1 UA 117445 U 5 10 15 20 25 30 Корисна модель, яка заявляється, промислово застосована, тому що її технологічне й технічне виконання не представляє труднощів. З використанням запропонованої конструкції виконаний технічний проект ножиців поперечного різання для стану 1700 меткомбінату "U. S. Steel", м. Кошице, Словаччина. Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне: фіг. 1 - Ножиці летючі (розташування барабанів у ножицях), фіг. 2 - вид А на фіг. 1, фіг. 3 - Б-Б по фіг. 2, фіг. 4 - В-В по фіг. 3. Ножиці летючі для поперечного різання гарячої штаби містить станину 1, приводні верхній барабан 2 й нижній барабан 3, які встановлені на підшипниках у станині 1 й обертаються в різні боки. У барабанах 2 і 3 є пази, в яких установлені ножі 4. Ножі 4 встановлюються в барабани 2, 3 й фіксуються за допомогою клинів 5, які кріпляться гвинтами 6. Бічні похилі грані клинів 5 контактують з похилими поверхнями ножів 4, а протилежні вертикальні грані клинів 5 контактують з вертикальними стінками пазів на барабанах 2 і 3, крім того на торцевих поверхнях клинів 5 виконані скоси 7 під кутом 10-20°. Ножиці працюють наступним чином. Гаряча штаба (на фіг. не показана) подається в барабани ножиців 2 і 3, які обертаються у бік руху штаби, а ножі 4 попарно зустрічаються з гарантованим перекриттям. При влученні штаби (металу) в зону різання, ножі 4 відокремлюють передній кінець штаби й він попадає в короб для обрізі (на фіг. не показано). При подальшому русі штаби проводиться її мірне різання на листи й обрізка заднього кінця. У випадку якщо передній або задній обрізок стає поперек руху штаби й деформується між клинами 5 кріплення ножа 4 одного з барабанів (2 або 3) й бічною поверхнею (бочкою) іншого барабана (3 або 2), при цьому клини 5 вдавлюються в гарячий обрізок, то при подальшому остиганні цього обрізка він зіскакує із клинів 5, завдяки наявності на їхніх торцевих поверхнях скосів 7 під кутом 10-20°. Обрізок гарантоване попадає в короб для обрізі. Таким чином, із усього вищенаведеного видно, що виконання ножиців згідно з формулою корисної моделі дозволить підвищити якість різання при одночасному підвищенні продуктивності роботи летючих ножиців за рахунок усунення причини зависання обрізка на клинах барабанів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Ножиці летючі для поперечного різання гарячої штаби, що містять станину із установленими в ній на підшипниках верхнім і нижнім приводними барабанами, у пазах яких закріплені за допомогою клинів ножі, які відрізняються тим, що на торцевих гранях клинів виконані скоси під кутом 10-20° до цих граней. 2 UA 117445 U 3 UA 117445 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
