Стрічка з застібкою багаторазового використання

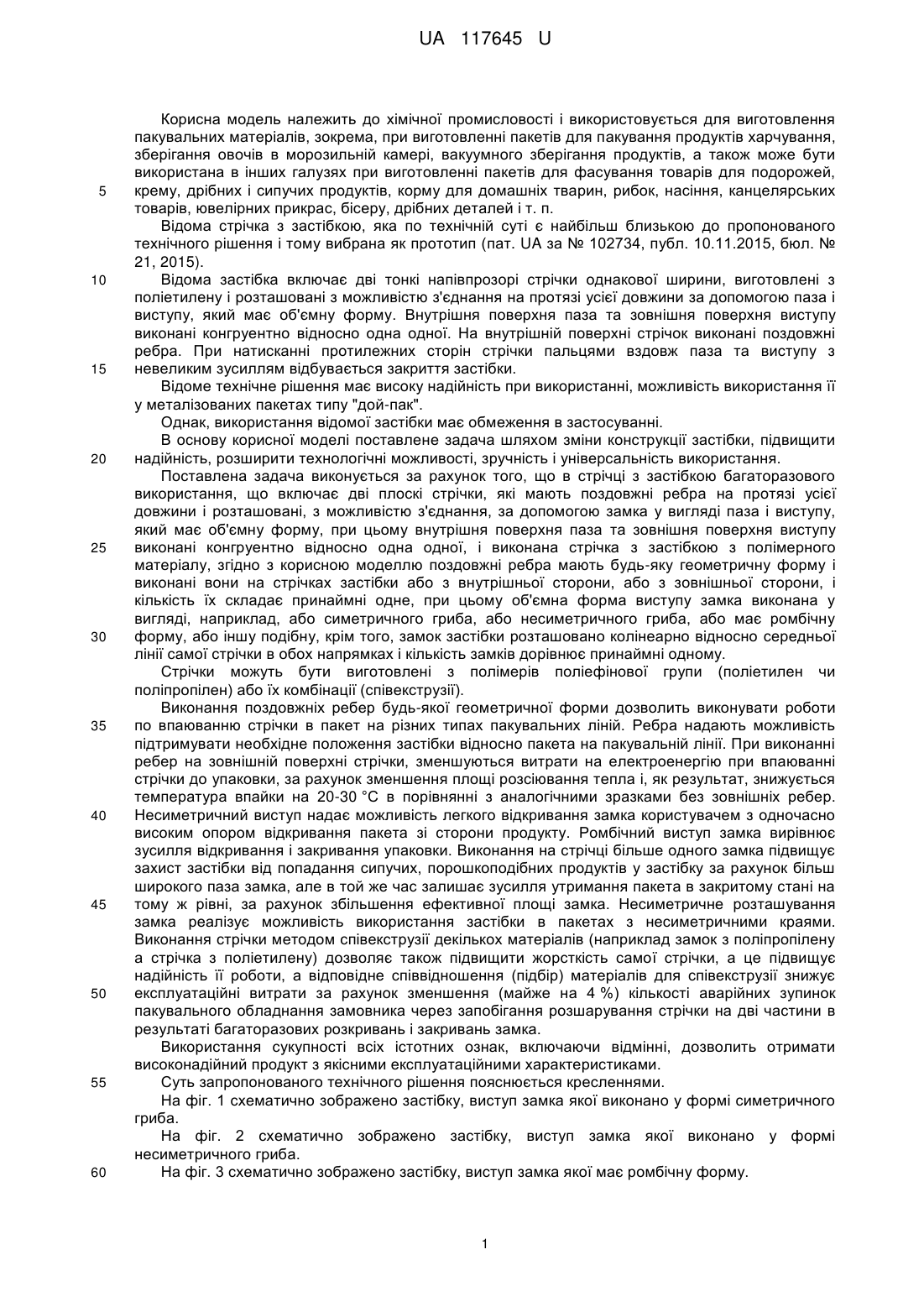

Реферат: UA 117645 U UA 117645 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до хімічної промисловості і використовується для виготовлення пакувальних матеріалів, зокрема, при виготовленні пакетів для пакування продуктів харчування, зберігання овочів в морозильній камері, вакуумного зберігання продуктів, а також може бути використана в інших галузях при виготовленні пакетів для фасування товарів для подорожей, крему, дрібних і сипучих продуктів, корму для домашніх тварин, рибок, насіння, канцелярських товарів, ювелірних прикрас, бісеру, дрібних деталей і т. п. Відома стрічка з застібкою, яка по технічній суті є найбільш близькою до пропонованого технічного рішення і тому вибрана як прототип (пат. UA за № 102734, публ. 10.11.2015, бюл. № 21, 2015). Відома застібка включає дві тонкі напівпрозорі стрічки однакової ширини, виготовлені з поліетилену і розташовані з можливістю з'єднання на протязі усієї довжини за допомогою паза і виступу, який має об'ємну форму. Внутрішня поверхня паза та зовнішня поверхня виступу виконані конгруентно відносно одна одної. На внутрішній поверхні стрічок виконані поздовжні ребра. При натисканні протилежних сторін стрічки пальцями вздовж паза та виступу з невеликим зусиллям відбувається закриття застібки. Відоме технічне рішення має високу надійність при використанні, можливість використання її у металізованих пакетах типу "дой-пак". Однак, використання відомої застібки має обмеження в застосуванні. В основу корисної моделі поставлене задача шляхом зміни конструкції застібки, підвищити надійність, розширити технологічні можливості, зручність і універсальність використання. Поставлена задача виконується за рахунок того, що в стрічці з застібкою багаторазового використання, що включає дві плоскі стрічки, які мають поздовжні ребра на протязі усієї довжини і розташовані, з можливістю з'єднання, за допомогою замка у вигляді паза і виступу, який має об'ємну форму, при цьому внутрішня поверхня паза та зовнішня поверхня виступу виконані конгруентно відносно одна одної, і виконана стрічка з застібкою з полімерного матеріалу, згідно з корисною моделлю поздовжні ребра мають будь-яку геометричну форму і виконані вони на стрічках застібки або з внутрішньої сторони, або з зовнішньої сторони, і кількість їх складає принаймні одне, при цьому об'ємна форма виступу замка виконана у вигляді, наприклад, або симетричного гриба, або несиметричного гриба, або має ромбічну форму, або іншу подібну, крім того, замок застібки розташовано колінеарно відносно середньої лінії самої стрічки в обох напрямках і кількість замків дорівнює принаймні одному. Стрічки можуть бути виготовлені з полімерів поліефінової групи (поліетилен чи поліпропілен) або їх комбінації (співекструзії). Виконання поздовжніх ребер будь-якої геометричної форми дозволить виконувати роботи по впаюванню стрічки в пакет на різних типах пакувальних ліній. Ребра надають можливість підтримувати необхідне положення застібки відносно пакета на пакувальній лінії. При виконанні ребер на зовнішній поверхні стрічки, зменшуються витрати на електроенергію при впаюванні стрічки до упаковки, за рахунок зменшення площі розсіювання тепла і, як результат, знижується температура впайки на 20-30 °C в порівнянні з аналогічними зразками без зовнішніх ребер. Несиметричний виступ надає можливість легкого відкривання замка користувачем з одночасно високим опором відкривання пакета зі сторони продукту. Ромбічний виступ замка вирівнює зусилля відкривання і закривання упаковки. Виконання на стрічці більше одного замка підвищує захист застібки від попадання сипучих, порошкоподібних продуктів у застібку за рахунок більш широкого паза замка, але в той же час залишає зусилля утримання пакета в закритому стані на тому ж рівні, за рахунок збільшення ефективної площі замка. Несиметричне розташування замка реалізує можливість використання застібки в пакетах з несиметричними краями. Виконання стрічки методом співекструзії декількох матеріалів (наприклад замок з поліпропілену а стрічка з поліетилену) дозволяє також підвищити жорсткість самої стрічки, а це підвищує надійність її роботи, а відповідне співвідношення (підбір) матеріалів для співекструзії знижує експлуатаційні витрати за рахунок зменшення (майже на 4 %) кількості аварійних зупинок пакувального обладнання замовника через запобігання розшарування стрічки на дві частини в результаті багаторазових розкривань і закривань замка. Використання сукупності всіх істотних ознак, включаючи відмінні, дозволить отримати високонадійний продукт з якісними експлуатаційними характеристиками. Суть запропонованого технічного рішення пояснюється кресленнями. На фіг. 1 схематично зображено застібку, виступ замка якої виконано у формі симетричного гриба. На фіг. 2 схематично зображено застібку, виступ замка якої виконано у формі несиметричного гриба. На фіг. 3 схематично зображено застібку, виступ замка якої має ромбічну форму. 1 UA 117645 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 4 схематично зображено застібку з використанням двох замків. На фіг. 5 схематично зображено приклад застібки зі зміщенням замка відносно середньої лінії стрічки в обох напрямках з розташуванням ребер з внутрішньої сторони. На фіг. 6 схематично зображено виконання повздовжніх ребер будь-якої геометричної форми з зовнішньої сторони стрічки. Стрічка з застібкою містить дві плоскі стрічки 1 і 2, виготовлені з полімерів поліолефінової групи (поліетилен чи поліпропілен) або їх комбінації (співекструзії) і розташовані з можливістю з'єднання одна з одною на протязі усієї довжини за допомогою паза 3 і виступу, який має об'ємну форму, або симетричного гриба 4, або несиметричного гриба 5, або має ромбічну форму 6. Коли нема потреби забезпечувати великі зусилля щеплення замку через відсутність впливу продукту на застібку, виступ 4 виготовляють у формі симетричного гриба 4 і тоді на перший план виходить тактильне відчуття моменту закривання замка, а самі зусилля закривання та відкривання стають більш легкими. Форма виступу 5 несиметричного гриба надає можливість користувачу легкого відкривання замка, за рахунок зменшення площі перекриття, при цьому площа перекриття з іншої сторони виступу 5 залишається сталою, таким чином відкривання пакета зі сторони продукту залишається більш важким. Внутрішня поверхня паза 3 та зовнішня поверхня виступу або 4, або 5, або 6 виконані конгруентно відносно одна одної і разом утворюють замок 7. Стрічка 1 має також поздовжні ребра 8 будь-якої геометричної форми, яка зображена на фіг. 6. Поздовжні ребра 8 розташовані на стрічках 1 або з внутрішньої сторони фіг. 1, 2, 3, 4, 5, або з зовнішньої сторони фіг. 6, і кількість їх складає принаймні одне. Замок 7 відносно з середньою лінією стрічки 1 розташовано колінеарно в обох напрямках і кількість замків дорівнює принаймні одному. 11а фіг. 4 зображено два замки 7. Збільшуючи кількість замків 7 (фіг. 4) ми збільшуємо ширину паза 3. Збільшуючи ширину паза 3, ми надаємо змогу сипучим матеріалам, які попали всередину паза 3 легше видалитися звідти. Та водночас ми зменшуємо площу перекриття між пазом 3 та виступом або 4, або 5, або 6, як наслідок, зменшується зусилля зчеплення, а відновити його можливо збільшивши ефективну довжину стрічки 1, саме це і реалізовано тут за рахунок розміщення замка 7 в декілька рядів. Представлені на наданих фігурах креслення типи стрічок 1 зумовлені вимогами пакувальних ліній та типів пакетів в яких вони використовуються. Наприклад, у випадку коли відстань від краю пакету повинна бути значною, а жорсткість самого пакувального матеріалу недостатня, то її можливо підвищити за рахунок зміщення замка в одну з сторін (фіг. 5), а впаяні смуги будуть виконувати роль підсилювачів. Стрічка 1 з застібкою виконує ті ж самі вимоги, але в пакеті з несиметричними краями. Розташування повздовжніх ребер 8 може бути як ззовні, так і з внутрішньої поверхні стрічки 1, що надає їй додаткову жорсткість. Окрім додаткової жорсткості це надає можливості підтримувати необхідне положення замка 7 відносно пакета на різних типах пакувальних ліній. Форма ребер 8 може бути різною залежно від типу обладнання на якому проводиться впайка фіг. 6. Закриття застібки здійснюється наступним чином. При натисканні протилежних сторін, тобто, стрічки 1 та 2 пальцями вздовж паза 3 та виступу 4 з невеликим зусиллям відбувається закриття і відкриття застібки. Досягнутий технічний результат запропонованого рішення дозволяє істотно підвищити надійність виробу, розширити технологічні можливості, зручність і універсальність використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Стрічка з застібкою багаторазового використання, що включає дві плоскі стрічки, які мають поздовжні ребра на протязі усієї довжини і розташовані, з можливістю з'єднання, за допомогою замка у вигляді паза і виступу, який має об'ємну форму, при цьому внутрішня поверхня паза та зовнішня поверхня виступу виконані конгруентно відносно одна одної, і виконана стрічка з застібкою з полімерного матеріалу, яка відрізняється тим, що поздовжні ребра мають будь-яку геометричну форму і виконані вони на стрічках застібки або з внутрішньої сторони, або з зовнішньої сторони, і кількість їх складає принаймні одне, при цьому об'ємна форма виступу замка виконана у вигляді, наприклад, або симетричного гриба, або несиметричного гриба, або має ромбічну форму, або іншу подібну, крім того, замок застібки розташовано колінеарно відносно середньої лінії самої стрічки в обох напрямках і кількість замків дорівнює принаймні одному. 2. Стрічка з застібкою за п. 1, яка відрізняється тим, що вона виготовлена з полімерів поліолефінової групи (поліетилен чи поліпропілен) або їх комбінації (співекструзії). 2 UA 117645 U 3 UA 117645 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
