Машина подачі кисню в конвертер

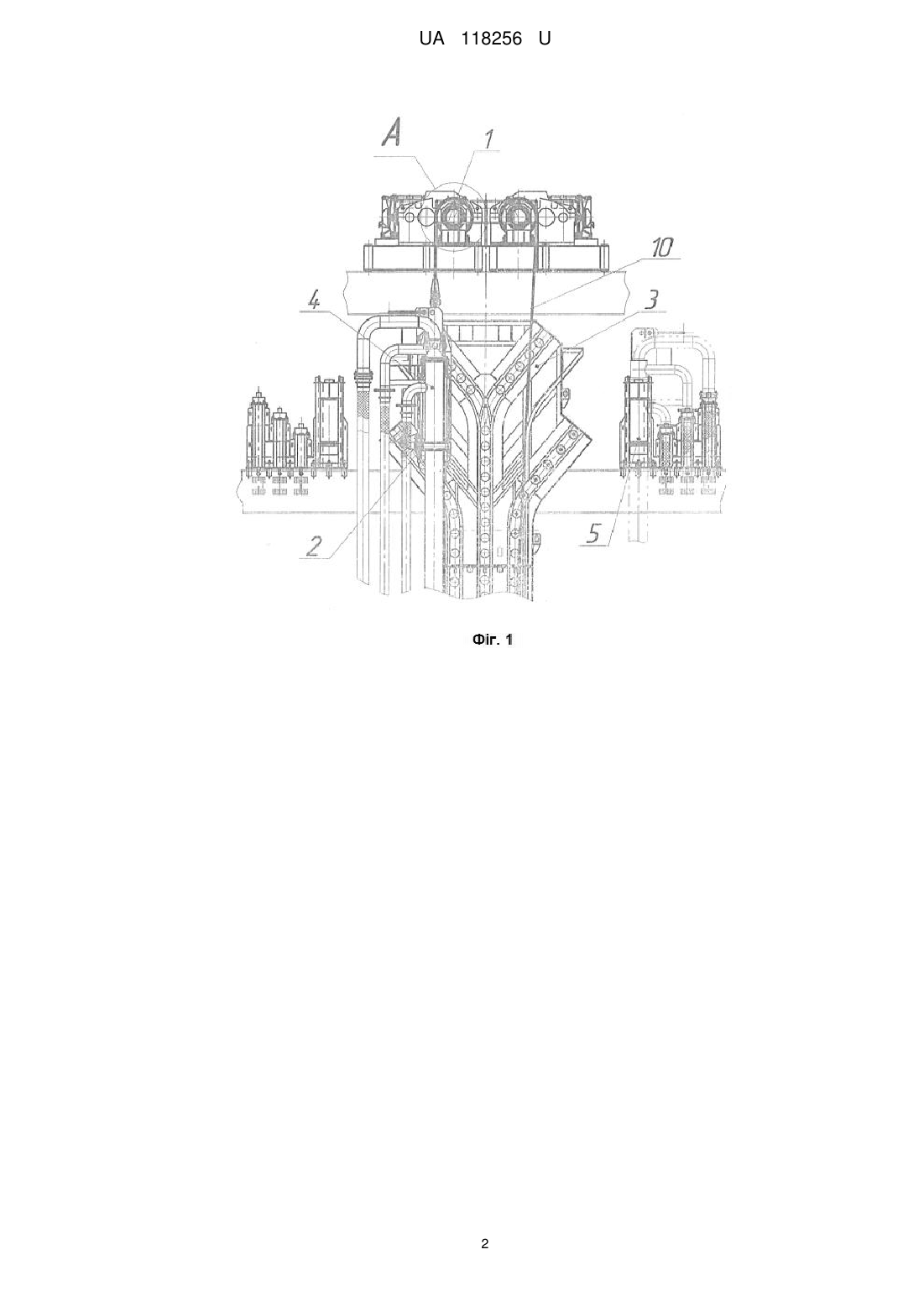

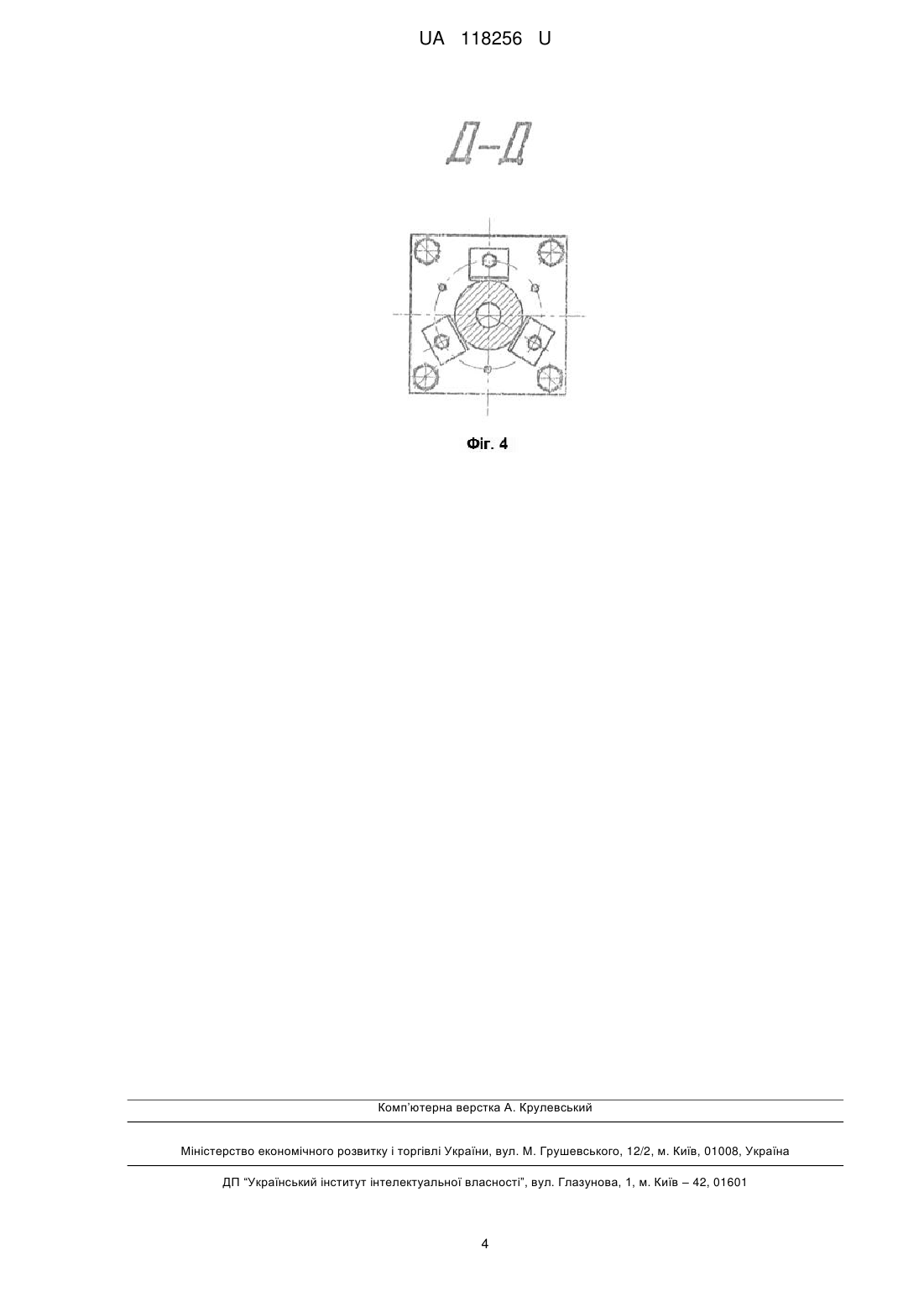

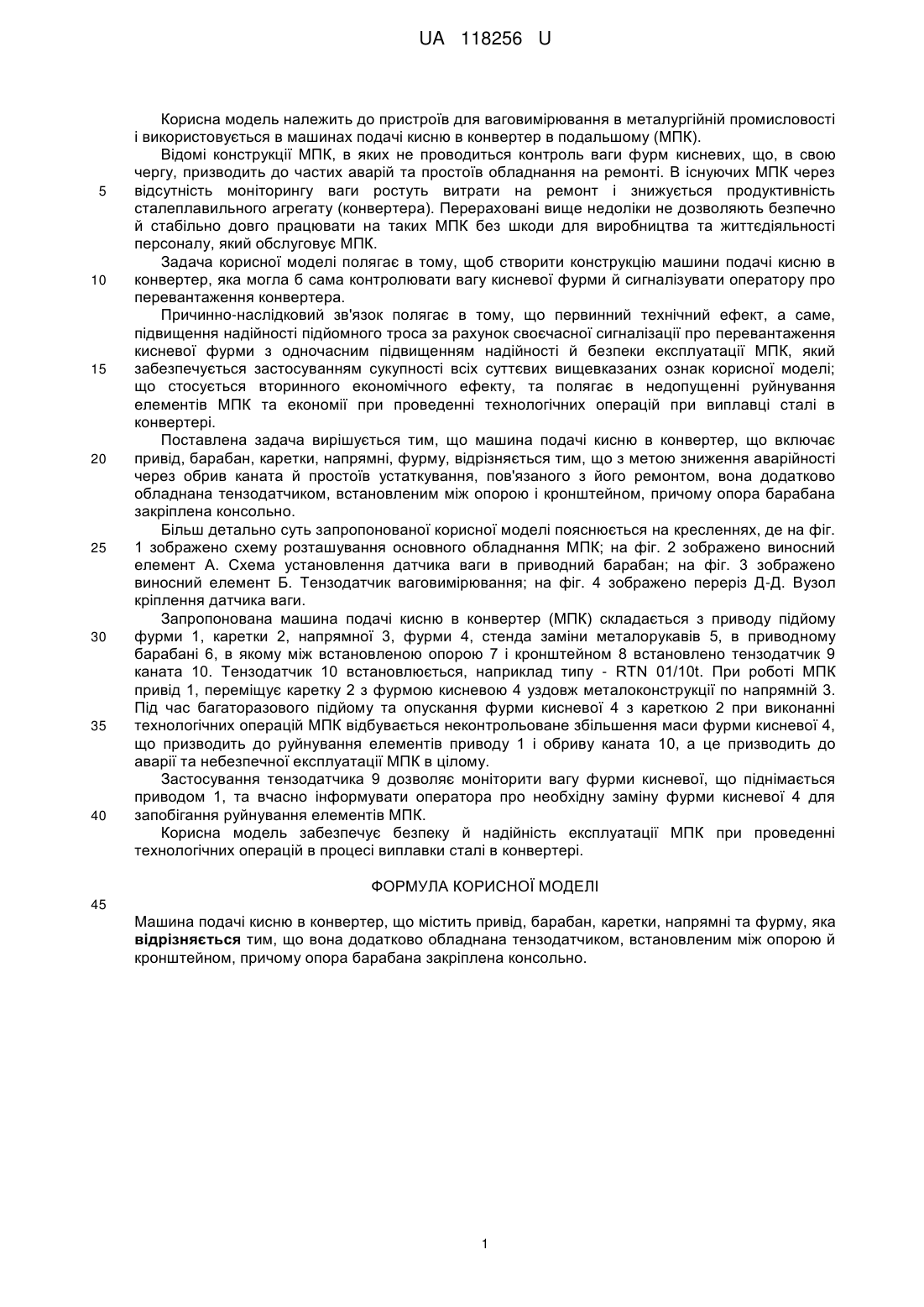

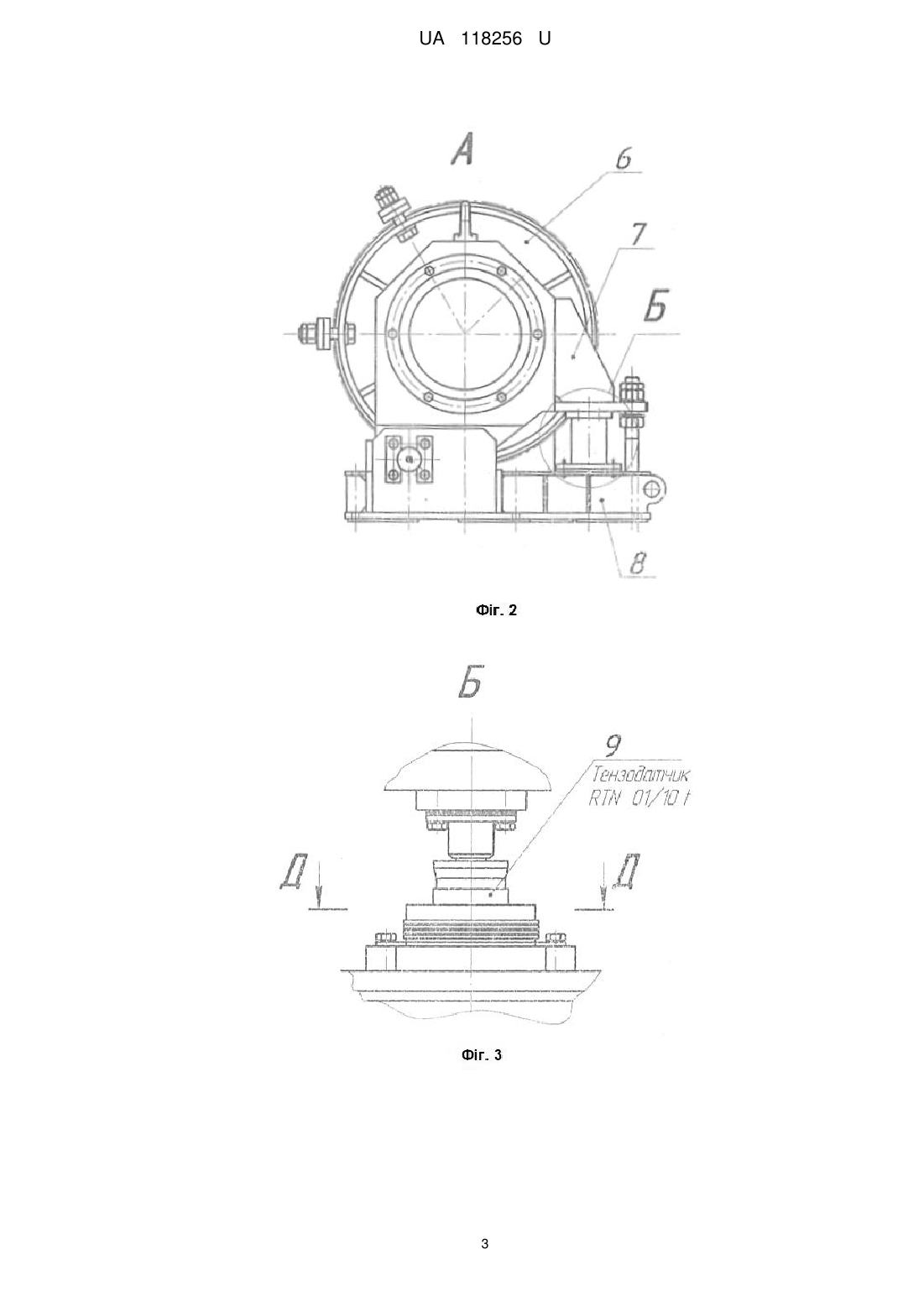

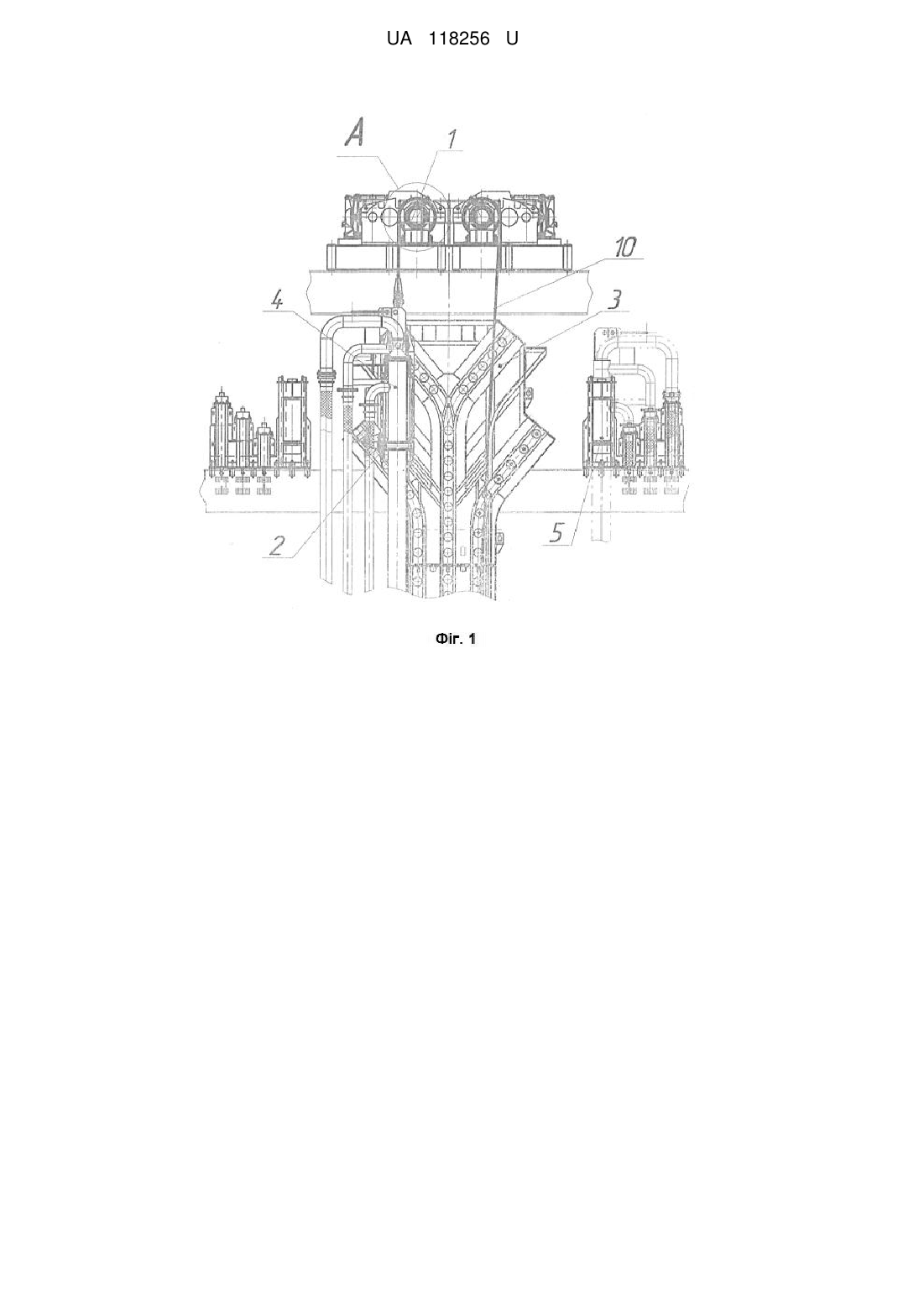

Реферат: Машина подачі кисню в конвертер містить привід, барабан, каретки, напрямні та фурму та додатково обладнана тензодатчиком, встановленим між опорою й кронштейном, причому опора барабана закріплена консольно. UA 118256 U (12) UA 118256 U UA 118256 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристроїв для ваговимірювання в металургійній промисловості і використовується в машинах подачі кисню в конвертер в подальшому (МПК). Відомі конструкції МПК, в яких не проводиться контроль ваги фурм кисневих, що, в свою чергу, призводить до частих аварій та простоїв обладнання на ремонті. В існуючих МПК через відсутність моніторингу ваги ростуть витрати на ремонт і знижується продуктивність сталеплавильного агрегату (конвертера). Перераховані вище недоліки не дозволяють безпечно й стабільно довго працювати на таких МПК без шкоди для виробництва та життєдіяльності персоналу, який обслуговує МПК. Задача корисної моделі полягає в тому, щоб створити конструкцію машини подачі кисню в конвертер, яка могла б сама контролювати вагу кисневої фурми й сигналізувати оператору про перевантаження конвертера. Причинно-наслідковий зв'язок полягає в тому, що первинний технічний ефект, а саме, підвищення надійності підйомного троса за рахунок своєчасної сигналізації про перевантаження кисневої фурми з одночасним підвищенням надійності й безпеки експлуатації МПК, який забезпечується застосуванням сукупності всіх суттєвих вищевказаних ознак корисної моделі; що стосується вторинного економічного ефекту, та полягає в недопущенні руйнування елементів МПК та економії при проведенні технологічних операцій при виплавці сталі в конвертері. Поставлена задача вирішується тим, що машина подачі кисню в конвертер, що включає привід, барабан, каретки, напрямні, фурму, відрізняється тим, що з метою зниження аварійності через обрив каната й простоїв устаткування, пов'язаного з його ремонтом, вона додатково обладнана тензодатчиком, встановленим між опорою і кронштейном, причому опора барабана закріплена консольно. Більш детально суть запропонованої корисної моделі пояснюється на кресленнях, де на фіг. 1 зображено схему розташування основного обладнання МПК; на фіг. 2 зображено виносний елемент А. Схема установлення датчика ваги в приводний барабан; на фіг. 3 зображено виносний елемент Б. Тензодатчик ваговимірювання; на фіг. 4 зображено переріз Д-Д. Вузол кріплення датчика ваги. Запропонована машина подачі кисню в конвертер (МПК) складається з приводу підйому фурми 1, каретки 2, напрямної 3, фурми 4, стенда заміни металорукавів 5, в приводному барабані 6, в якому між встановленою опорою 7 і кронштейном 8 встановлено тензодатчик 9 каната 10. Тензодатчик 10 встановлюється, наприклад типу - RTN 01/10t. При роботі МПК привід 1, переміщує каретку 2 з фурмою кисневою 4 уздовж металоконструкції по напрямній 3. Під час багаторазового підйому та опускання фурми кисневої 4 з кареткою 2 при виконанні технологічних операцій МПК відбувається неконтрольоване збільшення маси фурми кисневої 4, що призводить до руйнування елементів приводу 1 і обриву каната 10, а це призводить до аварії та небезпечної експлуатації МПК в цілому. Застосування тензодатчика 9 дозволяє моніторити вагу фурми кисневої, що піднімається приводом 1, та вчасно інформувати оператора про необхідну заміну фурми кисневої 4 для запобігання руйнування елементів МПК. Корисна модель забезпечує безпеку й надійність експлуатації МПК при проведенні технологічних операцій в процесі виплавки сталі в конвертері. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Машина подачі кисню в конвертер, що містить привід, барабан, каретки, напрямні та фурму, яка відрізняється тим, що вона додатково обладнана тензодатчиком, встановленим між опорою й кронштейном, причому опора барабана закріплена консольно. 1 UA 118256 U 2 UA 118256 U 3 UA 118256 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
