Контейнер для зберігання інструментів стрижневого типу

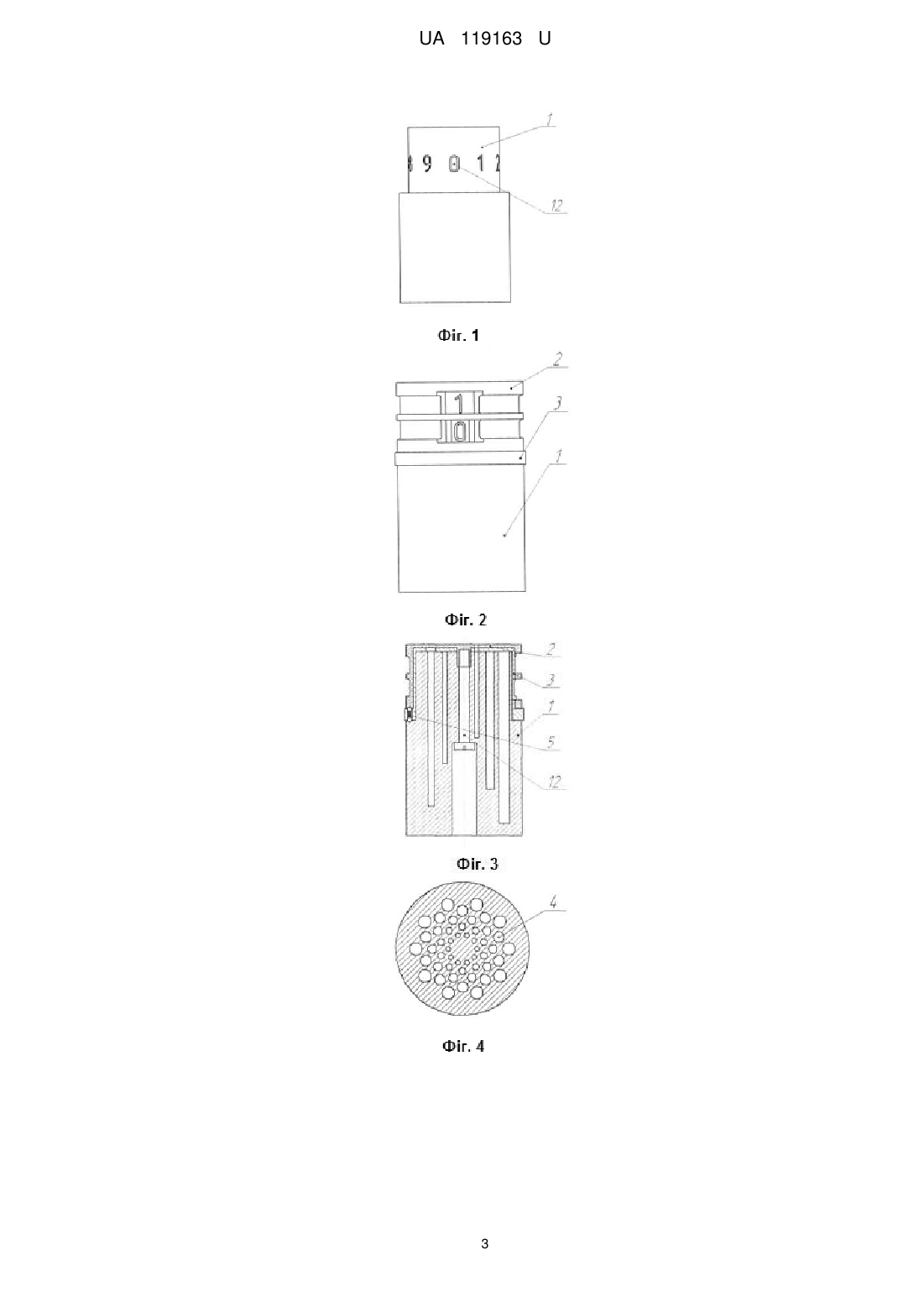

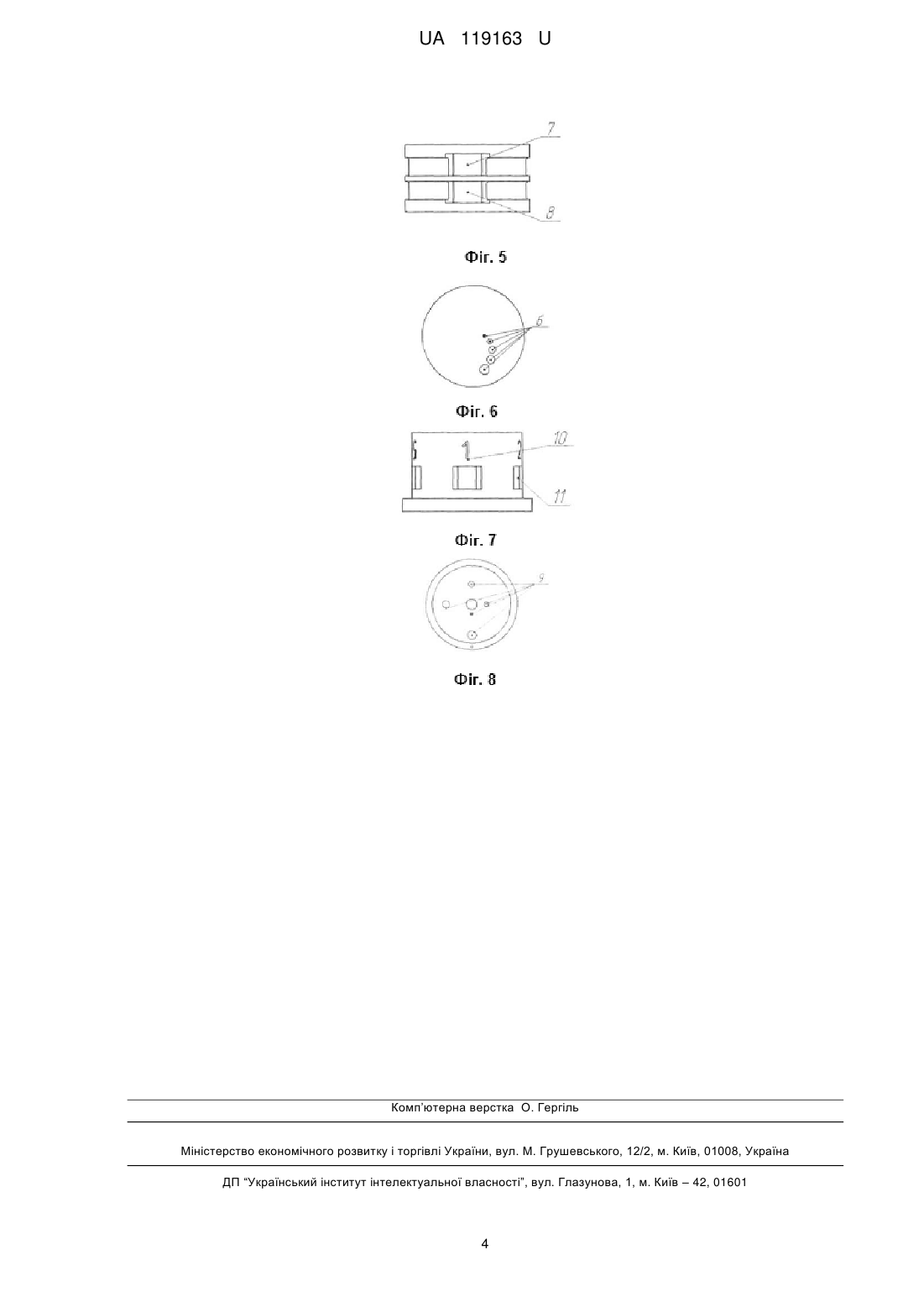

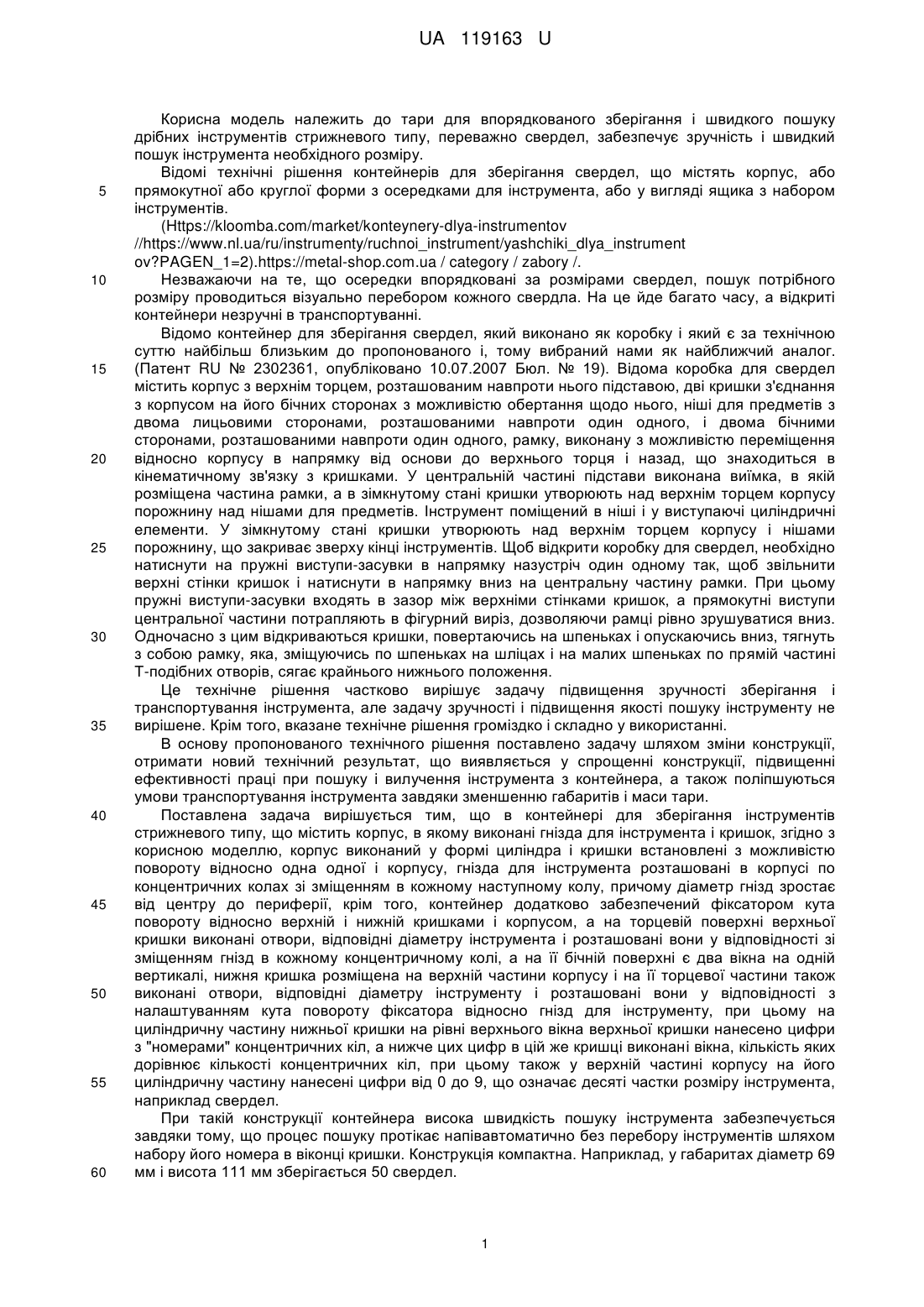

Реферат: UA 119163 U UA 119163 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари для впорядкованого зберігання і швидкого пошуку дрібних інструментів стрижневого типу, переважно свердел, забезпечує зручність і швидкий пошук інструмента необхідного розміру. Відомі технічні рішення контейнерів для зберігання свердел, що містять корпус, або прямокутної або круглої форми з осередками для інструмента, або у вигляді ящика з набором інструментів. (Https://kloomba.com/market/konteynery-dlya-instrumentov //https://www.nl.ua/ru/instrumenty/ruchnoi_instrument/yashchiki_dlya_instrument ov?PAGEN_1=2).https://metal-shop.com.ua / category / zabory /. Незважаючи на те, що осередки впорядковані за розмірами свердел, пошук потрібного розміру проводиться візуально перебором кожного свердла. На це йде багато часу, а відкриті контейнери незручні в транспортуванні. Відомо контейнер для зберігання свердел, який виконано як коробку і який є за технічною суттю найбільш близьким до пропонованого і, тому вибраний нами як найближчий аналог. (Патент RU № 2302361, опубліковано 10.07.2007 Бюл. № 19). Відома коробка для свердел містить корпус з верхнім торцем, розташованим навпроти нього підставою, дві кришки з'єднання з корпусом на його бічних сторонах з можливістю обертання щодо нього, ніші для предметів з двома лицьовими сторонами, розташованими навпроти один одного, і двома бічними сторонами, розташованими навпроти один одного, рамку, виконану з можливістю переміщення відносно корпусу в напрямку від основи до верхнього торця і назад, що знаходиться в кінематичному зв'язку з кришками. У центральній частині підстави виконана виїмка, в якій розміщена частина рамки, а в зімкнутому стані кришки утворюють над верхнім торцем корпусу порожнину над нішами для предметів. Інструмент поміщений в ніші і у виступаючі циліндричні елементи. У зімкнутому стані кришки утворюють над верхнім торцем корпусу і нішами порожнину, що закриває зверху кінці інструментів. Щоб відкрити коробку для свердел, необхідно натиснути на пружні виступи-засувки в напрямку назустріч один одному так, щоб звільнити верхні стінки кришок і натиснути в напрямку вниз на центральну частину рамки. При цьому пружні виступи-засувки входять в зазор між верхніми стінками кришок, а прямокутні виступи центральної частини потрапляють в фігурний виріз, дозволяючи рамці рівно зрушуватися вниз. Одночасно з цим відкриваються кришки, повертаючись на шпеньках і опускаючись вниз, тягнуть з собою рамку, яка, зміщуючись по шпеньках на шліцах і на малих шпеньках по прямій частині Т-подібних отворів, сягає крайнього нижнього положення. Це технічне рішення частково вирішує задачу підвищення зручності зберігання і транспортування інструмента, але задачу зручності і підвищення якості пошуку інструменту не вирішене. Крім того, вказане технічне рішення громіздко і складно у використанні. В основу пропонованого технічного рішення поставлено задачу шляхом зміни конструкції, отримати новий технічний результат, що виявляється у спрощенні конструкції, підвищенні ефективності праці при пошуку і вилучення інструмента з контейнера, а також поліпшуються умови транспортування інструмента завдяки зменшенню габаритів і маси тари. Поставлена задача вирішується тим, що в контейнері для зберігання інструментів стрижневого типу, що містить корпус, в якому виконані гнізда для інструмента і кришок, згідно з корисною моделлю, корпус виконаний у формі циліндра і кришки встановлені з можливістю повороту відносно одна одної і корпусу, гнізда для інструмента розташовані в корпусі по концентричних колах зі зміщенням в кожному наступному колу, причому діаметр гнізд зростає від центру до периферії, крім того, контейнер додатково забезпечений фіксатором кута повороту відносно верхній і нижній кришками і корпусом, а на торцевій поверхні верхньої кришки виконані отвори, відповідні діаметру інструмента і розташовані вони у відповідності зі зміщенням гнізд в кожному концентричному колі, а на її бічній поверхні є два вікна на одній вертикалі, нижня кришка розміщена на верхній частини корпусу і на її торцевої частини також виконані отвори, відповідні діаметру інструменту і розташовані вони у відповідності з налаштуванням кута повороту фіксатора відносно гнізд для інструменту, при цьому на циліндричну частину нижньої кришки на рівні верхнього вікна верхньої кришки нанесено цифри з "номерами" концентричних кіл, а нижче цих цифр в цій же кришці виконані вікна, кількість яких дорівнює кількості концентричних кіл, при цьому також у верхній частині корпусу на його циліндричну частину нанесені цифри від 0 до 9, що означає десяті частки розміру інструмента, наприклад свердел. При такій конструкції контейнера висока швидкість пошуку інструмента забезпечується завдяки тому, що процес пошуку протікає напівавтоматично без перебору інструментів шляхом набору його номера в віконці кришки. Конструкція компактна. Наприклад, у габаритах діаметр 69 мм і висота 111 мм зберігається 50 свердел. 1 UA 119163 U 5 10 15 20 25 30 35 Зміст корисної моделі пояснюється графічним матеріалом, де На фіг. 1 схематично зображено загальний вигляд корпусу контейнера. На фіг. 2 зображено контейнер у зборі. На фіг. 3 зображено контейнер у подовжньому перерізі. На фіг. 4 зображено вигляд корпусу у поперековому перерізі На фіг. 5 зображено загальний вигляд верхньої кришки. На фіг. 6 зображено вигляд верхньої кришки зверху. На фіг. 7 зображено загальний вигляд нижньої кришки. На фіг. 8 зображено вигляд нижньої кришки зверху. Контейнер містить корпус 1 циліндричної форми і дві кришки верхню 2 і нижню 3, встановлені з можливістю повороту відносно одна одної і корпусу 1. У корпусі 1 по концентричних колах виконані гнізда 4 для інструмента, причому в кожному наступному колі гнізда 4 зміщені щодо розташування гнізд на попередньому колі. Діаметр гнізд 4 зростає від центру до периферії. На корпусі контейнера закріплений фіксатор кута повороту 5. Верхня кришка 2 розташована на нижній 3 і на її торцевій поверхні виконані отвори 6, відповідні діаметру інструмента і розташовані вони у відповідності зі зміщенням гнізд 4 в кожному колі, а на бічній її поверхні виконані два вікна 7 і 8 на одній вертикалі. Нижня кришка 3 розташована на верхній частині корпусу 1, на торцевій частині нижньої кришки 3 також виконані отвори 9, відповідні діаметру інструмента і розташовані вони у відповідності з налаштуванням кута повороту фіксатора 5 щодо гнізд 4 для інструмента. На циліндричну частину нижньої кришки 3 на рівні верхнього вікна 7 верхньої кришки 2 нанесені цифри 10 з "номерами" концентричних кіл, а нижче цих цифр в цій же кришці 3 є вікна 11, кількість яких дорівнює кількості концентричних кіл. На верхню частину корпусу 1 нанесені цифри 12 від 0 до 9, що позначають десяті частки розміру інструмента, наприклад свердел. Обидві кришки 2 і 3 закріплені в корпусі 1 гвинтом 13. Установка працює наступним чином. У гніздах 4, які виконані у корпусі 1, зберігаються інструменти, наприклад свердла. За потребою необхідного розміру інструмента, наприклад свердла 3, 5 мм треба набрати у вікні 7 кришки 2 цифру 3, а у нижньому вікні 8 треба набрати цифру 5 і, таким чином, сполучаються отвори на трьох елементах конструкції, а саме на обох кришках 2 і 3 і корпусі 1, сполучаються отвори 6, 9, 4. Якщо вікно 7 верхньої кришки 2, по куту повороту якої контролюється фіксатор 5, співпадає з вікном 11 нижньої кришки 3 і цифрами 12, які нанесені на нижню частину корпусу 1, то гніздо 4 з інструментом відкрито і його можна дістати, якщо у вікнах цифр немає, контейнер закритий для всіх інструментів. Використання запропонованого технічного рішення дозволить спростити конструкцію, суттєво прискорити пошук необхідного інструмента, що впливає на ефективність праці, а також розширити асортимент контейнерів і для зберігання і транспортування інструментів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Контейнер для зберігання інструментів стрижневого типу, що містить корпус, в якому виконані гнізда для інструмента і кришки, який відрізняється тим, що корпус виконано у формі циліндра і кришки встановлені з можливістю повороту відносно одна одної і корпусу, гнізда для інструмента розташовані в корпусі по концентричних колах зі зміщенням в кожному наступному колі, причому діаметр гнізд зростає від центру до периферії, крім того, контейнер додатково оснащений фіксатором кута повороту відносно верхньої і нижньої кришок і корпусом, а на торцевій поверхні верхньої кришки виконані отвори, відповідні діаметру інструмента, і розташовані вони у відповідності зі зміщенням гнізд в кожному концентричному колі, а на її бічній поверхні є два вікна на одній вертикалі, нижня кришка розміщена на верхній частині корпусу і на її торцевій частині також виконані отвори, відповідні діаметру інструмента і розташовані вони у відповідності з налаштуванням кута повороту фіксатора відносно гнізд для інструмента, при цьому на циліндричну частину нижньої кришки, на рівні верхнього вікна верхньої кришки, нанесено цифри з "номерами" концентричних кіл, а нижче цих цифр, в цій же кришці, виконані вікна, кількість яких дорівнює кількості концентричних кіл, при цьому також у верхній частині корпусу на його циліндричну частину нанесені цифри від 0 до 9, що означає десяті частки розміру інструмента, наприклад свердел. 2 UA 119163 U 3 UA 119163 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
