Контейнер для тривалого зберігання і транспортування агресивних матеріалів

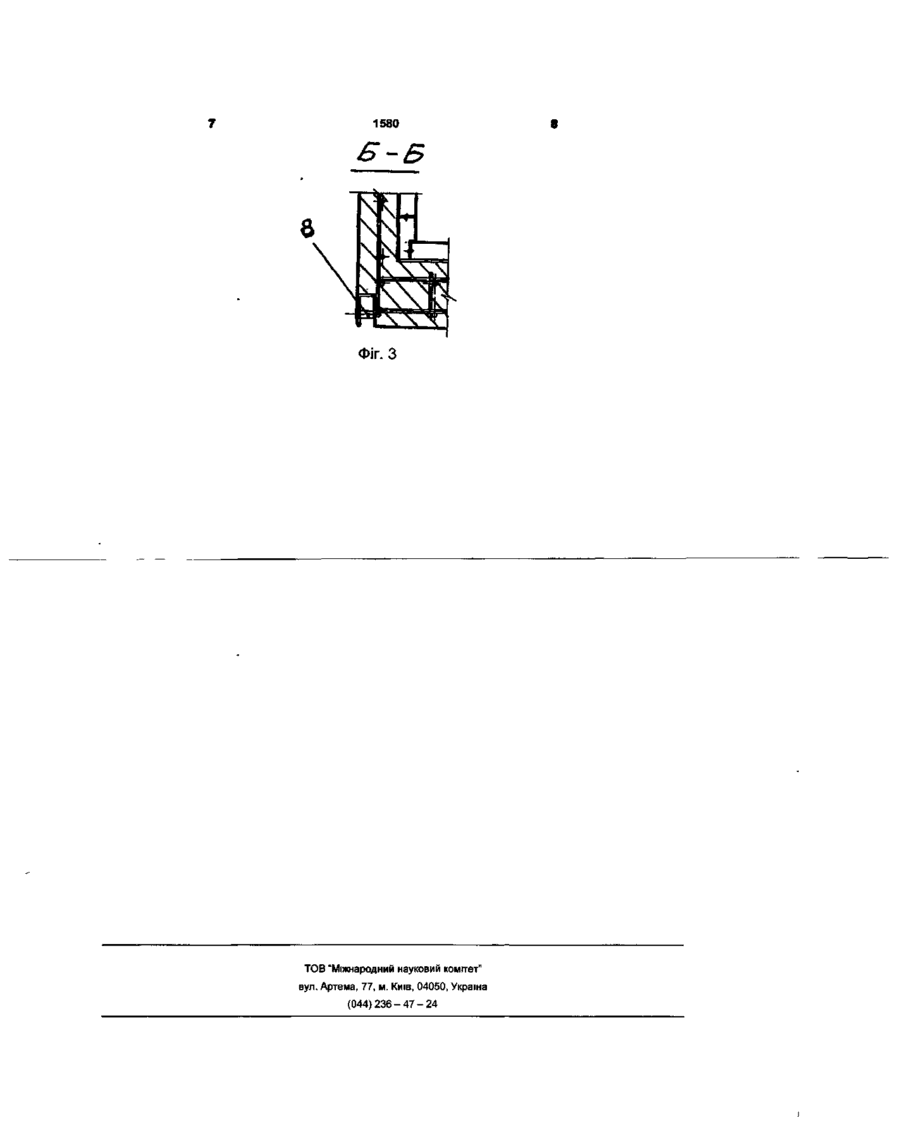

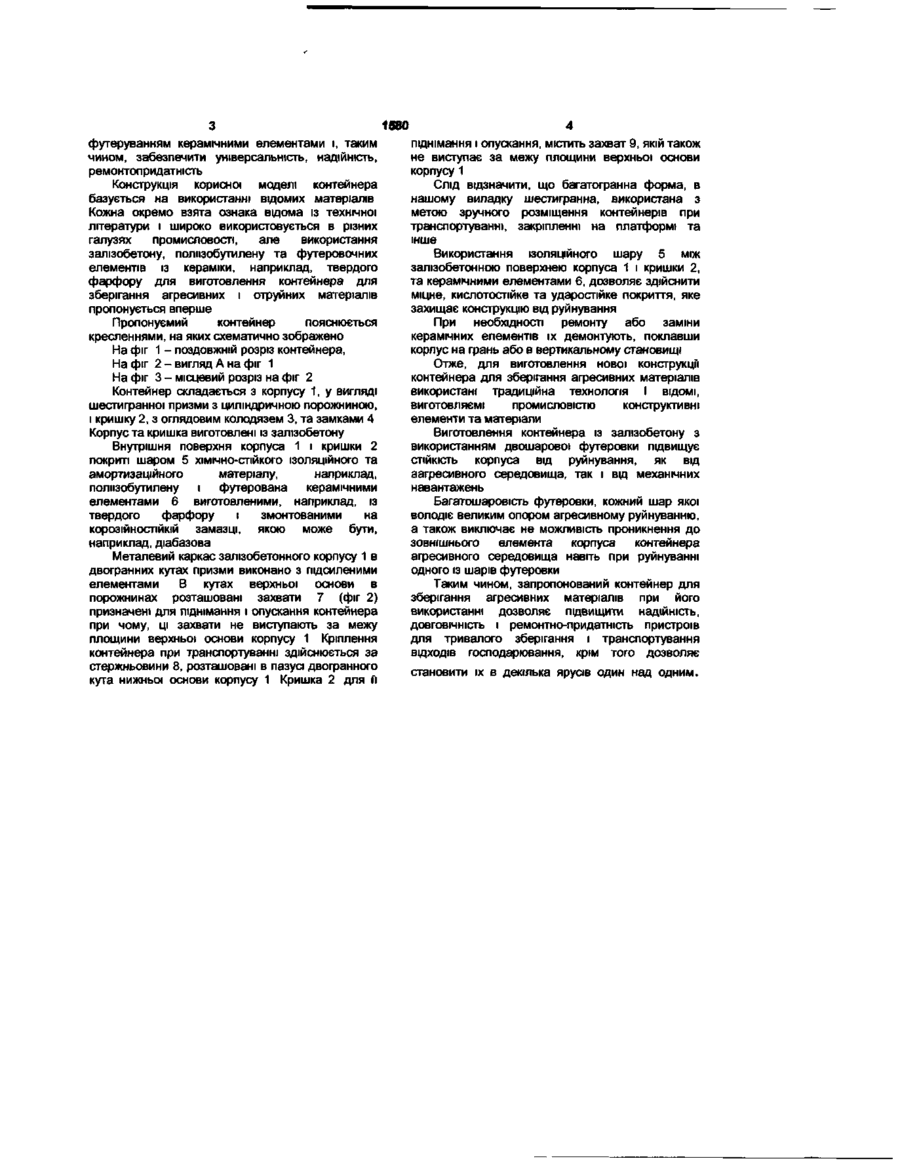

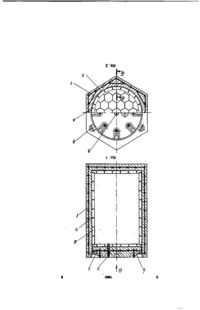

1 Контейнер для тривалого зберігання і транспортування агресивних матеріалів, що містить багатошарові - корпус і кришку з замковими елементами та обладнанням для піднімання і опускання, який відрізняється тим, що корпус має вигляд шестигранної призми з циліндричною порожниною закритою кришкою та виконаних із залізобетону, внутрішня поверхня яких покрита шаром ХІМІЧНО та ударостійкого ІЗОЛЯЦІЙНОГО матеріалу та футерована керамічними елементами, при цьому захвати для піднімання і опускання контейнера розташовані в порожнинах двогранних кутів верхньої основи корпусу і не виступають за межу п площини 2 Контейнер по п 1, який відрізняється тим, що його кріплення при транспортуванні здійснюється за стержньовини розташовані в пазусі двогранного кута корпусу 3 Контейнер по п 1,2, який відрізняється тим, Корисна модель відноситься до конструкції контейнерів і резервуарів для тривалого зберігання і транспортування промислових ВІДХОДІВ агресивних, отруйних матеріалів як твердих, так і рідких і може б> ти використаний в ХІМІЧНІЙ, металургійній та інших галузях промисловості, наприклад сільському господарстві, побуті та інше Відомий керамічний збірник для зберігання агресивних особливо чистих і харчових середовищ (Бабич В Ф , Белоус К П «Химическое оборудование из керамики», «Машиностроение», Москва, 1987, стр 128-135 Всего стр 219) Недоліками керамічного збірника є низька моделі належить контейнер для тривалого зберігання і транспортування агресивних матеріалів, що містить багатошарові - корпус і кришку з замковими елементами (Пладис Ф А, Шкурин В А , Сурмаев Г Э «Контейнеры», Справочник Москва, «Машиностроение», 1981, стр 93, рис 77 Всего стр 190) Двошаровий корпус має каркас, виготовлений із профільної сталі і ємність - із поліетилену низького тиску В нижній частині ємності находиться зливне обладнання, закрите кришкою, закріпленою на каркасі Недоліками конструкції цього контейнера відсутність універсальності, що знижує широту його використання Крім цього, відомий контейнер не володіє властивостями ремонтопридатності, так як для виконання ремонтних робіт необхідне розбирання каркасу В основу корисної моделі поставлено задачу розробки нової конструкції контейнера для тривалого зберігання і транспортування агресивних матеріалів шляхом виготовлення корпусу контейнера у вигляді шестигранної призми з циліндричною порожниною закритою кришкою і виконаних із залізобетону, та покриттям внутрішніх механічна МІЦНІСТЬ ВІДОМИЙ також контейнер для зберігання мінеральних добрив та інших подібних матеріалів Контейнер має форму прямокутника Його корпус виготовлено із стальних листів В кришці контейнера мається груповий отвір з відкидною кришкою Кришка замикається двома замками кулачкового типу (Клименко К М , «Контейнеры и поддоны» Москва, «Машиностроение», 1974, стр 72, рис 41, всего стр 128) Цей контейнер надійний в експлуатації, але не придатний для зберігання агресивних матеріалів Найбільш близьким до пропонуємої корисної що в якості ХІМІЧНО-СТІЙКОГО ІЗОЛЯЦІЙНОГО матеріалу використано, наприклад, поліізобутилен 4 Контейнер по п 1,2, який відрізняється тим, що керамічні елементи виготовлені, наприклад, із твердого фарфору поверхней шаром ХІМІЧНО-СТІЙКОГО ІЗОЛЯЦІЙНОГО та амортизаційного матеріалу з послщуючим 00 ю 1580 футеруванням керамічними елементами і, таким чином, забезпечити універсальність, надійність, ремонтопридатність Конструкція корисної моделі контейнера базується на використанні відомих матеріалів Кожна окремо взята ознака відома із технічної літератури і широко використовується в різних галузях промисловості, але використання залізобетону, поліізобутилену та футеровочних елементів із кераміки, наприклад, твердого фарфору для виготовлення контейнера для зберігання агресивних і отруйних матеріалів пропонується вперше Пропонуємий контейнер пояснюється кресленнями, на яких схематично зображено На фіг 1 - поздовжній розріз контейнера, На фіг 2 - вигляд А на фіг 1 На фіг 3 - місцевий розріз на фіг 2 Контейнер складається з корпусу 1, у вигляді шестигранної призми з циліндричною порожниною, і кришку 2, з оглядовим колодязем 3, та замками 4 Корпус та кришка виготовлені із залізобетону Внутрішня поверхня корпуса 1 і кришки 2 покриті шаром 5 ХІМІЧНО-СТІЙКОГО ІЗОЛЯЦІЙНОГО та амортизаційного матеріалу, наприклад, поліізобутилену і футерована керамічними елементами 6 виготовленими, наприклад, із твердого фарфору і змонтованими на корозійностійкій замазці, якою може бути, наприклад, діабазова Металевий каркас залізобетонного корпусу 1 в двогранних кутах призми виконано з підсиленими елементами В кутах верхньої основи в порожнинах розташовані захвати 7 (фіг 2) призначені для піднімання і опускання контейнера при чому, ці захвати не виступають за межу площини верхньої основи корпусу 1 Кріплення контейнера при транспортуванні здійснюється за стержньовини 8, розташовані в пазусі двогранного кута нижньої основи корпусу 1 Кришка 2 для її піднімання і опускання, містить захват 9, якій також не виступає за межу площини верхньої основи корпусу 1 Слід відзначити, що багатогранна форма, в нашому випадку шестигранна, використана з метою зручного розміщення контейнерів при транспортуванні, закріпленні на платформі та інше Використання ІЗОЛЯЦІЙНОГО шару 5 між залізобетонною поверхнею корпуса 1 і кришки 2, та керамічними елементами 6, дозволяє здійснити міцне, кислотостійке та ударостійке покриття, яке захищає конструкцію від руйнування При необхідності ремонту або заміни керамічних елементів їх демонтують, поклавши корпус на грань або в вертикальному становищі Отже, для виготовлення нової конструкції контейнера для зберігання агресивних матеріалів використані традиційна технологія І ВІДОМІ, ВИГОТОВЛЯЄМІ промисловістю конструктивні елементи та матеріали Виготовлення контейнера із залізобетону з використанням двошарової футеровки підвищує СТІЙКІСТЬ корпуса від руйнування, як від аагресивного середовища, так і від механічних навантажень Багатошаровість футеровки, кожний шар якої володіє великим опором агресивному руйнуванню, а також виключає не можливість проникнення до зовнішнього елемента корпуса контейнера агресивного середовища навіть при руйнуванні одного із шарів футеровки Таким чином, запропонований контейнер для зберігання агресивних матеріалів при його використанні дозволяє підвищити надійність, ДОВГОВІЧНІСТЬ і ремонтно-придатність пристроїв для тривалого зберігання і транспортування ВІДХОДІВ господарювання, крім того дозволяє становити їх в декілька ярусів один над одним. 0891 1580 Є-Б Фіг. З ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
