Складений профілюючий ролик для виготовлення порошкової стрічки

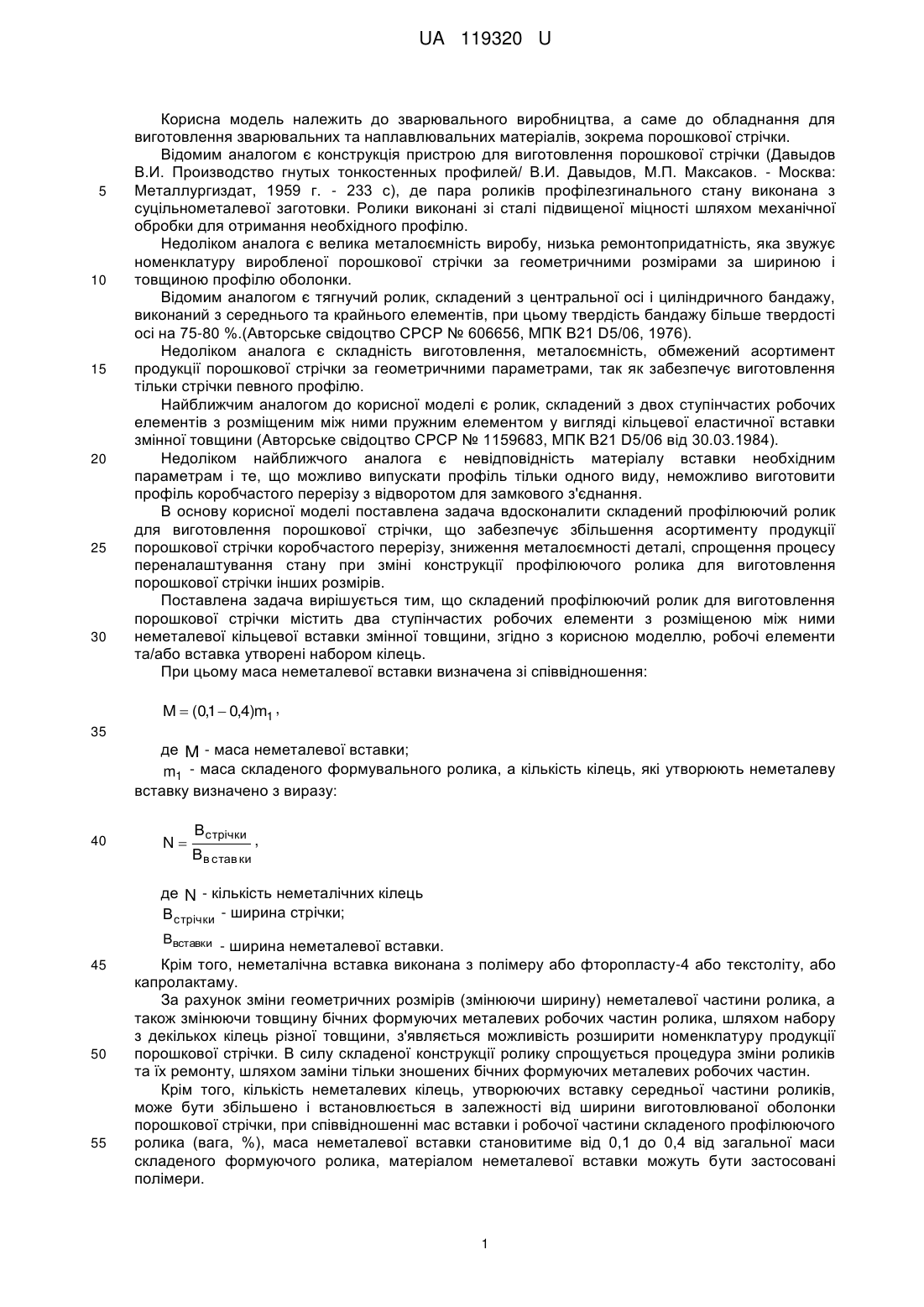

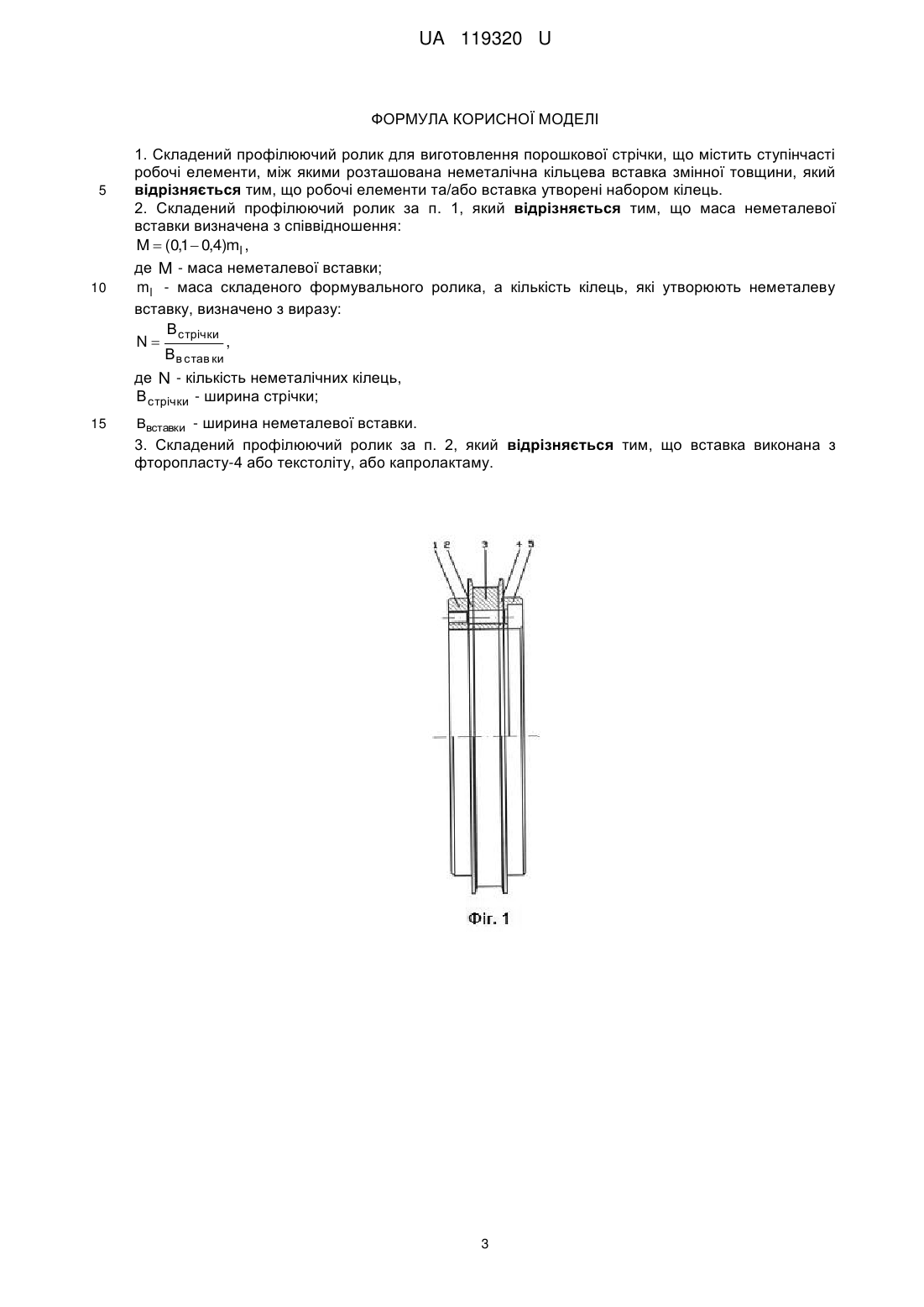

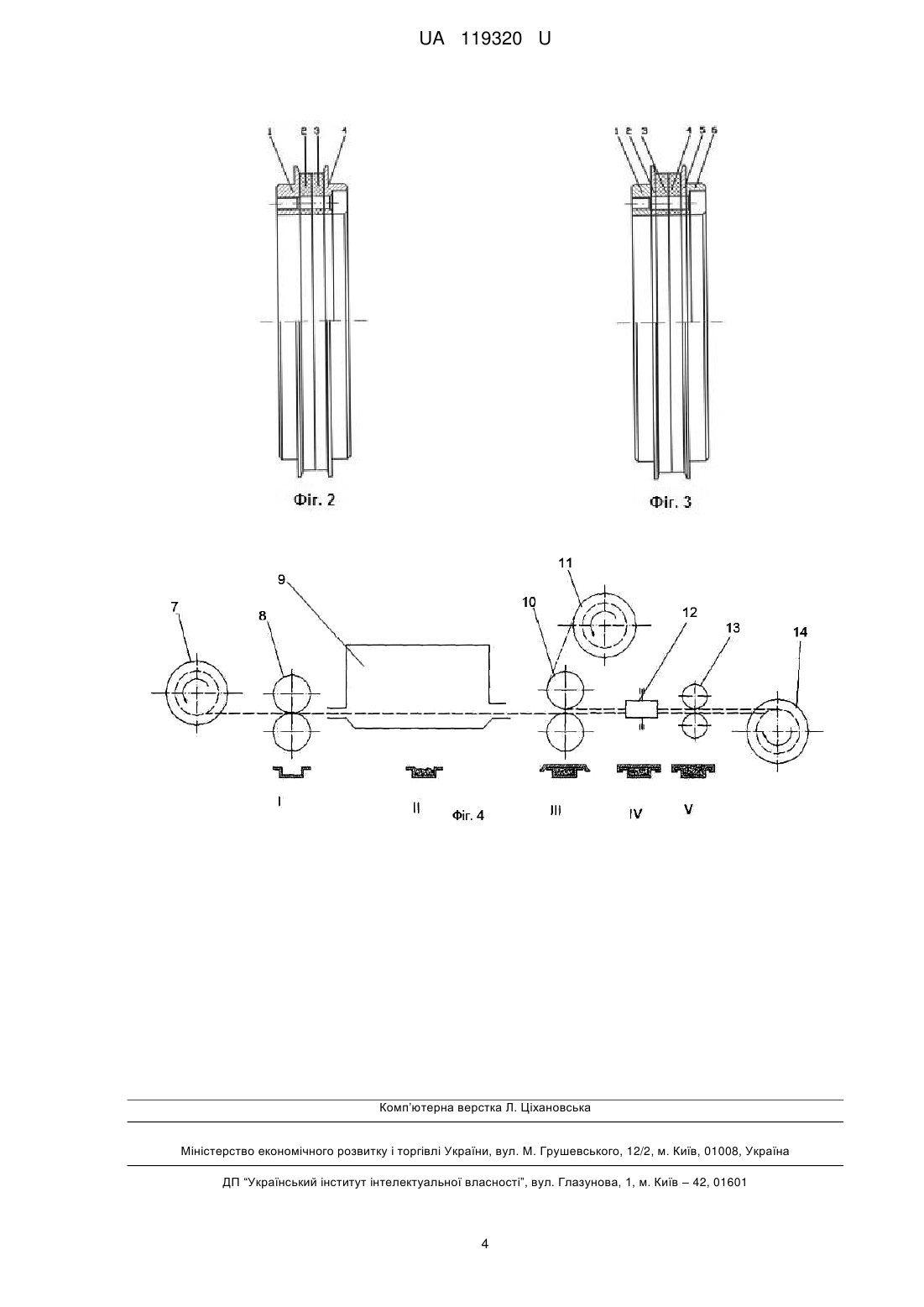

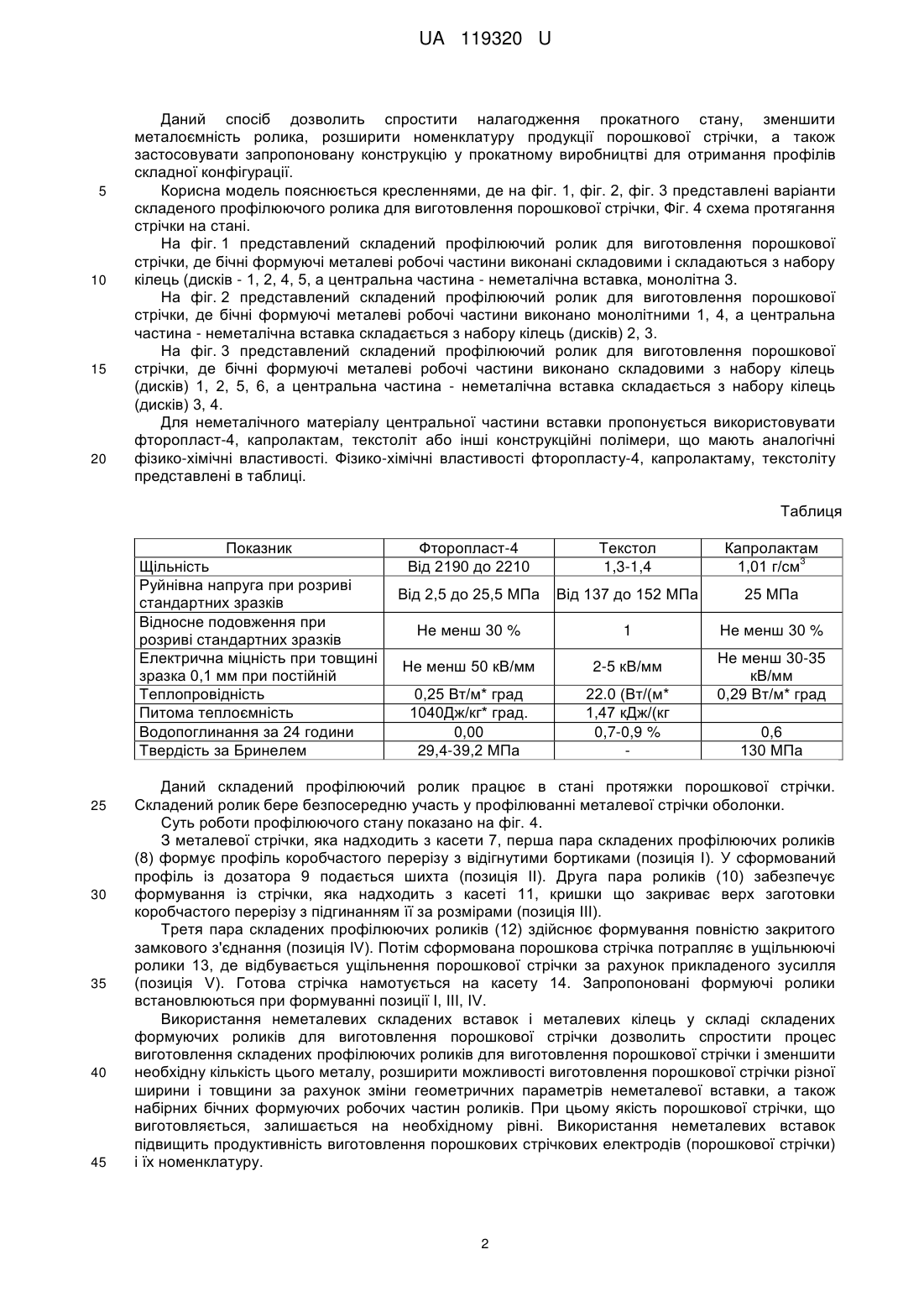

Реферат: Складений профілюючий ролик для виготовлення порошкової стрічки містить ступінчасті робочі елементи, між якими розташована неметалічна кільцева вставка змінної товщини. Робочі елементи та/або вставка утворені набором кілець. UA 119320 U (54) СКЛАДЕНИЙ ПРОФІЛЮЮЧИЙ РОЛИК ДЛЯ ВИГОТОВЛЕННЯ ПОРОШКОВОЇ СТРІЧКИ UA 119320 U UA 119320 U 5 10 15 20 25 30 Корисна модель належить до зварювального виробництва, а саме до обладнання для виготовлення зварювальних та наплавлювальних матеріалів, зокрема порошкової стрічки. Відомим аналогом є конструкція пристрою для виготовлення порошкової стрічки (Давыдов В.И. Производство гнутых тонкостенных профилей/ В.И. Давыдов, М.П. Максаков. - Москва: Металлургиздат, 1959 г. - 233 с), де пара роликів профілезгинального стану виконана з суцільнометалевої заготовки. Ролики виконані зі сталі підвищеної міцності шляхом механічної обробки для отримання необхідного профілю. Недоліком аналога є велика металоємність виробу, низька ремонтопридатність, яка звужує номенклатуру виробленої порошкової стрічки за геометричними розмірами за шириною і товщиною профілю оболонки. Відомим аналогом є тягнучий ролик, складений з центральної осі і циліндричного бандажу, виконаний з середнього та крайнього елементів, при цьому твердість бандажу більше твердості осі на 75-80 %.(Авторське свідоцтво СРСР № 606656, МПК В21 D5/06, 1976). Недоліком аналога є складність виготовлення, металоємність, обмежений асортимент продукції порошкової стрічки за геометричними параметрами, так як забезпечує виготовлення тільки стрічки певного профілю. Найближчим аналогом до корисної моделі є ролик, складений з двох ступінчастих робочих елементів з розміщеним між ними пружним елементом у вигляді кільцевої еластичної вставки змінної товщини (Авторське свідоцтво СРСР № 1159683, МПК В21 D5/06 від 30.03.1984). Недоліком найближчого аналога є невідповідність матеріалу вставки необхідним параметрам і те, що можливо випускати профіль тільки одного виду, неможливо виготовити профіль коробчастого перерізу з відворотом для замкового з'єднання. В основу корисної моделі поставлена задача вдосконалити складений профілюючий ролик для виготовлення порошкової стрічки, що забезпечує збільшення асортименту продукції порошкової стрічки коробчастого перерізу, зниження металоємності деталі, спрощення процесу переналаштування стану при зміні конструкції профілюючого ролика для виготовлення порошкової стрічки інших розмірів. Поставлена задача вирішується тим, що складений профілюючий ролик для виготовлення порошкової стрічки містить два ступінчастих робочих елементи з розміщеною між ними неметалевої кільцевої вставки змінної товщини, згідно з корисною моделлю, робочі елементи та/або вставка утворені набором кілець. При цьому маса неметалевої вставки визначена зі співвідношення: M  (0,1  0,4)m1 , 35 де M - маса неметалевої вставки; m1 - маса складеного формувального ролика, а кількість кілець, які утворюють неметалеву вставку визначено з виразу: 40 N В стрічки Вв став ки , де N - кількість неметалічних кілець В стрічки - ширина стрічки; Ввставки 45 50 55 - ширина неметалевої вставки. Крім того, неметалічна вставка виконана з полімеру або фторопласту-4 або текстоліту, або капролактаму. За рахунок зміни геометричних розмірів (змінюючи ширину) неметалевої частини ролика, а також змінюючи товщину бічних формуючих металевих робочих частин ролика, шляхом набору з декількох кілець різної товщини, з'являється можливість розширити номенклатуру продукції порошкової стрічки. В силу складеної конструкції ролику спрощується процедура зміни роликів та їх ремонту, шляхом заміни тільки зношених бічних формуючих металевих робочих частин. Крім того, кількість неметалевих кілець, утворюючих вставку середньої частини роликів, може бути збільшено і встановлюється в залежності від ширини виготовлюваної оболонки порошкової стрічки, при співвідношенні мас вставки і робочої частини складеного профілюючого ролика (вага, %), маса неметалевої вставки становитиме від 0,1 до 0,4 від загальної маси складеного формуючого ролика, матеріалом неметалевої вставки можуть бути застосовані полімери. 1 UA 119320 U 5 10 15 20 Даний спосіб дозволить спростити налагодження прокатного стану, зменшити металоємність ролика, розширити номенклатуру продукції порошкової стрічки, а також застосовувати запропоновану конструкцію у прокатному виробництві для отримання профілів складної конфігурації. Корисна модель пояснюється кресленнями, де на фіг. 1, фіг. 2, фіг. 3 представлені варіанти складеного профілюючого ролика для виготовлення порошкової стрічки, Фіг. 4 схема протягання стрічки на стані. На фіг. 1 представлений складений профілюючий ролик для виготовлення порошкової стрічки, де бічні формуючі металеві робочі частини виконані складовими і складаються з набору кілець (дисків - 1, 2, 4, 5, а центральна частина - неметалічна вставка, монолітна 3. На фіг. 2 представлений складений профілюючий ролик для виготовлення порошкової стрічки, де бічні формуючі металеві робочі частини виконано монолітними 1, 4, а центральна частина - неметалічна вставка складається з набору кілець (дисків) 2, 3. На фіг. 3 представлений складений профілюючий ролик для виготовлення порошкової стрічки, де бічні формуючі металеві робочі частини виконано складовими з набору кілець (дисків) 1, 2, 5, 6, а центральна частина - неметалічна вставка складається з набору кілець (дисків) 3, 4. Для неметалічного матеріалу центральної частини вставки пропонується використовувати фторопласт-4, капролактам, текстоліт або інші конструкційні полімери, що мають аналогічні фізико-хімічні властивості. Фізико-хімічні властивості фторопласту-4, капролактаму, текстоліту представлені в таблиці. Таблиця Показник Щільність Руйнівна напруга при розриві стандартних зразків Відносне подовження при розриві стандартних зразків Електрична міцність при товщині зразка 0,1 мм при постійній Теплопровідність Питома теплоємність Водопоглинання за 24 години Твердість за Бринелем 25 30 35 40 45 Фторопласт-4 Від 2190 до 2210 Текстол 1,3-1,4 Капролактам 3 1,01 г/см Від 2,5 до 25,5 МПа Від 137 до 152 МПа 25 МПа Не менш 30 % 1 Не менш 30 % Не менш 50 кВ/мм 2-5 кВ/мм 0,25 Вт/м* град 1040Дж/кг* град. 0,00 29,4-39,2 МПа 22.0 (Вт/(м* 1,47 кДж/(кг 0,7-0,9 % Не менш 30-35 кВ/мм 0,29 Вт/м* град 0,6 130 МПа Даний складений профілюючий ролик працює в стані протяжки порошкової стрічки. Складений ролик бере безпосередню участь у профілюванні металевої стрічки оболонки. Суть роботи профілюючого стану показано на фіг. 4. З металевої стрічки, яка надходить з касети 7, перша пара складених профілюючих роликів (8) формує профіль коробчастого перерізу з відігнутими бортиками (позиція І). У сформований профіль із дозатора 9 подається шихта (позиція II). Друга пара роликів (10) забезпечує формування із стрічки, яка надходить з касеті 11, кришки що закриває верх заготовки коробчастого перерізу з підгинанням її за розмірами (позиція III). Третя пара складених профілюючих роликів (12) здійснює формування повністю закритого замкового з'єднання (позиція IV). Потім сформована порошкова стрічка потрапляє в ущільнюючі ролики 13, де відбувається ущільнення порошкової стрічки за рахунок прикладеного зусилля (позиція V). Готова стрічка намотується на касету 14. Запропоновані формуючі ролики встановлюються при формуванні позиції І, III, IV. Використання неметалевих складених вставок і металевих кілець у складі складених формуючих роликів для виготовлення порошкової стрічки дозволить спростити процес виготовлення складених профілюючих роликів для виготовлення порошкової стрічки і зменшити необхідну кількість цього металу, розширити можливості виготовлення порошкової стрічки різної ширини і товщини за рахунок зміни геометричних параметрів неметалевої вставки, а також набірних бічних формуючих робочих частин роликів. При цьому якість порошкової стрічки, що виготовляється, залишається на необхідному рівні. Використання неметалевих вставок підвищить продуктивність виготовлення порошкових стрічкових електродів (порошкової стрічки) і їх номенклатуру. 2 UA 119320 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Складений профілюючий ролик для виготовлення порошкової стрічки, що містить ступінчасті робочі елементи, між якими розташована неметалічна кільцева вставка змінної товщини, який відрізняється тим, що робочі елементи та/або вставка утворені набором кілець. 2. Складений профілюючий ролик за п. 1, який відрізняється тим, що маса неметалевої вставки визначена з співвідношення: M  (0,1  0,4)ml , де M - маса неметалевої вставки; ml - маса складеного формувального ролика, а кількість кілець, які утворюють неметалеву вставку, визначено з виразу: В стрічки N , В в став ки де N - кількість неметалічних кілець, В стрічки - ширина стрічки; 15 Ввставки - ширина неметалевої вставки. 3. Складений профілюючий ролик за п. 2, який відрізняється тим, що вставка виконана з фторопласту-4 або текстоліту, абo капролактаму. 3 UA 119320 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
