Розкладний навіс

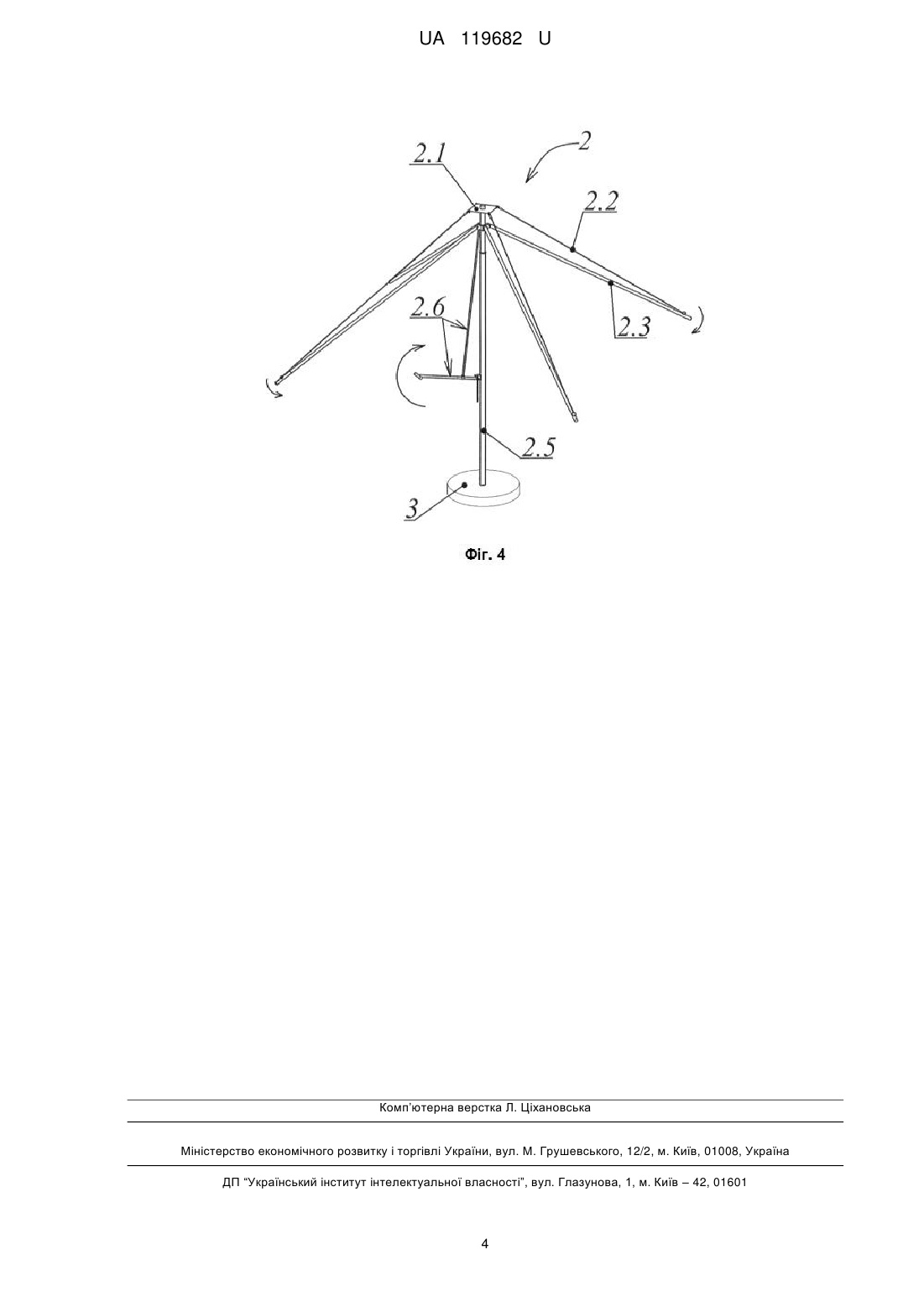

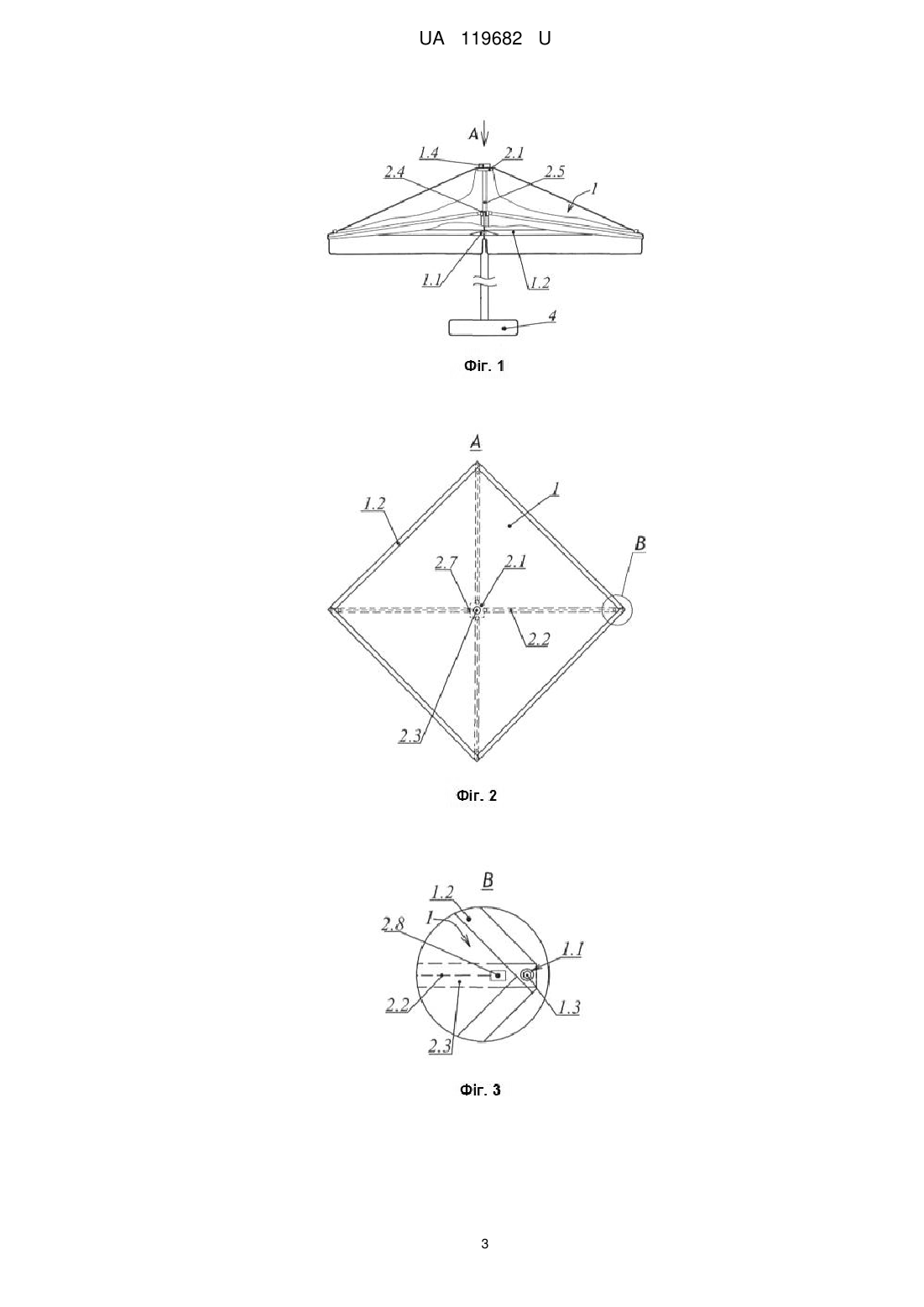

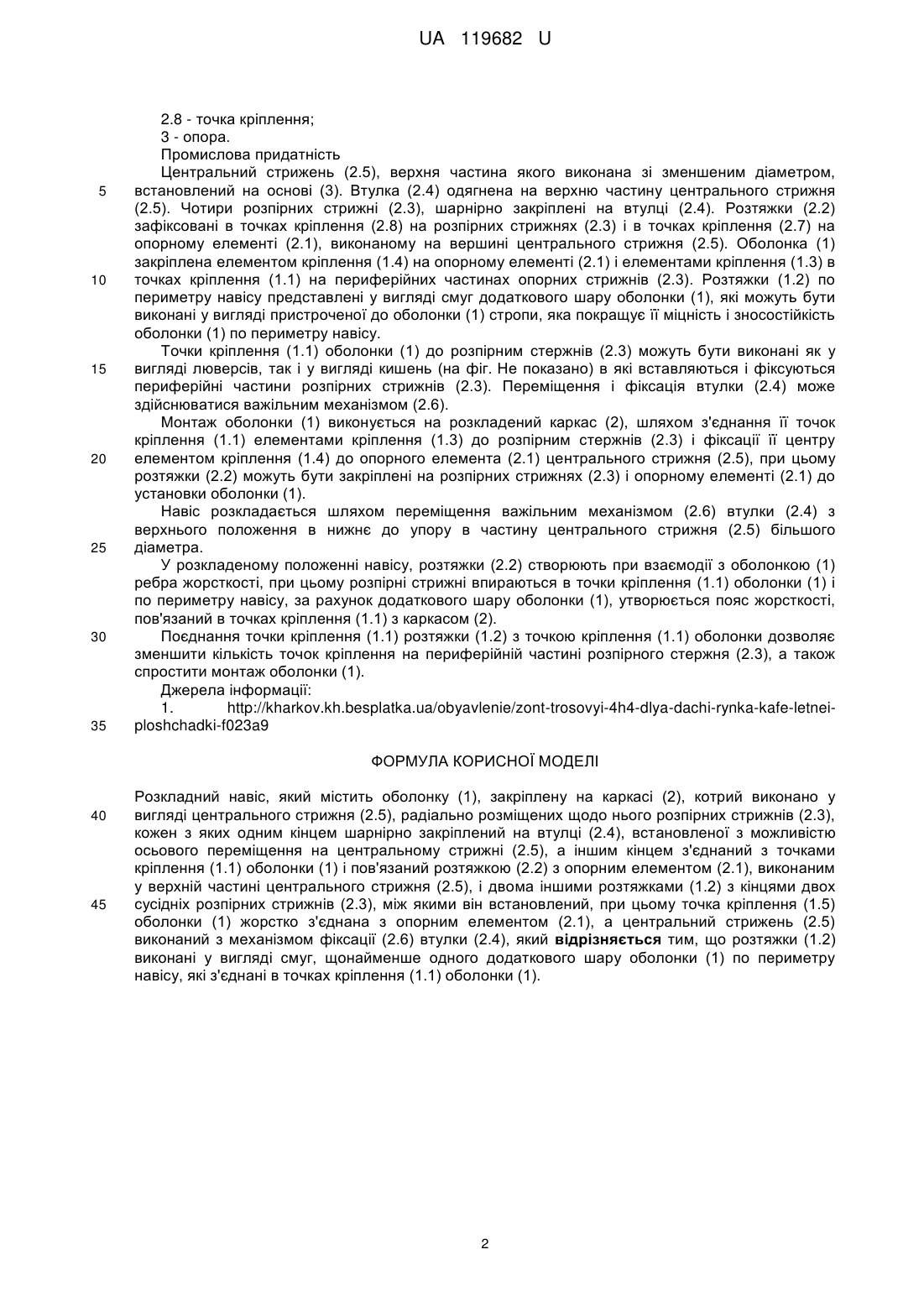

Реферат: UA 119682 U UA 119682 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до наземних споруд, переважно до конструкцій розкладних навісів і може бути використана в побуті, у сфері торгівлі та туризму для мобільних або пересувних торгових місць, а також захисту місць відпочинку від атмосферних опадів і сонячних променів. Найбільш близькою по технічній суті до заявленого технічного рішення є, прийнята як найближчий аналог, конструкція розкладного навісу, оболонка якого, закріплена на каркасі. Каркас виконаний у вигляді взаємодіючих між собою центрального стрижня, встановленої на ньому з можливістю осьового переміщення, втулки, радіально розміщених щодо центрального стрижня і шарнірно закріплених на втулці розпірних стрижнів, розтяжок у вигляді тросів. Периферійні кінці розпірних стрижнів з'єднані тросами, які в розкладеному положенні навісу натягуються і створюють по периметру навісу каркасний пояс. Крім того, периферійний кінець кожного розпірного стрижня з'єднаний кріпильним елементом з точкою кріплення оболонки, а також пов'язаний тросом з опорним елементом, виконаним у верхній частині центрального стрижня. Центр оболонки розміщений на опорному елементі центрального стрижня і зафіксований кріпильних елементом. Втулка з'єднана з важільним механізмом для розкриття і закриття навісу. Троси по довжині з'єднані з оболонкою [1]. Недоліки найближчого аналога У наведеному аналогу на кінці розпірного стрижня розміщені кілька точок кріплення, необхідні для його з'єднання з розтяжками і точкою кріплення оболонки, при цьому перед монтажем в оболонку необхідно вставити троси, що в комплексі збільшує кількість операцій необхідних для з'єднання оболонки з каркасом. В основу корисної моделі поставлена задача розробити конструкцію навісу, яка дозволить зменшити кількість монтажних точок на розпірному стрижні і спростить монтаж оболонки. В результаті виконання поставленого завдання може бути отриманий технічний результат, який полягає в збільшенні міцності оболонки по периметру навісу за рахунок додаткового шару, а також спрощення конструкції каркаса навісу за рахунок перенесення функцій каркасного пояса на оболонку. Поставлена задача вирішується тим, що містить оболонку (1), закріплену на каркасі (2), який виконаний у вигляді центрального стрижня (2.5), радіально розміщених щодо нього розпірних стрижнів (2.3), кожен з яких одним кінцем шарнірно закріплений на втулці (2.4), встановленої з можливістю осьового переміщення на центральному стрижні (2.5), а іншим кінцем з'єднаний з точками кріплення (1.1) оболонки (1) і пов'язаний розтяжкою (2.2) з опорним елементом (2.1), виконаним у верхній частині центрального стрижня (2.5), і двома іншими розтяжками (1.2) з кінцями двох сусідніх розпірних стрижнів (2.3), між якими він встановлений, при цьому точка кріплення (1.5) оболонки (1) жорстко з'єднана з опорним елементом (2.1), а центральний стрижень (2.5) виконаний з механізмом фіксації (2.6) втулки (2.4), згідно з корисною моделлю, розтяжки (1.2) виконані у вигляді смуг, щонайменше, одного додаткового шару оболонки (1) по периметру навісу, які з'єднані в точках кріплення (1.1) оболонки (1). Корисна модель пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованої нової сукупністю суттєвих ознак. Суть корисної моделі представлена на кресленнях, де: - на фіг. 1 показано вигляд збоку навісу в розкладеному положенні; - на фіг. 2 показано вигляд А зверху оболонки в розкладеному положенні навісу; - на фіг. 3 показано вигляд В точки кріплення оболонки до розпірних стрижнів каркаса навісу. - на фіг. 4 показана каркасна частина навісу без оболонки. Короткий опис креслень 1 - оболонка; 1.1 - точка кріплення; 1.2 - розтяжка; 1.3 - елемент кріплення; 1.4 - елемент кріплення; 2 - каркас; 2.1 - опорний елемент; 2.2 - розтяжка; 2.3 - розпірний стрижень; 2.4 - втулка; 2.5 - центральний стрижень; 2.6 - важільний механізм; 2.7 - точка кріплення; 1 UA 119682 U 5 10 15 20 25 30 35 2.8 - точка кріплення; 3 - опора. Промислова придатність Центральний стрижень (2.5), верхня частина якого виконана зі зменшеним діаметром, встановлений на основі (3). Втулка (2.4) одягнена на верхню частину центрального стрижня (2.5). Чотири розпірних стрижні (2.3), шарнірно закріплені на втулці (2.4). Розтяжки (2.2) зафіксовані в точках кріплення (2.8) на розпірних стрижнях (2.3) і в точках кріплення (2.7) на опорному елементі (2.1), виконаному на вершині центрального стрижня (2.5). Оболонка (1) закріплена елементом кріплення (1.4) на опорному елементі (2.1) і елементами кріплення (1.3) в точках кріплення (1.1) на периферійних частинах опорних стрижнів (2.3). Розтяжки (1.2) по периметру навісу представлені у вигляді смуг додаткового шару оболонки (1), які можуть бути виконані у вигляді пристроченої до оболонки (1) стропи, яка покращує її міцність і зносостійкість оболонки (1) по периметру навісу. Точки кріплення (1.1) оболонки (1) до розпірним стержнів (2.3) можуть бути виконані як у вигляді люверсів, так і у вигляді кишень (на фіг. Не показано) в які вставляються і фіксуються периферійні частини розпірних стрижнів (2.3). Переміщення і фіксація втулки (2.4) може здійснюватися важільним механізмом (2.6). Монтаж оболонки (1) виконується на розкладений каркас (2), шляхом з'єднання її точок кріплення (1.1) елементами кріплення (1.3) до розпірним стержнів (2.3) і фіксації її центру елементом кріплення (1.4) до опорного елемента (2.1) центрального стрижня (2.5), при цьому розтяжки (2.2) можуть бути закріплені на розпірних стрижнях (2.3) і опорному елементі (2.1) до установки оболонки (1). Навіс розкладається шляхом переміщення важільним механізмом (2.6) втулки (2.4) з верхнього положення в нижнє до упору в частину центрального стрижня (2.5) більшого діаметра. У розкладеному положенні навісу, розтяжки (2.2) створюють при взаємодії з оболонкою (1) ребра жорсткості, при цьому розпірні стрижні впираються в точки кріплення (1.1) оболонки (1) і по периметру навісу, за рахунок додаткового шару оболонки (1), утворюється пояс жорсткості, пов'язаний в точках кріплення (1.1) з каркасом (2). Поєднання точки кріплення (1.1) розтяжки (1.2) з точкою кріплення (1.1) оболонки дозволяє зменшити кількість точок кріплення на периферійній частині розпірного стержня (2.3), а також спростити монтаж оболонки (1). Джерела інформації: 1. http://kharkov.kh.besplatka.ua/obyavlenie/zont-trosovyi-4h4-dlya-dachi-rynka-kafe-letneiploshchadki-f023a9 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Розкладний навіс, який містить оболонку (1), закріплену на каркасі (2), котрий виконано у вигляді центрального стрижня (2.5), радіально розміщених щодо нього розпірних стрижнів (2.3), кожен з яких одним кінцем шарнірно закріплений на втулці (2.4), встановленої з можливістю осьового переміщення на центральному стрижні (2.5), а іншим кінцем з'єднаний з точками кріплення (1.1) оболонки (1) і пов'язаний розтяжкою (2.2) з опорним елементом (2.1), виконаним у верхній частині центрального стрижня (2.5), і двома іншими розтяжками (1.2) з кінцями двох сусідніх розпірних стрижнів (2.3), між якими він встановлений, при цьому точка кріплення (1.5) оболонки (1) жорстко з'єднана з опорним елементом (2.1), а центральний стрижень (2.5) виконаний з механізмом фіксації (2.6) втулки (2.4), який відрізняється тим, що розтяжки (1.2) виконані у вигляді смуг, щонайменше одного додаткового шару оболонки (1) по периметру навісу, які з'єднані в точках кріплення (1.1) оболонки (1). 2 UA 119682 U 3 UA 119682 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
