Пристрій для штампування коробчастих деталей з рельєфною поверхнею
Номер патенту: 119683
Опубліковано: 10.10.2017
Автори: Трет'як Володимир Васильович, Федорова Анастасія Сергіївна
Формула / Реферат

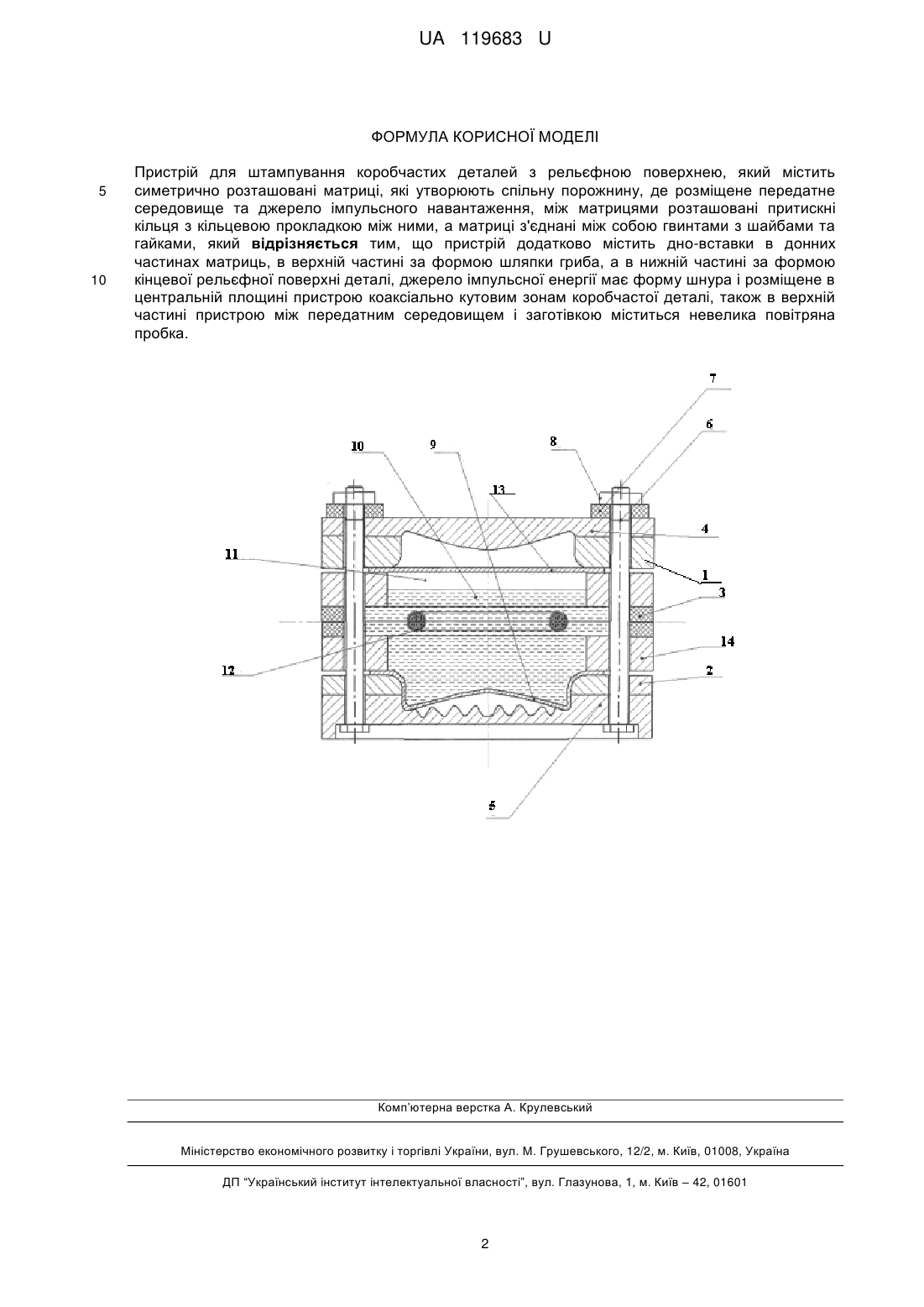

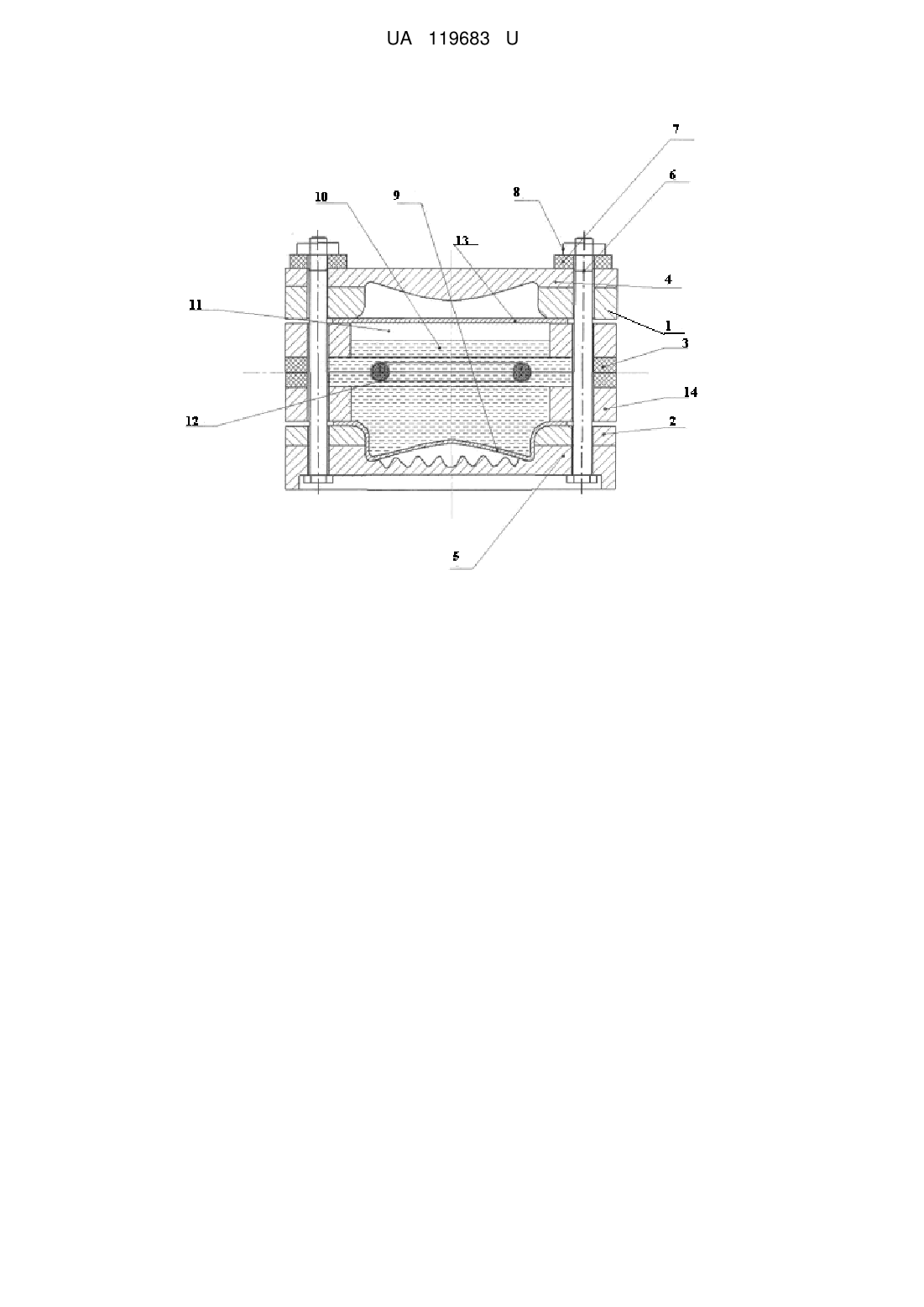

Пристрій для штампування коробчастих деталей з рельєфною поверхнею, який містить симетрично розташовані матриці, які утворюють спільну порожнину, де розміщене передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками, який відрізняється тим, що пристрій додатково містить дно-вставки в донних частинах матриць, в верхній частині за формою шляпки гриба, а в нижній частині за формою кінцевої рельєфної поверхні деталі, джерело імпульсної енергії має форму шнура і розміщене в центральній площині пристрою коаксіально кутовим зонам коробчастої деталі, також в верхній частині пристрою між передатним середовищем і заготівкою міститься невелика повітряна пробка.
Текст

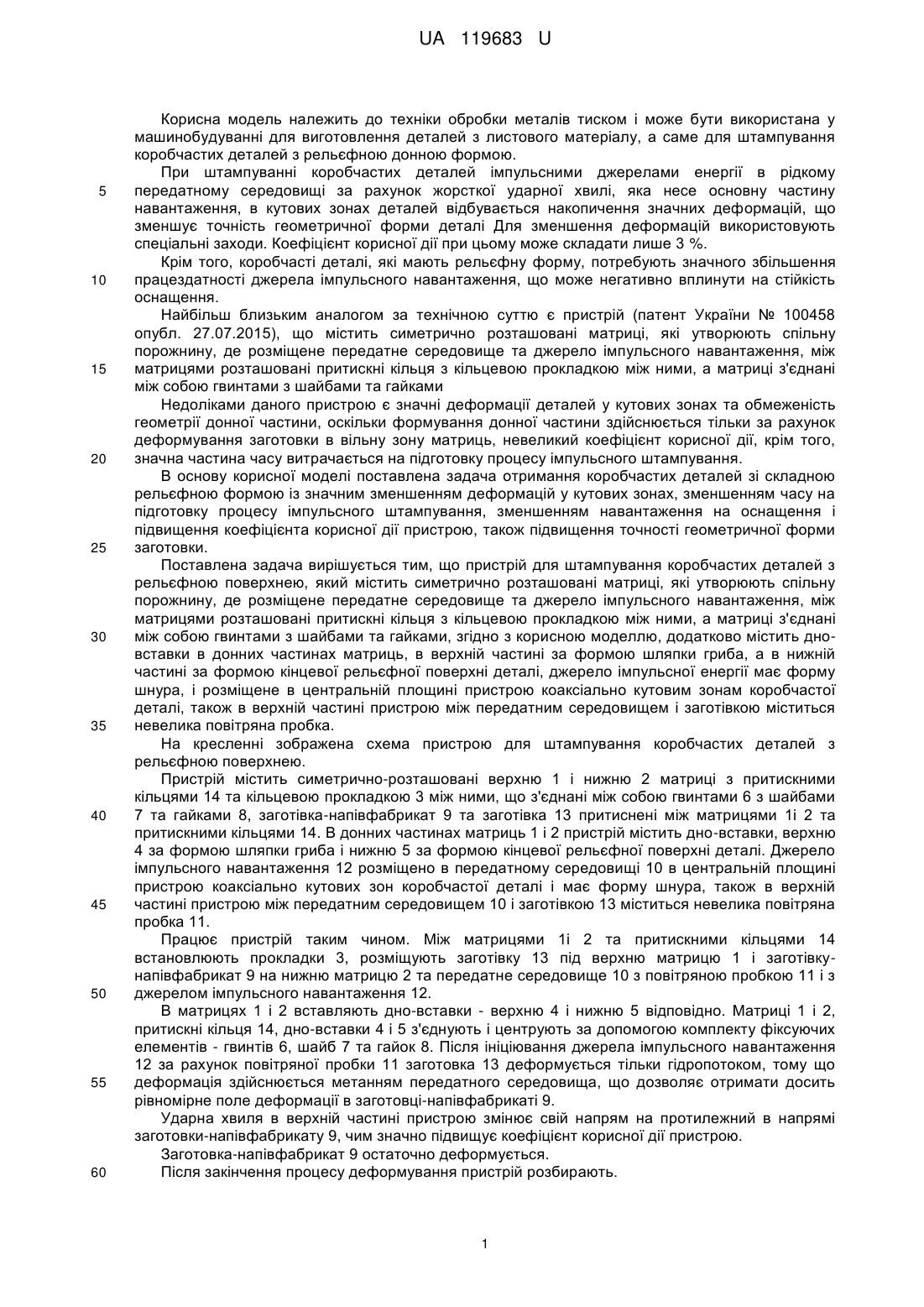

Реферат: Пристрій для штампування коробчастих деталей з рельєфною поверхнею містить симетрично розташовані матриці, які утворюють спільну порожнину, де розміщене передатне середовище та джерело імпульсного навантаження. Між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками. Пристрій додатково містить дно-вставки в донних частинах матриць, в верхній частині за формою шляпки гриба, а в нижній частині за формою кінцевої рельєфної поверхні деталі. Джерело імпульсної енергії має форму шнура, і розміщене в центральній площині пристрою коаксіально кутовим зонам коробчастої деталі. В верхній частині пристрою між передатним середовищем і заготівкою міститься невелика повітряна пробка. UA 119683 U (54) ПРИСТРІЙ ДЛЯ ШТАМПУВАННЯ КОРОБЧАСТИХ ДЕТАЛЕЙ З РЕЛЬЄФНОЮ ПОВЕРХНЕЮ UA 119683 U UA 119683 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки обробки металів тиском і може бути використана у машинобудуванні для виготовлення деталей з листового матеріалу, а саме для штампування коробчастих деталей з рельєфною донною формою. При штампуванні коробчастих деталей імпульсними джерелами енергії в рідкому передатному середовищі за рахунок жорсткої ударної хвилі, яка несе основну частину навантаження, в кутових зонах деталей відбувається накопичення значних деформацій, що зменшує точність геометричної форми деталі Для зменшення деформацій використовують спеціальні заходи. Коефіцієнт корисної дії при цьому може складати лише 3 %. Крім того, коробчасті деталі, які мають рельєфну форму, потребують значного збільшення працездатності джерела імпульсного навантаження, що може негативно вплинути на стійкість оснащення. Найбільш близьким аналогом за технічною суттю є пристрій (патент України № 100458 опубл. 27.07.2015), що містить симетрично розташовані матриці, які утворюють спільну порожнину, де розміщене передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками Недоліками даного пристрою є значні деформації деталей у кутових зонах та обмеженість геометрії донної частини, оскільки формування донної частини здійснюється тільки за рахунок деформування заготовки в вільну зону матриць, невеликий коефіцієнт корисної дії, крім того, значна частина часу витрачається на підготовку процесу імпульсного штампування. В основу корисної моделі поставлена задача отримання коробчастих деталей зі складною рельєфною формою із значним зменшенням деформацій у кутових зонах, зменшенням часу на підготовку процесу імпульсного штампування, зменшенням навантаження на оснащення і підвищення коефіцієнта корисної дії пристрою, також підвищення точності геометричної форми заготовки. Поставлена задача вирішується тим, що пристрій для штампування коробчастих деталей з рельєфною поверхнею, який містить симетрично розташовані матриці, які утворюють спільну порожнину, де розміщене передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками, згідно з корисною моделлю, додатково містить дновставки в донних частинах матриць, в верхній частині за формою шляпки гриба, а в нижній частині за формою кінцевої рельєфної поверхні деталі, джерело імпульсної енергії має форму шнура, і розміщене в центральній площині пристрою коаксіально кутовим зонам коробчастої деталі, також в верхній частині пристрою між передатним середовищем і заготівкою міститься невелика повітряна пробка. На кресленні зображена схема пристрою для штампування коробчастих деталей з рельєфною поверхнею. Пристрій містить симетрично-розташовані верхню 1 і нижню 2 матриці з притискними кільцями 14 та кільцевою прокладкою 3 між ними, що з'єднані між собою гвинтами 6 з шайбами 7 та гайками 8, заготівка-напівфабрикат 9 та заготівка 13 притиснені між матрицями 1і 2 та притискними кільцями 14. В донних частинах матриць 1 і 2 пристрій містить дно-вставки, верхню 4 за формою шляпки гриба і нижню 5 за формою кінцевої рельєфної поверхні деталі. Джерело імпульсного навантаження 12 розміщено в передатному середовищі 10 в центральній площині пристрою коаксіально кутових зон коробчастої деталі і має форму шнура, також в верхній частині пристрою між передатним середовищем 10 і заготівкою 13 міститься невелика повітряна пробка 11. Працює пристрій таким чином. Між матрицями 1і 2 та притискними кільцями 14 встановлюють прокладки 3, розміщують заготівку 13 під верхню матрицю 1 і заготівкунапівфабрикат 9 на нижню матрицю 2 та передатне середовище 10 з повітряною пробкою 11 і з джерелом імпульсного навантаження 12. В матрицях 1 і 2 вставляють дно-вставки - верхню 4 і нижню 5 відповідно. Матриці 1 і 2, притискні кільця 14, дно-вставки 4 і 5 з'єднують і центрують за допомогою комплекту фіксуючих елементів - гвинтів 6, шайб 7 та гайок 8. Після ініціювання джерела імпульсного навантаження 12 за рахунок повітряної пробки 11 заготовка 13 деформується тільки гідропотоком, тому що деформація здійснюється метанням передатного середовища, що дозволяє отримати досить рівномірне поле деформації в заготовці-напівфабрикаті 9. Ударна хвиля в верхній частині пристрою змінює свій напрям на протилежний в напрямі заготовки-напівфабрикату 9, чим значно підвищує коефіцієнт корисної дії пристрою. Заготовка-напівфабрикат 9 остаточно деформується. Після закінчення процесу деформування пристрій розбирають. 1 UA 119683 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для штампування коробчастих деталей з рельєфною поверхнею, який містить симетрично розташовані матриці, які утворюють спільну порожнину, де розміщене передатне середовище та джерело імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками, який відрізняється тим, що пристрій додатково містить дно-вставки в донних частинах матриць, в верхній частині за формою шляпки гриба, а в нижній частині за формою кінцевої рельєфної поверхні деталі, джерело імпульсної енергії має форму шнура і розміщене в центральній площині пристрою коаксіально кутовим зонам коробчастої деталі, також в верхній частині пристрою між передатним середовищем і заготівкою міститься невелика повітряна пробка. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B21D 22/00, B21D 26/06
Мітки: пристрій, штампування, деталей, поверхнею, рельєфною, коробчастих
