Пристрій для розпакування і вивантажування заповнених пакувань

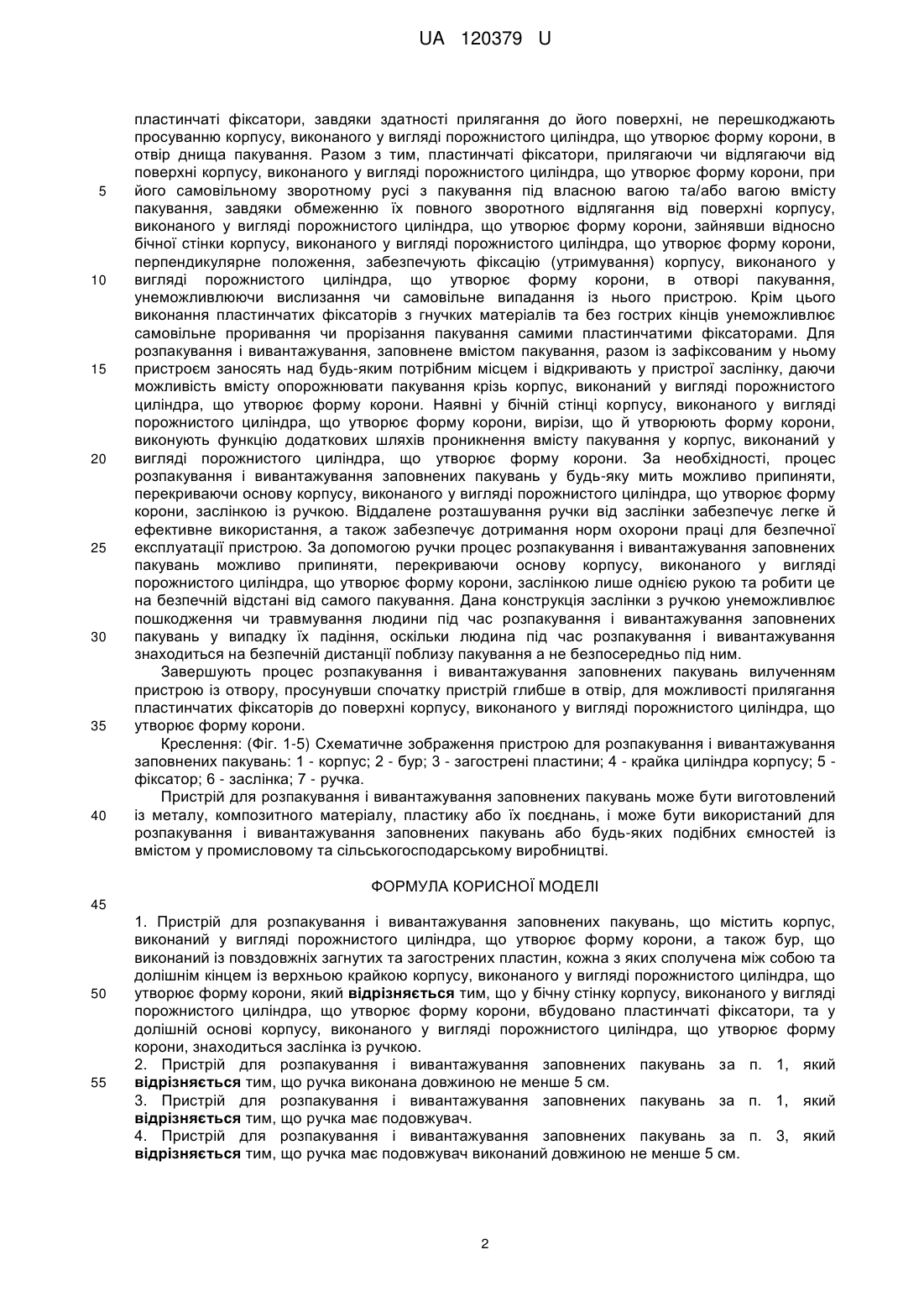

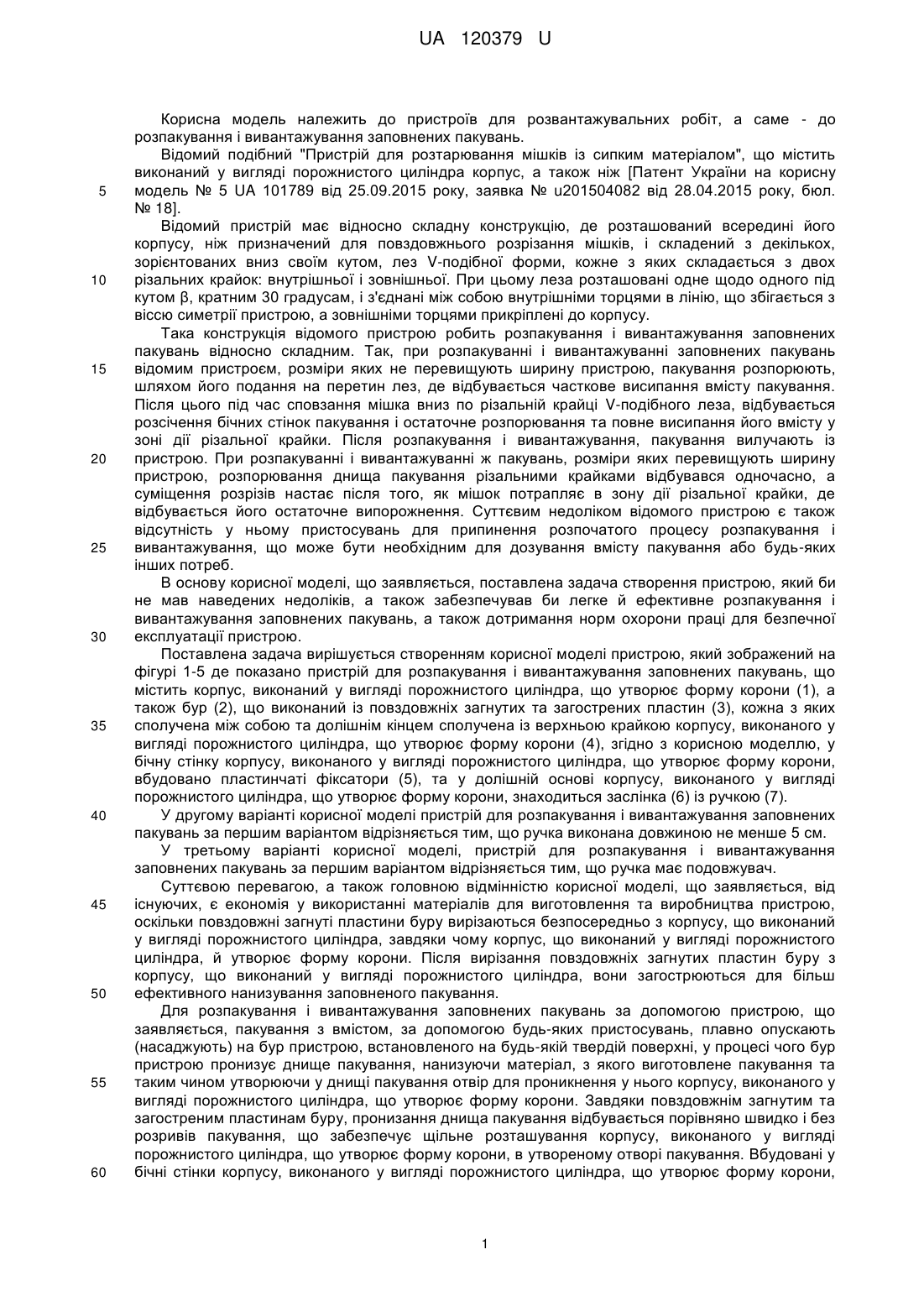

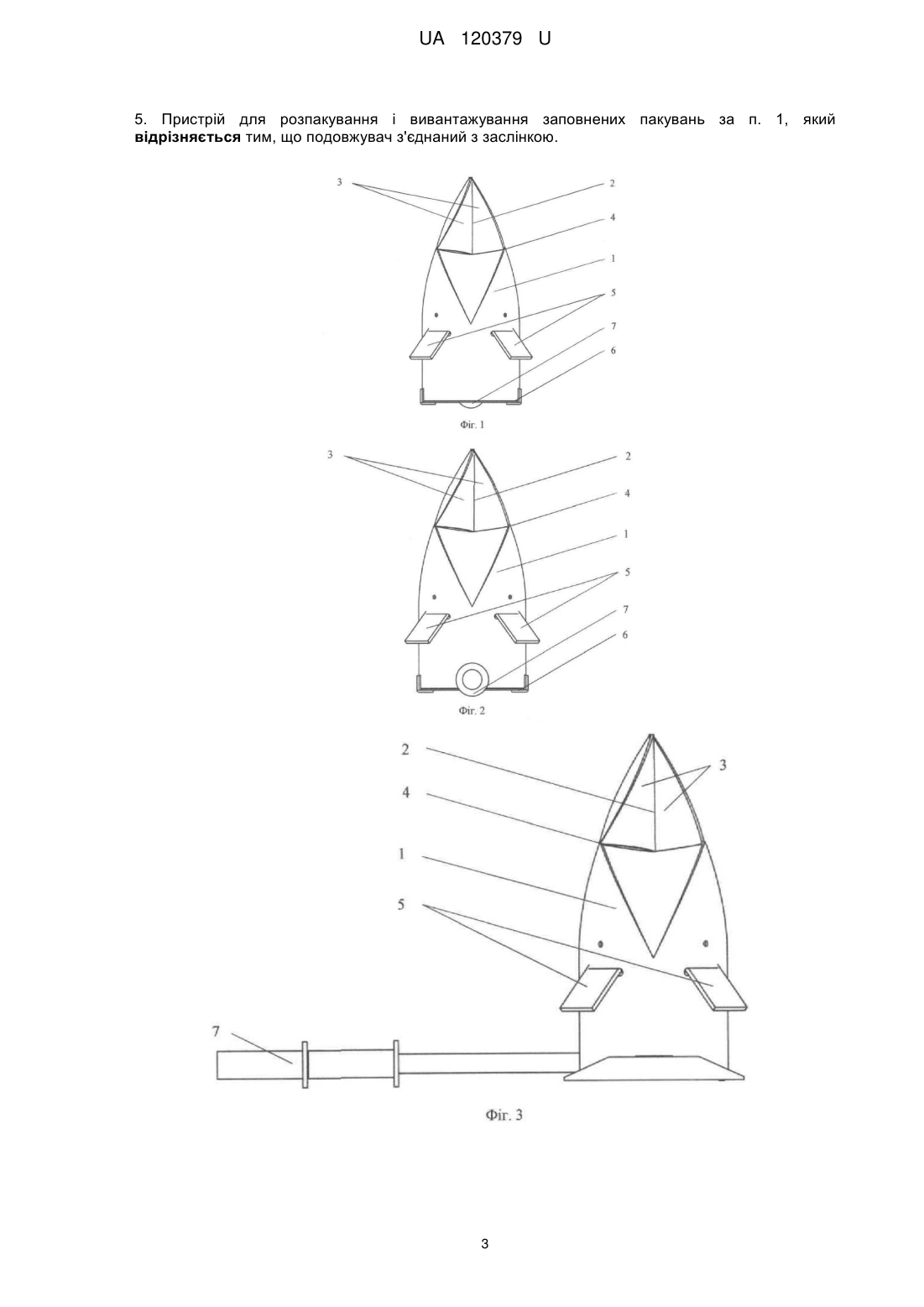

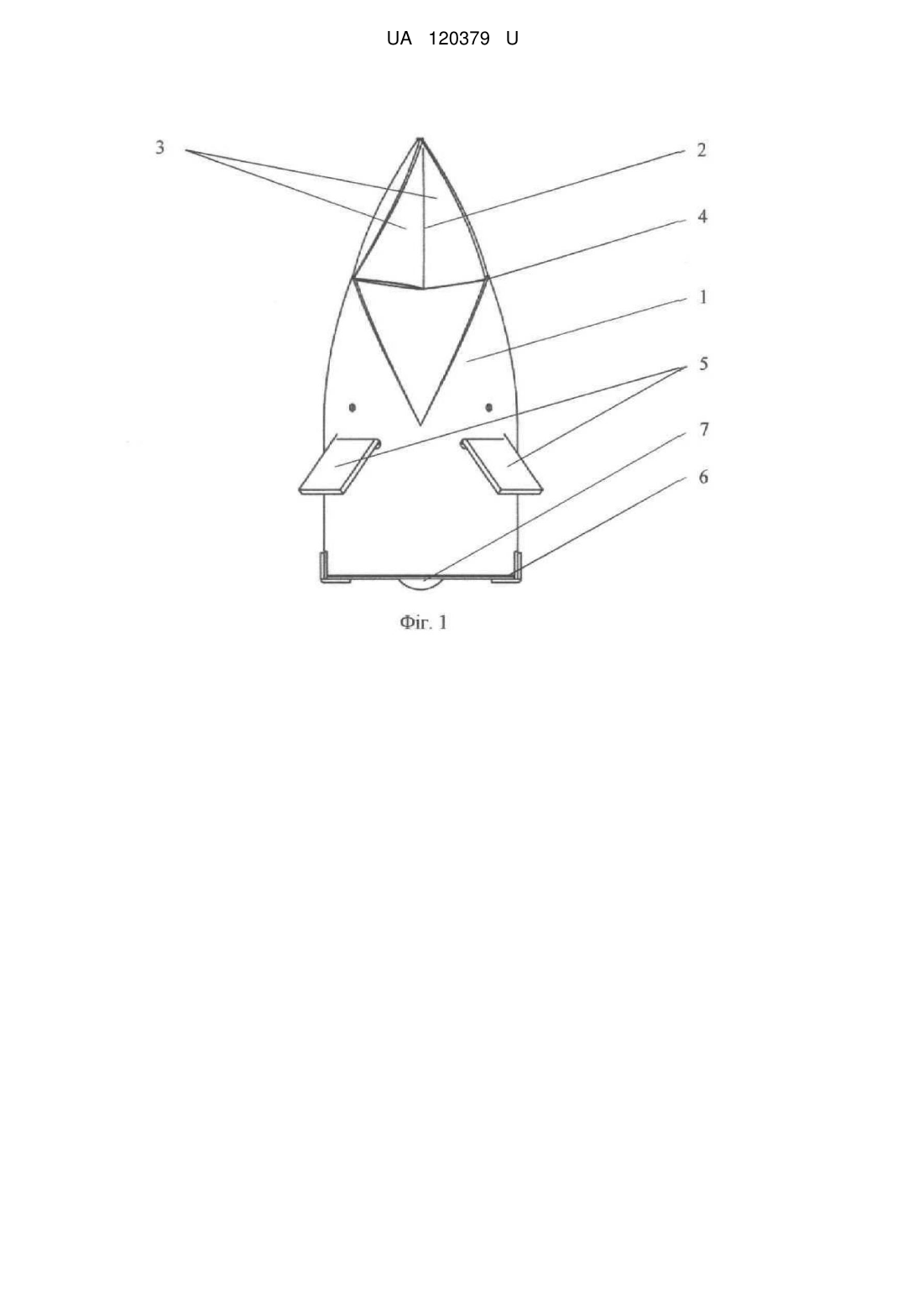

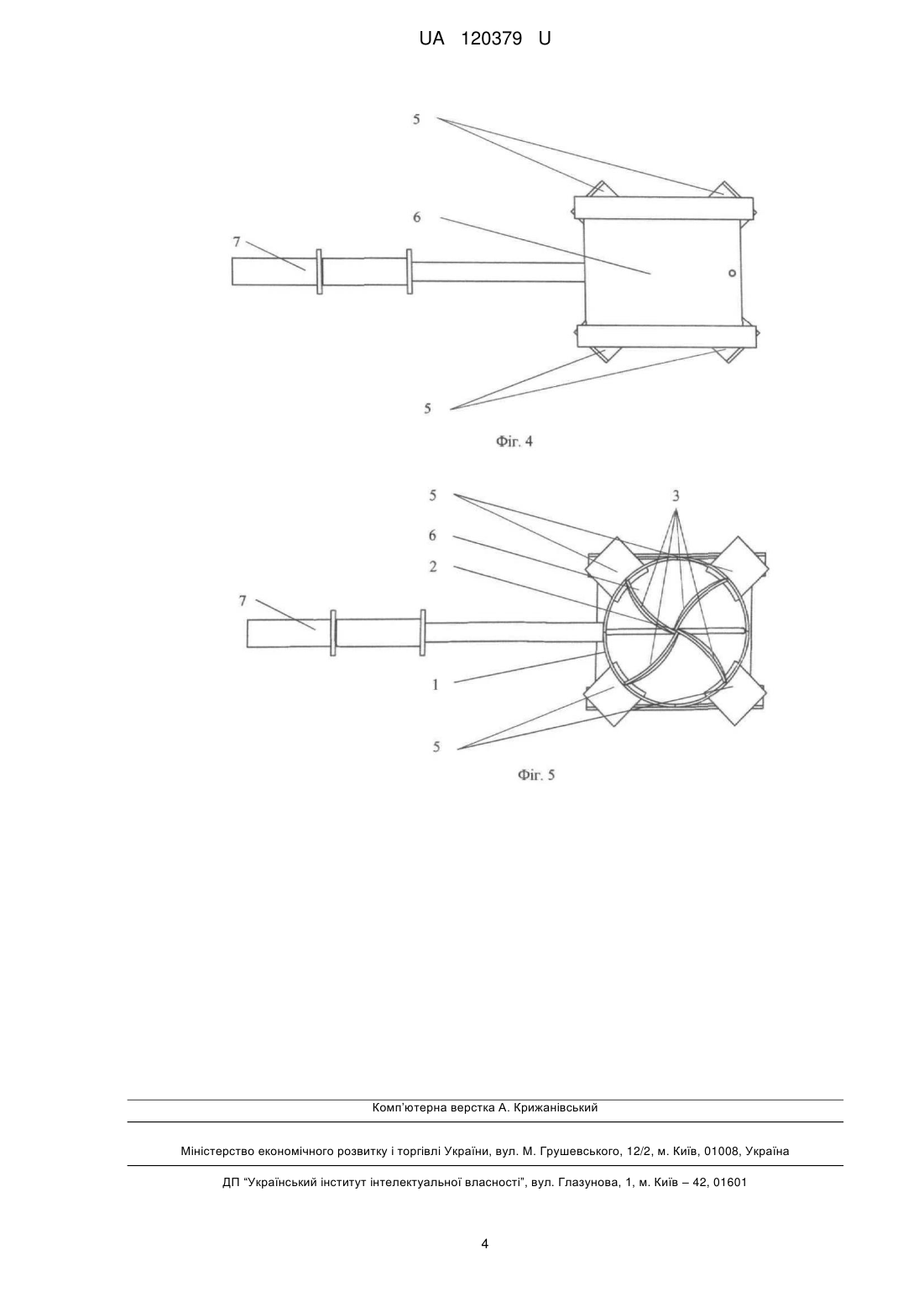

Реферат: Пристрій для розпакування і вивантажування заповнених пакувань містить корпус, виконаний у вигляді порожнистого циліндра, що утворює форму корони, а також бур, що виконаний із повздовжніх загнутих та загострених пластин, кожна з яких сполучена між собою та долішнім кінцем із верхньою крайкою корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони. У бічну стінку корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, вбудовано пластинчаті фіксатори, та у долішній основі корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, знаходиться заслінка із ручкою. UA 120379 U (12) UA 120379 U UA 120379 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для розвантажувальних робіт, а саме - до розпакування і вивантажування заповнених пакувань. Відомий подібний "Пристрій для розтарювання мішків із сипким матеріалом", що містить виконаний у вигляді порожнистого циліндра корпус, а також ніж [Патент України на корисну модель № 5 UA 101789 від 25.09.2015 року, заявка № u201504082 від 28.04.2015 року, бюл. № 18]. Відомий пристрій має відносно складну конструкцію, де розташований всередині його корпусу, ніж призначений для повздовжнього розрізання мішків, і складений з декількох, зорієнтованих вниз своїм кутом, лез V-подібної форми, кожне з яких складається з двох різальних крайок: внутрішньої і зовнішньої. При цьому леза розташовані одне щодо одного під кутом β, кратним 30 градусам, і з'єднані між собою внутрішніми торцями в лінію, що збігається з віссю симетрії пристрою, а зовнішніми торцями прикріплені до корпусу. Така конструкція відомого пристрою робить розпакування і вивантажування заповнених пакувань відносно складним. Так, при розпакуванні і вивантажуванні заповнених пакувань відомим пристроєм, розміри яких не перевищують ширину пристрою, пакування розпорюють, шляхом його подання на перетин лез, де відбувається часткове висипання вмісту пакування. Після цього під час сповзання мішка вниз по різальній крайці V-подібного леза, відбувається розсічення бічних стінок пакування і остаточне розпорювання та повне висипання його вмісту у зоні дії різальної крайки. Після розпакування і вивантажування, пакування вилучають із пристрою. При розпакуванні і вивантажуванні ж пакувань, розміри яких перевищують ширину пристрою, розпорювання днища пакування різальними крайками відбувався одночасно, а суміщення розрізів настає після того, як мішок потрапляє в зону дії різальної крайки, де відбувається його остаточне випорожнення. Суттєвим недоліком відомого пристрою є також відсутність у ньому пристосувань для припинення розпочатого процесу розпакування і вивантажування, що може бути необхідним для дозування вмісту пакування або будь-яких інших потреб. В основу корисної моделі, що заявляється, поставлена задача створення пристрою, який би не мав наведених недоліків, а також забезпечував би легке й ефективне розпакування і вивантажування заповнених пакувань, а також дотримання норм охорони праці для безпечної експлуатації пристрою. Поставлена задача вирішується створенням корисної моделі пристрою, який зображений на фігурі 1-5 де показано пристрій для розпакування і вивантажування заповнених пакувань, що містить корпус, виконаний у вигляді порожнистого циліндра, що утворює форму корони (1), а також бур (2), що виконаний із повздовжніх загнутих та загострених пластин (3), кожна з яких сполучена між собою та долішнім кінцем сполучена із верхньою крайкою корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони (4), згідно з корисною моделлю, у бічну стінку корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, вбудовано пластинчаті фіксатори (5), та у долішній основі корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, знаходиться заслінка (6) із ручкою (7). У другому варіанті корисної моделі пристрій для розпакування і вивантажування заповнених пакувань за першим варіантом відрізняється тим, що ручка виконана довжиною не менше 5 см. У третьому варіанті корисної моделі, пристрій для розпакування і вивантажування заповнених пакувань за першим варіантом відрізняється тим, що ручка має подовжувач. Суттєвою перевагою, а також головною відмінністю корисної моделі, що заявляється, від існуючих, є економія у використанні матеріалів для виготовлення та виробництва пристрою, оскільки повздовжні загнуті пластини буру вирізаються безпосередньо з корпусу, що виконаний у вигляді порожнистого циліндра, завдяки чому корпус, що виконаний у вигляді порожнистого циліндра, й утворює форму корони. Після вирізання повздовжніх загнутих пластин буру з корпусу, що виконаний у вигляді порожнистого циліндра, вони загострюються для більш ефективного нанизування заповненого пакування. Для розпакування і вивантажування заповнених пакувань за допомогою пристрою, що заявляється, пакування з вмістом, за допомогою будь-яких пристосувань, плавно опускають (насаджують) на бур пристрою, встановленого на будь-якій твердій поверхні, у процесі чого бур пристрою пронизує днище пакування, нанизуючи матеріал, з якого виготовлене пакування та таким чином утворюючи у днищі пакування отвір для проникнення у нього корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони. Завдяки повздовжнім загнутим та загостреним пластинам буру, пронизання днища пакування відбувається порівняно швидко і без розривів пакування, що забезпечує щільне розташування корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, в утвореному отворі пакування. Вбудовані у бічні стінки корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, 1 UA 120379 U 5 10 15 20 25 30 35 40 пластинчаті фіксатори, завдяки здатності прилягання до його поверхні, не перешкоджають просуванню корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, в отвір днища пакування. Разом з тим, пластинчаті фіксатори, прилягаючи чи відлягаючи від поверхні корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, при його самовільному зворотному русі з пакування під власною вагою та/або вагою вмісту пакування, завдяки обмеженню їх повного зворотного відлягання від поверхні корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, зайнявши відносно бічної стінки корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, перпендикулярне положення, забезпечують фіксацію (утримування) корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, в отворі пакування, унеможливлюючи вислизання чи самовільне випадання із нього пристрою. Крім цього виконання пластинчатих фіксаторів з гнучких матеріалів та без гострих кінців унеможливлює самовільне проривання чи прорізання пакування самими пластинчатими фіксаторами. Для розпакування і вивантажування, заповнене вмістом пакування, разом із зафіксованим у ньому пристроєм заносять над будь-яким потрібним місцем і відкривають у пристрої заслінку, даючи можливість вмісту опорожнювати пакування крізь корпус, виконаний у вигляді порожнистого циліндра, що утворює форму корони. Наявні у бічній стінці корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, вирізи, що й утворюють форму корони, виконують функцію додаткових шляхів проникнення вмісту пакування у корпус, виконаний у вигляді порожнистого циліндра, що утворює форму корони. За необхідності, процес розпакування і вивантажування заповнених пакувань у будь-яку мить можливо припиняти, перекриваючи основу корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, заслінкою із ручкою. Віддалене розташування ручки від заслінки забезпечує легке й ефективне використання, а також забезпечує дотримання норм охорони праці для безпечної експлуатації пристрою. За допомогою ручки процес розпакування і вивантажування заповнених пакувань можливо припиняти, перекриваючи основу корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, заслінкою лише однією рукою та робити це на безпечній відстані від самого пакування. Дана конструкція заслінки з ручкою унеможливлює пошкодження чи травмування людини під час розпакування і вивантажування заповнених пакувань у випадку їх падіння, оскільки людина під час розпакування і вивантажування знаходиться на безпечній дистанції поблизу пакування а не безпосередньо під ним. Завершують процес розпакування і вивантажування заповнених пакувань вилученням пристрою із отвору, просунувши спочатку пристрій глибше в отвір, для можливості прилягання пластинчатих фіксаторів до поверхні корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони. Креслення: (Фіг. 1-5) Схематичне зображення пристрою для розпакування і вивантажування заповнених пакувань: 1 - корпус; 2 - бур; 3 - загострені пластини; 4 - крайка циліндра корпусу; 5 фіксатор; 6 - заслінка; 7 - ручка. Пристрій для розпакування і вивантажування заповнених пакувань може бути виготовлений із металу, композитного матеріалу, пластику або їх поєднань, і може бути використаний для розпакування і вивантажування заповнених пакувань або будь-яких подібних ємностей із вмістом у промисловому та сільськогосподарському виробництві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Пристрій для розпакування і вивантажування заповнених пакувань, що містить корпус, виконаний у вигляді порожнистого циліндра, що утворює форму корони, а також бур, що виконаний із повздовжніх загнутих та загострених пластин, кожна з яких сполучена між собою та долішнім кінцем із верхньою крайкою корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, який відрізняється тим, що у бічну стінку корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, вбудовано пластинчаті фіксатори, та у долішній основі корпусу, виконаного у вигляді порожнистого циліндра, що утворює форму корони, знаходиться заслінка із ручкою. 2. Пристрій для розпакування і вивантажування заповнених пакувань за п. 1, який відрізняється тим, що ручка виконана довжиною не менше 5 см. 3. Пристрій для розпакування і вивантажування заповнених пакувань за п. 1, який відрізняється тим, що ручка має подовжувач. 4. Пристрій для розпакування і вивантажування заповнених пакувань за п. 3, який відрізняється тим, що ручка має подовжувач виконаний довжиною не менше 5 см. 2 UA 120379 U 5. Пристрій для розпакування і вивантажування заповнених пакувань за п. 1, який відрізняється тим, що подовжувач з'єднаний з заслінкою. 3 UA 120379 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
